Mitsubishi Galant 9G. Manual - part 144

DOOR TRIM

TSB Revision

INTERIOR

52A-14

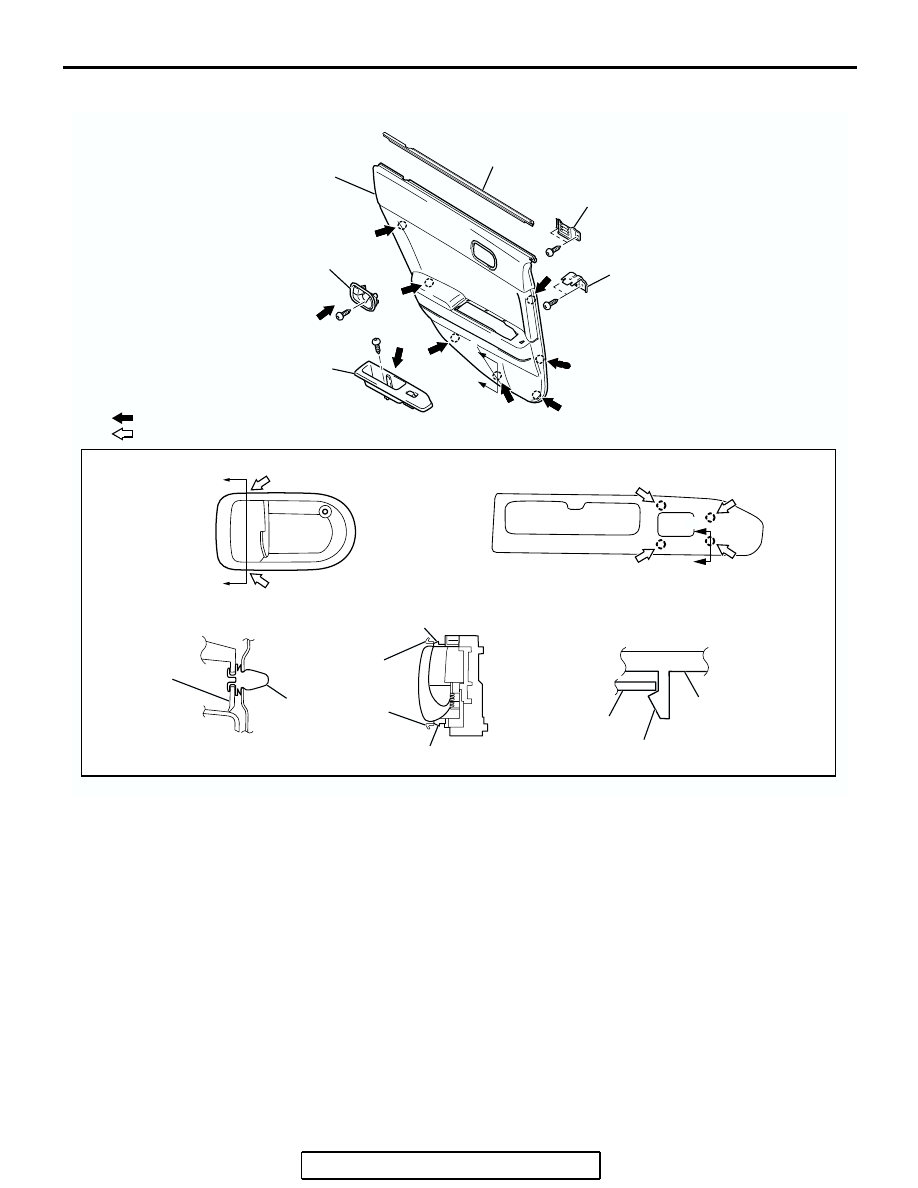

<REAR DOOR  TRIM>

Required Special Tool:

• MB990784: Ornament Remover

AC307435

3

4

1

2

6

5

A

B

C

C

NOTE
(1)          : CLIP POSITION
(2)          : CLAW POSITION

SECTION C – C

SECTION D – D

SECTION E – E

VIEW A

VIEW B

D

D

E

E

4

1

1

2

4

CLIP

CLAW

CLAW

CLAW

AB

REMOVAL STEPS

<<A>>

1.

INSIDE HANDLE COVER

<<B>>

2.

POWER WINDOW SWITCH
PANEL ASSEMBLY

3.

BELT LINE INNER
WEATHERSTRIP

4.

REAR DOOR TRIM ASSEMBLY

5.

ARMREST BRACKET

6.

REAR DOOR PANEL BRACKET

REMOVAL STEPS (Continued)

DOOR TRIM

TSB Revision

INTERIOR

52A-15

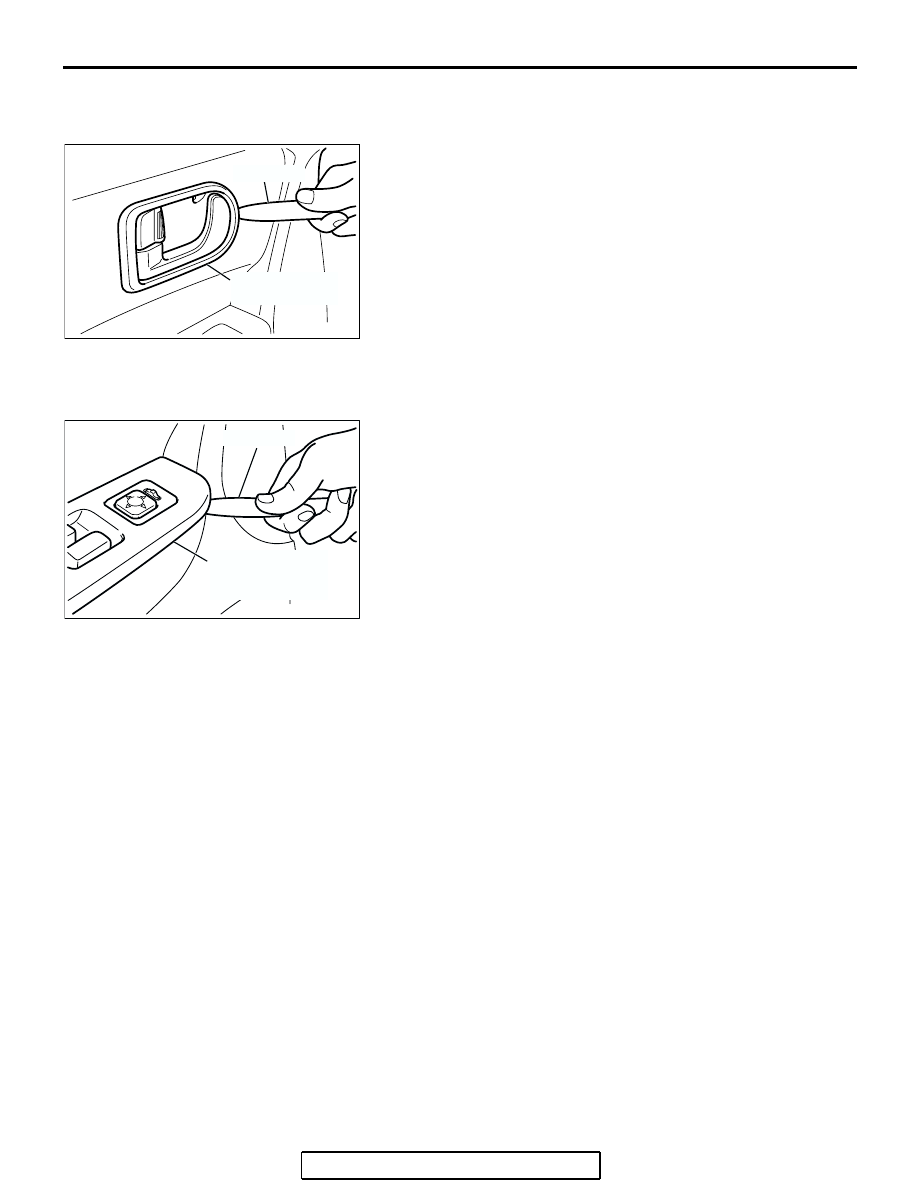

REMOVAL SERVICE POINTS

.

<<A>> INSIDE HANDLE COVER REMOVAL

Insert special tool MB990784 as shown to remove the inside
handle cover.

.

<<B>> POWER WINDOW SWITCH PANEL
ASSEMBLY REMOVAL

Insert special tool MB990784 as shown to remove the power
window switch panel assembly.

AC206689

MB990784

INSIDE HANDLE
COVER

AB

AC206691

MB990784

POWER WINDOW
SWITCH PANEL
ASSEMBLY

AC

DOOR TRIM

TSB Revision

INTERIOR

52A-16

DISASSEMBLY AND ASSEMBLY

M1521006900100

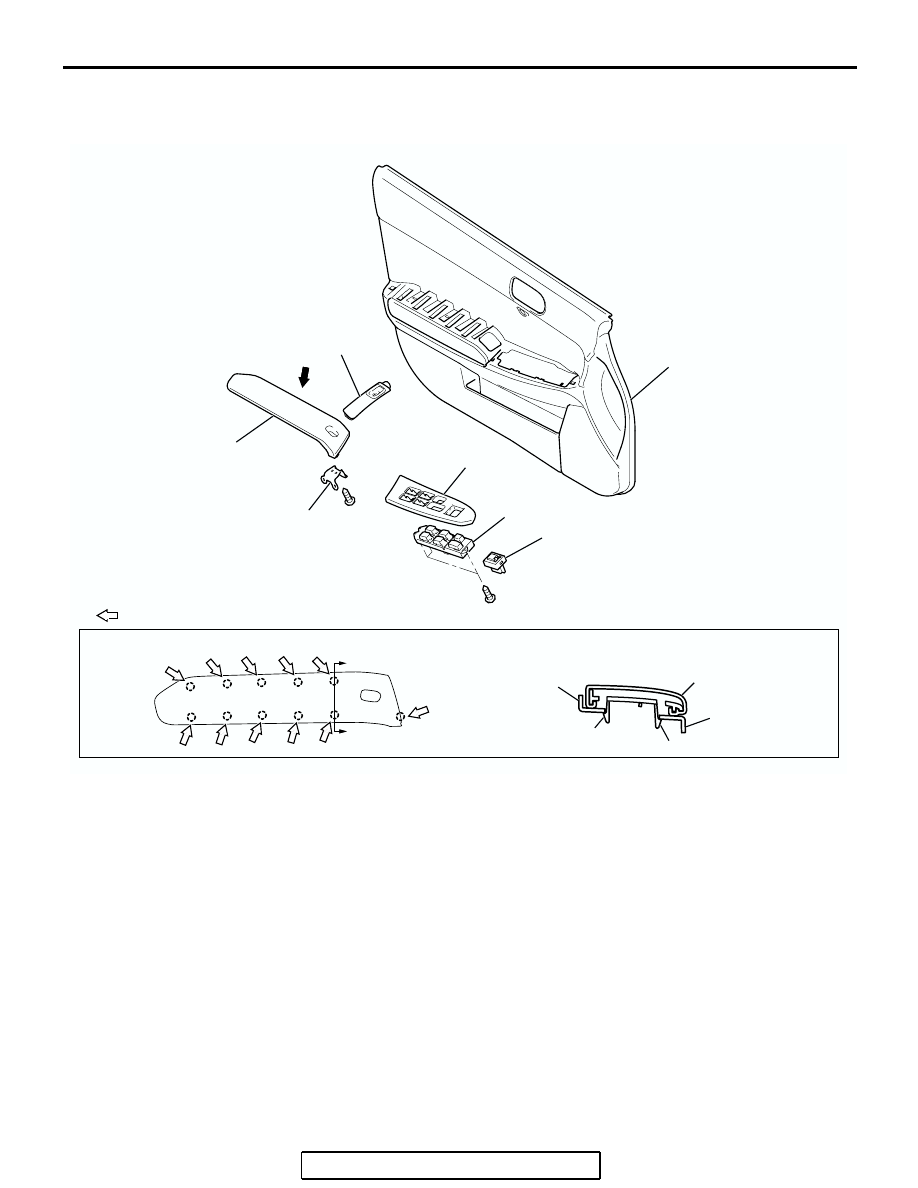

<FRONT DOOR  TIRM>

AC307436 AB

1

2

3

4

5

6

7

A

VIEW A

B

B

NOTE
          : CLAW POSITION

SECTION B – B

6

7

7

CLAW

CLAW

DISASSEMBLY STEPS

1.

ASSIST GRIP

2.

POWER WINDOW MAIN SWITCH

3.

REMOTE CONTROLLED MIRROR
SWITCH

4.

POWER WINDOW MEIN SWITCH
PANEL

5.

ARMREST BRACKET

6.

ARMREST

7.

FRONT DOOR TRIM

DISASSEMBLY STEPS

DOOR TRIM

TSB Revision

INTERIOR

52A-17

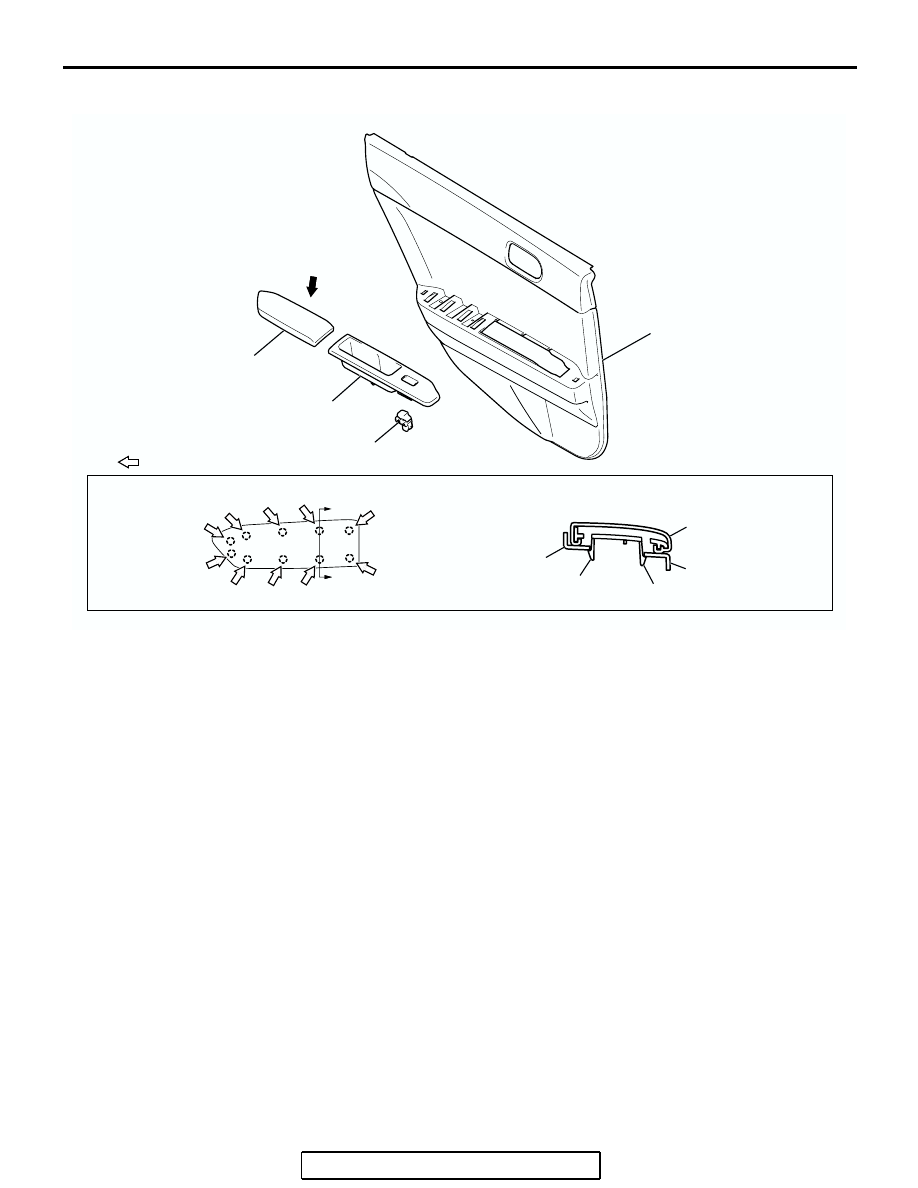

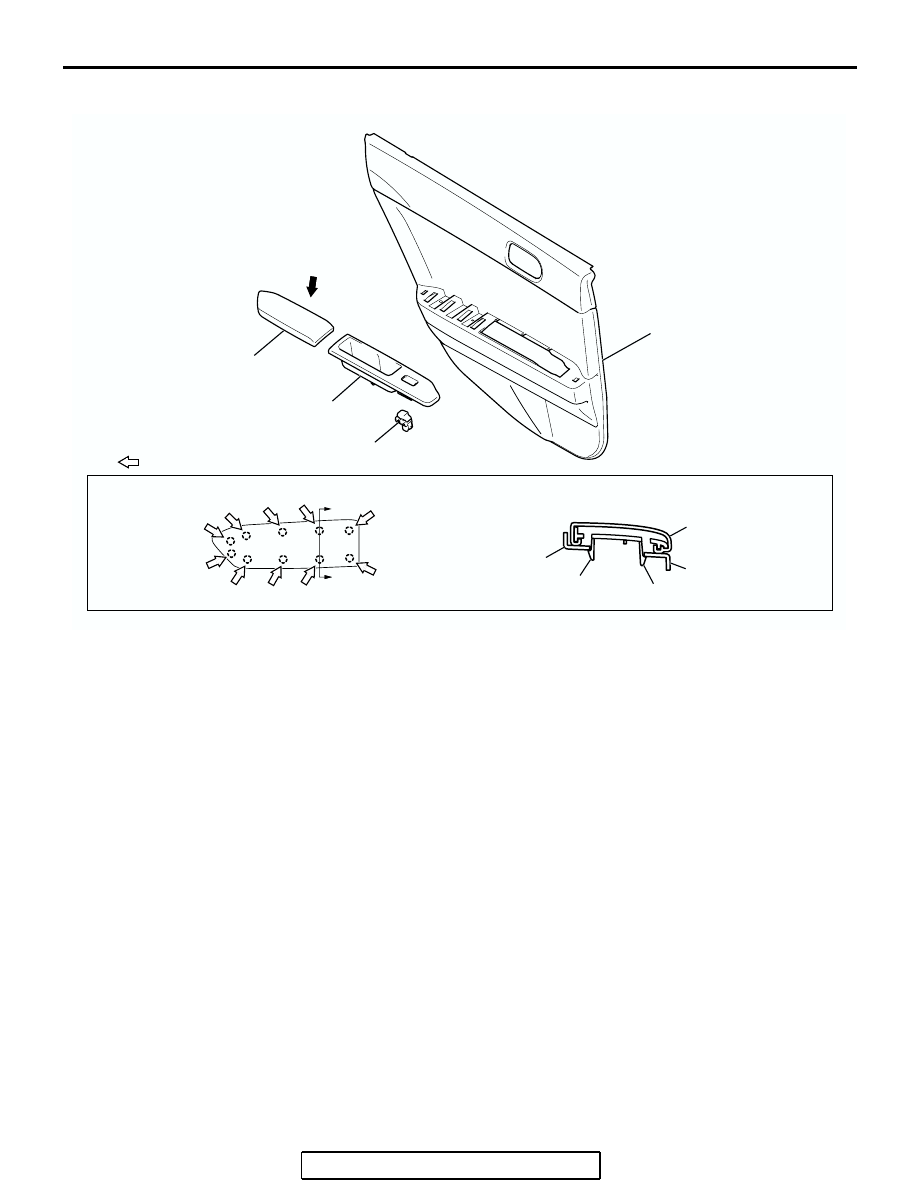

<REAR DOOR  TRIM>

AC307442 AB

1

2

3

4

NOTE
          : CLAW POSITION

SECTION B – B

VIEW A

A

3

4

4

CLAW

CLAW

DISASSEMBLY STEPS

1.

POWER WINDOW SUB SWITCH

2.

POWER WINDOW SUB SWITCH
PANEL

3.

ARMREST

4.

REAR DOOR  TRIM

DISASSEMBLY STEPS
