GENERAL DESCRIPTION

TSB Revision

INTERIOR

52A-2

GENERAL DESCRIPTION

M1521000100184

OPERATION

.

Seat belt warning system

If the driver turn the ignition switch to the "ON" posi-
tion without fastening the seat belt, the seat belt
warning light illuminates.

SEAT BELT DIAGNOSIS

M1523000700182

The seat belt warning system is controlled by the
Simplified Wiring System (SWS). For troubleshoot-
ing, refer to GROUP 54B, SWS diagnosis

P.54B-115

.

SPECIAL TOOLS

M1521000600327

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

MB990784
Ornament remover

General service
tool

Removal of switch, trim,
etc.

MB990784

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-3

INSTRUMENT PANEL ASSEMBLY

REMOVAL AND INSTALLATION

M1521001700684

CAUTION

• Refer to GROUP 52B, SRS Service Precautions

P.52B-26

 and Air  bag Module and Clock Spring

P.52B-369

 before removing the passenger side air bag module.

• Do not subject the SRS-ECU to any shocks when removing or installing the instrument panel.

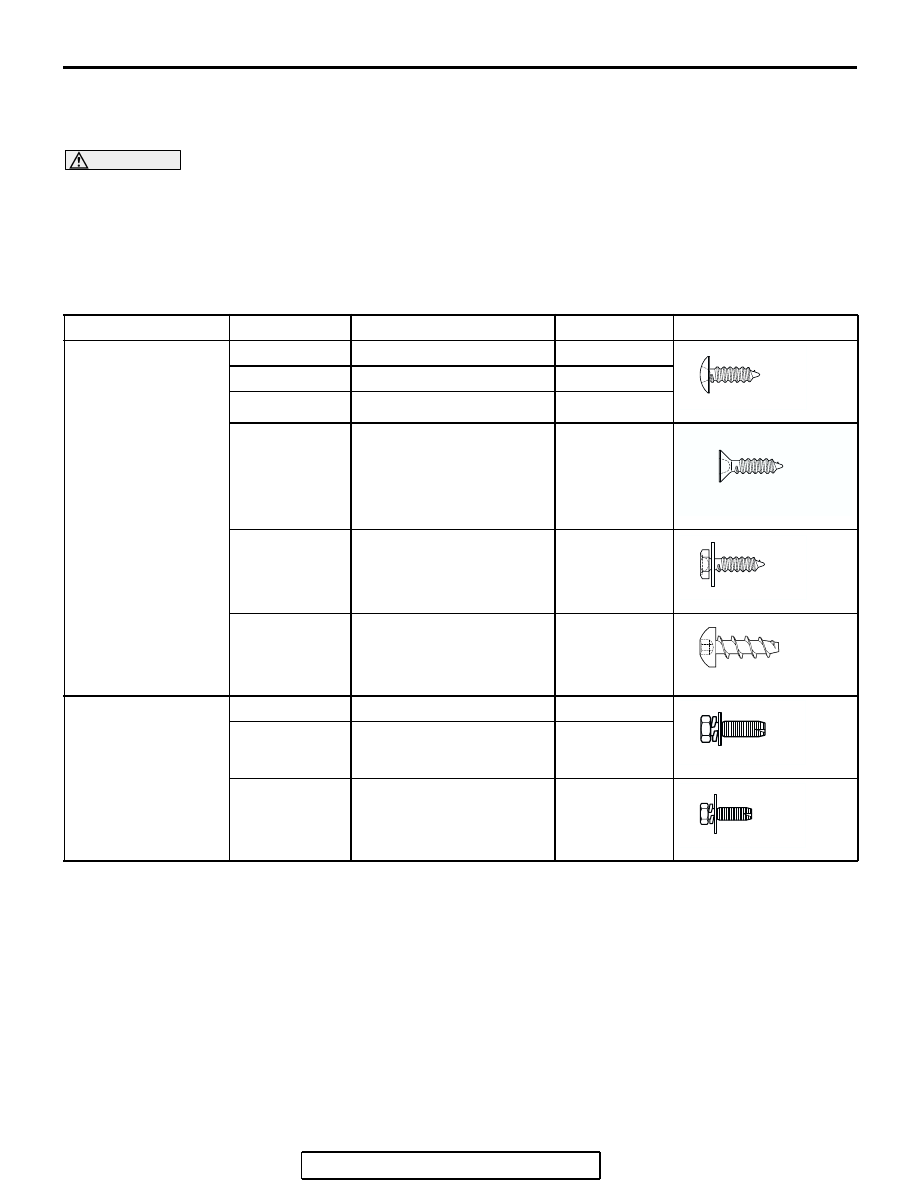

The following bolts and screws are used for installing the instrument panel. Bolts and screws are indicated as
marks shown in the illustration in the sections of "Removal and Installation" and "Disassembly and Assem-
bly."

NAME

SYMBOL

SIZE (D

× L) mm

COLOR

SHAPE

TAPPING SCREW

a

5

× 12

BLACK

b

5

× 16

-

c

5

× 20

-

d

5

× 20

BLACK

e

6

× 16

GREEN

f

8

× 15

-

WASHER
ASSEMBLY BOLT

g

6

× 16

-

h

6

× 25

-

i

6

× 16

-

AC104450

AC104448

AC104426

AC307531

AC104416

AC104417

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-4

AC306858

2

1

3

4

5

6

7

8

9

10

11

12

13

14

14

14

15

16

17

18

19

20

21

22

23

25

16

17

18

19

AB

a

b

b

b

b

b

b

b

b

b

b

b

b

b

b

c

d

e

e

e

e

f

i

i

i

i

i

b

b

h

24

24

REMOVAL STEPS

1.

GLOVEBOX ASSEMBLY

2.

INSTRUMENT PANEL PARCEL
BOX

3.

GLOVEBOX LOCK

•

HOOD LOCK RELEASE HANDLE
(REFER TO GROUP 42, HOOD

P.42-8

.)

4.

INSTRUMEN LOWER PANEL

5.

INSTURMENT CENTER PANEL
ASSEMBLY

REMOVAL STEPS (Continued)

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-5

6.

RADIO AND CD PLAYER,
ACCESSORY BOX ASSEMBLY

7.

RADIO, CD PLAYER AND CD
CHANGER ASSEMBLY

8.

CONSOLE METER HOOD

9.

PASSENGER’S AIR BAG OFF
INDICATOR LIGHT

10. PASSENGER’S SEAT BELT

WARNING LIGHT

11. MULTI-CENTER DISPLAY

ASSEMBLY

12. INSTRUMENT PANEL CLOCK

HOLE BOX <DE>

13. CENTER CONSOLE ASSEMBLY
14. INSTURMENT PANEL GARNISH
15. COMBINATION METER

ASSEMBLY

•

FRONT PILLAR TRIM (REFER TO

P.52A-10

.)

16. FRONT SPEAKER GARNISH
17. TWEETER
18. INSTRUMENT PANEL SIDE

COVER

19. INSTRUMETN PANEL SIDE AIR

OUTLET

•

AIR BAG MODULE ASSEMBLY
(DRIVER’S SIDE) (REFER TO
GROUP 52B, AIR BAG MODULE
AND CLOCK SPRING

P.52B-369

.)

•

STEERING WHEEL ASSEMBLY
(REFER TO GROUP 37,
STEERING WHEEL

P.37-26

.)

20. STEERING COLUMN COVER

REMOVAL STEPS (Continued)

<<A>>

•

CLOCK SPRING CONNECTOR

<<A>>

•

COLUMN SWITHC CONNECTOR

•

CLOCK SPRING AND COLUMN
SWITCH ASSEMBLY (REFER TO
GROUP 37, STEERING SHAFT

P.37-28

.)

21. INTERIOR TEMPERATURE

SENSOR <VEHICLES WITH
AUTOMATIC AIR
CONDITIONING> (GROUP  55B,
SENSORS

P.55B-25

.)

22. INSTRUMENT PANEL FRONT

END GARNISH

23. PHOTO SENSOR <VEHICLES

WITH AUTOMATIC AIR
CONDITIONING> (GROUP  55B,
SENSORS

P.55B-25

.)

24. STAY
•

FLOOR CONSOLE ASSEMBLY
(REFER TO

P.52A-9

.)

•

COWL SIDE TRIM (REFER TO

P.52A-10

.)

<<A>>

•

AIR BAG MODULE CONNECTOR
(PASSENGER’S SIDE)  (REFER
TO GROUP 52B, AIR BAG
MODULE AND CLOCK SPRING

P.52B-369

.)

25. INSTRUMENT PANEL ASSEMBLY

REMOVAL STEPS (Continued)
