MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.8L ENGINE>

13B-648

DTC SET CONDITIONS
Logic Flow Chart

.

Check Conditions

• Battery positive voltage is higher than 10.3 volts.

• In a few seconds, just after ignition switch is

turned to the "ON" position from the
"LOCK"(OFF) position. (While EGR valve is ini-
tialized.)

Judgment Criteria

• The EGR valve motor coil surge voltage (battery

positive voltage +2 volts) is not detected for 3
seconds.

Check Conditions

• Battery positive voltage is higher than 10.3 volts.

• EGR valve is in operation after the engine start-

ing process is complete.

Judgment Criteria

• The EGR valve motor coil surge voltage (battery

positive voltage +2 volts) is not detected for 30
seconds.

.

OBD-II DRIVE CYCLE PATTERN

Refer to Diagnostic Function

− OBD-II Drive Cycle −

Procedure 6

− Other Monitor

P.13B-6

.

.

TROUBLESHOOTING HINTS (The most
likely causes for this code to be set are: )

• EGR valve (stepper motor) failed.

• Open or shorted EGR valve (stepper motor) cir-

cuit, harness damage or connector damage.

• PCM failed.

START

END

MALFUNCTION

GOOD

MONITORING

CONDITIONS

WAS SURGE VOLTAGE

(> V

B

+2V) DETECTED?

NO

NO

YES

YES

AK204017

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.8L ENGINE>

13B-649

DIAGNOSIS

Required Special Tools:

• MB991958: Scan tool (MUT-III Sub Assembly)

• MB991824: V.C.I.

• MB991827: USB Cable

• MB991910: Main Harness A

• MB991658: Test Harness Set

• MB991923: Power Plant ECU Check Harness

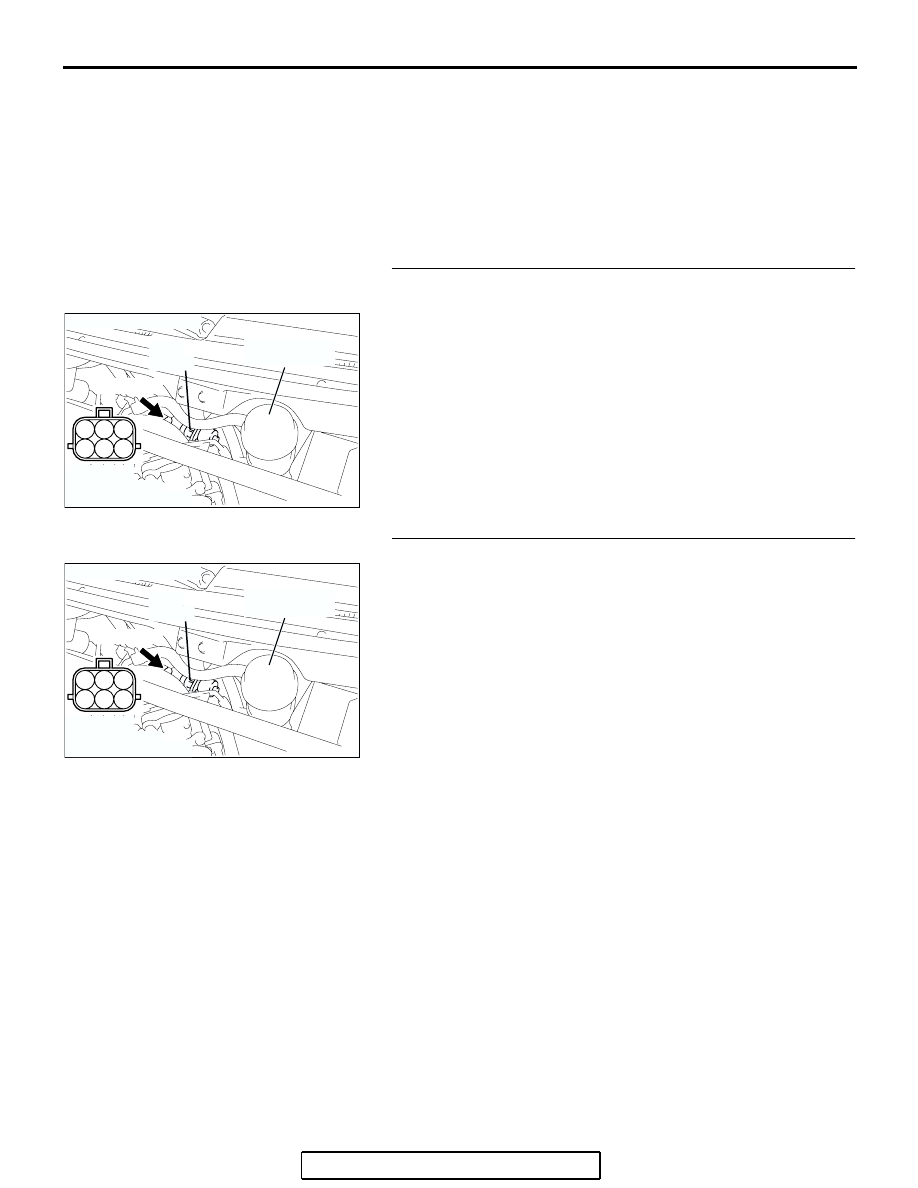

STEP 1. Check harness connector B-105 at EGR valve for
damage.
Q: Is the harness connector in good condition?

YES : Go to Step 2.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

. Then go to Step 12.

STEP 2. Measure the EGR valve motor coil resistance.
(1) Disconnect the EGR valve connector B-105.

1

2 3

4

5 6

AK303137AB

B-105(GR)

CONNECTOR: B-105

EGR
VALVE

BRAKE FLUID
RESERVOIR

HARNESS
CONNECTOR:
COMPONENT SIDE

1

2 3

4

5 6

AK303137AB

B-105(GR)

CONNECTOR: B-105

EGR
VALVE

BRAKE FLUID
RESERVOIR

HARNESS
CONNECTOR:
COMPONENT SIDE

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.8L ENGINE>

13B-650

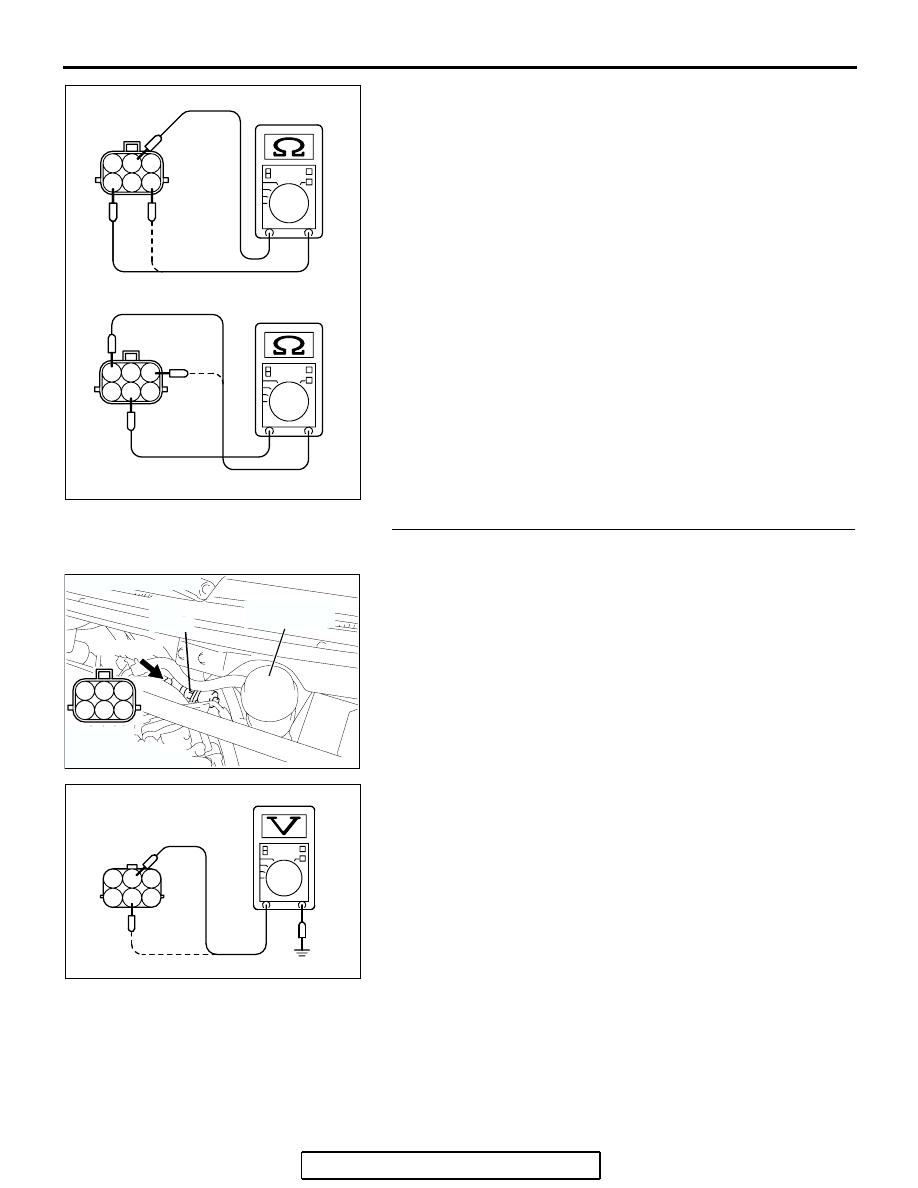

(2) Measure the resistance between EGR valve connector

terminal No. 2 and either terminal No. 4 or terminal No. 6.

Standard value: 20

− 24 ohms [at 20°C (68°F)]

(3) Measure the resistance between EGR valve connector

terminal No. 5 and either terminal No. 1 or terminal No. 3.

Standard value: 20

− 24 ohms [at 20°C (68°F)]

Q: Is the measured resistance between 20 and 24 ohms [at

20

°C (68°F)]?

YES : Go to Step 3.
NO :  Replace the EGR valve. Then go to Step 12.

STEP 3. Measure the power supply voltage at EGR valve
motor harness side connector B-105.
(1) Disconnect the connector B-105 and measure at the

harness side.

(2) Turn the ignition switch to the "ON" position.

(3) Measure the voltage between terminal No. 2, No. 5 and

ground.

• Voltage should be battery positive voltage.

(4) Turn the ignition switch to the "LOCK" (OFF) position.
Q: Is battery positive voltage (approximately 12 volts)

present?
YES : Go to Step 5.
NO :  Go to Step 4.

1

2 3

4

5 6

1

2 3

4

5 6

AK202951

1

2 3

4

5 6

AK303137AB

B-105(GR)

CONNECTOR: B-105

EGR
VALVE

BRAKE FLUID
RESERVOIR

HARNESS
CONNECTOR:
COMPONENT SIDE

1

2

3

4

5

6

AK303139

B-105 HARNESS
CONNECTOR:
CONPONENT SIDE

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.8L ENGINE>

13B-651

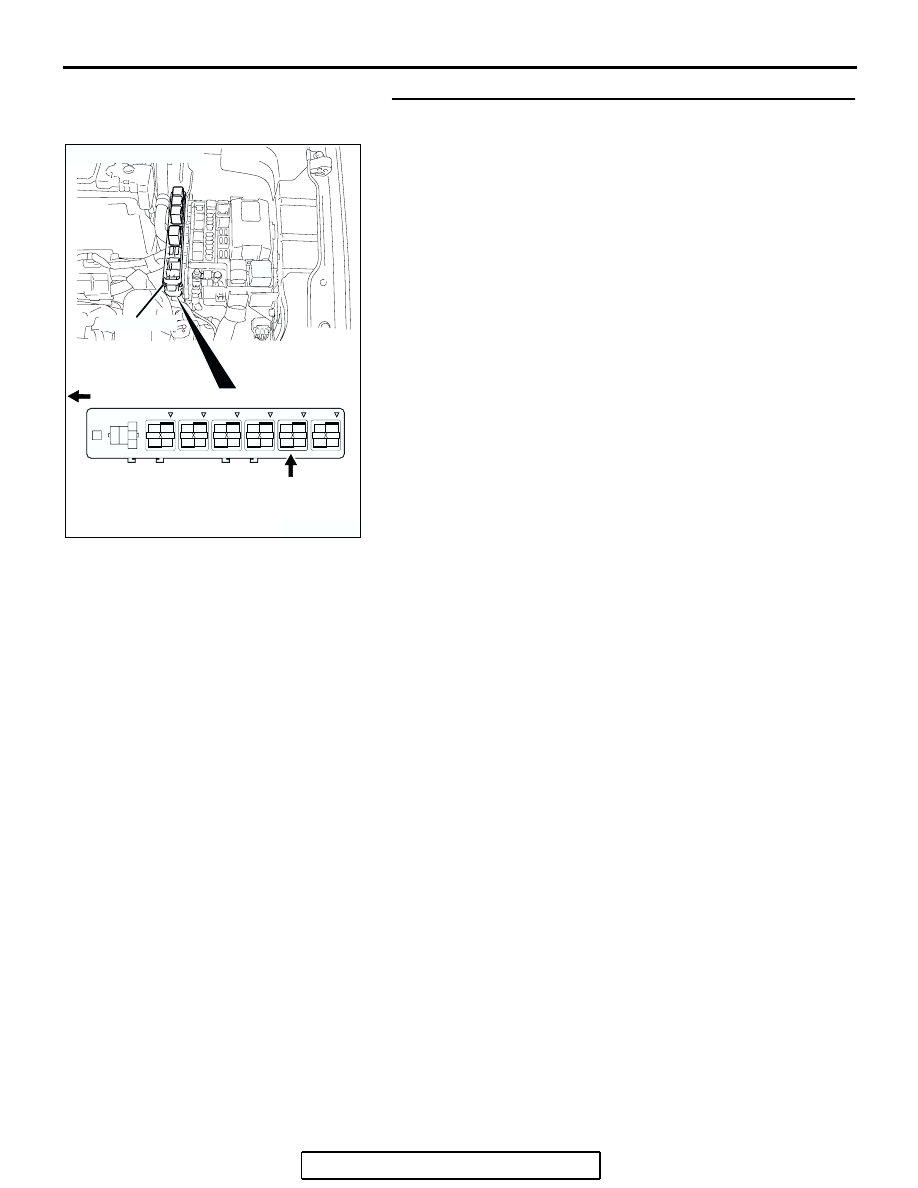

STEP 4. Check harness connector B-17X at MFI relay for
damage.
Q: Is the harness connector in good condition?

YES : Repair harness wire between MFI relay connector

B-17X (terminal No. 4) and EGR valve connector
B-105 (terminal No. 2, No. 5) because of open circuit
or short circuit to ground. Then go to Step 12.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

. Then go to Step 12.

1

2

3

4

AK303017

CONNECTOR: B-17X

FRONT OF VEHICLE

B-17X

AB

HARNESS
CONNECTOR:
COMPONENT SIDE

RELAY BOX
