Mitsubishi Galant 9G. Manual - part 79

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-312

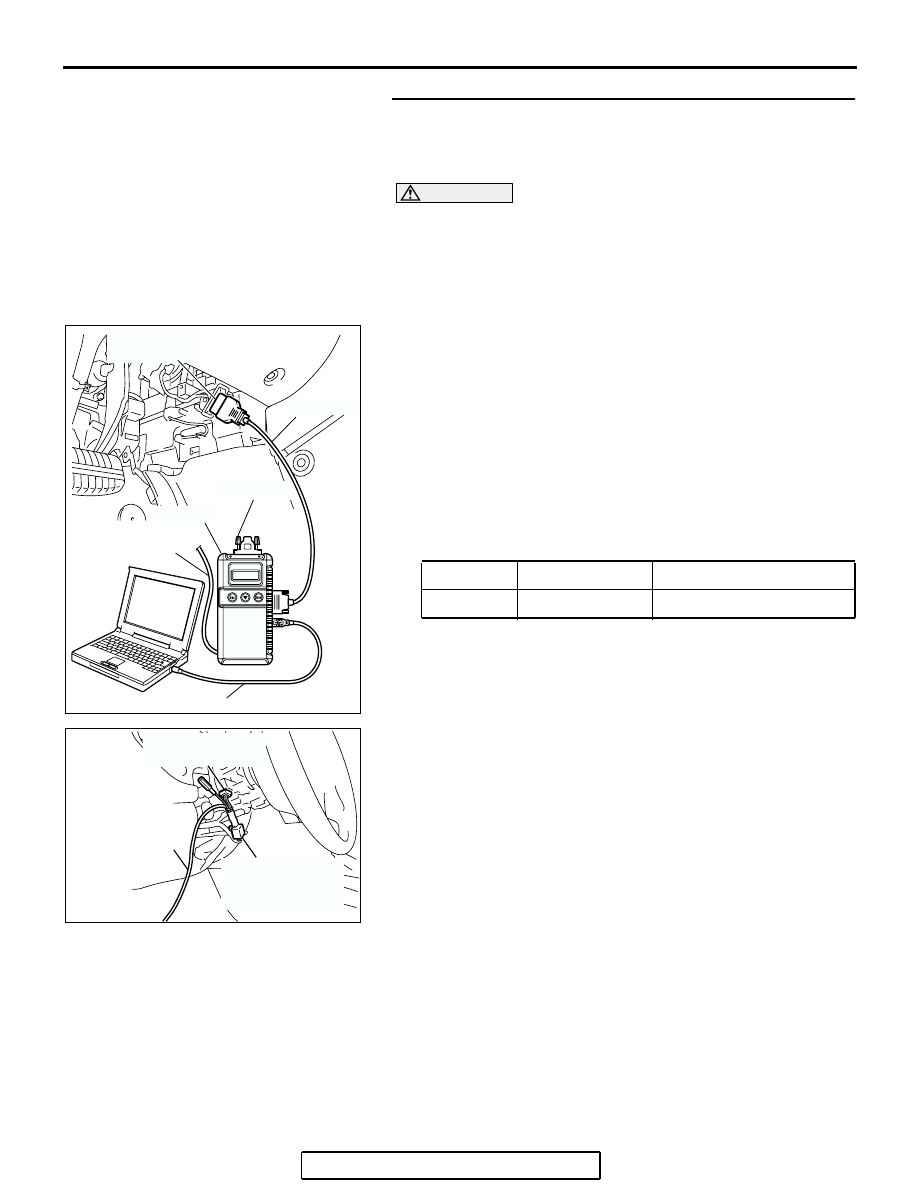

STEP 2. Check the input signal by using "DATA LIST"
menu of the SWS monitor.
Turn the passing switch to the "ON" position before checking
input signals from the passing switch.

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958. Connect
special tool MB991910 before connecting special tool
MB991812. Be sure to connect special tool MB991806 after
turning on special tool MB991824.
(1) Connect the special tool. Refer to "How to connect SWS

monitor

P.54B-13

."

(2) Operate scan tool MB991958 according to the procedure

below to display "COLUMN ECU."
a. Select "Interactive Diagnosis."
b. Select "System select."
c. Select "SWS."
d. Select "SWS MONITOR."
e. Select "Data List."
f. Select "COLUMN ECU."

(3) Check that normal conditions are displayed for the items

described in the table below.

Q: Does the scan tool MB991958 display "PASSING SW" as

normal condition?
YES : Replace the front-ECU. When the passing switch is

turned "ON", the headlights (low-beam and
high-beam) should illuminate normally.

NO :  Refer to Inspection Procedure M-5 "ETACS-ECU

does not receive any signal from the passing switch

P.54B-484

."

ITEM NO.

ITEM NAME

NORMAL CONDITION

ITEM 03

PASSING SW

ON

AC305411AB

MB991910

DATA LINK

CONNECTOR

MB991827

MB991824

MB991806

MB991812

AC302210

COLUMN SWITCH
CONNECTOR

COLUMN SWITCH
CONNECTOR AT
HARNESS SIDE

MB991812

AB

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-313

INSPECTION PROCEDURE H-5: Headlight and Taillight: Headlights do not illuminate when the
lighting switch is at "TAIL," and "PASSING" position, but illuminate at low-beam when the switch is at
"HEAD" position. At this position, the headlights cannot be changed to high beam by operating the
dimmer switch.

NOTE: This troubleshooting procedure requires the
use of scan tool MB991958 and SWS monitor kit
MB991813. For details on how to use the SWS mon-
itor, refer to "How to use SWS monitor

P.54B-15

."

.

TECHNICAL DESCRIPTION (COMMENT)

If the headlights illuminate at low-beam regardless of
the lighting switch positions, the headlight operation
is in fail-safe mode.

.

TROUBLESHOOTING HINTS

• The wiring harness or connectors may have

loose, corroded, or damaged terminals, or termi-
nals pushed back in the connector

• The front-ECU may be defective

DIAGNOSIS

Required Special Tools:

• MB991223: Harness Set

• MB991958: Scan Tool (MUT-III Sub Assembly)

• MB991824: Vehicle Communication Interface (V.C.I.)

• MB991827: MUT-III USB Cable

• MB991910: MUT-III Main Harness A

• MB991813: SWS Monitor Kit

• MB991806: SWS Monitor Cartridge

• MB991812: SWS Monitor Harness (For Column-ECU)

• MB991822: Probe Harness

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-314

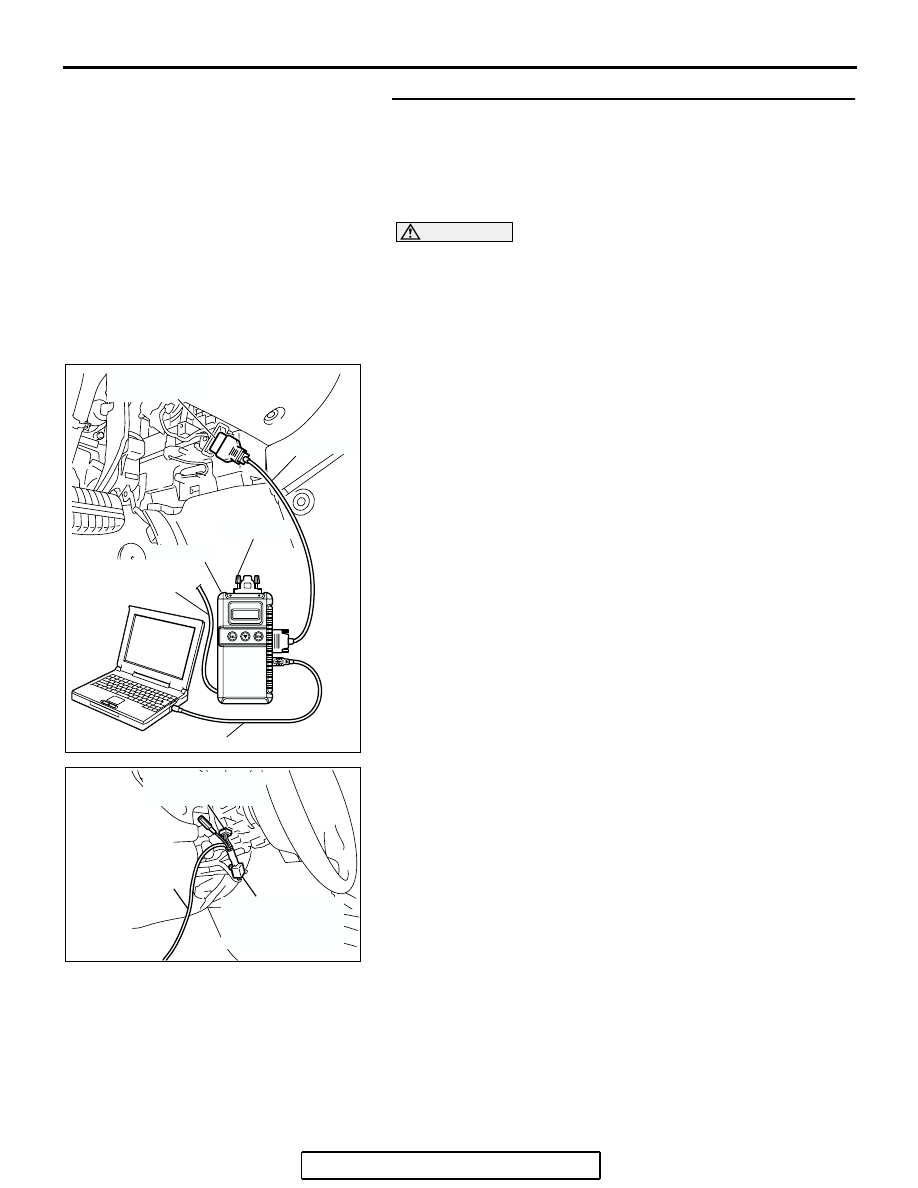

Use scan tool MB991958 to select "ECU COMM Check" on
the SWS monitor display.
Check the following ECUs:

• ETACS-ECU

• Column-ECU

• Front-ECU

CAUTION

To prevent damage to scan tool MB991958, always turn the
ignition switch to the "LOCK" (OFF) position before con-
necting or disconnecting scan tool MB991958. Connect
special tool MB991910 before connecting special tool
MB991812. Be sure to connect special tool MB991806 after
turning on special tool MB991824.
(1) Connect the special tool. Refer to "How to connect SWS

monitor

P.54B-13

."

(2) Turn the ignition switch to the "LOCK" (OFF) position.
(3) Operate scan tool MB991958 according to the procedure

below to display "ECU COMM Check."
a. Select "System select."
b. Select "SWS."
c. Select "SWS MONITOR."
d. Select "ECU COMM Check."

(4) Scan tool MB991958 should show "OK" on the "ECU

COMM Check" menus for the "ETACS ECU", "COLUMN
ECU" and "FRONT ECU" menus.

Q: Is "OK" displayed for both the "ETACS ECU", "COLUMN

ECU" and "FRONT ECU" menus?
"OK" is displayed for all the items : Replace the

front-ECU. Verify that the headlights and the taillights
illuminate normally.

"NG" is displayed for the "ETACS ECU" menu : Refer to

Inspection Procedure A-3 "Communication with the
ETACS-ECU is not possible

P.54B-78

."

"NG" is displayed for the "COLUMN ECU" menu : Refer

to Inspection Procedure A-2 "Communication with the
column switch (column-ECU) is not possible

P.54B-71

."

"NG" is displayed for the "FRONT ECU" menu : Refer to

Inspection Procedure A-4 "Communication with the
front-ECU is not possible

P.54B-86

."

AC305411AB

MB991910

DATA LINK

CONNECTOR

MB991827

MB991824

MB991806

MB991812

AC302210

COLUMN SWITCH
CONNECTOR

COLUMN SWITCH
CONNECTOR AT
HARNESS SIDE

MB991812

AB

SYMPTOM PROCEDURES

TSB Revision

SIMPLIFIED WIRING SYSTEM (SWS)

54B-315

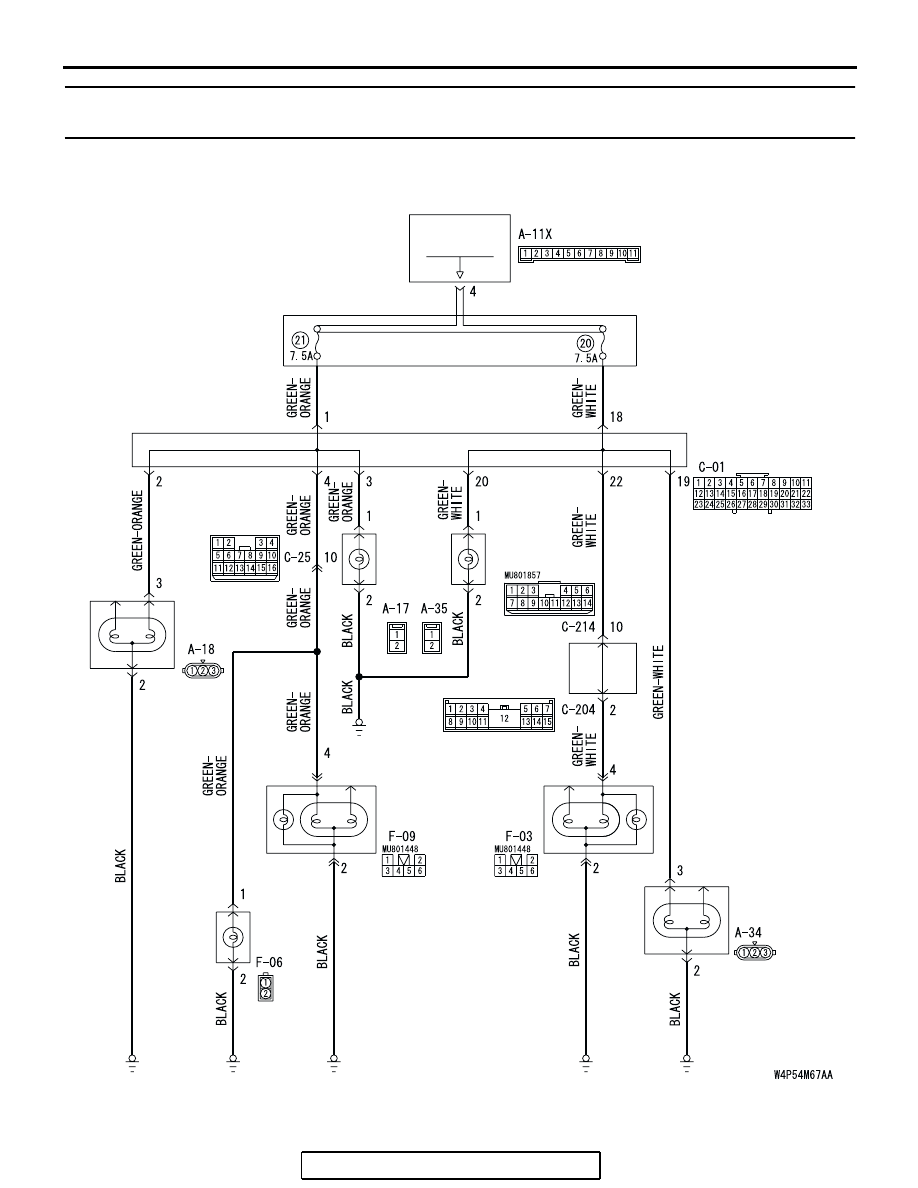

INSPECTION PROCEDURE H-6: Headlight and Taillight: The taillights, the front parking lights, the
front side marker lights or the license plate light do not illuminate.

FRONT-ECU

RELAY
BOX

TAILLIGHT
RELAY

JOINT
CONNECTOR (1)

FRONT

COMBINATION
LIGHT

(RH)

FRONT

COMBINATION
LIGHT

(LH)

LICENSE
PLATE

LIGHT

REAR

COMBINATION

LIGHT



(RH)

JUNCTION
BLOCK

FRONT
SIDE
MARKER
LIGHT
(LH)  (RH)



(LH)

Taillights, Front Parking Lights, Front Side Marker Lights and License Plate Light Circuit
