55-56-2

ПРИМЕЧАНИЕ



© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E ADDED





КОНДИЦИОНЕР –

Поиск неисправностей



55-57



УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

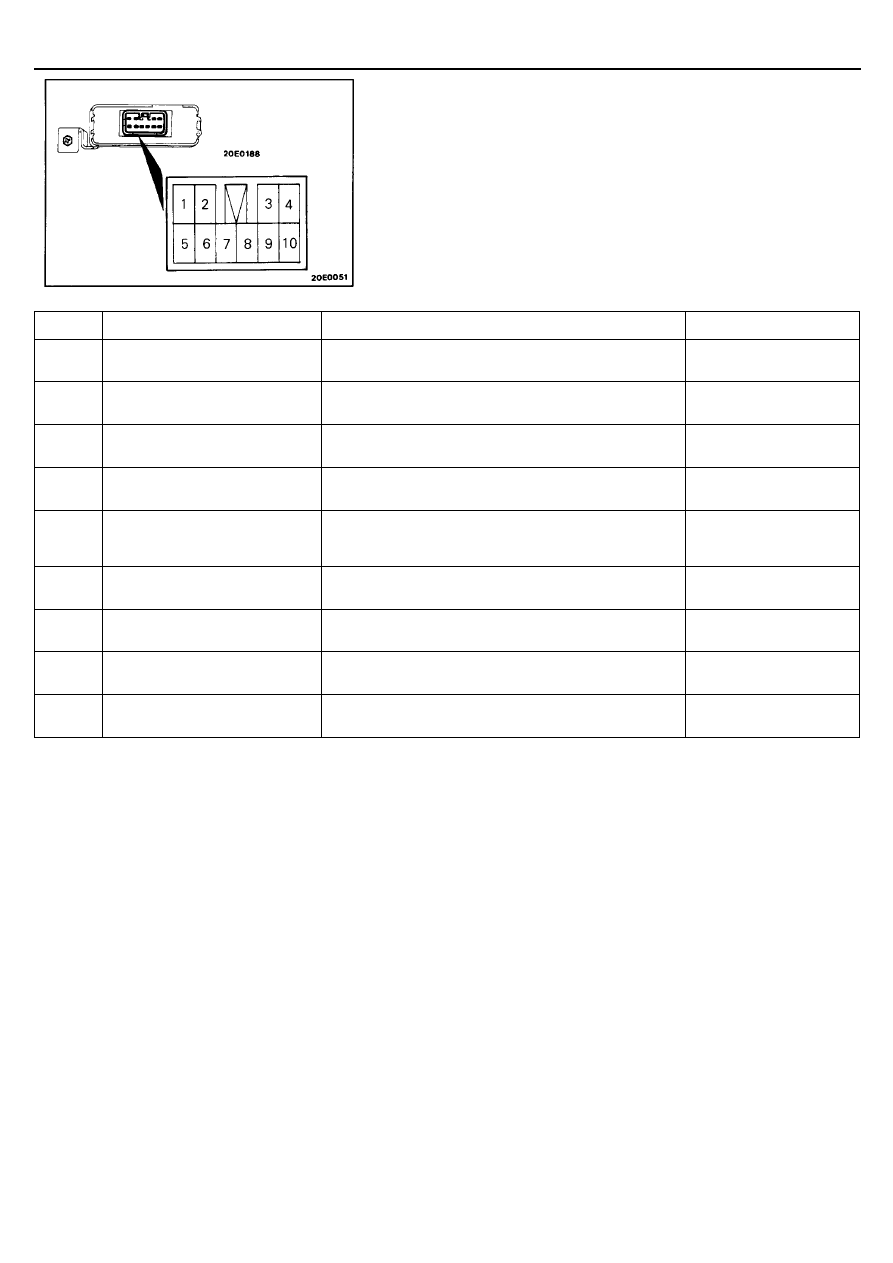

Проверка блока управления кондиционером

Отсоедините усилитель и проверьте разъем со стороны жгута проводов,
как показано в таблице ниже.

Условия проверки
(1)   Ключ замка зажигания: положение "ВКЛ" (ON)
(2)   Выключатель кондиционера: положение "ВКЛ" (ON)
(3)   Переключатель регулятора температуры:

положение "MAX. COOL" (Макс. охлаждение)

(4)  Переключатель электровентилятора:

положение "HI" (высокая скорость)




Выводы  Сигнал

Состояние

Напряжение на выводе

1

Выходной сигнал кондиционера

Всегда при включенном кондиционере и нормальной
работе компрессора

Напряжение бортсети (SV)

3

Положение "А/С" выключателя
кондиционера:

Выключатель кондиционера: положение "А/С"

Напряжение бортсети (SV)

4

Датчик температуры воздуха
на входе в испаритель (+)

Ключ замка зажигания, выключатель электровентилятора,
выключатель кондиционера: положение "ON" (ВКЛ)

5,5 В

5

Положение "ECONO" или "А/С"
выключателя кондиционера

Выключатель кондиционера:
положение "ECONO" или "А/С"

Напряжение бортсети (SV)

6

Датчик-выключатель полностью
закрытого положения рычага
управления ТНВД

Всегда 0

В

7

"Масса" блока управления
кондиционером

Всегда 0

В

8

Датчик температуры воздуха
на выходе из испарителя (-)

Между выводами 8 и 10 (при температуре 3

°

С воздуха

на выходе переднего испарителя)

3,6 В

9

Датчик температуры воздуха
на входе в испаритель (-)

Между выводами 4 и 9 (при температуре 25

°

С воздуха

на входе переднего испарителя)

1,5 В

10

Датчик температуры воздуха
на выходе из испарителя (+)

Ключ замка зажигания, выключатель электровентилятора,
выключатель кондиционера: положение ВКЛ (ON)

5,5 В





© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





КОНДИЦИОНЕР –

Поиск неисправностей



55-58



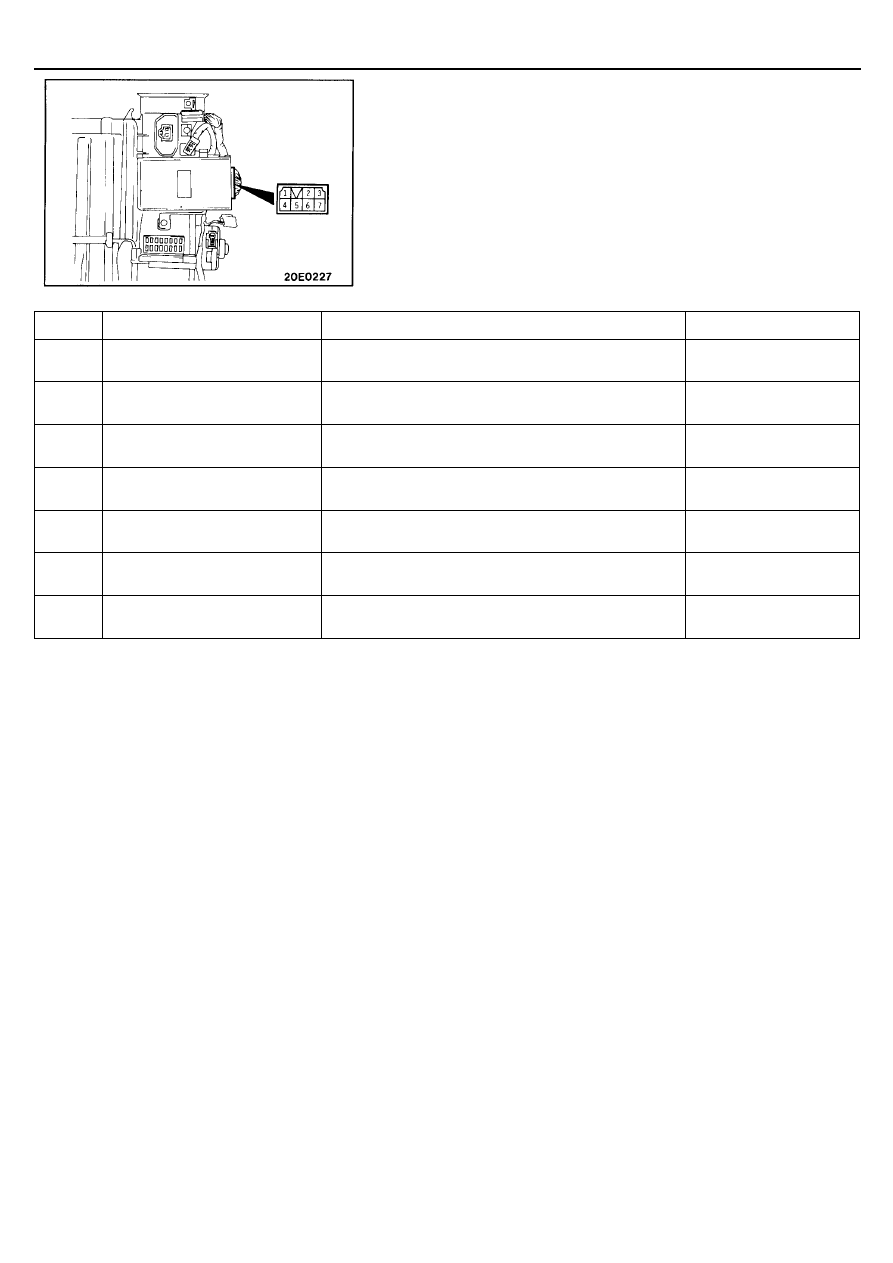

Проверка усилителя заднего кондиционера
(Inspection of rear cooler amplifier)
<Модели с двойным кондиционером>

Отсоедините усилитель и проверьте разъем со стороны жгута проводов,
как показано в таблице ниже.

Условия проверки
(1)   Ключ замка зажигания: положение "ВКЛ" (ON)
(2)   Выключатель кондиционера: положение "ВКЛ" (ON)
(3)   Переключатель регулятора температуры (передний и задний):

положение "MAX. COOL" (Макс. охлаждение):

(4)  Переключатель электровентилятора (переднего и заднего):

положение "HI" (высокая скорость)


Выводы  Сигнал

Состояние

Напряжение на выводе

1

Датчик температуры воздуха
на выходе из испарителя (+)

Всегда 5,5

В

2

Электромагнитный клапан

Компрессор: включен 0

В

3

Переключатель электровенти-
лятора заднего отопителя

Переключатель электровентилятора заднего
отопителя: положение "ON" (ВКЛ)

Напряжение бортсети (SV)

4

Система управления задним
отопителем в сборе

Между выводами 8 и 10 (при температуре 3

°

С воздуха

на выходе заднего испарителя)

1,9 В

5

Датчик температуры воздуха
на выходе из испарителя (-)

Всегда 0

В

6

Выключатель переднего
кондиционера

Выключатель переднего кондиционера:
положение "ON" (ВКЛ)

Напряжение бортсети (SV)

7 "Масса" (GND)

Всегда 0

В





© Mitsubishi Motors Corporation    Feb. 1991

PWJE9086





КОНДИЦИОНЕР –

Меры техники безопасности при

техническом обслуживании и ремонте



55-59

МЕРЫ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ТЕХНИЧЕСКОМ
ОБСЛУЖИВАНИИ И РЕМОНТЕ

<Автомобили с хладагентом R-12>

Хладагент R-12 (хлорофтористый углеводород) может
приводить к повреждению озонового слоя атмосферы.
Озоновый слой атмосферы отфильтровывает вредное
излучение солнца. Для содействия защите озонового слоя,
Mitsubishi Motors Corporation рекомендует пользоваться
устройствами для утилизации хладагента R-12, которые
соответствуют стандарту SAE J1991.
По всем вопросам об устройствах для утилизации
хладагента R-12, обращайтесь к Вашему Региональному
Поставщику автомобильного сервисного оборудования.
Хладагент R-12, используемый в системах
кондиционирования, является прозрачным бесцветным
веществом, как в жидкой, так и газообразной фазе.
Поскольку температура кипения хладагента при
атмосферном давлении равна -29,8

°

С, то в обычных

условиях температур и давлений он находится в
газообразном состоянии. Данный газ тяжелее воздуха, он
не воспламеняется и не взрывоопасен. Данный газ
нетоксичен, за исключением случаев, когда он контактирует
с открытым пламенем. Данный газ не становится причиной
коррозии, за исключением случаев, когда он контактирует с
водой. При обращении с хладагентом R-12 необходимо
соблюдать следующие меры предосторожности.
Внимание
Всегда надевайте защитные очки при обслуживании
систем кондиционирования.
При нормальных температурах и атмосферном давлении
скорость испарения жидкого хладагента R-12 так высока,
что замораживается любой контактирующий с ним предмет.
Поэтому необходимо проявлять особую осторожность при
работе с жидким хладагентом, чтобы не допустить его
попадания на кожу и в особенности на глаза. Всегда
надевайте защитные очки при обслуживании системы
охлаждения кондиционера. Также держите под руками
бутылку чистого стерильного минерального масла. В случае
попадания жидкого хладагента в глаза немедленно
промойте их несколькими каплями минерального масла.
Масло быстро поглощает хладагент R-12. Затем промойте
глаза большим количеством холодной воды. Даже если
после этих процедур раздражение прекратилось,
немедленно обратитесь за медицинской помощью.
Внимание
Не нагревайте хладагент R-12 выше 40

°°°°

С.

При заправке системы хладагентом в большинстве случаев
требуется умеренный подогрев баллона с хладагентом для
создания повышенного давления в баллоне по сравнению с
давлением в системе кондиционирования.
Для этой цели обычно применяется большая емкость,
наполненная теплой водой с температурой не выше 40

°

С.

Запрещается использовать паяльную лампу, горелку и т.п.
для нагрева баллона с хладагентом, так как в этом случае
давление и температура хладагента могут превысить
указанную выше предельно допустимую температуру. Не
производите сварку или мойку горячим паром деталей,
расположенных в непосредственной близости от
компонентов и шлангов системы кондиционера.




Внимание
При заправке системы кондиционирования баллон с
хладагентом R-12 должен находиться в вертикальном
положении.
При дозаправке системы кондиционирование баллон с
хладагентом R-12 должен находиться в вертикальном
положении. Если баллон с хладагентом будет лежать или
повернут вентилем вниз, то в систему кондиционирования
попадет хладагент в жидкой фазе и повредит компрессор.
Внимание
Всегда производите работы с системой
кондиционирования в помещениях с хорошей
вентиляцией.
Хорошая вентиляция необходима в помещении, в котором
производятся работы.
Хотя в нормальном состоянии хладагент R-12 нетоксичен,
однако контакт паров R-12 с открытым пламенем приводит
к образованию токсичных веществ.
Токсичный газ образуется и при обследовании
герметичности системы кондиционирования с помощью
детектор, в котором использован принцип открытого
пламени, избегайте вдыхания газов при исследовании
герметичности.
Внимание
Не допускайте попадания жидкого хладагента на
полированные металлические поверхности.
При попадании жидкого хладагента на полированную и
хромированную поверхности они теряют блеск и тускнеют,
а в сочетании с влагой могут привести к появлению очагов
коррозии на всей поверхности металла.
