ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ -

Передние противотуманные фары /
Боковые указатели поворотов

54-3

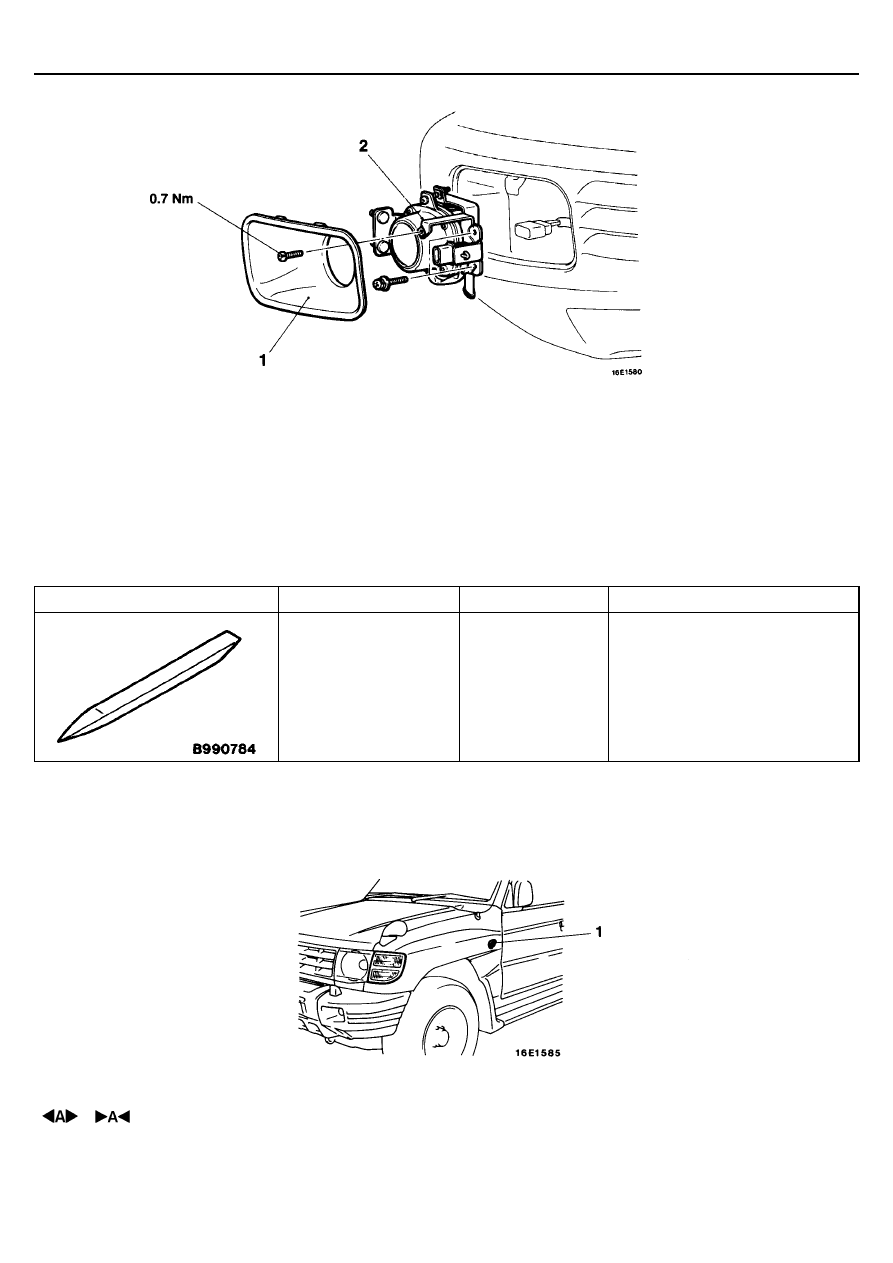

СНЯТИЕ И УСТАНОВКА

Последовательность снятия

1. Ободок (накладка) передней противотуманной

фары

2. Передняя противотуманная фара в сборе

БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТА

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ990784

Съемник
декоративных
деталей

Снятие ободка (накладки) передней
противотуманной фары

СНЯТИЕ И УСТАНОВКА

1. Боковой указатель поворота

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

 -

Боковые указатели поворотов / Выключатель
передних противотуманных фар

54-4

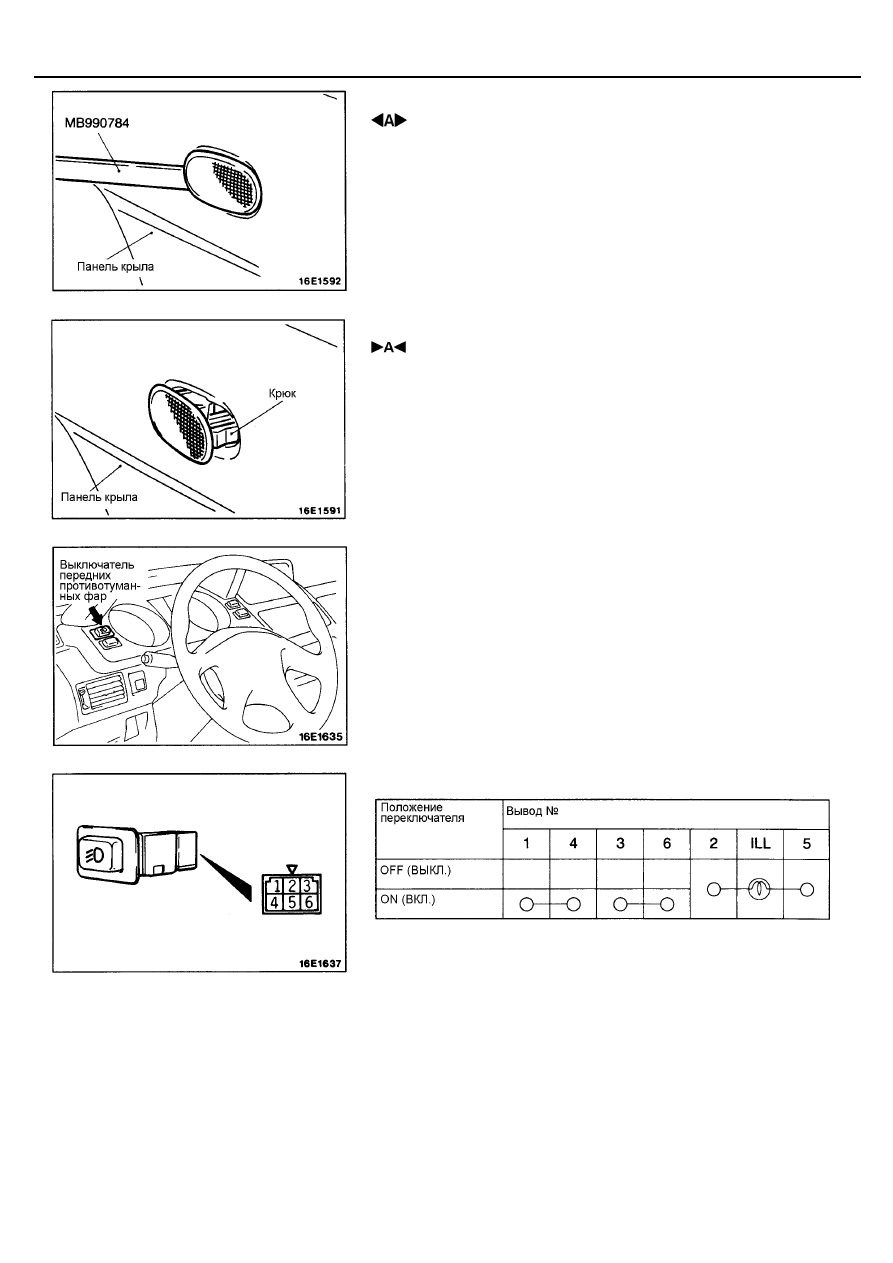

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТА

Расположите крюк бокового указателя поворота к задней части
автомобиля.

ВЫКЛЮЧАТЕЛЬ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

ПРОВЕРКА

(1) Снимите выключатель передних противотуманных фар из накладки

комбинации приборов.

(2)  Включите выключатель и проверьте цепь между его выводами.

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ –

Верхний стоп-сигнал

54-5

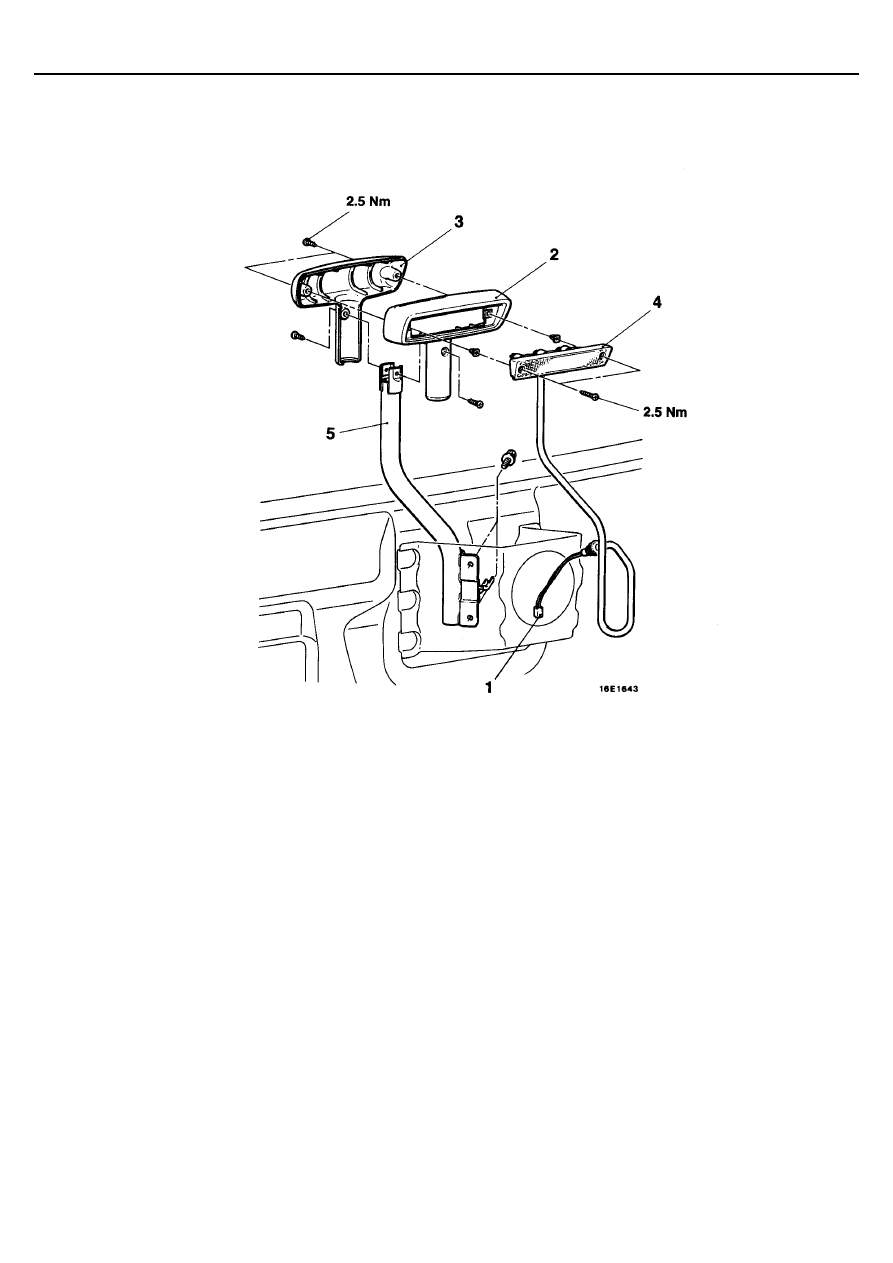

ВЕРХНИЙ СТОП-СИГНАЛ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия

 Запасное колесо

 Облицовка задней двери

1. Разъем
2. Передняя крышка
3. Задняя крышка
4. Верхний стоп-сигнал
5. Трубка верхнего стоп-сигнала

RJST706006-198





55-1

ОТОПИТЕЛЬ,

КОНДИЦИОНЕР И

СИСТЕМА ВЕНТИЛЯЦИИ

СОДЕРЖАНИЕ

ОТОПИТЕЛЬ ......................................2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ............... 2

Основные технические характеристики ...........................2
Основные данные для регулировок и контроля ..............2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ...................... 2

ПОИСК НЕИСПРАВНОСТЕЙ ............................ 3

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ .......................................... 11

Проверка силового реле ..................................................11





ПАНЕЛЬ УПРАВЛЕНИЯ
ОТОПИТЕЛЕМ В СБОРЕ ..................................11

ПЕРЕКЛЮЧАТЕЛЬ
ЭЛЕКТРОВЕНТИЛЯТОРА
ЗАДНЕГО ОТОПИТЕЛЯ ....................................13

ОТОПИТЕЛЬ* ....................................................16

ЭЛЕКТРОВЕНТИЛЯТОР
ОТОПИТЕЛЯ В СБОРЕ .....................................17

ВОЗДУХОВОДЫ
СИСТЕМЫ ВЕНТИЛЯЦИИ ................................19

ЗАДНИЙ ОТОПИТЕЛЬ ......................................22

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА
ЗАСЛОНКИ СМЕШЕНИЯ ПОТОКОВ
ВОЗДУХА (ЗАДНИЙ ОТОПИТЕЛЬ),
ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ РАБОТЫ
КОНДИЦИОНЕРА И РЕЗИСТОР ......................24




ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) – НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ
(1)  На данном автомобиле надувная подушка безопасности для водителя является дополнительным

оборудованием.

(2)  В систему SRS входят следующие компоненты: датчики удара, электронный блок управления SRS (SDU),

контрольная лампа SRS, модуль надувной подушки безопасности, часовая пружина и соединительные
провода. Другие, связанные с системой SRS компоненты (которые необходимо снять/установить в связи с
обслуживанием или ремонтом системы SRS) обозначены в тексте звездочкой (*).

ВНИМАНИЕ!
(1)  Неквалифицированное обслуживание или ремонт какого-либо компонента системы SRS (а также

связанного с системой SRS компонента) может привести к травме или гибели обслуживающего персонала
(в результате несанкционированного срабатывания надувной подушки безопасности), а также водителя и
переднего пассажира (в результате неработоспособности системы SRS после неквалифицированного
обслуживания или ремонта).

(2)  Техническое обслуживание или ремонт любого компонента системы SRS (либо связанного с нею

компонента) должны выполняться только официальным дилером MITSUBISHI.

(3)  Технический персонал дилера MITSUBISHI обязан тщательно изучить данное Руководство, в особенности

ГЛАВУ 52В – "Дополнительная система пассивной безопасности (SRS)" прежде чем приступать к
обслуживанию или ремонту любого компонента системы SRS (либо связанного с ней компонента).








© Mitsubishi Motors Corporation    Dec. 1993

PWJE9086-E REVISED
