Mitsubishi Pajero (1991-1998 год). Руководство - часть 322

ЗАДНЯЯ ПОДВЕСКА –

Пружина и буфер хода сжатия

34-8

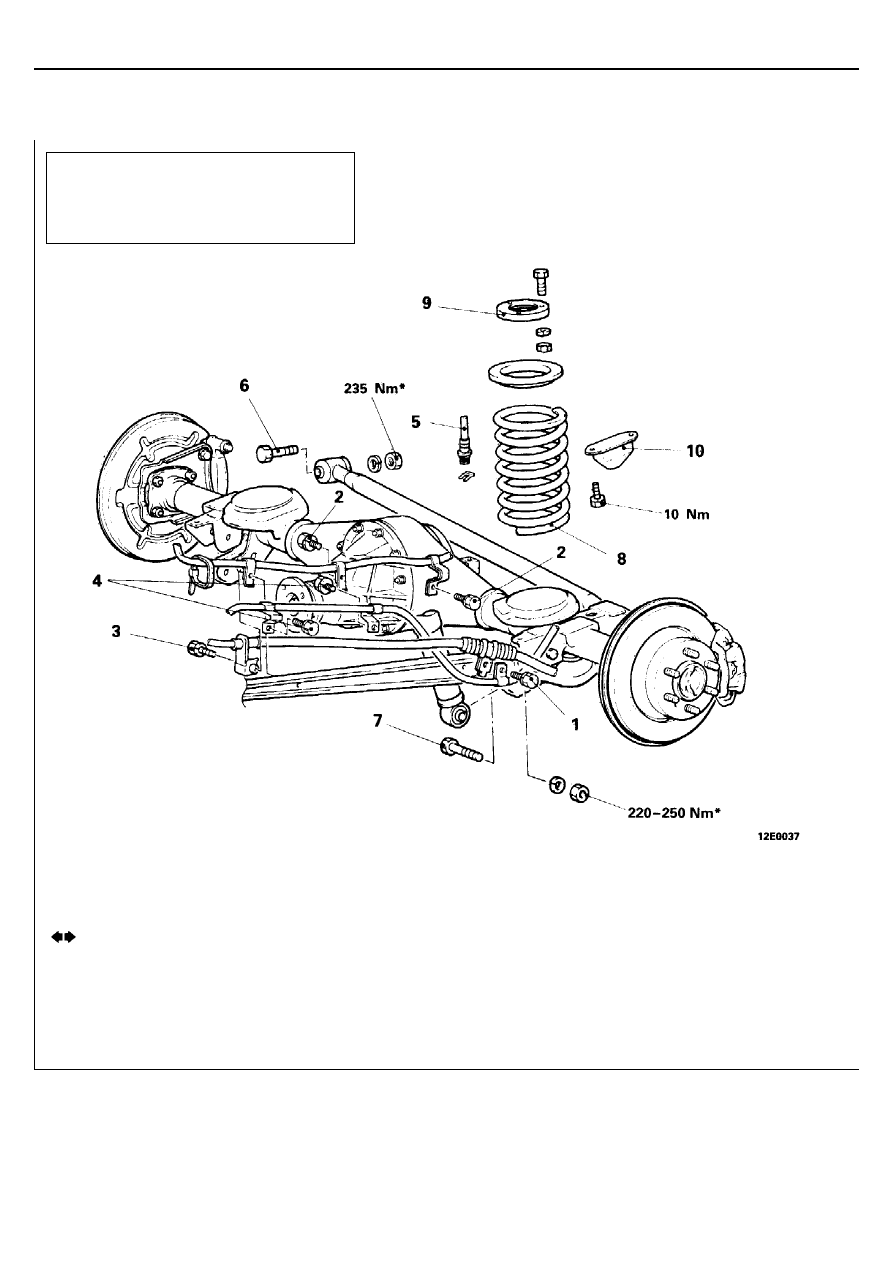

ПРУЖИНА И БУФЕР ХОДА СЖАТИЯ

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

8.  СНЯТИЕ ПРУЖИНЫ

Медленно опустите задний мост на домкрате, затем снимите пружину
и накладку пружины.

Последовательность снятия
1.

Болт крепления фиксатора троса привода
стояночного тормоза

2.

Болт крепления фиксатора жгута проводов
привода блокировки заднего дифференциала

3.

Болт крепления фиксатора троса привода
стояночного тормоза (V41, V43, V44)

4.

Болт крепления фиксатора жгута проводов
датчика частоты вращения колеса (Модели с ABS)

5.

Соединение тормозного шланга

6.

Болт крепления поперечной тяги (к кузову)

7.

Болт крепления нижней опоры амортизатора

8.

Пружина

9.

Накладка пружины

10. Буфер хода сжатия

ПРИМЕЧАНИЕ
*:

Указывает детали, которые необходимо затянуть
предварительно, а затем произвести окончательную затяжку,
опустив незагруженный автомобиль на колеса.

Заключительные операции

•



Залейте тормозную жидкость и удалите
воздух из гидропривода тормозов
(Смотрите ГЛАВУ 35 – "Технические
операции на автомобиле".)

ЗАДНЯЯ ПОДВЕСКА –

Стабилизатор поперечной устойчивости

34-9

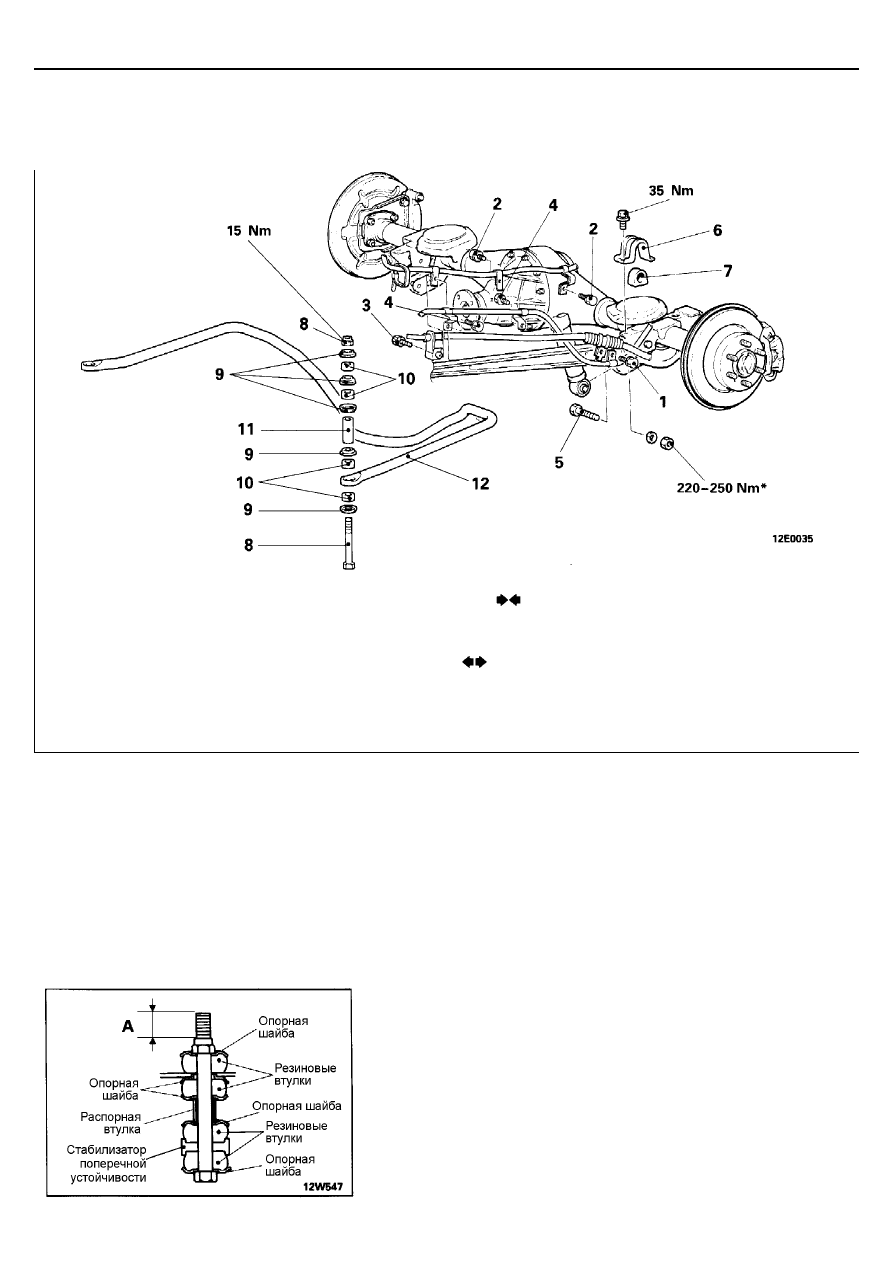

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

<<<<

Автомобили выпуска до Октября 1993 г

>>>>

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

12.  СНЯТИЕ СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ

Медленно опустите задний мост на домкрате, затем снимите
стабилизатор с правого борта автомобиля.
Внимание
Будьте осторожны при опускании моста на домкрате, не
повредите заднюю тормозную трубку, расположенную между
главной тормозной трубкой и задним мостом.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

8.  УСТАНОВКА БОЛТА И ГАЙКИ КРЕПЛЕНИЯ

СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

Установите стабилизатор поперечной устойчивости, резиновые
втулки, опорные шайбы и болт, как показано на рисунке.
Затяните гайку крепления так, чтобы длина выступающей части
болта (А) была в пределах номинального значения.
Номинальное значение (А):   15 - 17 мм

Последовательность снятия
1.  Болт крепления фиксатора троса привода

стояночного тормоза

2.  Болт крепления фиксатора жгута проводов

привода блокировки заднего дифференциала

3.  Болт крепления фиксатора троса привода

стояночного тормоза
(Модели с длинной колесной базой)

4.

Болт крепления фиксатора жгута проводов
датчика частоты вращения колеса
(Модели с ABS)

5.  Болт крепления нижней опоры амортизатора
6.

Кронштейн "С"

7.

Втулка "В"

8.

Болт и гайка крепления стабилизатора

9.

Опорная шайба

10. Резиновая втулка
11. Распорная втулка
12. Стабилизатор поперечной устойчивости

Внимание
*:

Указывает детали, которые необходимо затянуть
предварительно, а затем произвести окончательную
затяжку, опустив незагруженный автомобиль на колеса.

ЗАДНЯЯ ПОДВЕСКА –

Стабилизатор поперечной устойчивости

34-10

<<<<

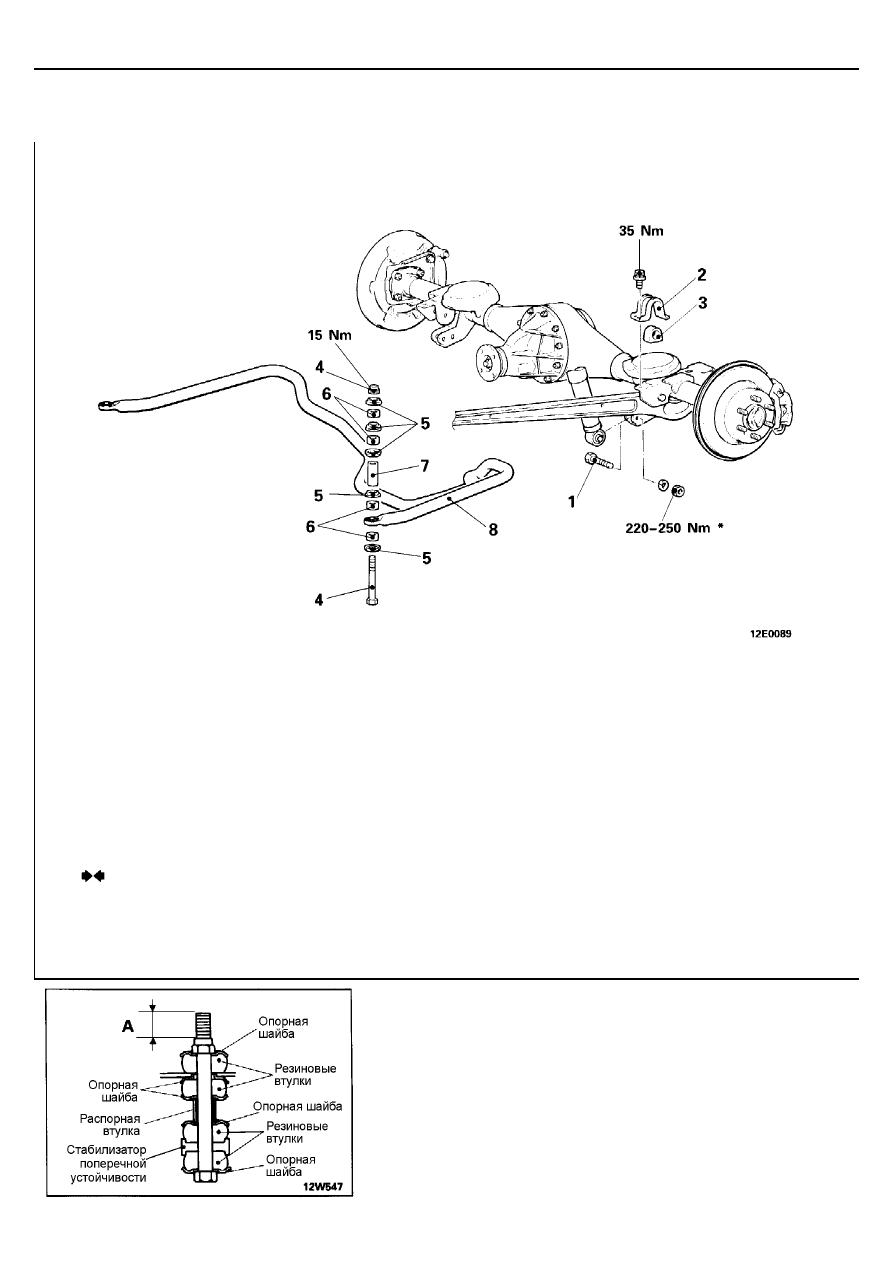

Автомобили выпуска с Ноября 1993 г

>>>>

СНЯТИЕ И УСТАНОВКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

4.  УСТАНОВКА БОЛТА И ГАЙКИ КРЕПЛЕНИЯ

СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

(1) Установите стабилизатор поперечной устойчивости, резиновые

втулки, опорные шайбы и болт, как показано на рисунке.

(2) Затяните гайку крепления так, чтобы длина выступающей части

болта (А) была в пределах номинального значения.
Номинальное значение (А):   15 - 17 мм

Последовательность снятия
1.

Болт нижней опоры амортизатора

2.

Кронштейн "С"

3.

Втулка "В"

4.

Болт и гайка крепления стабилизатора

5.

Опорная шайба

6.

Резиновая втулка

7.

Распорная втулка

8.

Стабилизатор поперечной устойчивости

Внимание
*:

Указывает детали, которые необходимо затянуть
предварительно, а затем произвести окончательную
затяжку, опустив незагруженный автомобиль на колеса.

35-1

РАБОЧАЯ ТОРМОЗНАЯ

СИСТЕМА

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................. 2

Основные технические характеристики ...........................2
Основные данные для регулировок и контроля ..............3
Смазочные материалы .....................................................4
Герметики ...........................................................................4

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ..................... 4

ПОИСК НЕИСПРАВНОСТЕЙ
АНТИБЛОКИРОВОЧНОЙ СИСТЕМЫ
ТОРМОЗОВ (ABS)

<<<<

Автомобили выпуска до Мая 1994

>>>>

............... 5

ПОИСК НЕИСПРАВНОСТЕЙ
АНТИБЛОКИРОВОЧНОЙ СИСТЕМЫ
ТОРМОЗОВ (ABS)

<<<<

Автомобили выпуска с Июня 1994

>>>>

......... 36-1

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ ............................................ 37

Проверка и регулировка педали тормоза ......................37
Проверка работы вакуумного
усилителя тормозов ........................................................37
Проверка работы обратного клапана .............................38
Проверка датчика уровня тормозной жидкости ............38
Проверка датчика разрежения вакуумного
усилителя тормозов

<

2500D, 2800D

>

 ............................39

Проверка и регулировка длины пружины
датчика загрузки автомобиля для регулятора
давления задних тормозов ..............................................39
Проверка работы регулятора давления задних
тормозов (с датчиком загрузки автомобиля) .................39
Удаление воздуха из гидропривода тормозов ..............41
Проверка тормозной колодки дискового тормоза .........42
Замена тормозных колодок переднего дискового
тормоза и проверка сопротивления вращению
ступицы колеса после установки колодок .....................42
Проверка тормозного диска
переднего дискового тормоза .........................................44
Проверка биения тормозного диска
переднего дискового тормоза .........................................44
Коррекция биения тормозного диска
переднего дискового тормоза ..................................... 44-1
Проверка толщины тормозного диска
переднего дискового тормоза ..................................... 44-1
Проверка и замена тормозных колодок
заднего дискового тормоза ......................................... 44-2

Проверка толщины тормозного диска
заднего дискового тормоза ............................................ 45
Проверка биения тормозного диска
заднего дискового тормоза ............................................ 45
Коррекция биения тормозного диска
заднего дискового тормоза ............................................ 46
Проверка толщины накладок тормозных
колодок стояночного тормоза ........................................ 47
Проверка внутреннего диаметра
барабана стояночного тормоза ..................................... 47
Проверка прилегания тормозных колодок
к поверхности тормозного барабана
стояночного тормоза ...................................................... 47
Измерение напряжения на выходе
датчика частоты вращения колеса

<

ABS

>

 .................... 48

Проверка гидравлического блока

<

ABS

>

 ....................... 50

Проверка напряжения на выходе
датчика ускорения

<

ABS

>

............................................... 52

Проверка силового реле ABS

<

ABS

>

 ............................ 52

Проверка состояния цепей реле электромагнитных
клапанов и реле электродвигателя насоса

<

ABS

>

 ...... 53

Проверка блока реле ABS

<

ABS

>

 .............................. 53-1

Проверка электромагнитных клапанов

<

ABS

>

 .......... 53-1

Проверка работы электродвигателя
насоса

<

ABS

>

 ............................................................... 53-2

Проверка электромагнитного клапана
повышения оборотов холостого хода

<

ABS

>

 <МОДЕЛИ

С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ И МЕХАНИЧЕСКОЙ
КПП> [АВТОМОБИЛИ ВЫПУСКА С ИЮНЯ 1994] ...... 53-2

ПЕДАЛЬ ТОРМОЗА ...........................................55

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР И
ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ .........57

МАГИСТРАЛИ ТОРМОЗНОЙ СИСТЕМЫ ........61

ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА ................66

ЗАДНИЕ ДИСКОВЫЕ ТОРМОЗА .....................71

ГИДРАВЛИЧЕСКИЙ БЛОК <ABS> ...................75

ДАТЧИК УСКОРЕНИЯ <ABS>  .......................78-2

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
КОЛЕСА <ABS> .................................................79

ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ <ABS> .......................................82
