ПЕРЕДНЯЯ ПОДВЕСКА –

Переключатель режимов работы амортизаторов /

Блок управления режимами работы амортизаторов

33-24

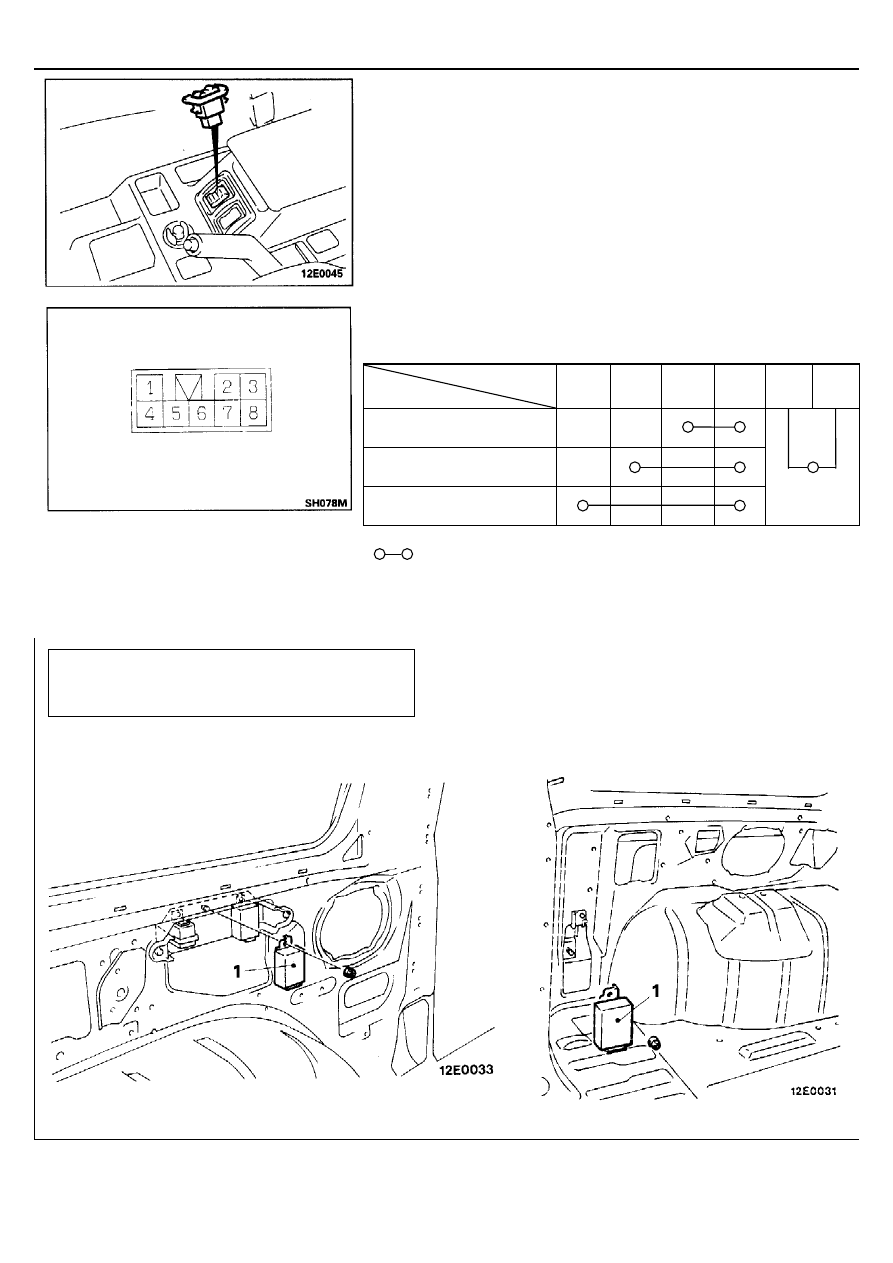

ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ РАБОТЫ
АМОРТИЗАТОРОВ

СНЯТИЕ И УСТАНОВКА

ПРОВЕРКА

Проверьте состояние цепи между выводами переключателя режимов
работы амортизаторов по таблице.

Выводы

Положение

4

5

6

2

7

1

Н (жесткий режим)

М (средний режим)

S (мягкий режим)

ПРИМЕЧАНИЕ:

Означает наличие замкнутой цепи между выводами.

БЛОК УПРАВЛЕНИЯ РЕЖИМАМИ РАБОТЫ АМОРТИЗАТОРОВ

СНЯТИЕ И УСТАНОВКА

<Стандартная колесная база>

<Длинная колесная база>

1.

Блок управления режимами работы амортизаторов

ПРОВЕРКА

Процедура проверки приведена в разделе “Поиск неисправностей”.

Предварительные и заключительные операции

•



Снятие и установка облицовки задней боковины
кузова (Смотрите ГЛАВУ 52 – "Облицовка".)

34-1

ЗАДНЯЯ ПОДВЕСКА

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................. 2

Основные технические характеристики ...........................2
Основные данные для регулировок и контроля ..............3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ..................... 3

ПОИСК НЕИСПРАВНОСТЕЙ ........................... 3-1

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ ........................................... 3-1

Углы установки задних колес ....................................... 3-1

НИЖНИЙ РЫЧАГ ................................................4

Замена задней втулки нижнего рычага ........................... 4

АМОРТИЗАТОР И ПОПЕРЕЧНАЯ ТЯГА ...........6

Замена втулки поперечной тяги ...................................... 7

ПРУЖИНА И БУФЕР ХОДА СЖАТИЯ ................8

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ ................................................9

ЗАДНЯЯ ПОДВЕСКА –

Технические характеристики

34-2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

<<<<

Модели выпуска до Октября 1993 г

>>>>

Наименование

V21C, V24C

V21W, V23C, V23W, V24W

V41W, V43W, V44W

Тип подвески

3-х рычажная, зависимая,
пружинная подвеска

3-х рычажная, зависимая,
пружинная подвеска

3-х рычажная, зависимая,
пружинная подвеска

Пружина

Диаметр проволоки

×

 средний

диаметр витка

×

 длина в свободном

состоянии,

мм

Идентификационная цветная метка

Жесткость пружины,

Н/мм

13,4 - 14,5 х 159,4 - 160,5
х 422,5

[

13,4 – 15,0 х 159,4 – 161,0

х 391

]

Оранжевая х 1

[

Розовая х 1

]

18-30

13,4 - 14,5 х 159,4-160,5
х 435,5 или *424

[

13,4 – 15,0 х 159,4 – 161,0

х 401,5 или *390,5

]

Оранжевая х 2

[

Розовая х 2

]

18-30

14,2 - 15,8 х 160,2-161,8
х 404,5

[

11,8 – 16,0 х 157,8 – 162,0

х 396,5

]

Зеленая х 1

[

Голубая х 1

]

27-39

Амортизатор

Максимальная длина,

мм

Минимальная длина,

мм

Ход штока,

мм

Демпфирующее усилие (при 0,3 м/сек)

Ход отбоя,

Н

Ход сжатия,

Н

457
297
160

2450

1300

457
297
160

2450
Жесткий: 3350
Средний: 2450
Мягкий: 1750
1300
Жесткий: 1650
Средний: 1300
Мягкий: 900

ПРИМЕЧАНИЕ

[



]

  отмечены технические данные для дополнительного оборудования.

∗

 : отмечены модели с дизельным двигателем для Швейцарии и Финляндии выпуска с Июля 1993 г.

ЗАДНЯЯ ПОДВЕСКА –

Технические характеристики

34-2-1

<<<<

Модели выпуска с Ноября 1993 г

>>>>

Наименование

V24C

Тип подвески

3-х рычажная, зависимая, пружинная подвеска

Пружина

Диаметр проволоки

×

 средний

диаметр витка

×

 длина в свободном

состоянии,

мм

Идентификационная цветная метка
Жесткость пружины,

Н/мм

13,4 – 14,5 х 159,4 – 160,5 х 411

[

13,4 – 15,0 х 159,4 – 161,0 х 380

]

Желто-зеленая х 2

[

Коричневая х 2

]

18-30

[

22-40

]

Амортизатор

Максимальная длина,

мм

Минимальная длина,

мм

Ход штока,

мм

Демпфирующее усилие (при 0,3 м/сек)

Ход отбоя,

Н

Ход сжатия,

Н

457
297
160

2450
1300

Наименование

V21W, V23C, V23W, V25W

Тип подвески

3-х рычажная, зависимая, пружинная подвеска

Пружина

Диаметр проволоки

×

 средний

диаметр витка

×

 длина в свободном

состоянии,

мм

Идентификационная цветная метка
Жесткость пружины,

Н/мм

13,4 – 14,5 х 159,4 – 160,5 х 435,5

[

13,4 – 15,0 х 159,4 – 161,0 х 401,5

]

Оранжевая х 2

[

Розовая х 2

]

18-30

[

22-40

]

Амортизатор

Максимальная длина,

мм

Минимальная длина,

мм

Ход штока,

мм

Демпфирующее усилие (при 0,3 м/сек)

Ход отбоя,

Н

Ход сжатия,

Н

457
297
160

2450

Жесткий: 3350
Средний: 2450
Мягкий: 1750

1300

Жесткий: 1650
Средний: 1300
Мягкий: 900

ПРИМЕЧАНИЕ

[



]

  отмечены технические данные для дополнительного оборудования.
