ОБЩИЕ СВЕДЕНИЯ –

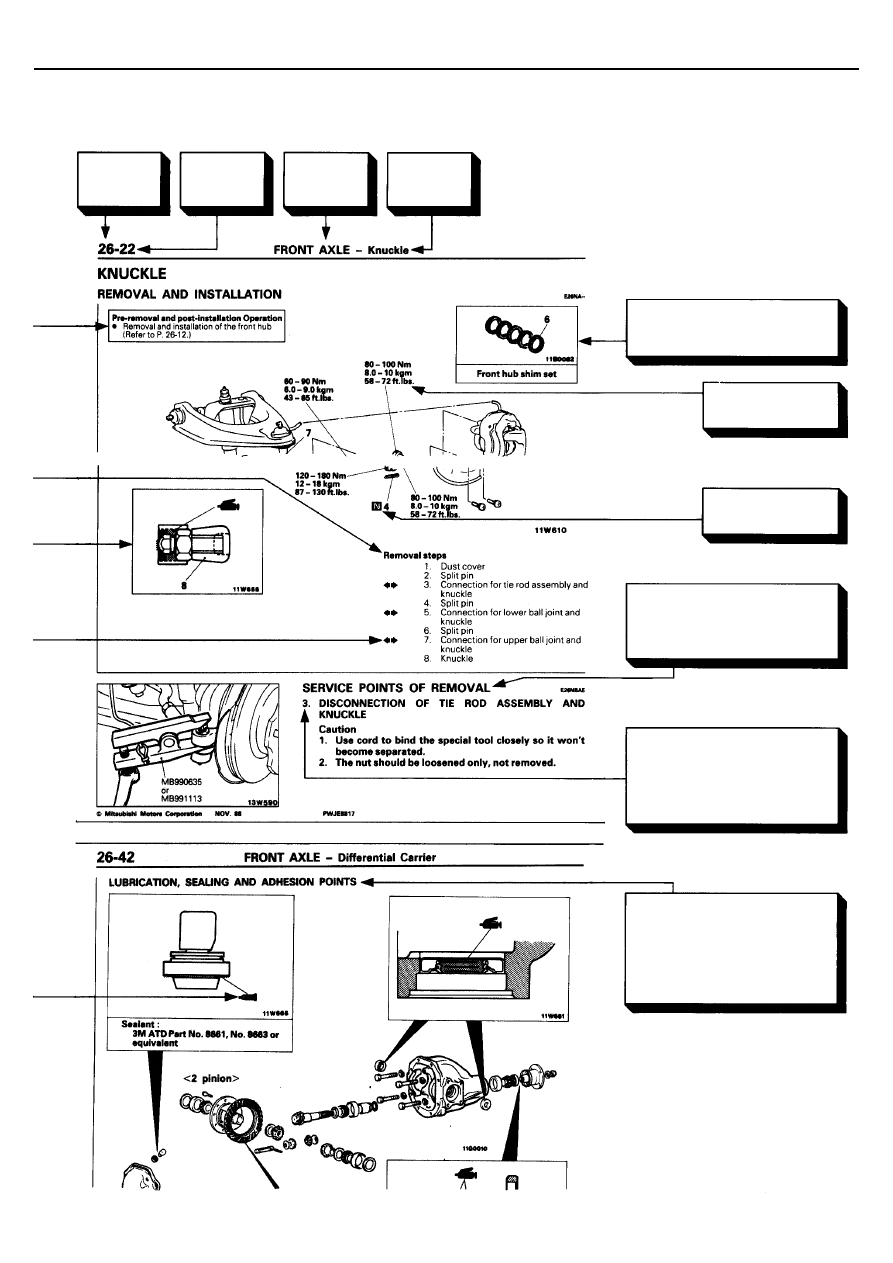

Как пользоваться

руководством

00-5

Указывает
номер
страницы

Указывает
название
главы

Указывает
название
параграфа

Изображен ремонтный набор или
комплект деталей (только очень
часто используемые детали).

Указывает момент
затяжки.

Указывает детали
одноразового
применения

Указаны основные операции,
требующие повышенного внимания,
важные моменты по снятию,
установке, разборке и сборке.

Данный номер соответствует
номеру в "Последовательности
снятия", "Последовательности
разборки", "Последовательности
установки" или "Последовательности
сборки".

Название страницы (следующей
за страницей с рисунком
компонентов узла) на которой
приводится информация о местах
применения смазки и герметика
или клея.

ОБЩИЕ СВЕДЕНИЯ –

Как пользоваться

руководством

00-6

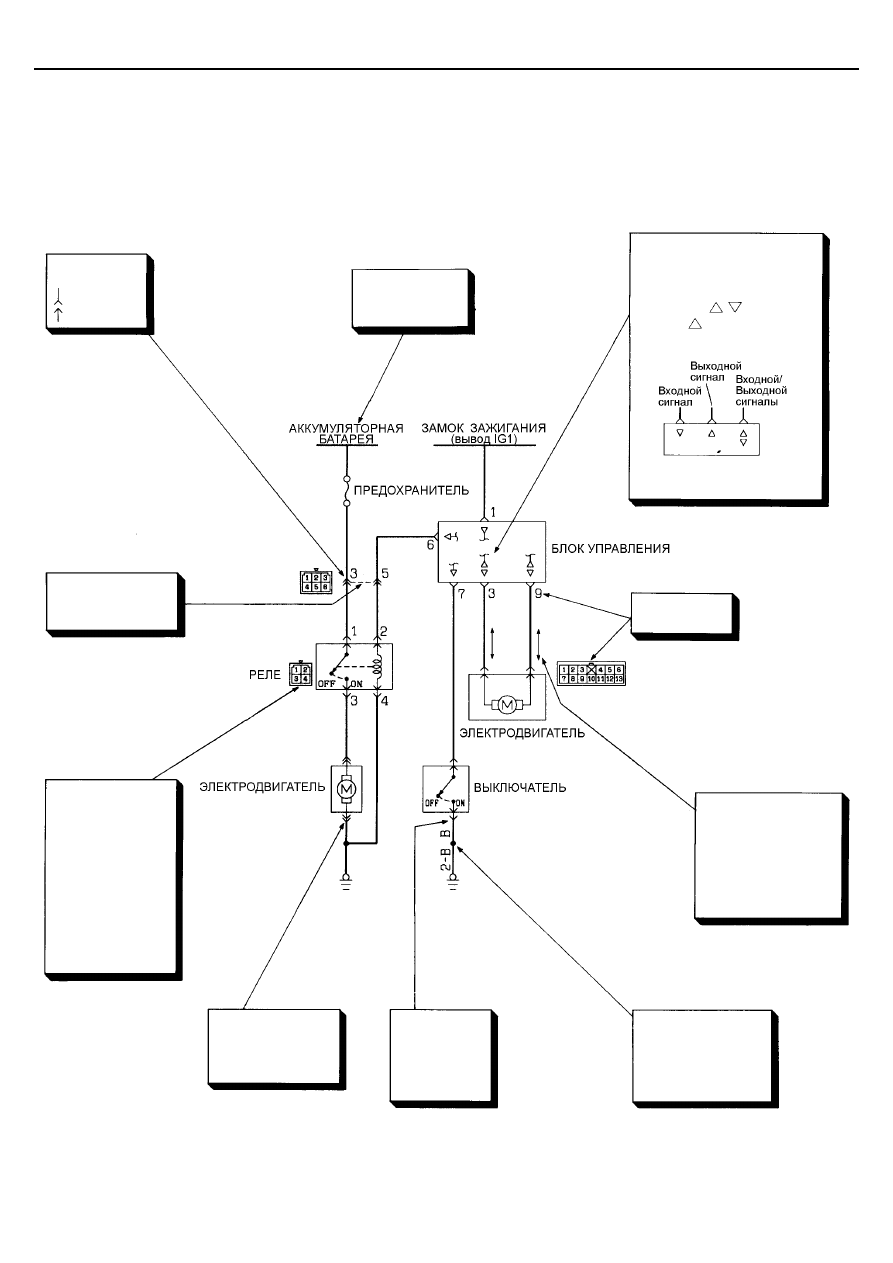

ОБЪЯСНЕНИЯ ПО СОДЕРЖАНИЮ ЭЛЕКТРОСХЕМ

Ниже представлено описание символов, которые
используются на электросхемах.

ПРИМЕЧАНИЕ
Для получения более подробной информации о
электросхемах, обратитесь к отдельному руководству
"СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ" (ELECTRICAL WIRING).

Указывает
источник
питания.

Показывает
тип разъема:

: "мама'
: "папа"

Прерывистая (---)
линия указывает
общий разъем.

Указывает
номер вывода.

Нумерация выводов
разъема со стороны
устройства (для
промежуточного
разъема, со
стороны разъема
"папа") указана при
взгляде на разъем со
стороны выводов
(со стороны
подсоединения
разъема).

Показывает, что
разъем со стороны
устройства
включает проводку.

Показывает, что
разъем под-
соединяется
непосредствен-
но к устройству.

Направление тока
указывается
стрелкой.
В данном случае,
ток в обоих
направлениях,
вверх или вниз.

Показывает точку
разветвления провода,
в которой изменяется
диаметр или цвет
провода.

ОБЩИЕ СВЕДЕНИЯ

 – Идентификация автомобиля

00-7

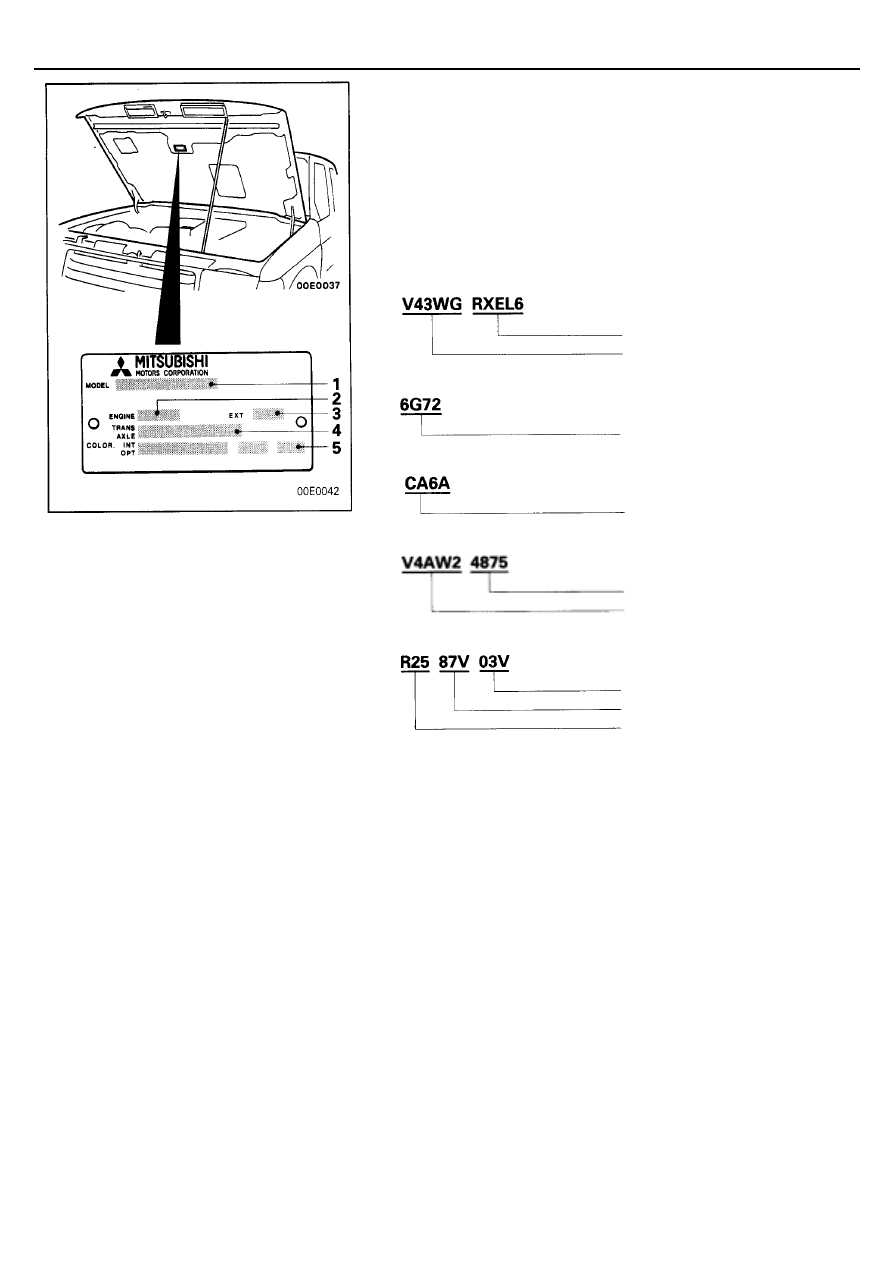

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА

Идентификационная табличка приклепана на капоте со стороны моторного
отсека.
На табличке указаны код модели автомобиля, модель двигателя, тип
трансмиссии, и код краски кузова.

MODEL

1.

Серия модели
Модель автомобиля

ENGINE

2.

Модель двигателя

EXT

3.

Код экстерьера
(наружные элементы кузова)

TRANS AXLE

4.

Тип дифференциала
(Rear differential reduction)
Модель коробки передач

COLOR, INT OPT

5.

Код оборудования
Код интерьера
Код краски кузова

Для одноцветных автомобилей должен быть указан код краски кузова.
Для двухцветных автомобилей код каждой краски должен быть указан
последовательно.

ОБЩИЕ СВЕДЕНИЯ

 – Идентификация автомобиля

00-8

МОДЕЛИ

Автомобили выпуска до Октября, 1993
<2-Х ДВЕРНЫЕ МОДЕЛИ>

Код модели

Тип кузова

Модель двигателя

Модель коробки
передач

Топливная система

V21C

NSEL6

4G64 (2,351 л.)

V5M21 (5M/T)

MPI

V24C

NSFL6

CANVAS TOP

4D56 (2,477 л.)
с турбокомпрессором
и промежуточным
охладителем

V5MT1 (5M/T)

Система впрыска
дизельного топлива

V23C

GRHEL6

CANVAS TOP
с накладкой крыла

6G72 (2,972 л.)

V4AW2 (4A/T)

MPI

V21W

NHEL6

WAGON

4G64 (2,351 л.)

V5M21 (5M/T)

MPI

NAFL6

NBFL6

NDFL6

V24W

NHFL6/R6

WAGON

NCFL6

V24WG

NXFL6/R6

4D56 (2,477 л.)
с турбокомпрессором
и промежуточным
охладителем

Система впрыска
дизельного топлива

GNXEL6/R6

V5MT1 (5M/T)

V23W

GRXEL6/R6

WAGON
с накладкой крыла

6G72 (2,972 л.)

V4AW2 (4A/T)

MPI

<4-Х ДВЕРНЫЕ МОДЕЛИ>

Код модели

Тип кузова

Модель двигателя

Модель коробки
передач

Топливная система

V41W

NHEL6

4G64 (2,351 л.)

V5M21 (5M/T)

MPI

NDFL6

WAGON

NDFCL6

WAGON
без 3-го ряда сидений

NHFL6

V5MT1 (5M/T)

V44W

RHFL6

WAGON

V4AW2 (4A/T)

NXFL6/R6

V5MT1 (5M/T)

RXFL6/R6

WAGON
с накладкой крыла

V4AW2 (4A/T)

NXFCL6

V5MT1 (5M/T)

V44WG

RXFCL6

WAGON
с накладкой крыла,
без 3-го ряда сидений

4D56 (2,477 л.)
с турбокомпрессором
и промежуточным
охладителем

V4AW2 (4A/T)

Система впрыска
дизельного топлива

NHECL6

V5MT1 (5M/T)

RHECL6

WAGON
без 3-го ряда сидений

V4AW2 (4A/T)

GNXEL6/R6

V5MT1 (5M/T)

GRXEL6/R6

WAGON
с накладкой крыла

V4AW2 (4A/T)

GNXECL6

V5MT1 (5M/T)

V43W

GRXECL6

WAGON
с накладкой крыла,
без 3-го ряда сидений

6G72 (2,972 л.)

V4AW2 (4A/T)

MPI
