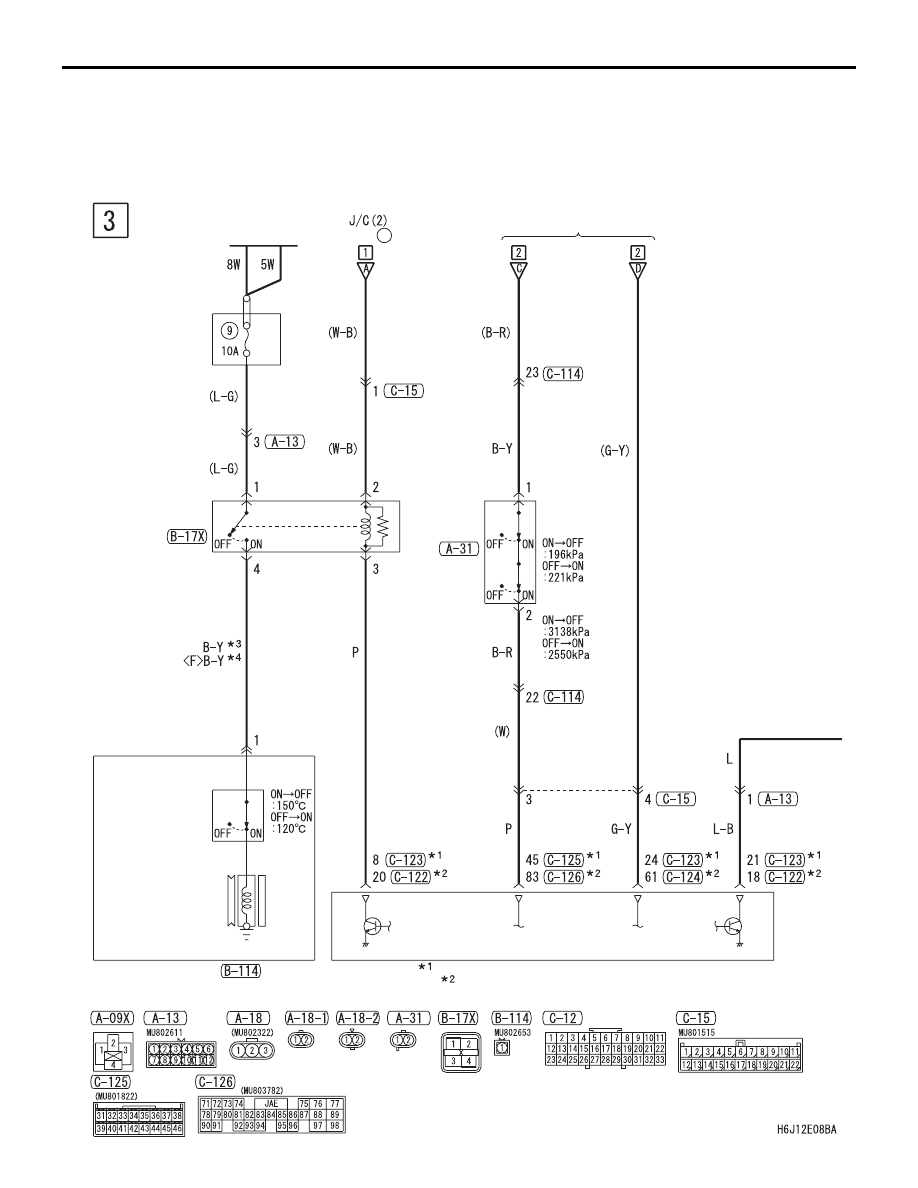

AUTOMATIC AIR CONDITIONER

CIRCUIT DIAGRAMS

90-266

AUTOMATIC AIR CONDITIONER <LHD> (CONTINUED)

RELAY
BOX

ENGINE-ECU

(FUSE     )

5

ENGINE-A/T-ECU

BATTERY

A/C-ECU

A/C
COMPRESSOR
RELAY

MAGNETIC
CLUTCH

A/C COMPRESSOR

DUAL
PRESSURE
SWITCH

LOW-
PRESSURE
SIDE

HIGH-
PRESSURE
SIDE

A/C
REFRIGERANT
TEMPERATURE
SWITCH

AUTOMATIC AIR CONDITIONER

CIRCUIT DIAGRAMS

90-267

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

COOLING FAN MOTOR
DRIVE CONTROL UNIT

NOTE

M/T
A/T
4G1
4G6

:
:
:
:

ENGINE
CONTROL
RELAY

FUSIBLE
LINK

2

RADIATOR
FAN RELAY

RADIATOR
FAN MOTOR

CONDENSER
FAN MOTOR

SMOOTHING
CIRCUIT

FIELD EFFECT
TRANSISTOR
CIRCUIT

INPUT
SIGNAL
PROCESSING

DRIVE
CIRCUIT

TEMPERATURE
DETECTION

CURRENT
DETECTION

ENGINE
CONTROL
SYSTEM

AUTOMATIC AIR CONDITIONER

CIRCUIT DIAGRAMS

90-268

AUTOMATIC AIR CONDITIONER <LHD> (CONTINUED)

AIR MIXING
DOOR
CONTROL
MOTOR AND
POTENTIOMETER

HEATER
WATER
TEMPERATURE
SENSOR

AIR
THERMO
SENSOR

OUTSIDE
THERMO
SENSOR

INSIDE AIR
TEMPERATURE
SENSOR

DEDICATED IC

DEDICATED IC

OUTSIDE/INSIDE
AIR SELECTION
DAMPER CONTROL
MOTOR

(FUSE     )

5

FRONT
SIDE

A/C-ECU

AUTOMATIC AIR CONDITIONER

CIRCUIT DIAGRAMS

90-269

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

MODE SELECTION
DAMPER CONTROL
MOTOR AND
POTENTIOMETER

DEDICATED IC

1

FUSIBLE
LINK

DIAGNOSIS
CONNECTOR

DEFOGGER AND
DOOR MIRROR
HEATER

PHOTO SENSOR
