HEATER

CIRCUIT DIAGRAMS

90-254

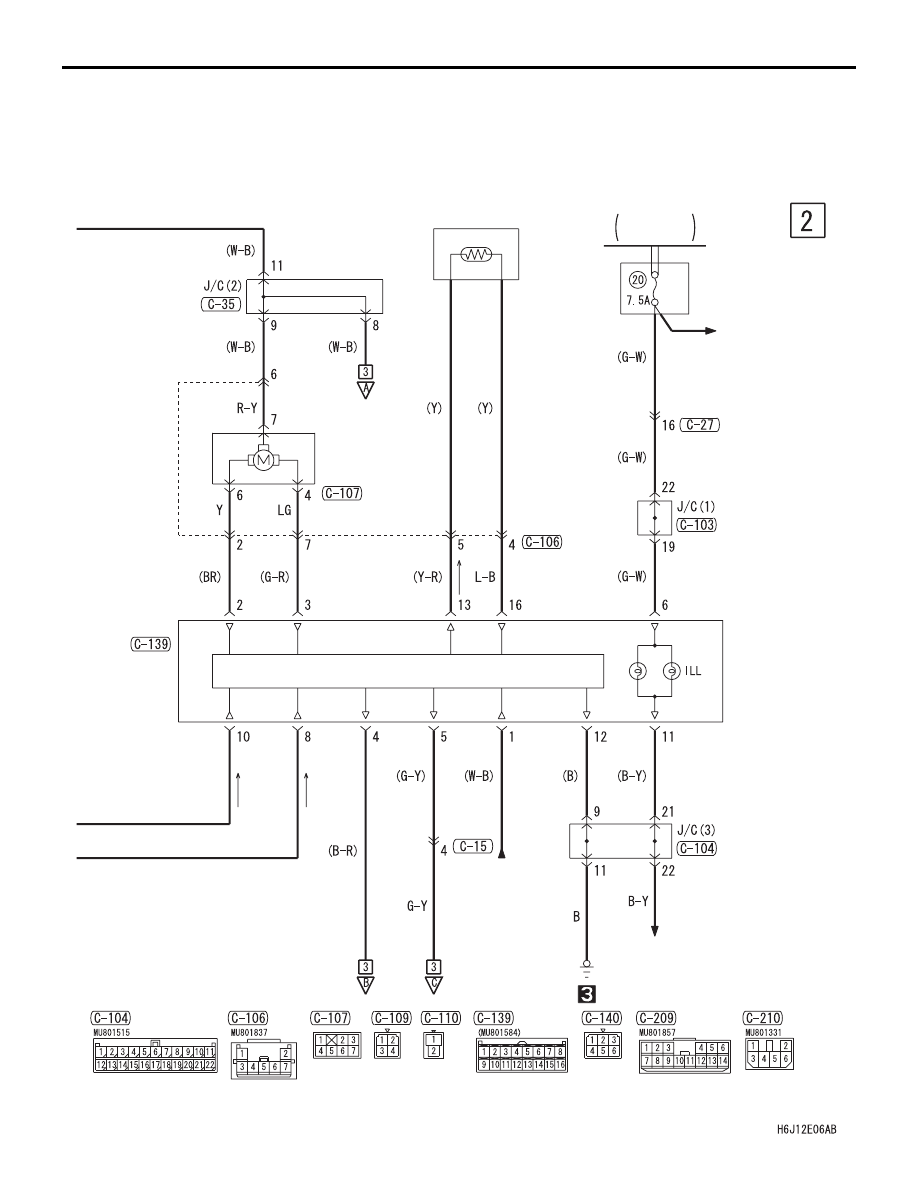

HEATER <RHD> (CONTINUED)

A/C
COMPRESSOR
RELAY

ENGINE-
ECU

HEATER
CONTROL UNIT

NO
CONNECTION

BATTERY

RELAY
BOX

NO
CONNECTION

(FUSE     )

5

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple

HEATER

CIRCUIT DIAGRAMS

90-255

NOTES

MANUAL AIR CONDITIONER

CIRCUIT DIAGRAMS

90-256

MANUAL AIR CONDITIONER

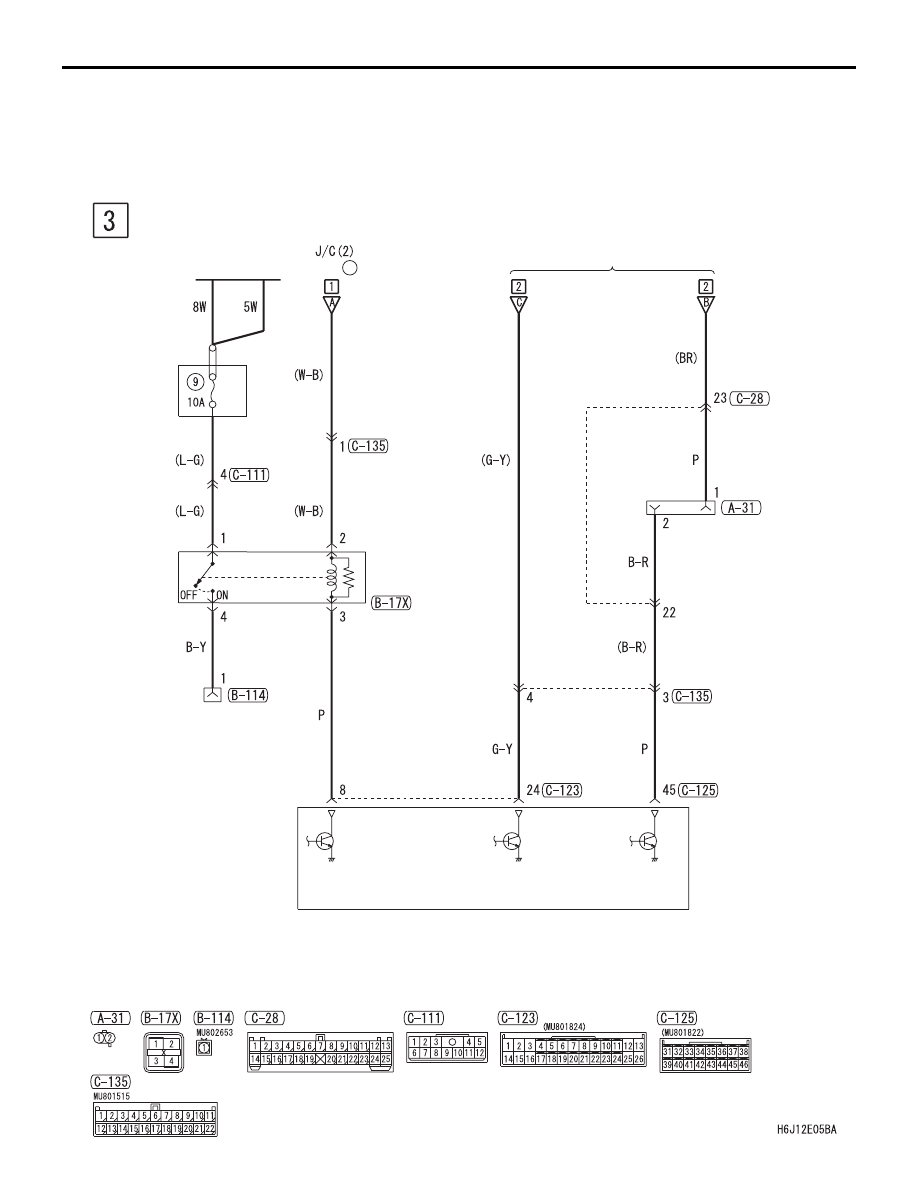

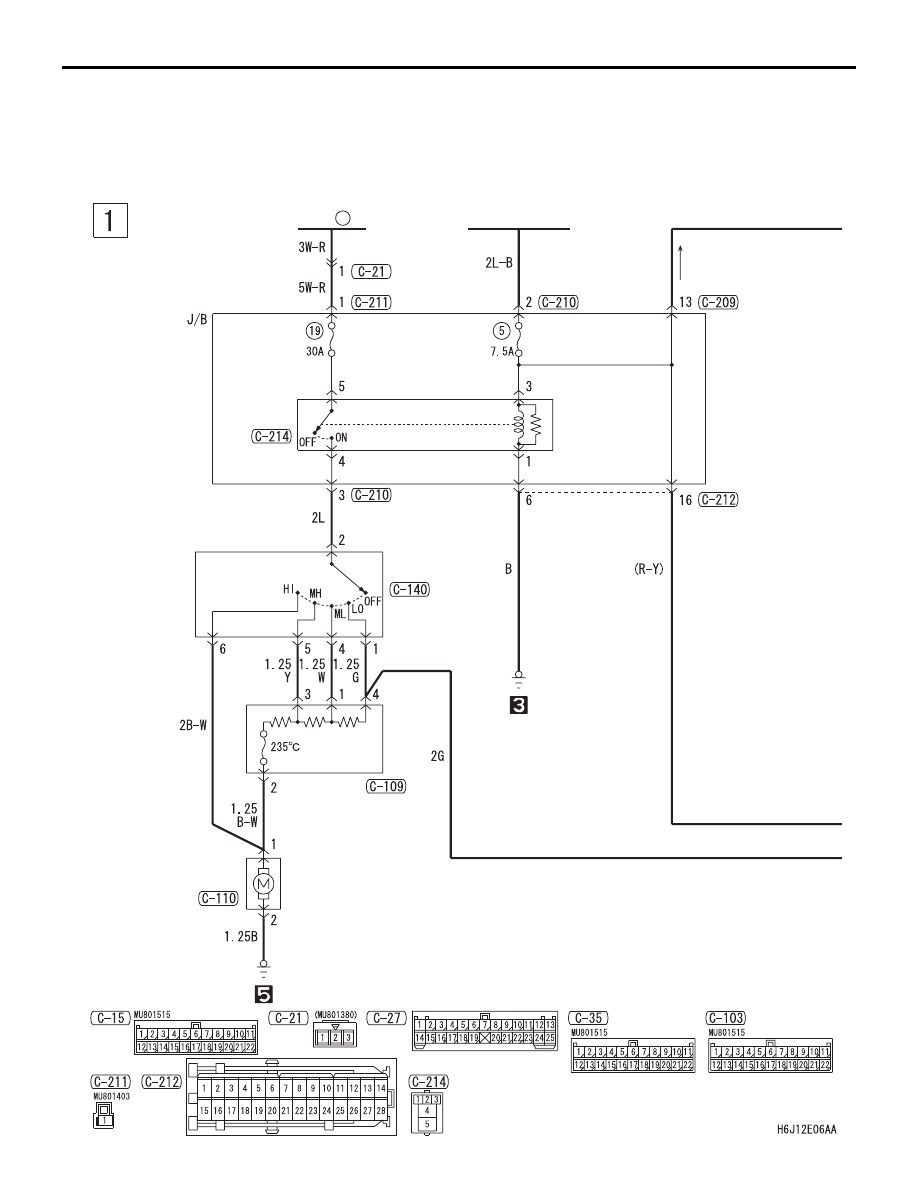

MANUAL AIR CONDITIONER <LHD>

M1901005502059

IGNITION
SWITCH (IG2)

FUSIBLE
LINK

1

BLOWER
RELAY

BLOWER
SWITCH

RESISTOR

BLOWER
MOTOR

MANUAL AIR CONDITIONER

CIRCUIT DIAGRAMS

90-257

REAR WINDOW
DEFOGGER AND
DOOR MIRROR
HEATER

HEATER CONTROL PANEL

OUTSIDE/INSIDE
AIR SELECTION
DAMPER CONTROL
MOTOR

TAIL LAMP
RELAY

FRONT-ECU

A/C-ECU

RHEOSTAT

AIR THERMO
SENSOR

RELAY
BOX

TAIL LAMP, POSITION
LAMP, LICENCE
PLATE LAMP AND
LIGHTING MONITOR
BUZZER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple
