HEADLAMP LEVELLING SYSTEM

CIRCUIT DIAGRAMS

90-170

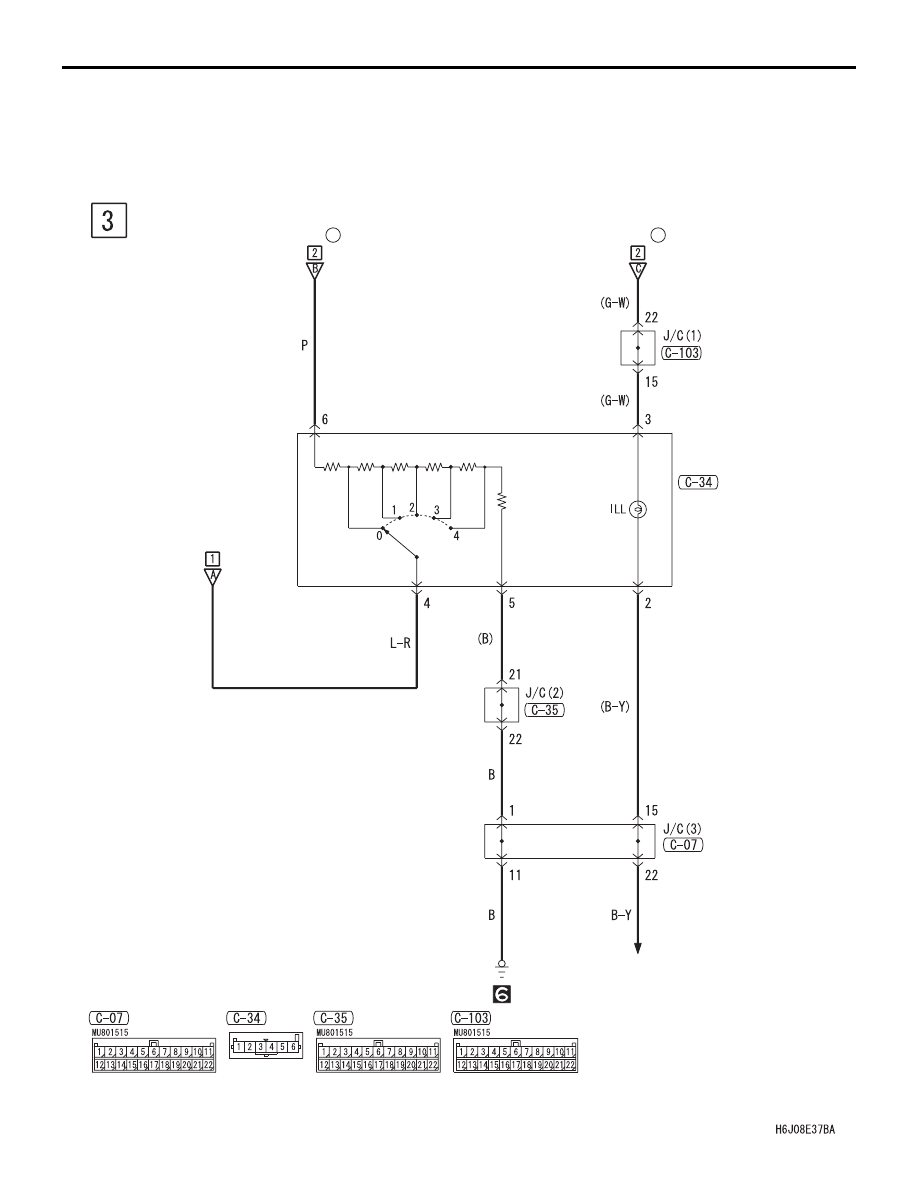

HEADLAMP LEVELLING SYSTEM <RHD> (CONTINUED)

RELAY BOX

(FUSE     )

19

20

(FUSE     )

HEADLAMP
LEVELLING
SWITCH

FRONT
COMBINATION
LAMP

RHEOSTAT

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

RELAY BOX

HEADLAMP LEVELLING SYSTEM

CIRCUIT DIAGRAMS

90-171

NOTES

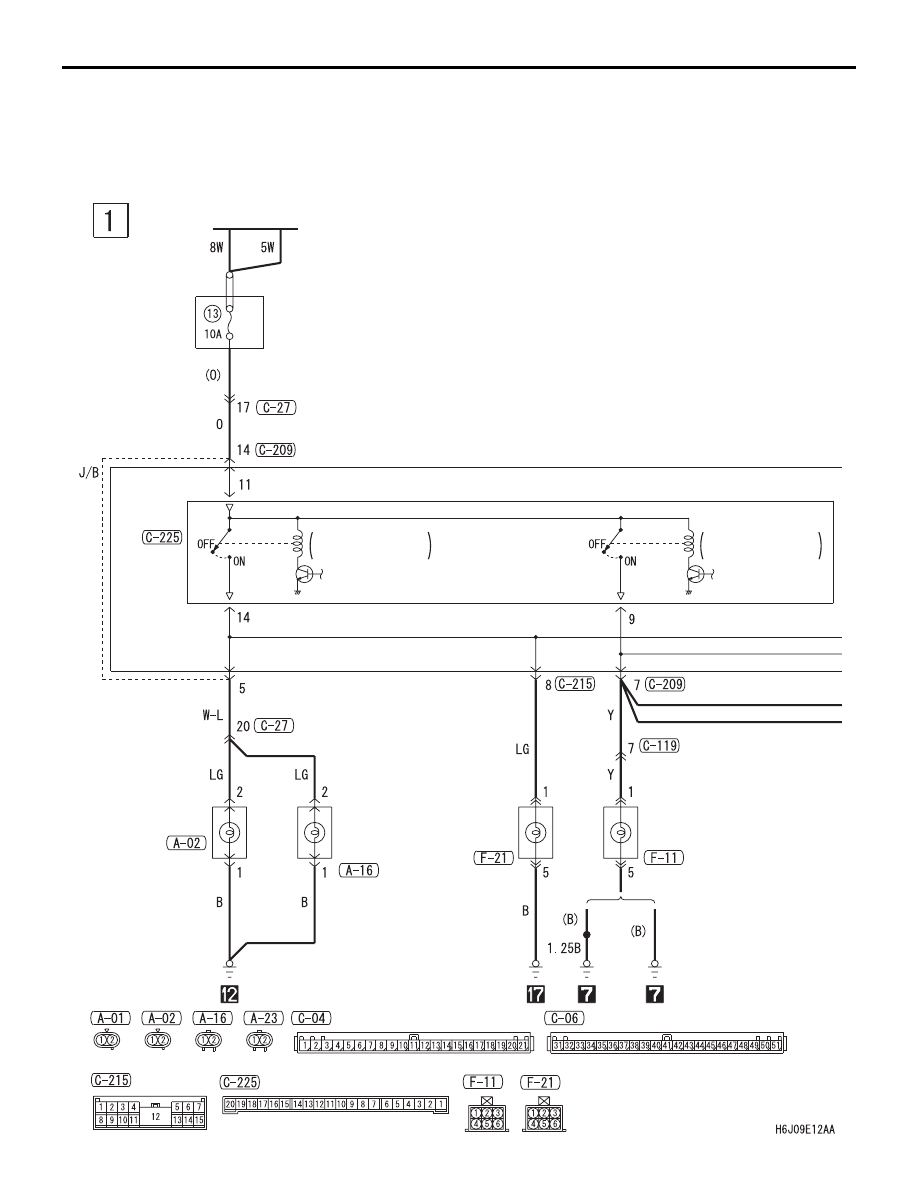

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

CIRCUIT DIAGRAMS

90-172

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

TURN SIGNAL LAMP AND HAZARD WARNING LAMP <LHD>

M1901002901873

BATTERY

RELAY
BOX

SIDE TURN
SIGNAL LAMP
(LH)

TURN-SIGNAL
LAMP RELAY: LH

ETACS-
ECU

TURN-SIGNAL
LAMP RELAY: RH

FRONT
TURN
SIGNAL
LAMP (LH)

REAR
COMBINATION
LAMP (RH)

REAR
COMBINATION
LAMP (LH)

SEDAN

WAGON

J/B SIDE

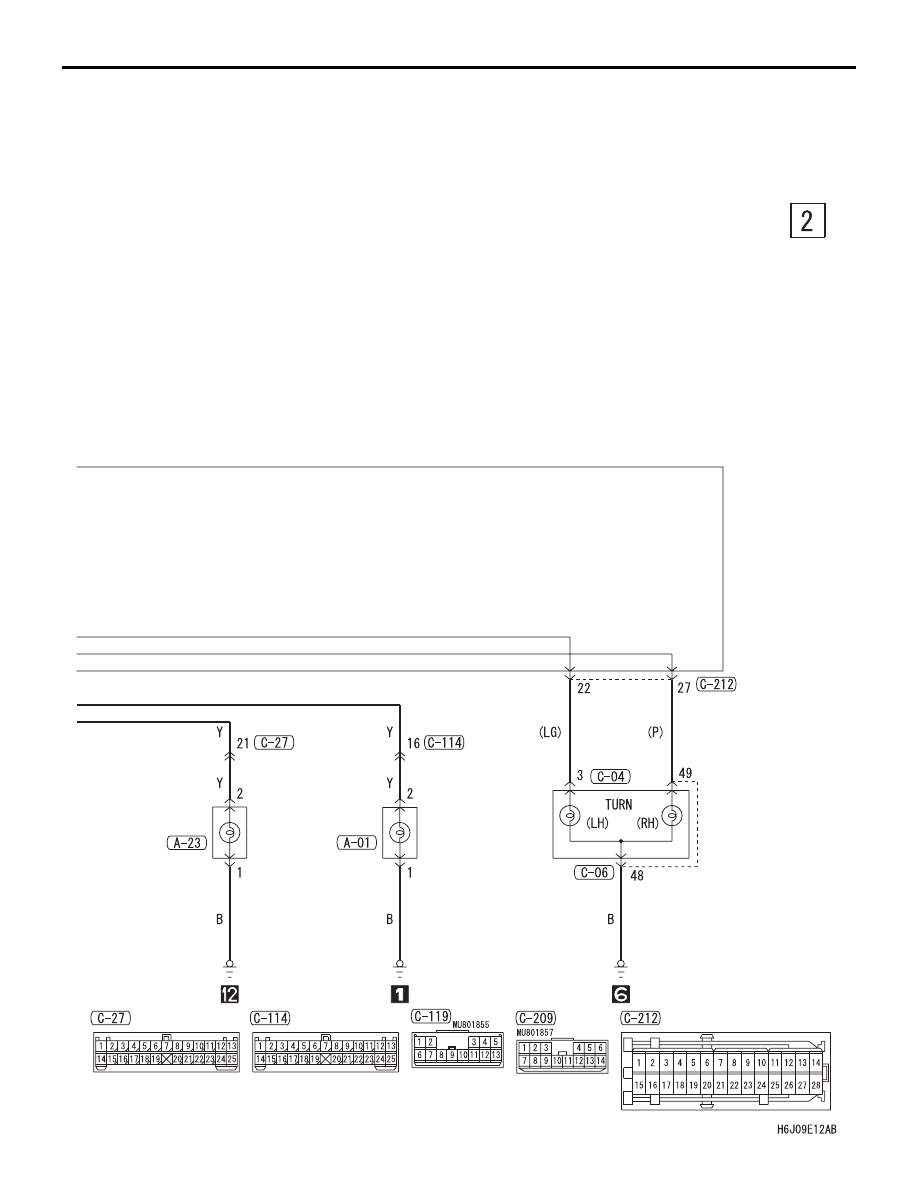

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

CIRCUIT DIAGRAMS

90-173

FRONT TURN
SIGNAL LAMP
(RH)

SIDE TURN
SIGNAL LAMP
(RH)

COMBINATION
METER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue    W : White
Y : Yellow     SB : Sky blue     BR : Brown    O : Orange
GR : Grey     R : Red     P : Pink     V : Violet    PU : Purple
