AIR CONDITIONING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-197

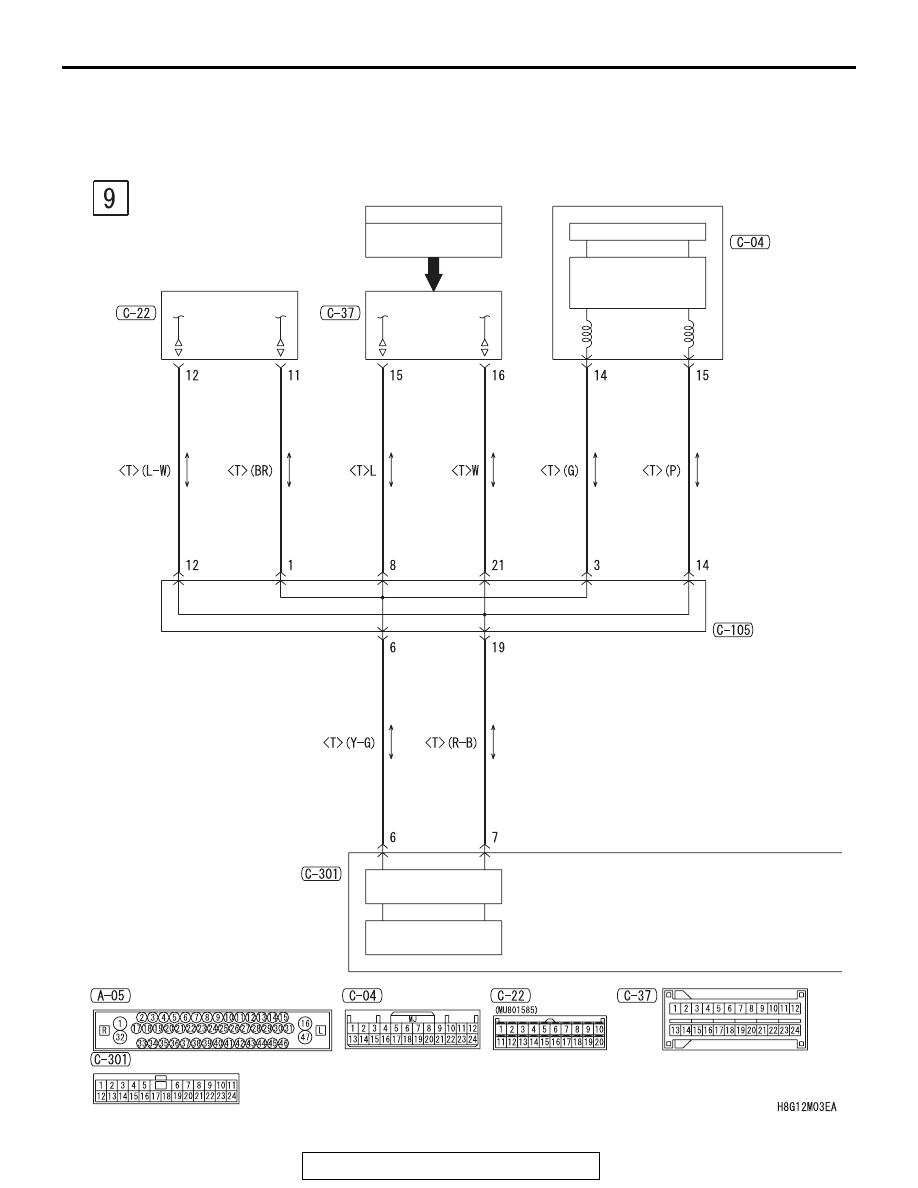

OUTSIDE/INSIDE AIR SELECTION
DAMPER CONTROL MOTOR

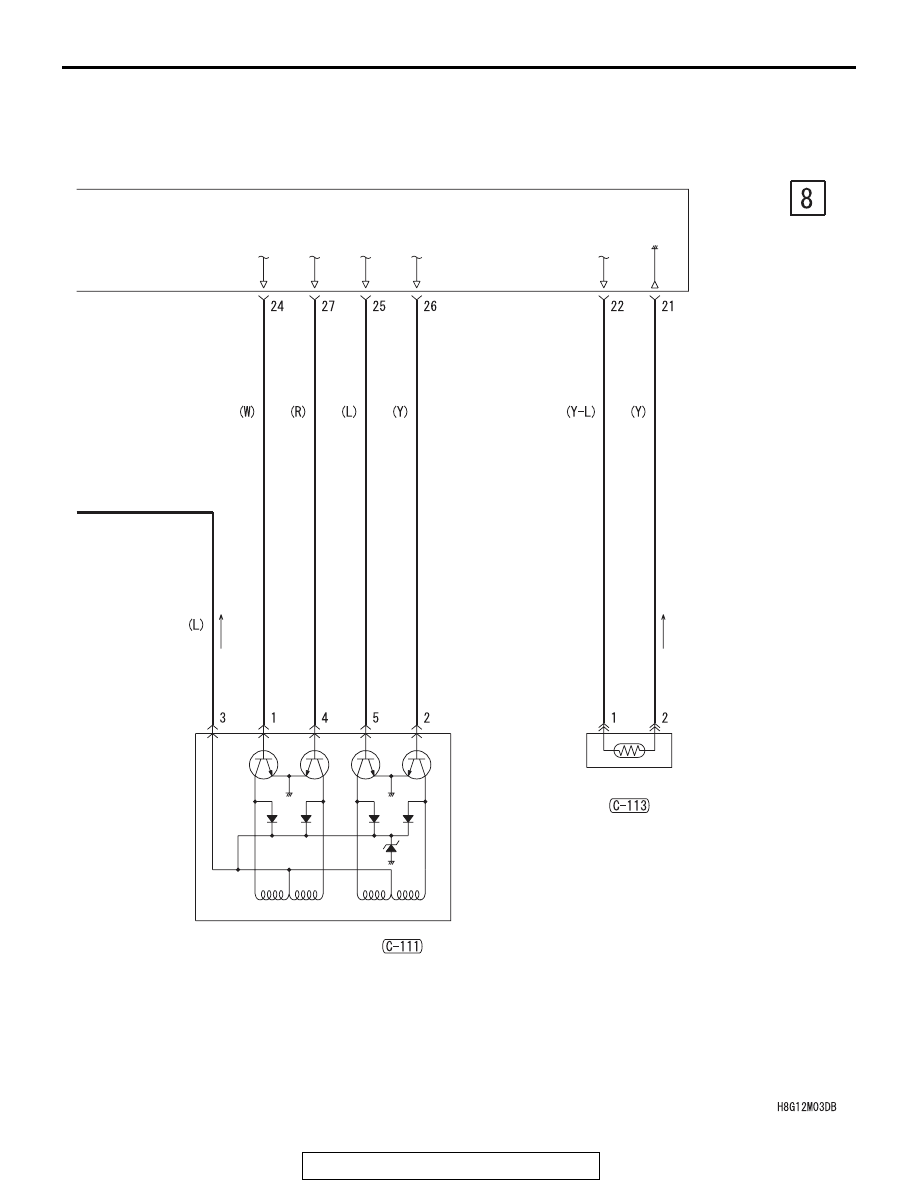

FIN THERMO
SENSOR

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

AIR CONDITIONING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-198

AIR CONDITIONING SYSTEM (CONTINUED)

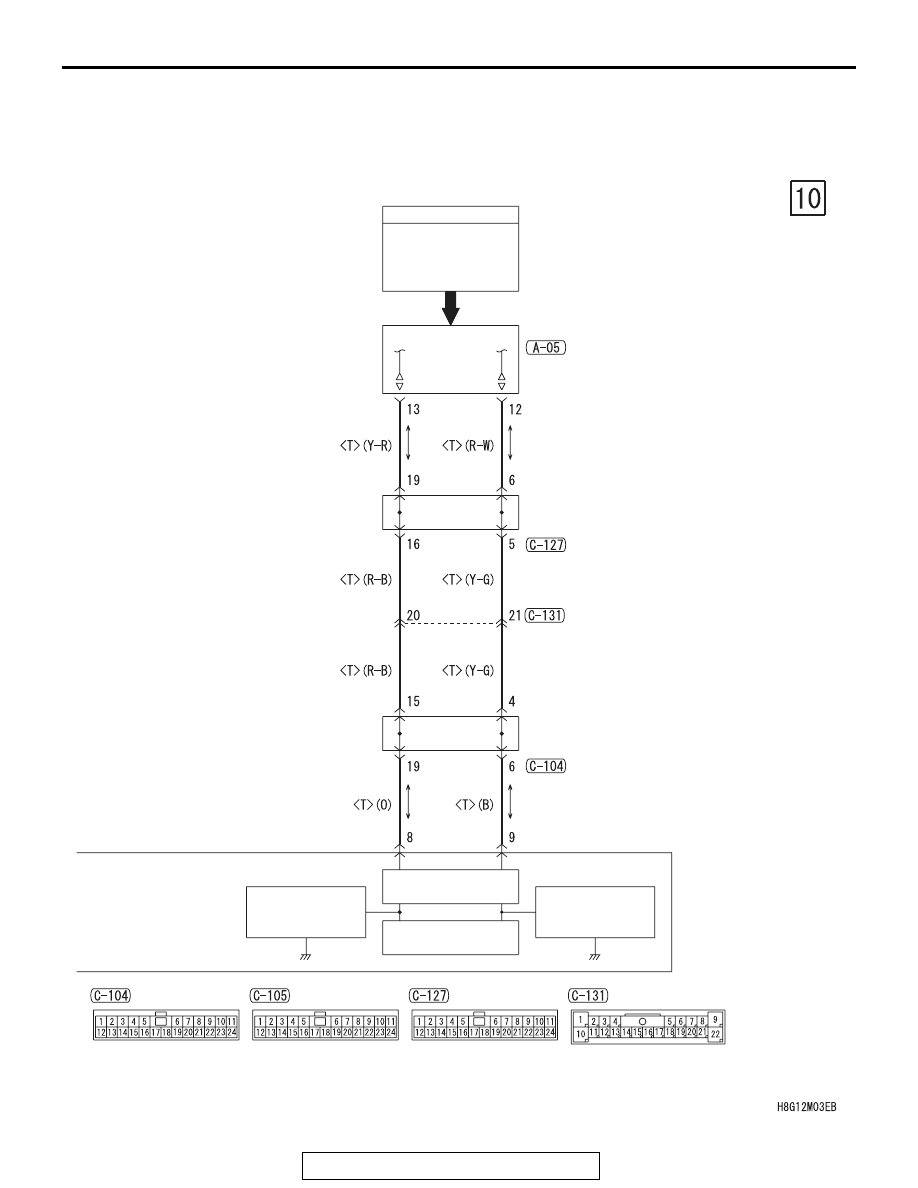

INPUT SIGNAL

IMPACT SENSOR

CPU

CAN
DRIVE CIRCUIT

COMBINATION
METER

INTERFACE
CIRCUIT

CAN
DRIVE CIRCUIT

SRS-ECU

A/C-ECU

ETACS-ECU

JOINT
CONNECTOR
(CAN1)

AIR CONDITIONING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-199

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

ANALOG
INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

ANALOG
INTERFACE
CIRCUIT

CAN
DRIVE CIRCUIT

JOINT
CONNECTOR
(CAN3)

JOINT
CONNECTOR
(CAN2)

ASC-ECU

INPUT SIGNAL

·FRONT WHEEL
 SPEED SENSOR
·REAR WHEEL
 SPEED SENSOR

AIR CONDITIONING SYSTEM

TSB Revision

CIRCUIT DIAGRAMS

90-200

AIR CONDITIONING SYSTEM (CONTINUED)

FUSIBLE
LINK

29

FUSIBLE
LINK

28

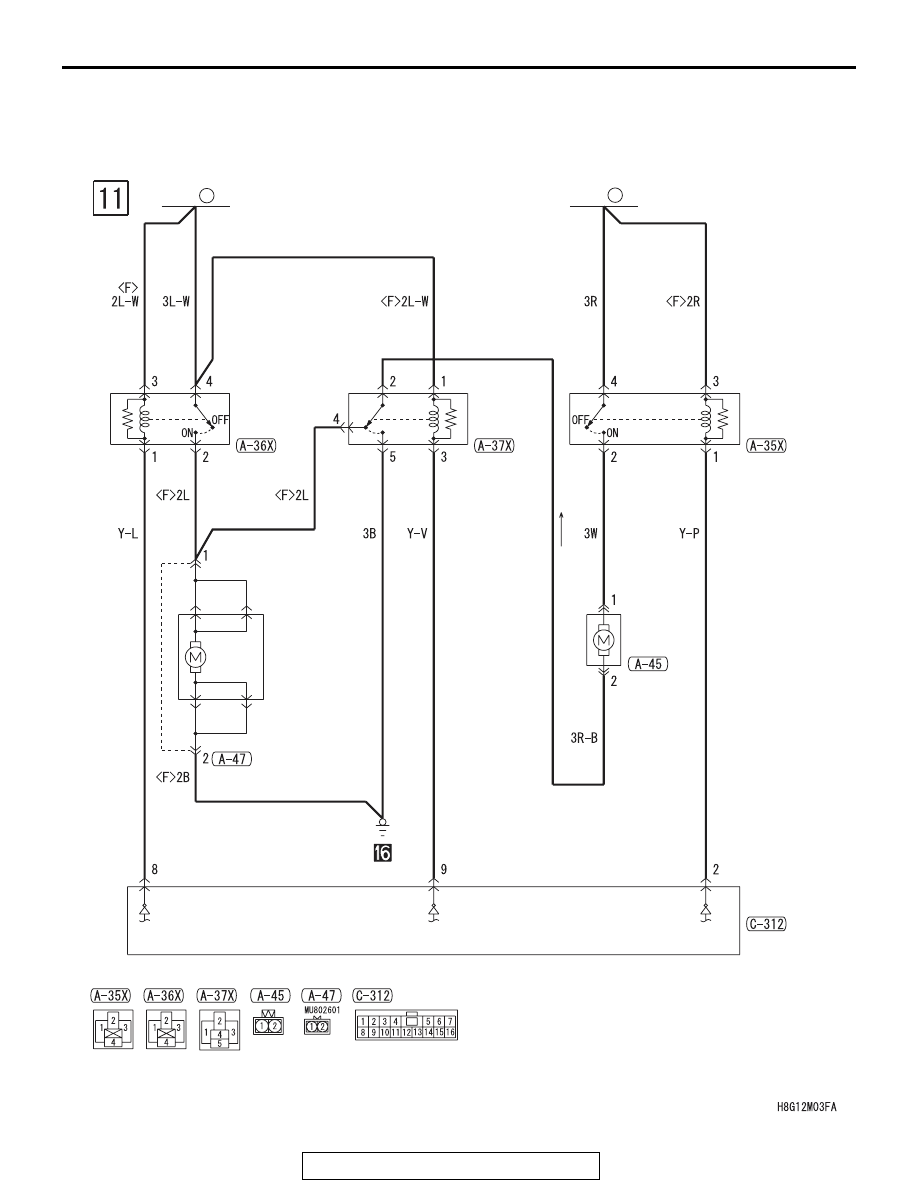

RADIATOR
FAN
RELAY

FAN
CONTROL
RELAY

CONDENSER
FAN
RELAY

RADIATOR
FAN
MOTOR

CONDENSER
FAN
MOTOR

ETACS-
ECU

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER
