55-1

GROUP 55

HEATER, AIR



CONDITIONER AND



VENTILATION

CONTENTS

SERVICE SPECIFICATIONS. . . . . . .

55-3

LUBRICANTS  . . . . . . . . . . . . . . . . . .

55-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

55-3

TROUBLESHOOTING . . . . . . . . . . . .

55-5

DIAGNOSIS TROUBLESHOOTING FLOW

55-5

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

55-5

DIAGNOSIS CODE CHART . . . . . . . . . . . .

55-5

DIAGNOSTIC TROUBLE CODE



PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

55-6

TROUBLE SYMPTOM CHART. . . . . . . . . .

55-29

SYMPTOM PROCEDURES . . . . . . . . . . . .

55-29

DATA LIST REFERENCE TABLE  . . . . . . .

55-100

ACTUATOR TEST TABLE . . . . . . . . . . . . .

55-101

CHECK AT ENGINE-A/T ECU TERMINALS

55-101

CHECK AT A/C-ECU TERMINALS. . . . . . .

55-102

ON-VEHICLE SERVICE. . . . . . . . . . .

55-104

MAGNETIC CLUTCH TEST . . . . . . . . . . . .

55-104

COMPRESSOR DRIVE BELT



ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

55-104

DUAL PRESSURE SWITCH CHECK . . . . .

55-104

CHARGING AND DISCHARGING . . . . . . .

55-104

REFILLING OF OIL IN THE A/C SYSTEM .

55-104

PERFORMANCE TEST  . . . . . . . . . . . . . . .

55-104

REFRIGERANT LEAK REPAIR



PROCEDURE . . . . . . . . . . . . . . . . . . . . . . .

55-105

COMPRESSOR NOISE CHECK. . . . . . . . .

55-106

POWER RELAY CHECK. . . . . . . . . . . . . . .

55-107

IDLE-UP OPERATION CHECK. . . . . . . . . .

55-107

CLEAN AIR FILTER REPLACEMENT



PROCEDURE . . . . . . . . . . . . . . . . . . . . . . .

55-108

HEATER CONTROL ASSEMBLY AND



A/C SWITCH . . . . . . . . . . . . . . . . . . . .

55-108

REMOVAL AND INSTALLATION  . . . . . . . .

55-108

HEATER UNIT, HEATER CORE,



BLOWER ASSEMBLY AND



EVAPORATOR UNIT . . . . . . . . . . . . .

55-109

REMOVAL AND INSTALLATION  . . . . . . . .

55-109

HEATER UNIT. . . . . . . . . . . . . . . . . . . . . . .

55-110

DISASSEMBLY AND REASSEMBLY <LHD>

55-110

DISASSEMBLY AND REASSEMBLY <RHD>

55-111

BLOWER ASSEMBLY. . . . . . . . . . . . . . . . .

55-112

DISASSEMBLY AND REASSEMBLY . . . . .

55-112

MODE SELECTION DAMPER CONTROL
MOTOR, AIR MIXING DAMPER CONTROL
MOTOR, OUTSIDE/INSIDE AIR



SELECTION DAMPER CONTROL



MOTOR AND BLOWER MOTOR . . . .

55-113

REMOVAL AND INSTALLATION  . . . . . . . .

55-113

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55-114

Continued on next page

55-2

SENSORS  . . . . . . . . . . . . . . . . . . . . .

55-116

REMOVAL AND INSTALLATION . . . . . . . .

55-116

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55-117

EVAPORATOR ASSEMBLY . . . . . . .

55-118

REMOVAL AND INSTALLATION <LHD> . .

55-118

REMOVAL AND INSTALLATION <RHD>  .

55-119

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55-120

OUTSIDE THERMO SENSOR . . . . . .

55-121

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55-121

COMPRESSOR ASSEMBLY AND



TENSION PULLEY. . . . . . . . . . . . . . .

55-122

REMOVAL AND INSTALLATION . . . . . . . .

55-122

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55-123

DISASSEMBLY AND REASSEMBLY . . . . .

55-124

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55-125

CONDENSER AND CONDENSER



FAN MOTOR. . . . . . . . . . . . . . . . . . . .

55-126

REMOVAL AND INSTALLATION  . . . . . . . .

55-126

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55-127

REFRIGERANT LINE . . . . . . . . . . . . .

55-128

REMOVAL AND INSTALLATION <LHD> . .

55-128

REMOVAL AND INSTALLATION <RHD> . .

55-129

DUCTS  . . . . . . . . . . . . . . . . . . . . . . . .

55-130

REMOVAL AND INSTALLATION  . . . . . . . .

55-130

VENTILATORS . . . . . . . . . . . . . . . . . .

55-131

REMOVAL AND INSTALLATION  . . . . . . . .

55-131

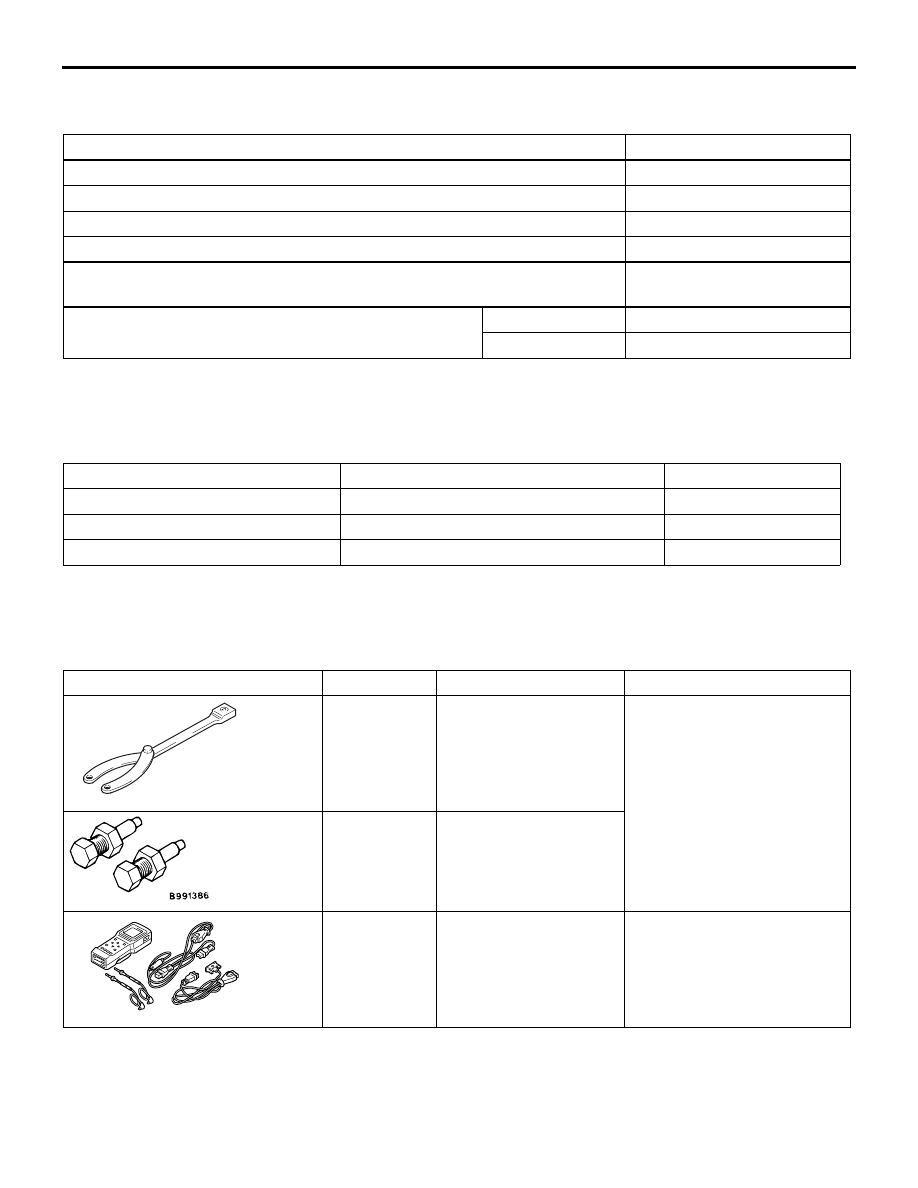

SERVICE SPECIFICATIONS

HEATER, AIR CONDITIONER AND VENTILATION

55-3

SERVICE SPECIFICATIONS

M1552000300515

LUBRICANTS

M1552000400396

SPECIAL TOOLS

M1552000600505

Item

Standard value

Idle speed r/min

850

± 50

Idle-up speed r/min

850

± 50

Air gap (magnetic clutch) mm

0.3

− 0.5

Resistance value for air mixing damper control motor and potentiometer k

Ω Approximately 0.65 − 5.35

Resistance value for mode selection damper control motor and
potentiometer k

Ω

Approximately 0.65

− 5.35

A/C refrigerant temperature switch operating
temperature

°C

Being turned off

150

Being turned on

120

Item

Specified lubricant

Quantity

Compressor refrigerant unit lubricant SUN PAG 56

120 mL

Each connection of refrigerant line

SUN PAG 56

As required

Refrigerant

R134a (HFC-134a)

480

− 520 g

Tool

Number

Name

Use

MB991367

Special spanner

Armature mounting nut of
compressor removal and
installation

MB991386

Pin

MB991502

M.U.T.-II sub-assembly

Automatic A/C check

B991367

B991502

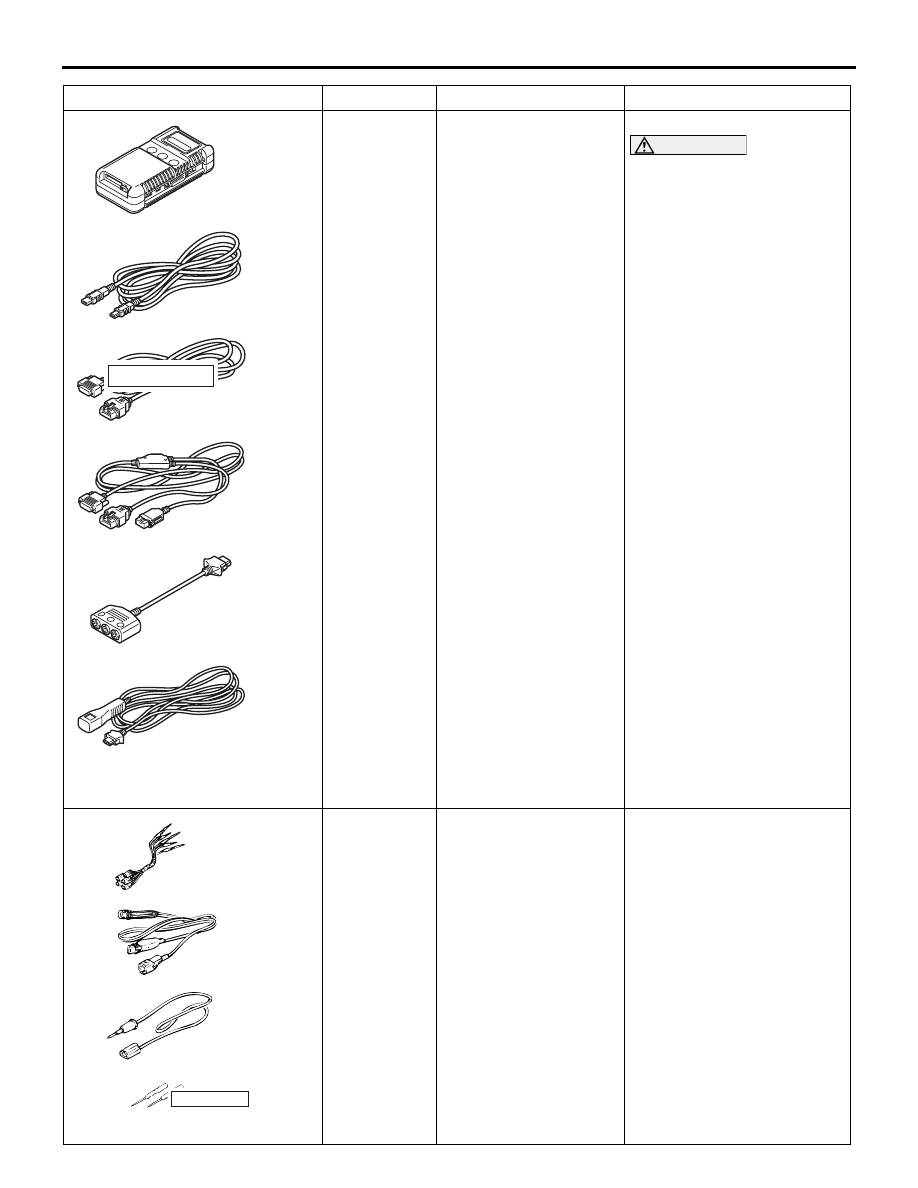

SPECIAL TOOLS

HEATER, AIR CONDITIONER AND VENTILATION

55-4

MB991955
A: MB991824
B: MB991827
C: MB991910
D: MB991911
E: MB991825
F: MB991826

M.U.T.-III sub-assembly
A: Vehicle
Communication
Interface (V. C. I.)
B: M.U.T.-III USB cable
C: M.U.T.-III main
harness A (Vehicles with
CAN communication
system)
D: M.U.T.-III main
harness B (Vehicles
without CAN
communication system)
E: M.U.T.-III
measurement adapter
F: M.U.T.-III trigger
harness

Automatic A/C check

CAUTION

M.U.T.-III main harness B
(MB991911) should be
used. M.U.T.-III main
harness A should not be
used for this vehicle.

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Harness set

a. Check harness
b. LED harness
c. LED harness adapter
d. Probe

Continuity check and voltage
measurement at harness wire
or connector

a. For checking connector

pin contact pressure

b. For checking power supply

circuit

c. For checking power supply

circuit

d. For connecting a locally

sourced tester

Tool

Number

Name

Use

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

DO NOT USE

MB991223

a

d

c

b

DO NOT USE

BA
