11A-1

GROUP 11A

ENGINE

MECHANICAL

CONTENTS

GENERAL INFORMATION . . . . . . . .

11A-2

SERVICE SPECIFICATIONS. . . . . . .

11A-2

SEALANTS  . . . . . . . . . . . . . . . . . . . .

11A-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

11A-3

ON-VEHICLE SERVICE. . . . . . . . . . .

11A-7

DRIVE BELT TENSION CHECK. . . . . . . . .

11A-7

AUTO-TENSIONER CHECK  . . . . . . . . . . .

11A-7

IGNITION TIMING CHECK . . . . . . . . . . . . .

11A-9

IDLE SPEED CHECK . . . . . . . . . . . . . . . . .

11A-10

IDLE MIXTURE CHECK . . . . . . . . . . . . . . .

11A-11

COMPRESSION PRESSURE CHECK. . . .

11A-11

MANIFOLD VACUUM CHECK . . . . . . . . . .

11A-12

LASH ADJUSTER CHECK . . . . . . . . . . . . .

11A-13

CRANKSHAFT PULLEY . . . . . . . . . .

11A-15

REMOVAL AND INSTALLATION . . . . . . . .

11A-15

CAMSHAFT AND VALVE STEM



SEAL . . . . . . . . . . . . . . . . . . . . . . . . . .

11A-17

REMOVAL AND INSTALLATION  . . . . . . . .

11A-17

OIL PAN  . . . . . . . . . . . . . . . . . . . . . . .

11A-26

REMOVAL AND INSTALLATION  . . . . . . . .

11A-26

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11A-28

CRANKSHAFT OIL SEAL  . . . . . . . . .

11A-29

REMOVAL AND INSTALLATION  . . . . . . . .

11A-29

CYLINDER HEAD GASKET . . . . . . . .

11A-31

REMOVAL AND INSTALLATION  . . . . . . . .

11A-31

TIMING BELT . . . . . . . . . . . . . . . . . . .

11A-36

REMOVAL AND INSTALLATION  . . . . . . . .

11A-36

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11A-44

ENGINE ASSEMBLY . . . . . . . . . . . . .

11A-46

REMOVAL AND INSTALLATION  . . . . . . . .

11A-46

GENERAL INFORMATION

ENGINE MECHANICAL

11A-2

GENERAL INFORMATION

M1111000100914

Item

4G63

Total displacement mL

1,997

Bore

× Stroke mm

85

× 88

Compression ratio

8.8

Compression chamber

Pentroof

Camshaft arrangement

DOHC

Number of valve

Intake

8

Exhaust

8

Valve timing

Intake opening

BTDC 0

° − 30°

Intake closing

ABDC 80

° − 50°

Exhaust opening

BBDC 58

°

Exhaust closing

ATDC 18

°

Fuel system

Electronically controlled multipoint fuel injection

Rocker arm

Roller type

Auto-lash adjuster

Equipped

SERVICE SPECIFICATIONS

M1112000300609

Item

Standard value

Limit

Drive belt tension

Vibration frequency Hz
(Reference)

110

− 144

−

Tension N (Reference) 245

− 412

−

Basic ignition timing

5

° BTDC ± 3°

−

Ignition timing

Approximately 5

°

BTDC

−

Idle speed r/min

800

± 100

−

CO contents %

0.5 or less

−

HC contents ppm

100 or less

−

Compression pressure kPa-r/min

1,000

− 250

640

− 250

Compression pressure difference of all cylinders kPa

−

Maximum 98

Inlet manifold vacuum kPa

−

Minimum 60

Cylinder head bolt nominal length mm

−

99.4

Balancer timing belt tension (When adjusted) Deflection mm

5

− 7

−

Balancer timing belt tension (When replaced) Deflection mm

5

− 7

−

Balancer timing belt tension (When checked) Deflection mm

5

− 10

−

Timing belt tensioner adjuster rod protrusion amount mm

3.8

− 4.5

−

Timing belt tensioner adjuster rod movement mm

Within 1

−

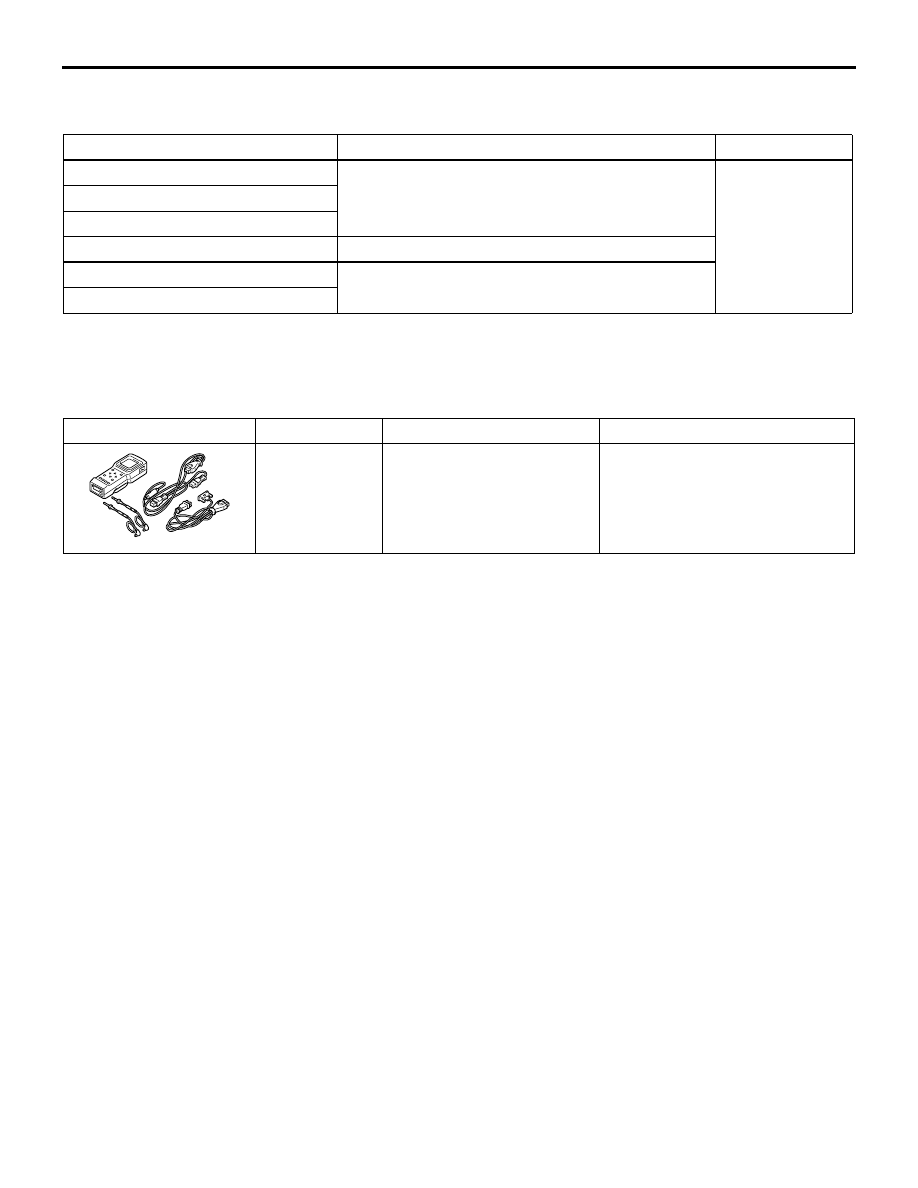

SEALANTS

ENGINE MECHANICAL

11A-3

SEALANTS

M1112000500313

Item

Specified Sealant

Remark

Cylinder head

MITSUBISHI GENUINE PART MD970389 or
equivalent

Semi-drying
sealant

Camshaft position sensor support
Rocker cover
Camshaft end seal

3M ATD Part No.8660 or equivalent

Rocker cover gasket

MITSUBISHI GENUINE PART MD970389 or
equivalent

Engine oil pan

SPECIAL TOOLS

M1112000600882

Tool

Number

Name

Use

B991502

MB991502

M.U.T.-II sub assembly

• Drive belt tension check

• Checking the ignition timing

• Checking the idle speed

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

DO NOT USE

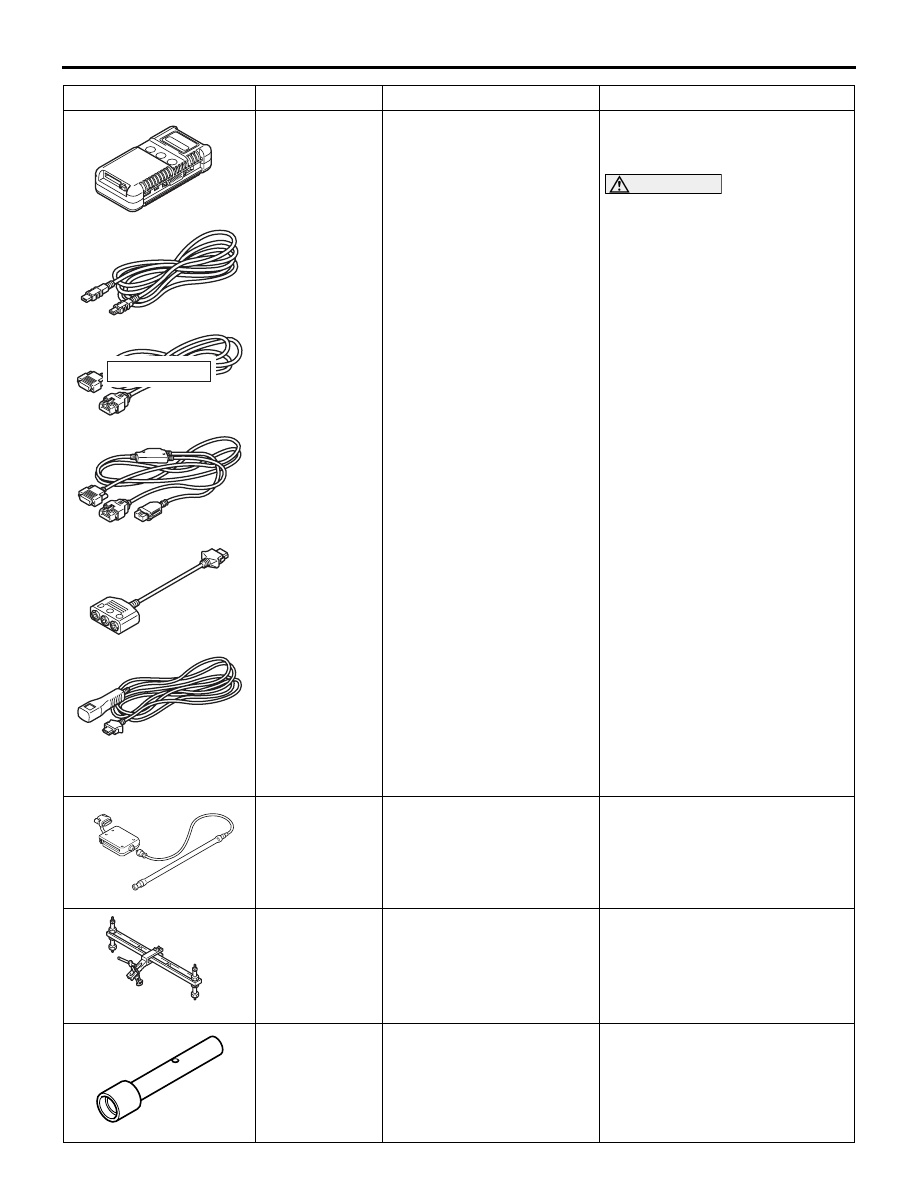

SPECIAL TOOLS

ENGINE MECHANICAL

11A-4

MB991955

A: MB991824
B: MB991827
C: MB991910
D: MB991911
E: MB991825
F: MB991826

M.U.T.-III sub assembly

A: Vehicle communication

interface (V.C.I.)

B: M.U.T.-III USB cable
C: M.U.T.-III main harness

A (Vehicles with CAN
communication system)

D: M.U.T.-III main harness

B (Vehicles without CAN
communication system)

E: M.U.T.-III measurement

adapter

F: M.U.T.-III trigger harness

• Drive belt tension check

• Checking the ignition timing

• Checking the idle speed

CAUTION

If you connect M.U.T.-III main
harness A to a vehicle without
CAN communication system to
use the M.U.T.-III, a pulse signal
may interfere with the
simulated vehicle speed lines,
thus causing the M.U.T.-III
inoperative. Therefore, use the
M.U.T.-III main harness B
(MB991911) instead.

B991668

MB991668

Belt tension meter set

Drive belt tension check (used
together with M.U.T.-II or
M.U.T.-III)

MD998772

MD998772

Valve spring compressor

Compressing valve spring

MD998737

Valve stem seal installer

Valve stem seal installation

Tool

Number

Name

Use
