CIRCUIT DIAGRAMS - ACCESSORIES

3-113

Ignition
switch

Fusible
link

Spare connector
for audio

Rear speaker

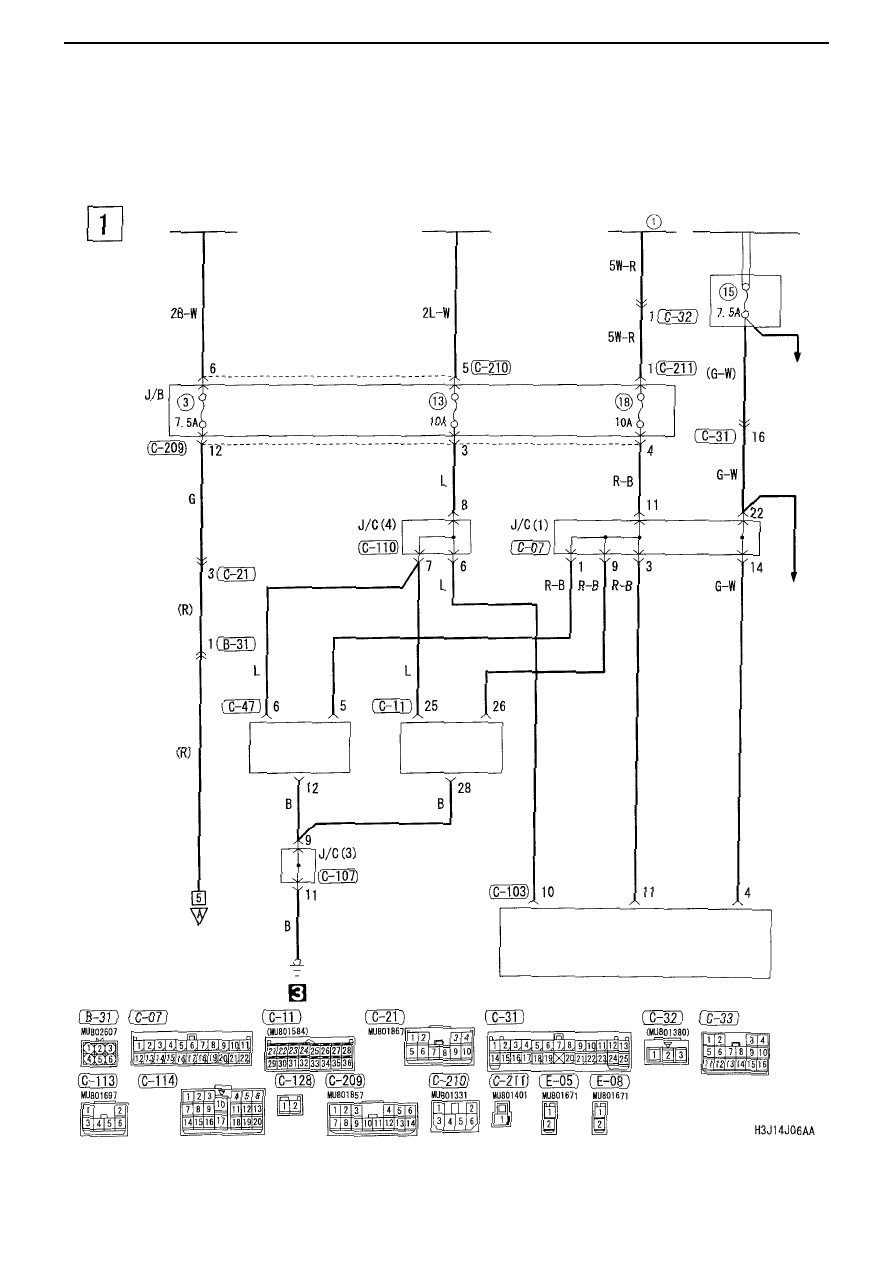

CIRCUIT DIAGRAMS - ACCESSORIES

3-114

DVD-MMCS

M3030018200011

Ignition switch (IG1)

Ignition switch (ACC)

Fusible
link

Front ECU (tail light
relay)

Special-
purpose
fuse

Tail light, front
side light,
licence plate
light, lighting
monitor buzzer

Tail light, front
side light,
licence plate
light, lighting
monitor buzzer

Navigation unit

Multi-centre

display

Audio unit

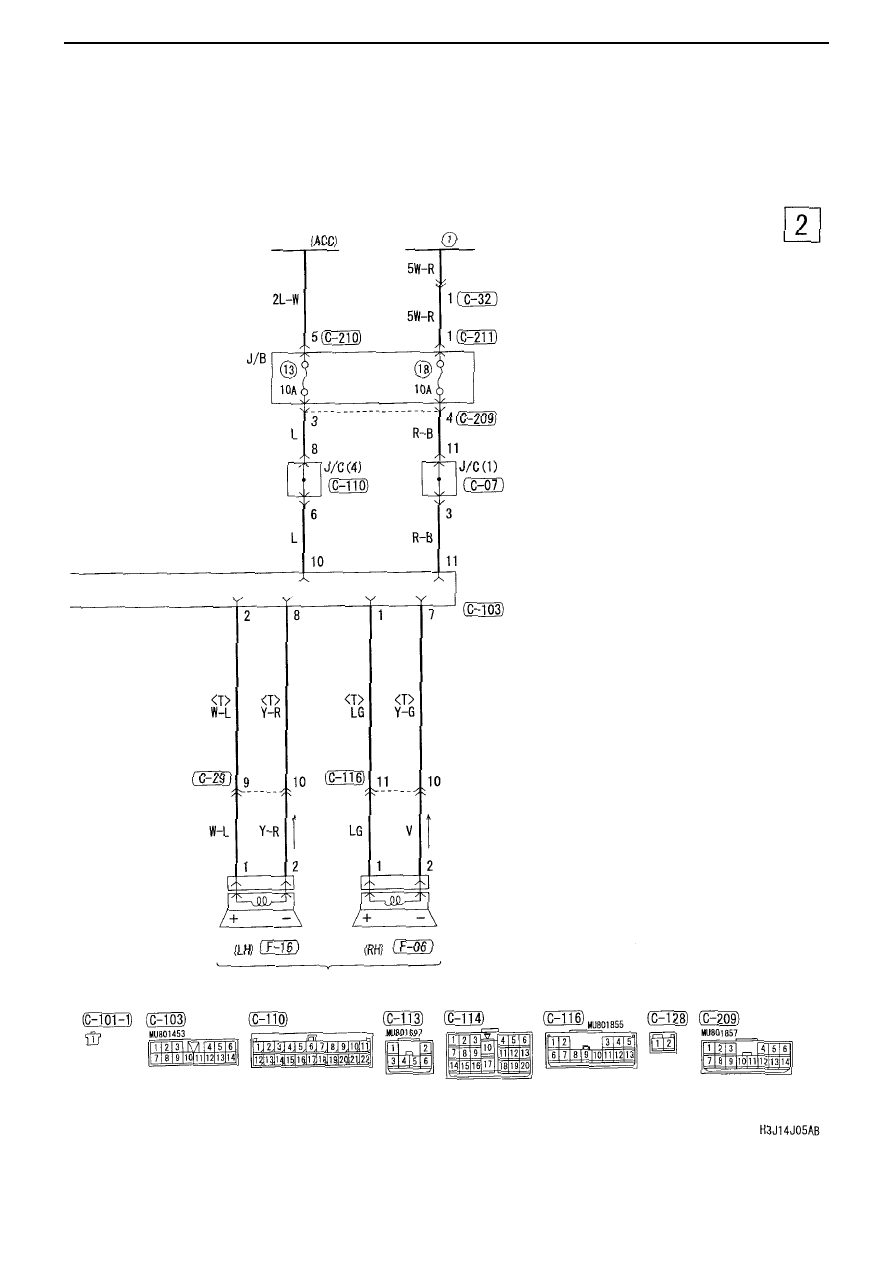

CIRCUIT DIAGRAMS - ACCESSORIES

3-115

Fan cushion switch

MMCS control panel

Audio unit

<Vehicle fitted with 6
speakers>

Loudspeaker (LH)

Loudspeaker (RH)

Front door speaker (LH)

Front door speaker (RH)

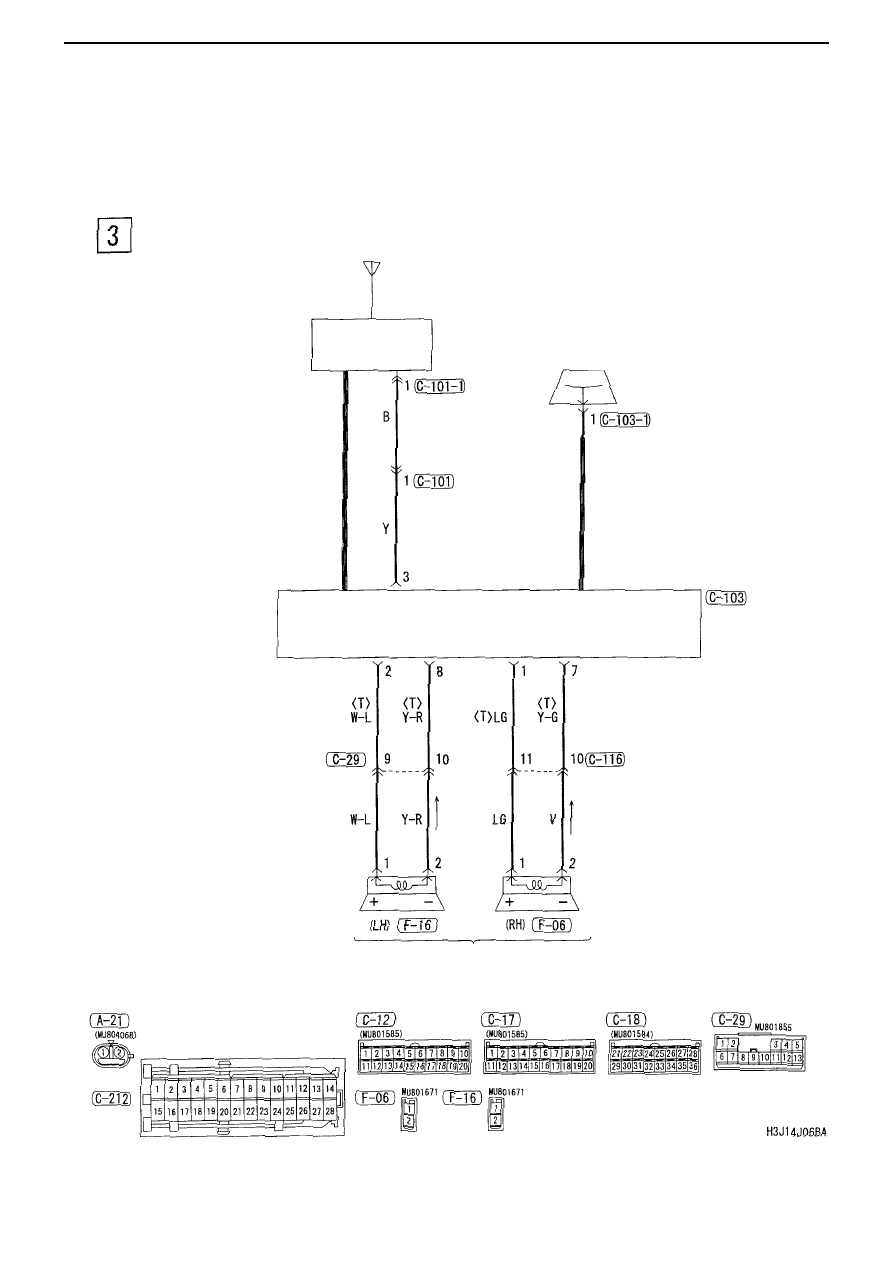

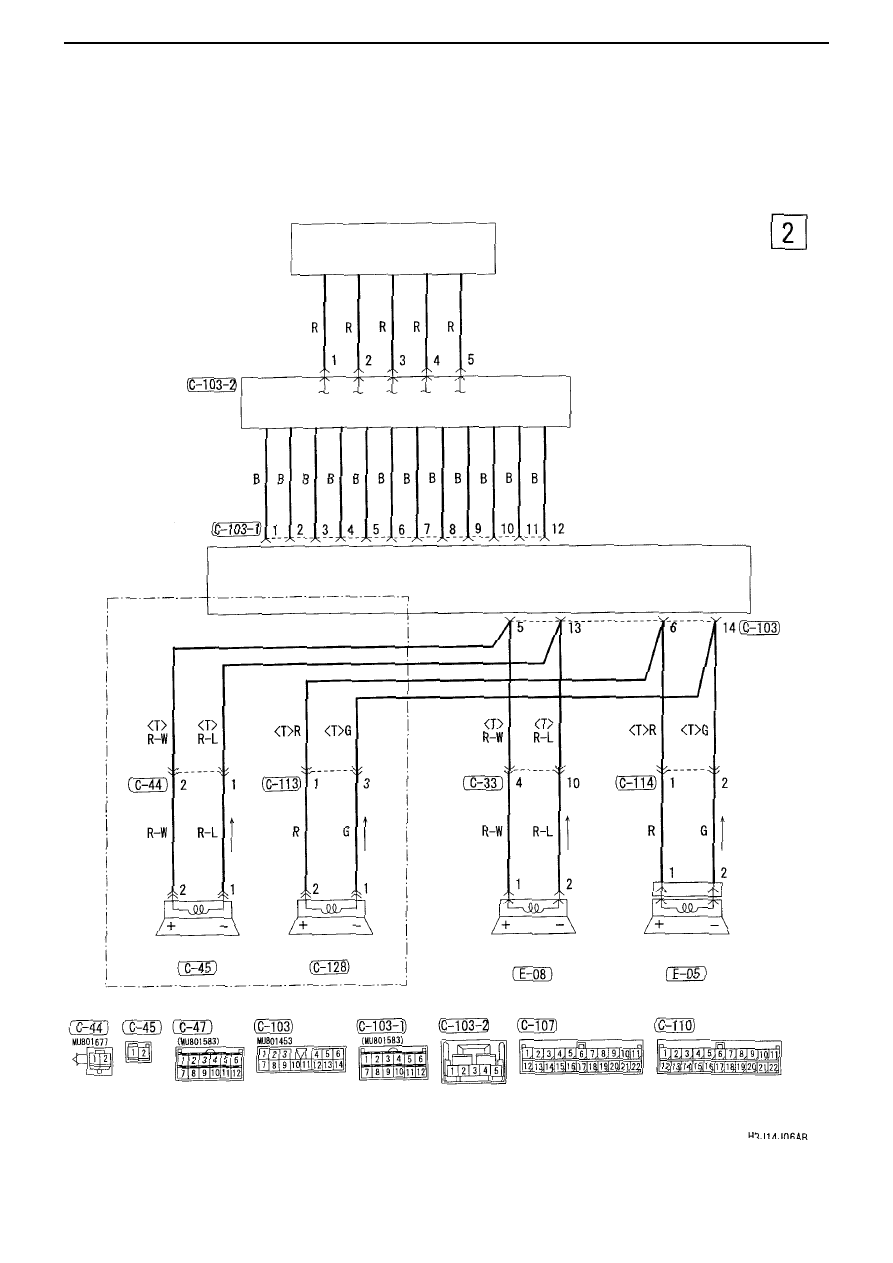

CIRCUIT DIAGRAMS - ACCESSORIES

3-116

DVD-MMCS (continued)

Roof aerial

Glass aerial

Aerial feeder
wire

Audio unit

Rear speaker

Aerial amp

Aerial
feeder wire
