Mitsubishi Lancer Evolution 8. Manual - part 25





20

4G6 – STARTER MOTOR

Starter Motor

Removal / Fitting

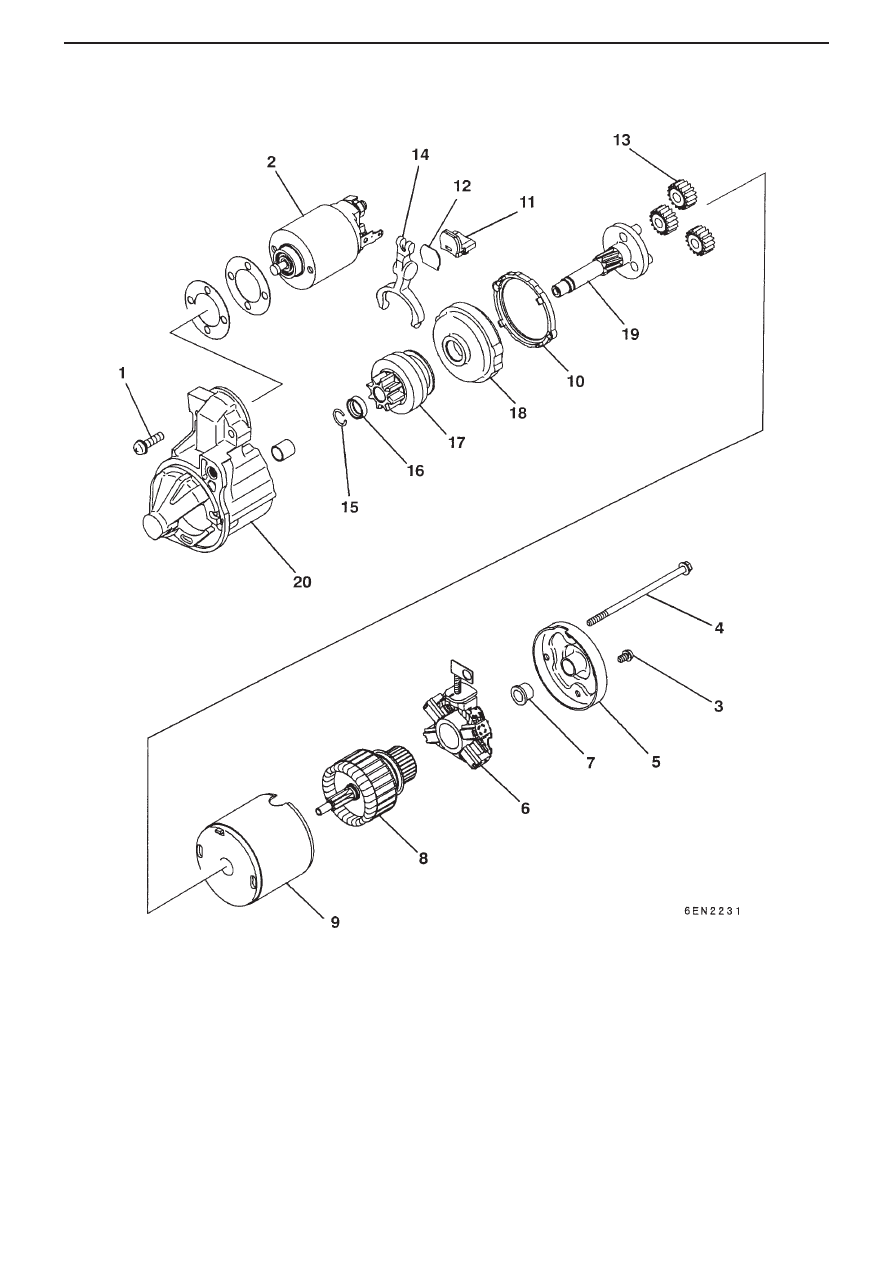

Dismantling Order
1. Screw

8. Armature

2. Magnetic switch

9. Yoke assembly

3. Screw

10. Packing A

4. Bolt

11. Packing B

5. Cover assembly

12. Plate

6. Brush holder

13. Planetary gear

7. Rear bearing

14. Lever



*



21

4G6 – STARTER MOTOR

Dismantling Order
15. Snap ring

18. Internal gear

16. Snap ring

19. Planetary gear shaft

17. Over-running clutch

20. Front bracket

RJDB301023-26



*





*





*





*



22

Memo:
