ENGINE OVERHAUL -

Special Tools

11B-9

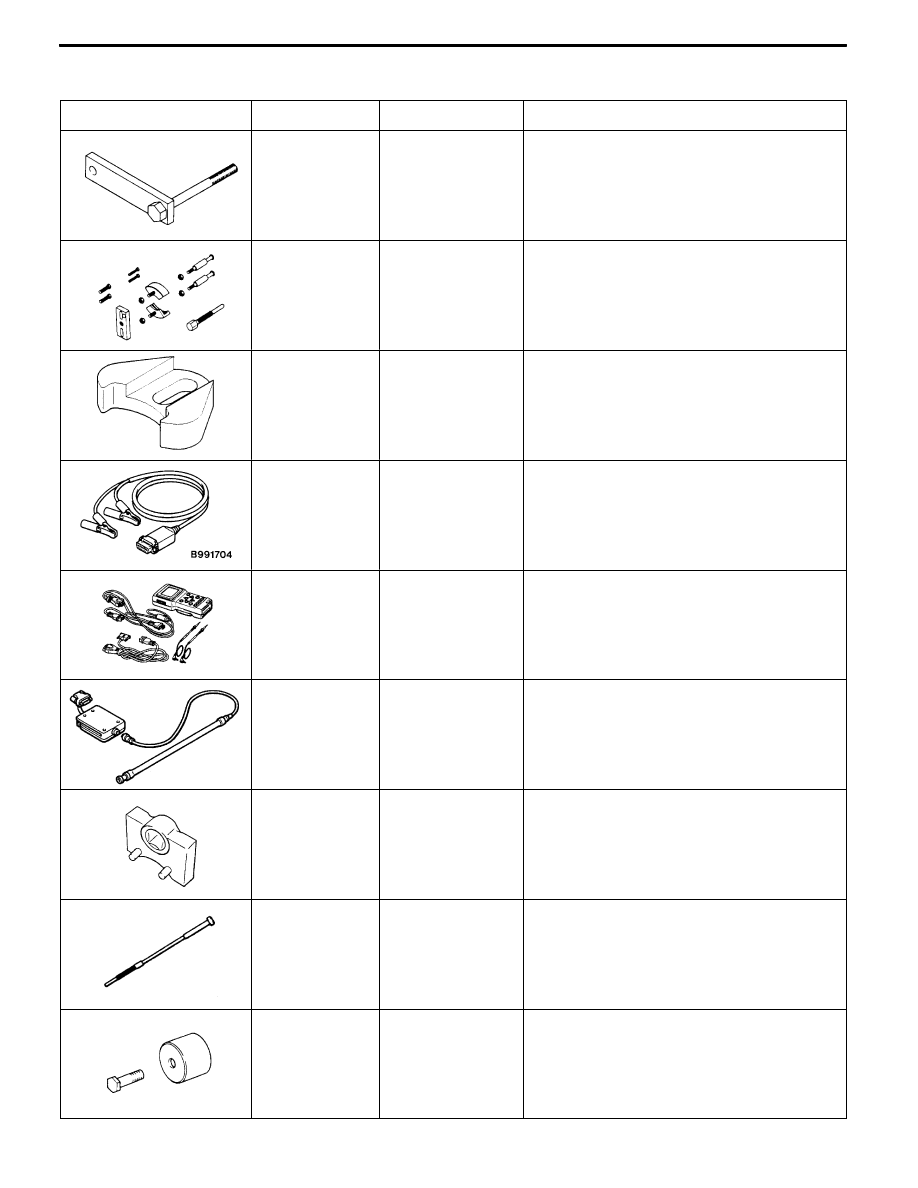

SPECIAL TOOLS

Tool

Number

Name

Use

MD998781

Flywheel stopper

Fixing of flywheel

MD998778

Crankshaft

sprocket

Removal of crankshaft sprocket and

crankshaft sprocket B

MB998785

Sprocket stopper

Holding of counter balance shaft sprocket

MB991704

Battery harness

Measurement of timing belt B tension

(Use together with MUT-II.)

MB991502

MUT-II sub

assembly

Measurement of timing belt B tension

(Use together with MB991704 and

MB991668.)

MB991668

Belt tension meter

set

Measurement of timing belt B tension

(Use together with MUT-II.)

MD998767

Tension pulley

socket wrench

Operation of tensioner pulley during adjust-

ment of timing belt tension

MD998738

Set screw

Holding of tensioner arm and auto tensioner

during installation of timing belt

MD998713

Camshaft oil seal

installer

Installation of camshaft oil seal

ENGINE OVERHAUL -

Special Tools

11B-10

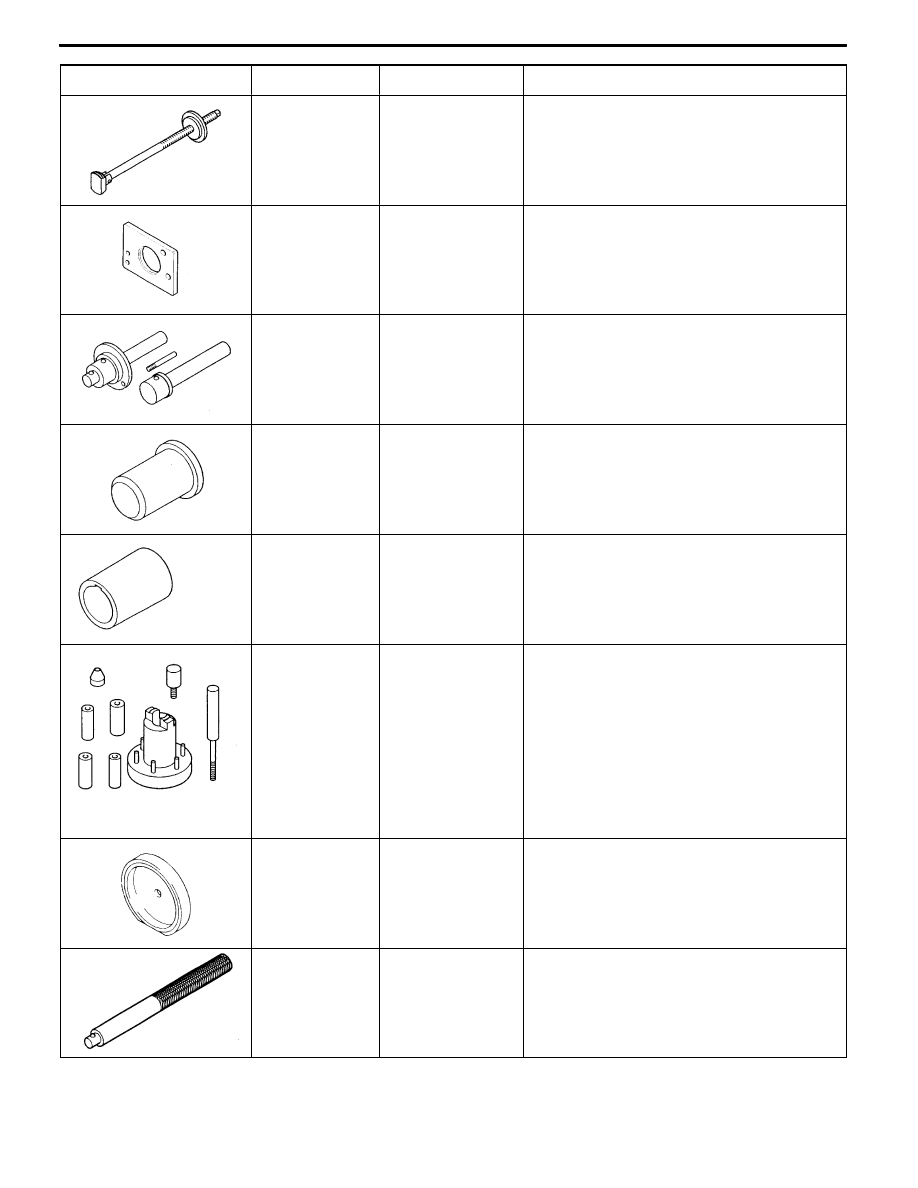

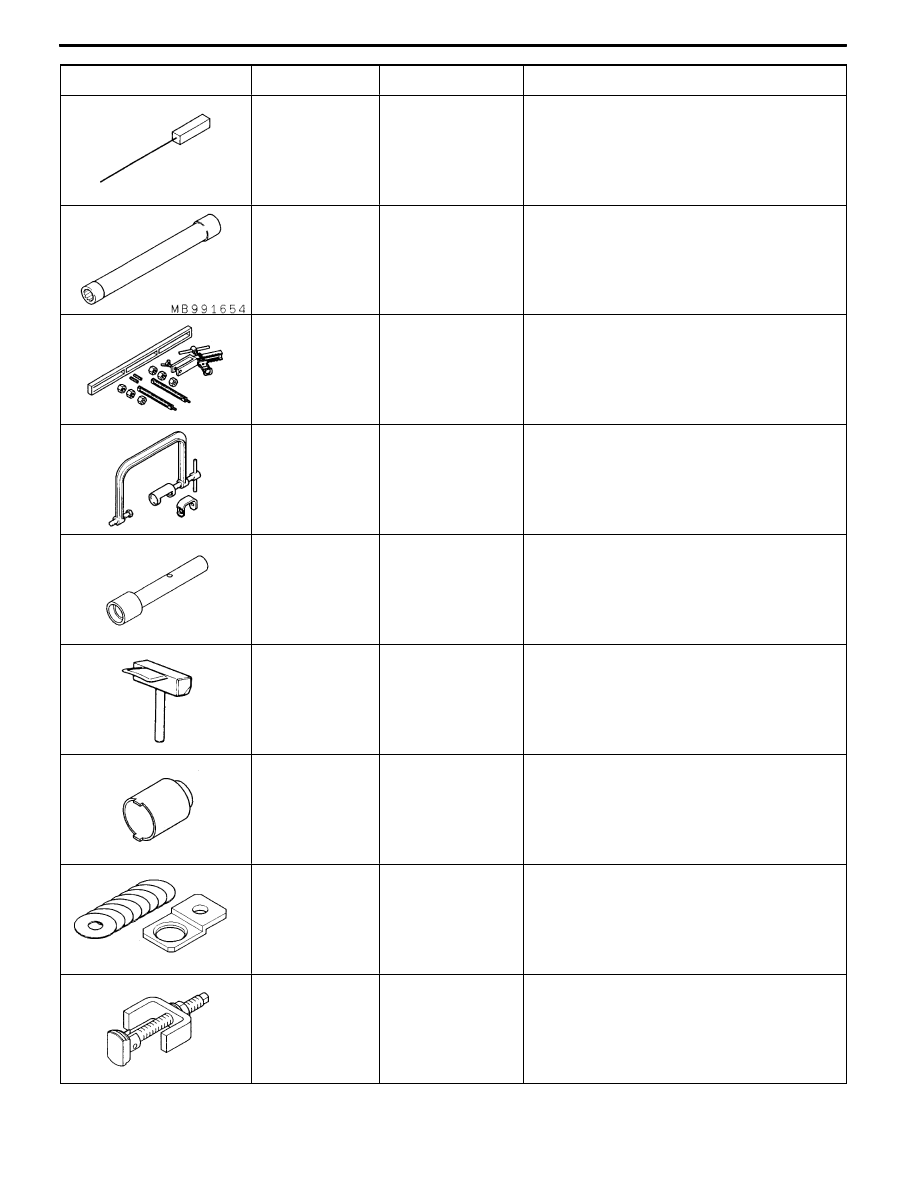

Tool

Use

Name

Number

MD998442

Air bleed wire

Bleeding of lash adjuster

MB991654

Cylinder head bolt

wrench

Loosening/tightening of cylinder head bolt

MD998772

Valve spring

compressor

Compression of valve spring

MD998735

Valve spring

compressor

Compression of valve spring

MD998737

Valve stem seal

installer

Installation of valve stem seal

MD998727

Oil pan remover

Removal of oil pan

MD998162

Plug wrench

Removal and installation of front case plug cap

(Use together with MD998783.)

MD998783

Plug wrench

retainer

Removal and installation of front case plug cap

(Use together with MD998162.)

MD998371

Silent shaft bearing

puller

Removal of counter balance shaft front bearing

ENGINE OVERHAUL -

Special Tools

11B-11

Tool

Use

Name

Number

MD998372

Silent shaft bearing

puller

Removal of counter balance shaft rear bearing

MB991603

Silent shaft

bearing installer

stopper

Guide stopper when removing/pressing in

counter balance shaft rear bearing

MD998705

Silent shaft bearing

installer

Press in of counter balance shaft front and rear

bearings

MD998375

Crankshaft front oil

seal installer

Installation of crankshaft front oil seal

MD998285

Crankshaft front oil

seal guide

Guide for installation of crankshaft front oil seal

MD998780

Piston pin setting

tool

Removal/press in of piston pin

MD998776

Crankshaft rear oil

seal installer

Installation of crankshaft rear oil seal

MD990938

Handle

Installation of crankshaft rear oil seal

(Use together with MD998776.)

ENGINE OVERHAUL -

Alternator and Ignition System

11B-12

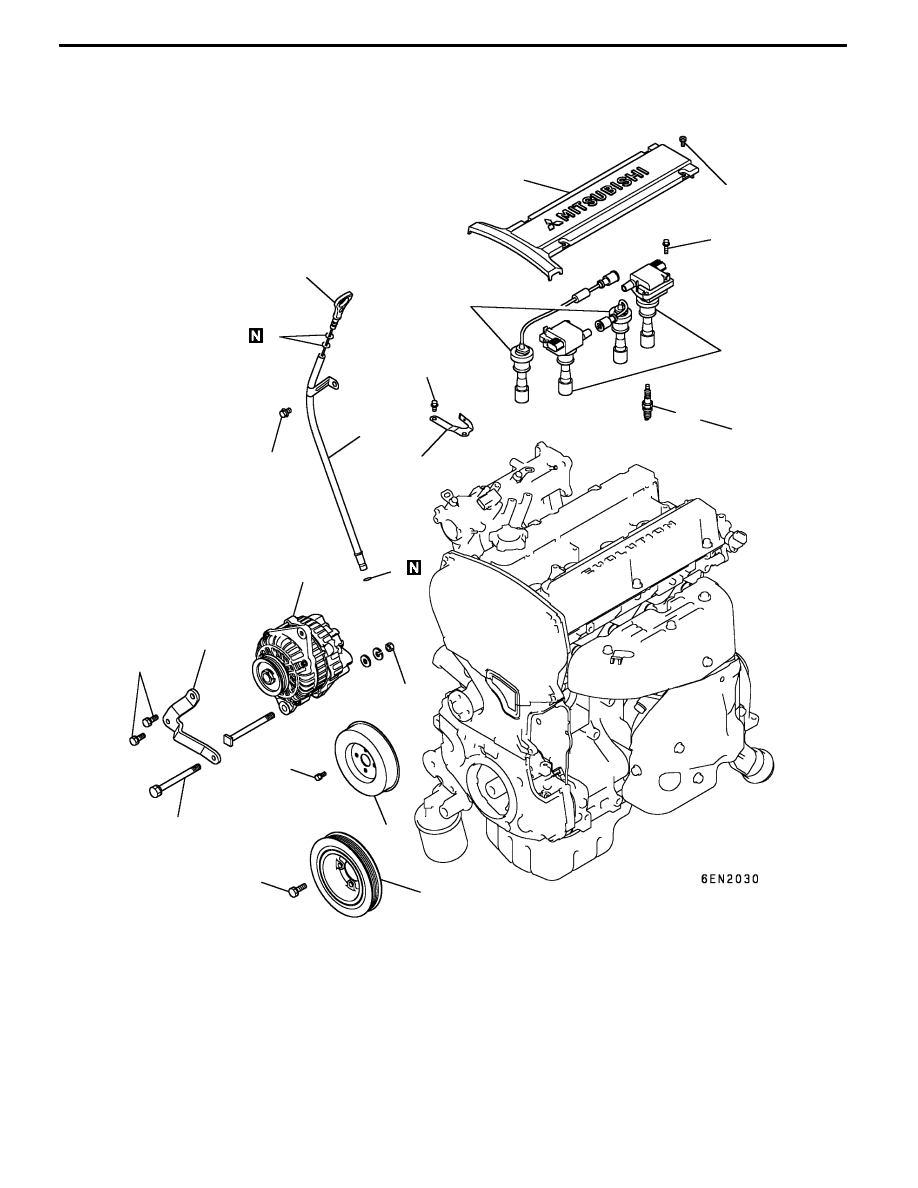

ALTERNATOR AND IGNITION SYSTEM

REMOVAL AND INSTALLATION

1

13 ± 1 N•m

2

3

13

4

7

6

5

8

9

10

12

11

22 ± 4 N•m

8.8 ± 1.0 N•m

25 ± 5 N•m

3 ± 0.5 N•m

10 ± 2 N•m

8.8 ± 1.0 N•m

23 ± 3 N•m

25 ± 4 N•m

44 ± 10 N•m

Removal steps

1. Oil level gauge

2. O-ring

3. Oil level gauge guide

4. O-ring

5. Water pump pulley

6. Alternator brace

7. Alternator

8. Crankshaft pulley

9. Center cover

10. Spark plug cable

11. Ignition coil

12. Spark plug

13. Connector bracket
