HOW TO READ CONFIGURATION DIAGRAMS

TSB Revision

CONFIGURATION DIAGRAMS

80A-5

H O W  TO  R EA D  C O N FIG U R ATIO N  D IA G R A M S

M1801000200083

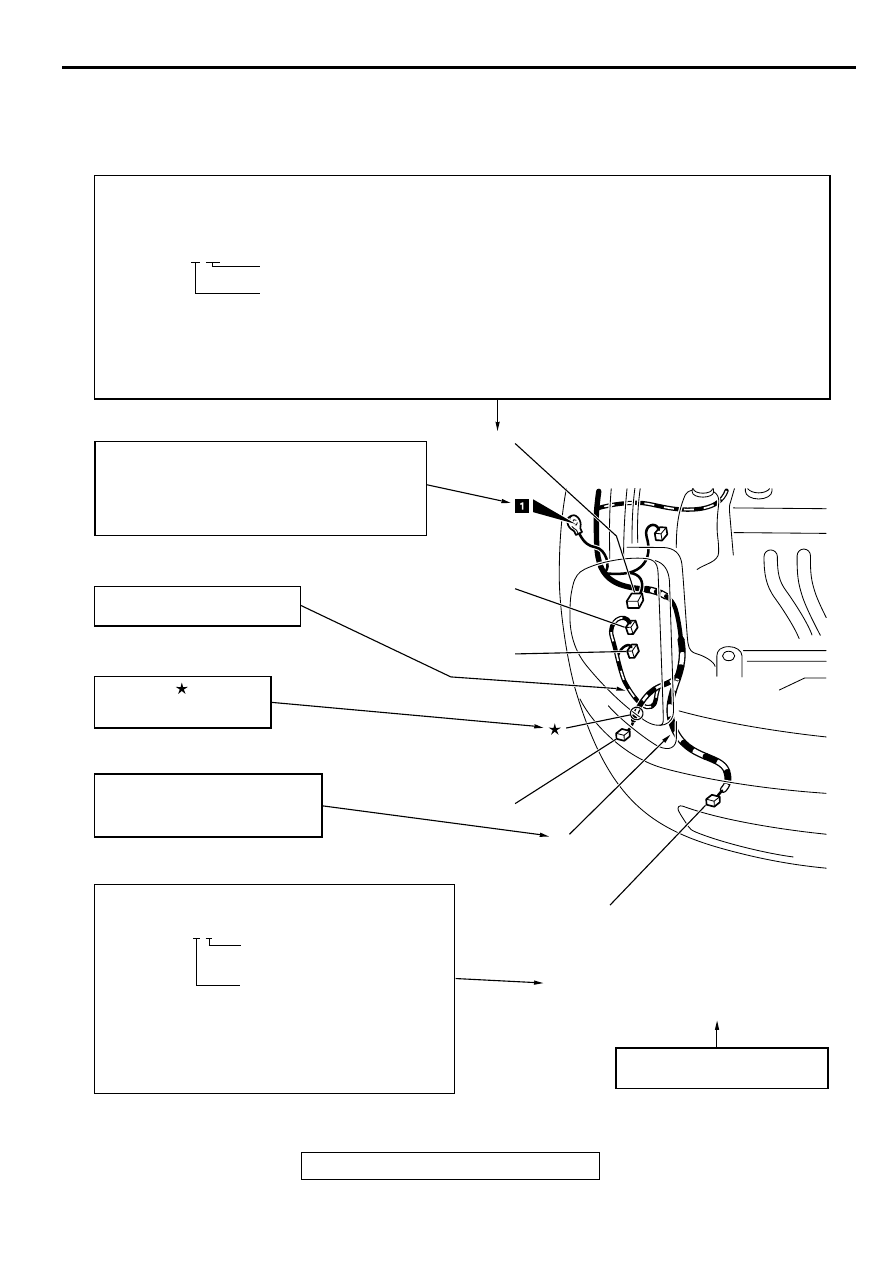

The wiring harness diagrams clearly show the connector locations and harness routings at each site on
actual vehicles.

AC003056

Denotes connector No.
The same connector No. is used throughout the circuit diagrams to facilitate connector location searches.
The first alphabetical symbol indicates the location site of the connector and a number that follows is the unique number.
Numbers are usually assigned to parts in clockwise order on the diagram.

       Example: A-19

Number specific to connector (serial number)

Connector location site symbol
A:  ENGINE COMPARTMENT
B:  ENGINE AND TRANSAXLE
C:  DASH PANEL
D:  FLOOR AND ROOF <ECLIPSE>
D:  FLOOR AND WINDSHIELD APERTURE <ECLIPSE SPYDER>
E:  DOOR
F:  LUGGAGE COMPARTMENT

Denotes ground point.
Same ground number is used throughout circuit
diagrams to facilitate search of ground point.
Refer to GROUP 70 SINGLE PART INSTALLATION
POSITION - GROUND MOUNTING LOCATIONS
for details of ground points.

Denotes the color of the corrugated
tube (If not specified, it is black.)
R:  Red
Y:   Yellow

The number of connector pins and the connector color
(except milk white)* are shown for ease of retrieval.

       Example: (2-B)

          Connector color
          (milk white if no color is indicated)

          Number of connector pins

*: Typical connector colors
        B:   Black

BR: Brown

        Y:    Yellow

V:    Violet

        L:    Blue

O:   Orange

        G:   Green

GR: Gray

        R:   Red

NONE: Milk white

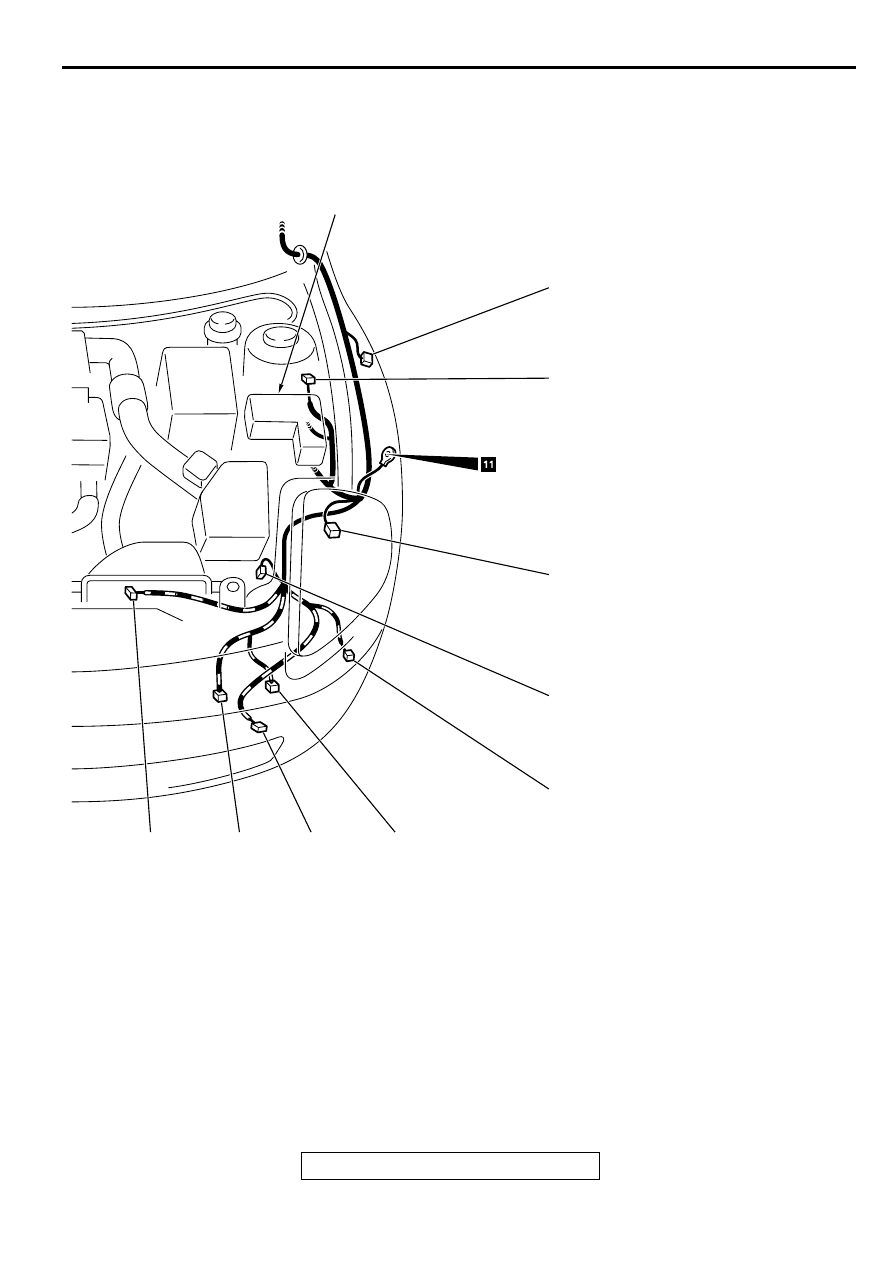

A-15 (2)             FOG LIGHT (RH)
A-16 (2-GR)       HORN (LOW)
A-17 (2-B)          HEADLIGHT (RH)
A-18 (2-B)          WINDSHIELD WASHER MOTOR
A-19 (2-GR)       DUAL PRESSURE SWITCH

Indicates the device to which the
connector is connected.

The mark            shows the
standard mounting position
of wiring harness.

AB

A-17

A-16

A-15

A-18

A-19

Y

Denotes a section covered by a
corrugated tube.

ENGINE COMPARTMENT

TSB Revision

CONFIGURATION DIAGRAMS

80A-6

EN G INE C O M PA RTM EN T

M1801000300091

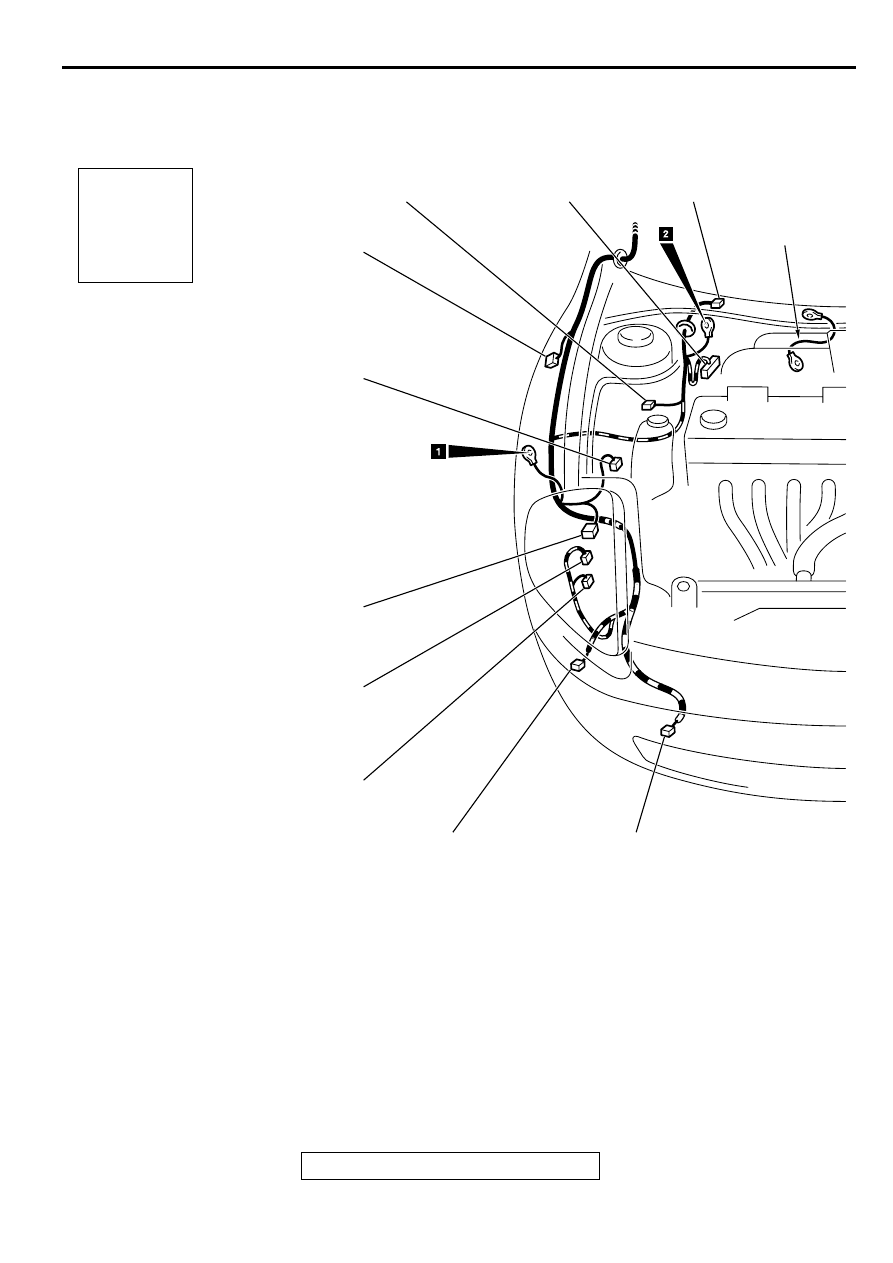

AC003004

Connector
symbol

A

AB

A-03

GROUND
CABLE

A-02

A-01

A-37

A-36

A-35

A-34

A-33

A-32

A-31

A-01

(4-B)

AUTO-CRUISE CONTROL VACUUM
PUMP

A-02

(31-B)

ABS-ECU

A-03

(5-B)

WINDSHIELD WIPER MOTOR

A-04X (5)

POWER WINDOW RELAY

A-05X (5)

TAILLIGHT RELAY

A-06X (5)

FOG LIGHT RELAY

A-07X (5)

HEADLIGHT RELAY (HIGH)

A-08X (5)

HEADLIGHT RELAY (LOW)

A-09X (17)

FRONT-ECU

A-11X (5)

THEFT-ALARM HORN RELAY
<THEFT-ALARM AND KEYLESS
ENTRY SYSTEMS>

A-13X (5)

FAN CONTROL RELAY

A-14X (5)

A/C COMPRESSOR RELAY

A-15X (5)

HORN RELAY

A-16X (3)

INSPECTION CONNECTOR

A-18X (5)

STARTER RELAY <M/T>

A-19X (4)

A/T CONTROL RELAY

A-20X (4)

FUEL PUMP RELAY

A-21X (4)

MFI RELAY

A-22

(2-B)

WHEEL SPEED SENSOR (FRONT:
LH) <ABS>

ENGINE COMPARTMENT

TSB Revision

CONFIGURATION DIAGRAMS

80A-7

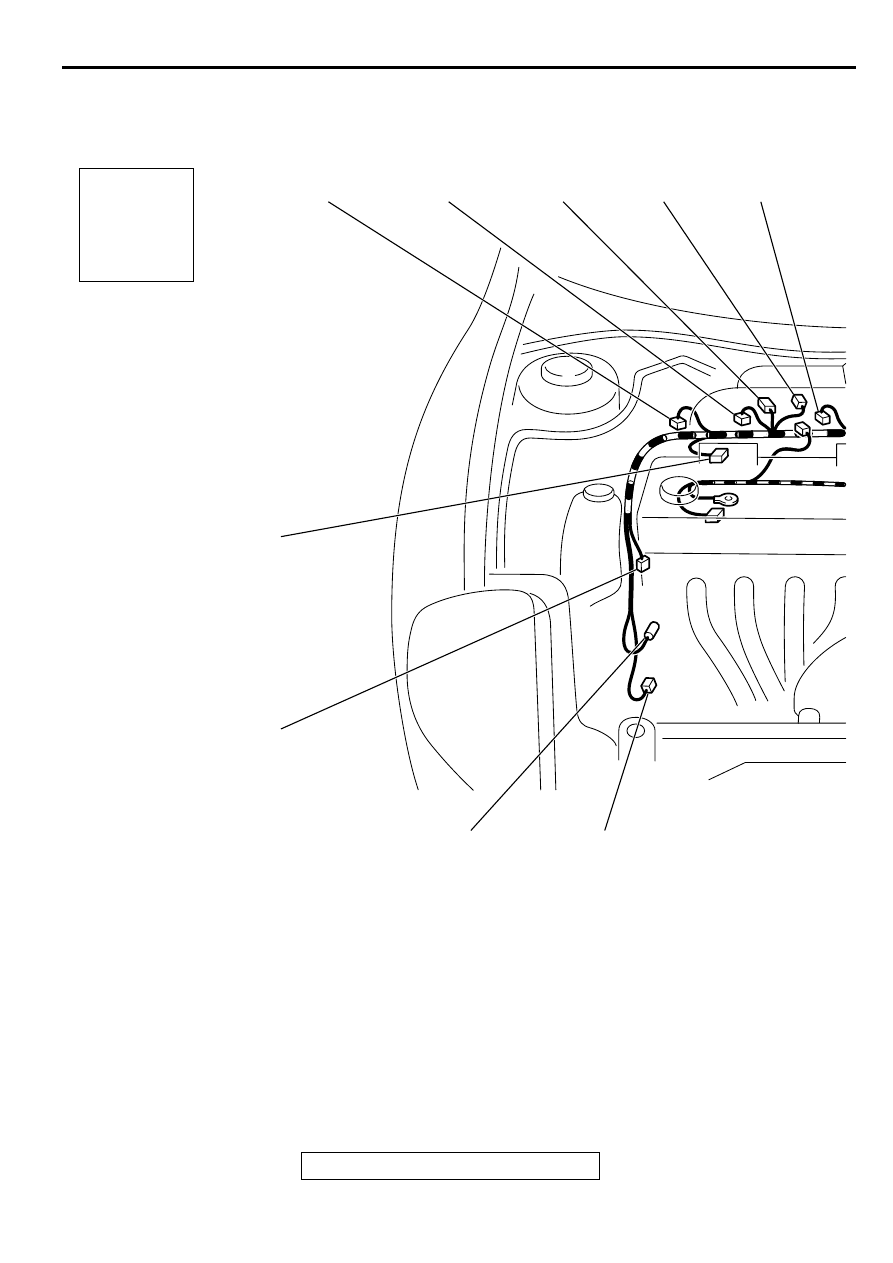

AC003005AB

A-04X A-05X A-06X A-07X A-08X
A-09X A-11X A-13X A-14X A-15X
A-16X A-18X A-19X A-20X A-21X

A-22

A-23

A-24

A-25

A-26

A-27

A-28

A-29

A-30

CONNECTOR COLOR
CODE
B:BLACK
BR:BROWN
G:GREEN
GR:GRAY
L:BLUE
NONE:MILK WHITE
O:ORANGE
R:RED
V:VIOLET
Y:YELLOW

A-23

(2-B)

HOOD SWITCH <THEFT-ALARM
SYSTEM>

A-24

(3-B)

HEADLIGHT (LH)

A-25

(1-B)

THEFT-ALARM HORN <THEFT-
ALARM AND KEYLESS ENTRY
SYSTEMS>

A-26

(3-B)

FRONT COMBINATION LIGHT (LH)

A-27

(1-B)

HORN

A-28

(2-B)

FOG LIGHT (LH)

A-29

(2-B)

AMBIENCE SENSOR

A-30

(3-GR)

FAN CONTROLLER

A-31

(2-B)

FOG LIGHT (RH)

A-32

(3-B)

FRONT COMBINATION LIGHT (RH)

A-33

(2-B)

WINDSHIELD WASHER MOTOR

A-34

(2)

REAR WASHER MOTOR <ECLIPSE>

A-35

(3-B)

HEADLIGHT (RH)

A-36

(2-BR)

DUAL PRESSURE SWITCH <A/C>

A-37

(2-B)

WHEEL SPEED SENSOR (FRONT:
RH) <ABS>

ENGINE AND TRANSAXLE <2.4L ENGINE>

TSB Revision

CONFIGURATION DIAGRAMS

80A-8

EN G INE A ND  TRA NSA XLE <2.4L ENG IN E>

M1801000400065

AC003006

Connector
symbol

-01
thru
-21

B

AB

B-05

B-04

B-03

B-02

B-01

B-21

B-20

B-19

B-18

CONNECTOR COLOR
CODE
B:BLACK
BR:BROWN
G:GREEN
GR:GRAY
L:BLUE
NONE:MILK WHITE
O:ORANGE
R:RED
V:VIOLET
Y:YELLOW

B-01

(2-GR)

INJECTOR 1

B-02

(2-GR)

INJECTOR 2

B-03

(4-B)

IGNITION FAILURE SENSOR

B-04

(3-B)

MANIFOLD DIFFERENTIAL
PRESSURE SENSOR

B-05

(2-GR)

INJECTOR 3

B-06

(2-GR)

INJECTOR 4

B-07

(4-B)

THROTTLE POSITION SENSOR

B-08

(1-B)

ENGINE COOLANT TEMPERATURE
GAUGE UNIT

B-09

(3-B)

CAMSHAFT POSITION SENSOR

B-10

(2-B)

BRAKE FLUID LEVEL SWITCH

B-11

(2-B)

ENGINE COOLANT TEMPERATURE
SENSOR
