CONVERTIBLE TOP

TSB Revision

BODY

42-135

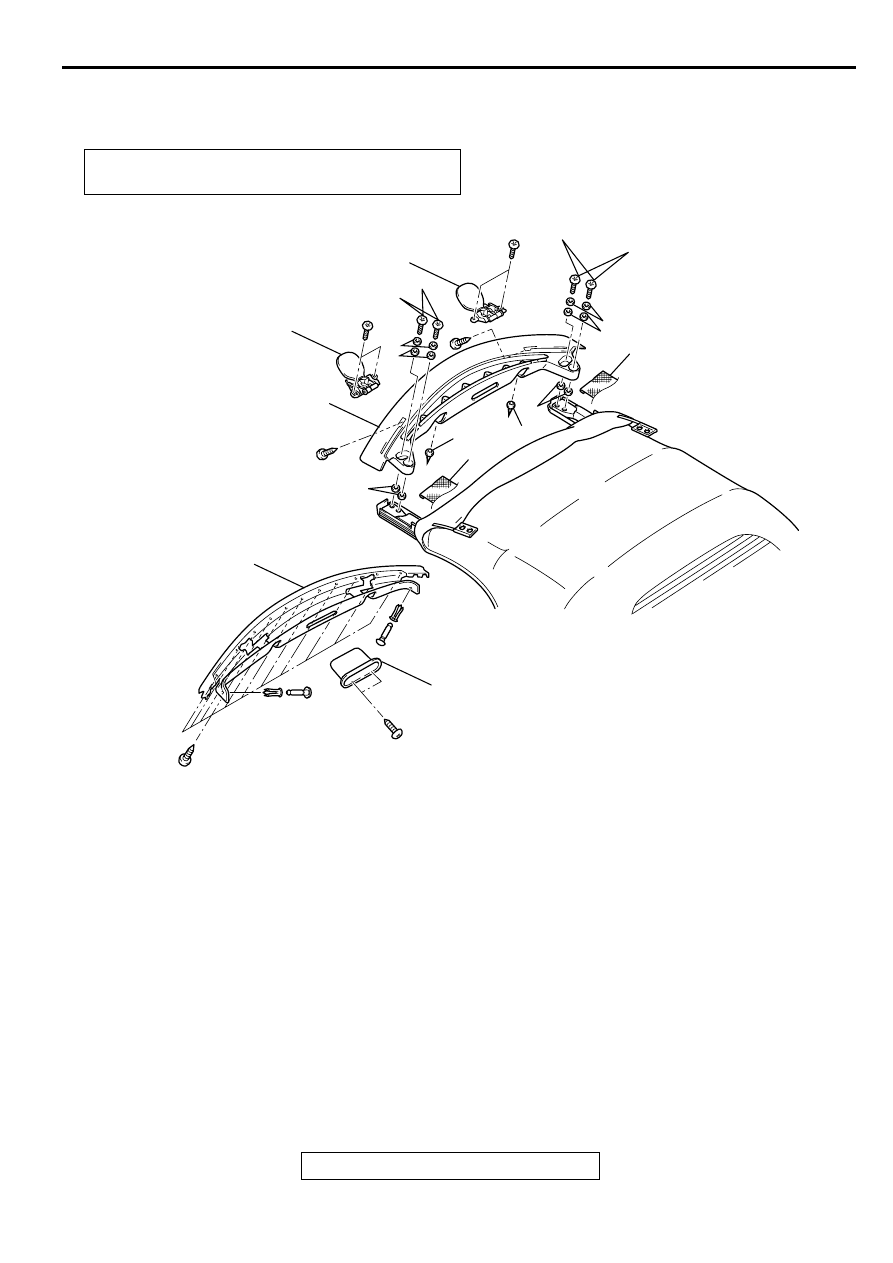

TOPSTACK No.1 BOW

REMOVAL AND INSTALLATION

M1426206000024

Post-installation Operation

•

Convertible Top Fit Adjustment (Refer to

P.42-130

.)

AC004125

1

2

4

4

9

3

8

6

7

6

7

5

5

29 ± 3 N·m
22 ± 2 ft-lb

29 ± 3 N·m
22 ± 2 ft-lb

8

AB

10

3

10

REMOVAL STEPS
1. TOPSTACK PULL HANDLE BOX

BEZEL

2. NO.1 BOW GARNISH

•

TOP COVER ASSEMBLY (REFER
TO

P.42-147

.)

3. TOPSTACK SIDE STAY PAD

ASSEMBLY FROM NO.1 BOW
(REFER TO

P.42-145

.)

•

HEADLINER FROM NO.1 BOW
(REFER TO

P.42-150

.)

4. TOPSTACK LATCH ASSEMBLY

(REFER TO

P.42-134

.)

5. BOLT
6. WASHER
7. WASHER
8. WASHER
9. NO.1 BOW
10. DOWEL PIN

REMOVAL STEPS (Continued)

CONVERTIBLE TOP

TSB Revision

BODY

42-136

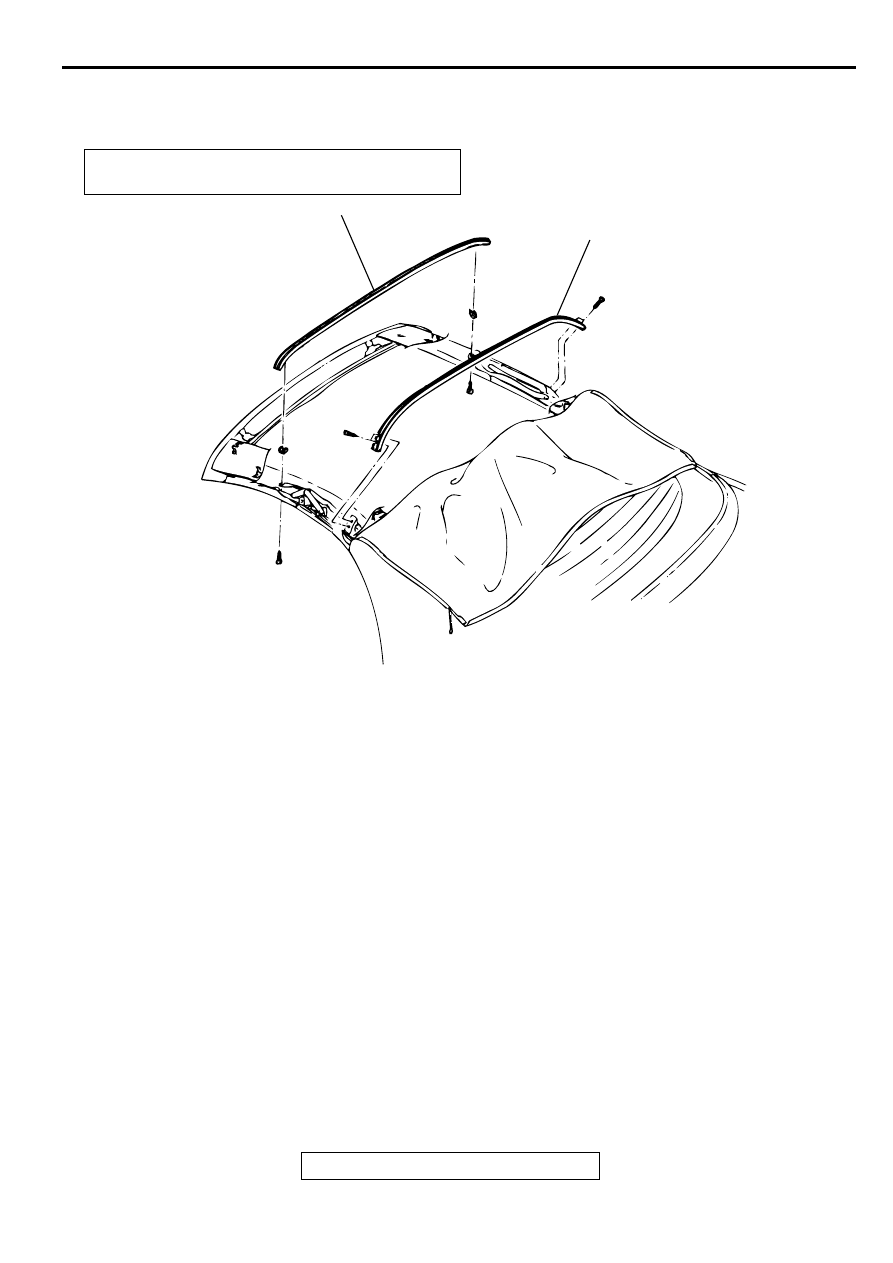

TOPSTACK No.2 AND No.3 BOWS

REMOVAL AND INSTALLATION

M1426206300025

Post-installation Operation

•

Convertible Top Fit Adjustment (Refer to

P.42-130

.)

AC004126

1

2

AB

REMOVAL STEPS

•

HEADLINER (REFER TO

P.42-150

.

NOTE: ONLY REMOVE THE
HEADLINER FROM THE NO.1,2
AND/OR 3 BOWS AS REQUIRED)

•

TOP COVER ASSEMBLY (REFER
TO

P.42-147

. NOTE: ONLY

REMOVE THE TOP COVER FROM
THE NO.1,2 AND/OR 3 BOWS AS
REQUIRED)

•

TOPSTACK SIDE STAY PAD
ASSEMBLY (REFER TO

P.42-145

.

NOTE: ONLY REMOVE THE TOP
COVER FROM THE NO.1,2 AND/OR
3 BOWS AS REQUIRED)

1. TOPSTACK NO.2 BOW
2. TOPSTACK NO.3 BOW

REMOVAL STEPS (Continued)

CONVERTIBLE TOP

TSB Revision

BODY

42-137

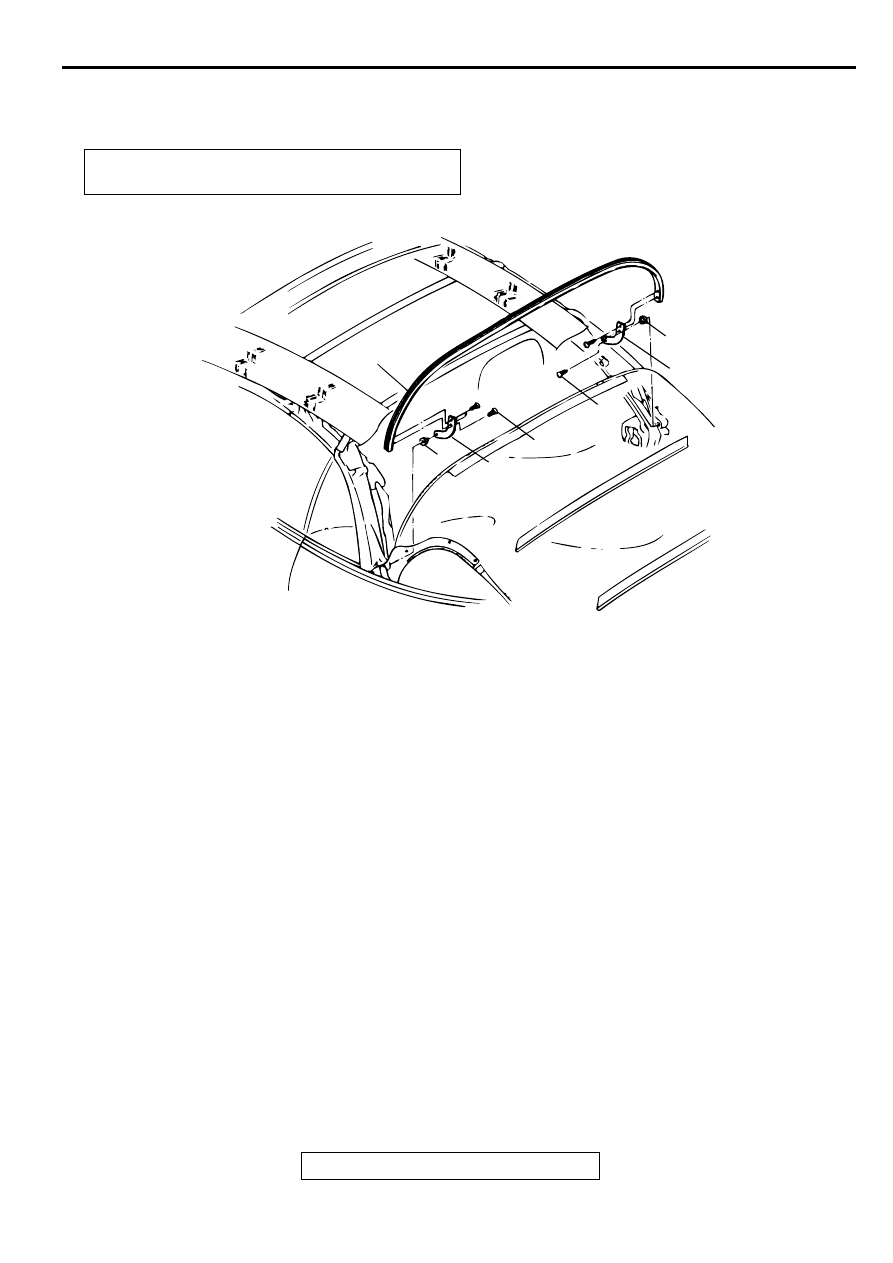

TOPSTACK No.4 BOW

REMOVAL AND INSTALLATION

M1426206600026

Post-installation Operation

•

Convertible Top Fit Adjustment (Refer to

P.42-130

.)

AC004127

1

2

AB

4

3

1

2

3

REMOVAL STEPS

•

HEADLINER (REFER TO

P.42-150

.

NOTE: ONLY REMOVE THE
HEADLINER FROM THE NO.1, 2
AND/OR 3 BOWS AS REQUIRED)

•

TOP COVER ASSEMBLY (REFER
TO

P.42-147

. NOTE: ONLY

REMOVE THE TOP COVER FROM
THE NO.1, 2 AND/OR 3 BOWS AS
REQUIRED)

•

TOPSTACK SIDE STAY PAD
ASSEMBLY (REFER TO

P.42-145

.

NOTE: ONLY REMOVE THE TOP
COVER FROM THE NO.1, 2 AND/
OR 3 BOWS AS REQUIRED)

1. BOLT
2. SLAT
3. BUSHING
4. NO.4 BOW

REMOVAL STEPS (Continued)

CONVERTIBLE TOP

TSB Revision

BODY

42-138

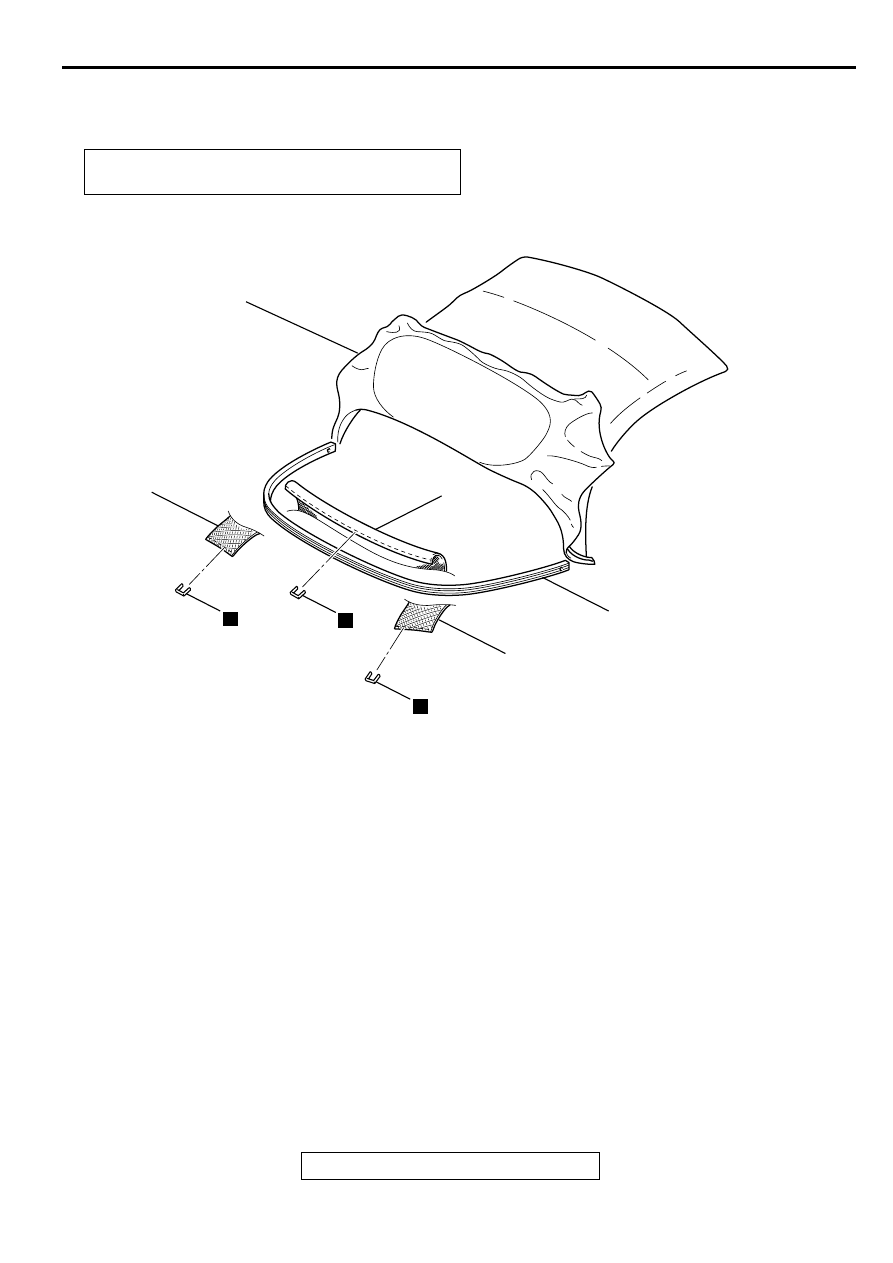

TOPSTACK No.5 BOW

REMOVAL AND INSTALLATION

M1426205700020

Post-installation Operation

•

Convertible Top Fit Adjustment (Refer to

P.42-130

.)

AC004128 AB

N

N

N

3

3

2

4

1

REMOVAL STEPS

•

CONVERTIBLE TOP ASSEMBLY
(REFER TO

P.42-131

.)

1. TOP COVER ASSEMBLY AT NO.5

BOW CONNECTION

2. TOPSTACK WELL AT NO.5 BOW

CONNECTION

3. SIDE STAY PAD AT NO.5 BOW

CONNECTION

4. NO.5 BOW

REMOVAL STEPS (Continued)
