Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 641

SUNROOF ASSEMBLY

TSB Revision

BODY

42-111

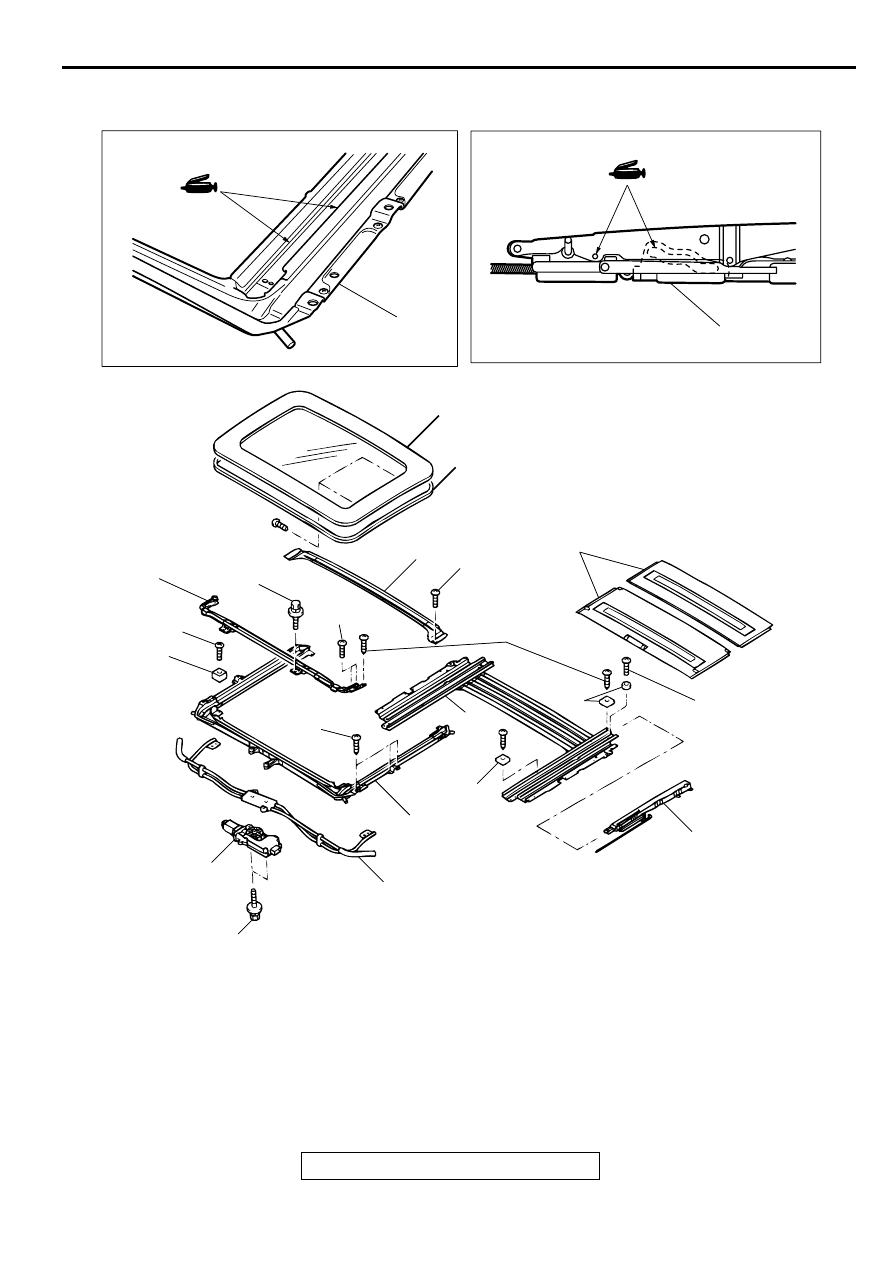

DISASSEMBLY AND ASSEMBLY

M1426001400056

AC002547

1

2

3

5

4

5

5

6

7

8

9

10

11

2.0 ± 0.5 N·m

17 ± 4 in-lb

5.4 ± 1.5 N·m

48 ± 13 in-lb

2.0 ± 0.5 N·m

17 ± 4 in-lb

2.0 ± 0.5 N·m

17 ± 4 in-lb

2.0 ± 0.5 N·m

17 ± 4 in-lb

1.4 ± 0.3 N·m

13 ± 3 in-lb

2.0 ± 0.5 N·m

17 ± 4 in-lb

4.0 ± 0.5 N·m

35 ± 4 in-lb

10

9

AB

DISASSEMBLY STEPS

1. ROOF LID GLASS ASSEMBLY
2. WEATHERSTRIP

>>B<<

•

CHECK OPERATION

3. SUNROOF MOTOR ASSEMBLY
4. SUNROOF DRIP RAIL
5. STOPPER

6. SUN SHADE ASSEMBLY

>>A<<

7. ROOF LID SLIDER
8. SUNROOF DEFLECTOR
9. SLIDING ROOF OPERATING UNIT
10. SUNROOF HOUSING, UPPER
11. SUNROOF HOUSING, LOWER

DISASSEMBLY STEPS (Continued)

CONVERTIBLE TOP

TSB Revision

BODY

42-112

INSTALLATION SERVICE POINT

>>A<< ROOF LID SLIDER INSTALLATION
Align the recesses to set the roof lid slider to its fully closed
position.

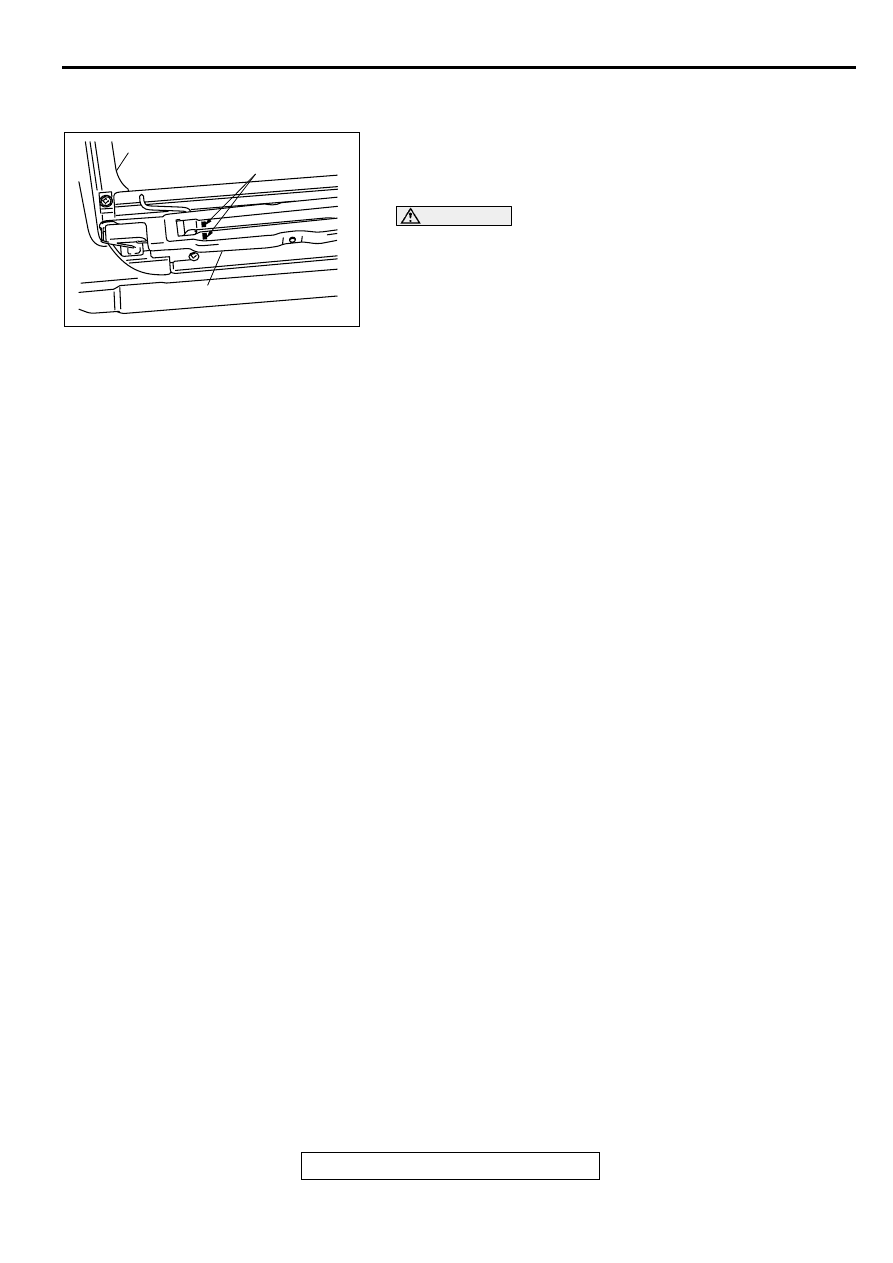

>>B<< CHECK OPERATION

CAUTION

Roof lid slider recesses position error must be kept within
2.5 mm (0.01 inch) or less.
When roof lid slider is set to its fully closed position, it must be
at the recesses position.
If roof lid slider is positioned at the rear of recesses, carry out
the following procedure.
1. Remove sunroof motor assembly.

2. Fit sunroof motor firmly.

3. Install sunroof motor assembly

4. Check recesses position again.

C O N VER TIB LE TO P

GENERAL DESCRIPTION

M1421000100024

The electric convertible top can be opened/closed by
means of electric power. For safety, the convertible
top control module disables opening and closing of

the convertible top in response to signals from the
vehicle speed sensor when the vehicle speed
exceeds 3km/h (1.9 mph).

CONVERTIBLE TOP DIAGNOSIS

INTRODUCTION TO ELECTRIC CONVERTIBLE TOP DIAGNOSIS

M1426203900028

The electric convertible top is controlled by the
convertible top control module. When the convertible
top switch is operated at the vehicle speed of less
than 3 km/h (1.9 mph), all the door windows
automatically lower and then all the quarter windows.
After all the door windows and the quarter windows
are fully lowered, the top stack drive motor operates
to open or close the electric convertible top.

Incidentally, the door windows will automatically
lower during the operation of the convertible top
switch even when the lock switch of the power
window main switch is locked.
If the following types of symptom occur, there may be
a fault.

•

The electric convertible top does not open or
close.

ELECTRIC CONVERTIBLE TOP DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1426204000028

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted most of the possible ways to find the
electric convertIble top fault.
1. Gather information from customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify malfunction is eliminated.

AC002395AB

SUNROOF HOUSING, LOWER

RECESSES

ROOF LID SLIDER

CONVERTIBLE TOP

TSB Revision

BODY

42-113

SYMPTOM CHART

M1426204100025

SYMPTOMS

INSPECTION
PROCEDURE

REFERENCE PAGE

The electric convertible top does not open or close at the
vehicle speed of less than 3 km/h (1.9 mph). (The door
windows and the quarter windows automatically lower when
the convertible top switch is operated.)

1

P.42-114



The electric convertible top does not open or close at the
vehicle speed of less than 3 km/h (1.9 mph). (The door
windows and the quarter windows do not automatically lower
when the convertible top switch is operated. However, the
door windows and the quarter windows lower and raise
when the power window main switch is operated.)

2

P.42-116



The electric convertible top does not open or close at the
vehicle speed of less than 3 km/h (1.9 mph). (The door
windows and the quarter windows do not automatically lower
when the convertible top switch is operated. Also, the
quarter windows do not operate when the power window
main switch is operated.)

3

P.42-120

The electric convertible top opens or closes even at the
vehicle speed of 3 km/h (1.9 mph) or more.

4

P.42-123



CONVERTIBLE TOP

TSB Revision

BODY

42-114

SYMPTOM PROCEDURES

M1426204300029

INSPECTION PROCEDURE 1: The electric convertible top does not open or close at the vehicle speed
of less than 3 km/h (1.9 mph). (The door windows and the quarter windows automatically lower when
the convertible top switch is operated.)

AC004097

AC004097

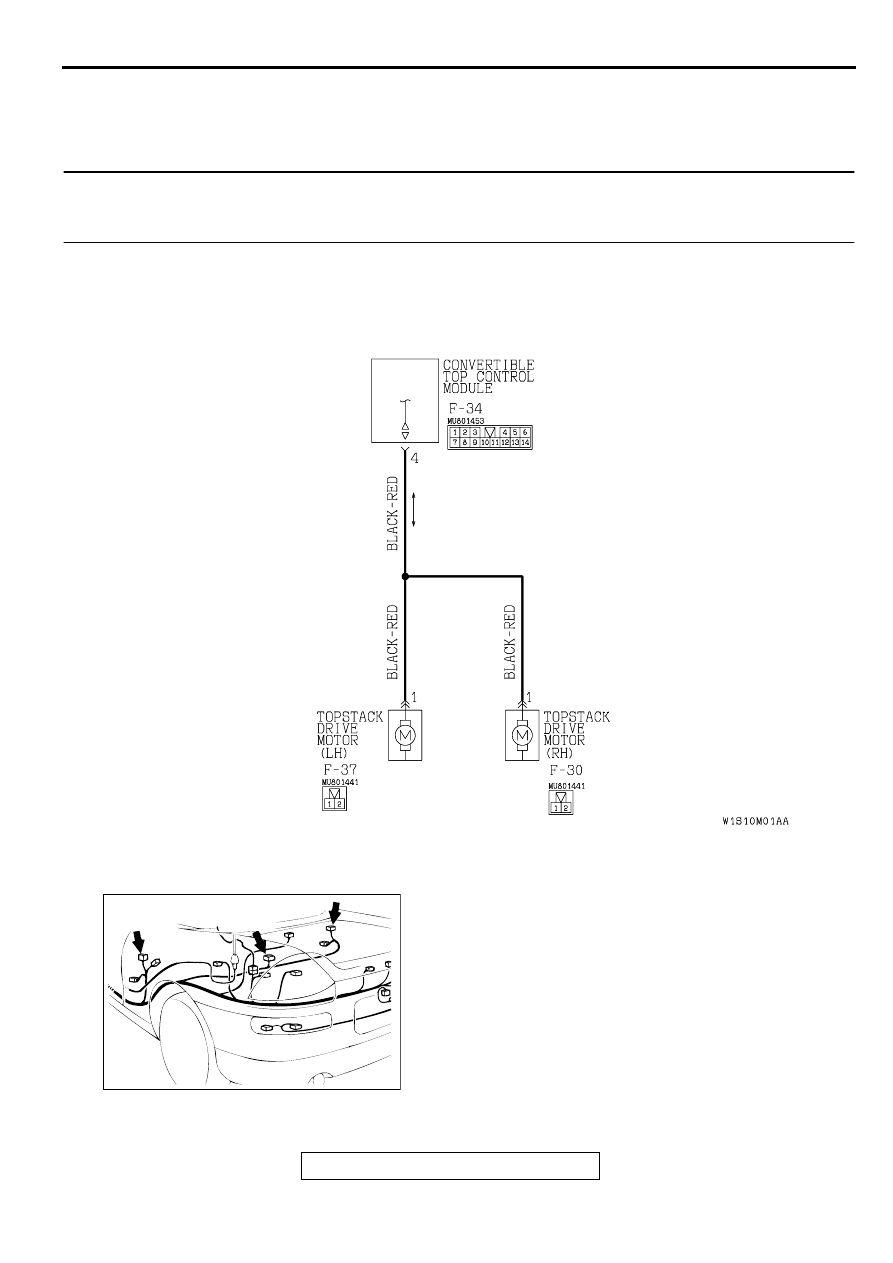

Electric Convertible Top Drive Motor Circuit

AB

AC004098

CONNECTORS:F-30,F-34,F-37

F-37

F-34

F-30

AB
