DRIVE SHAFT ASSEMBLY

TSB Revision

FRONT AXLE

26-21

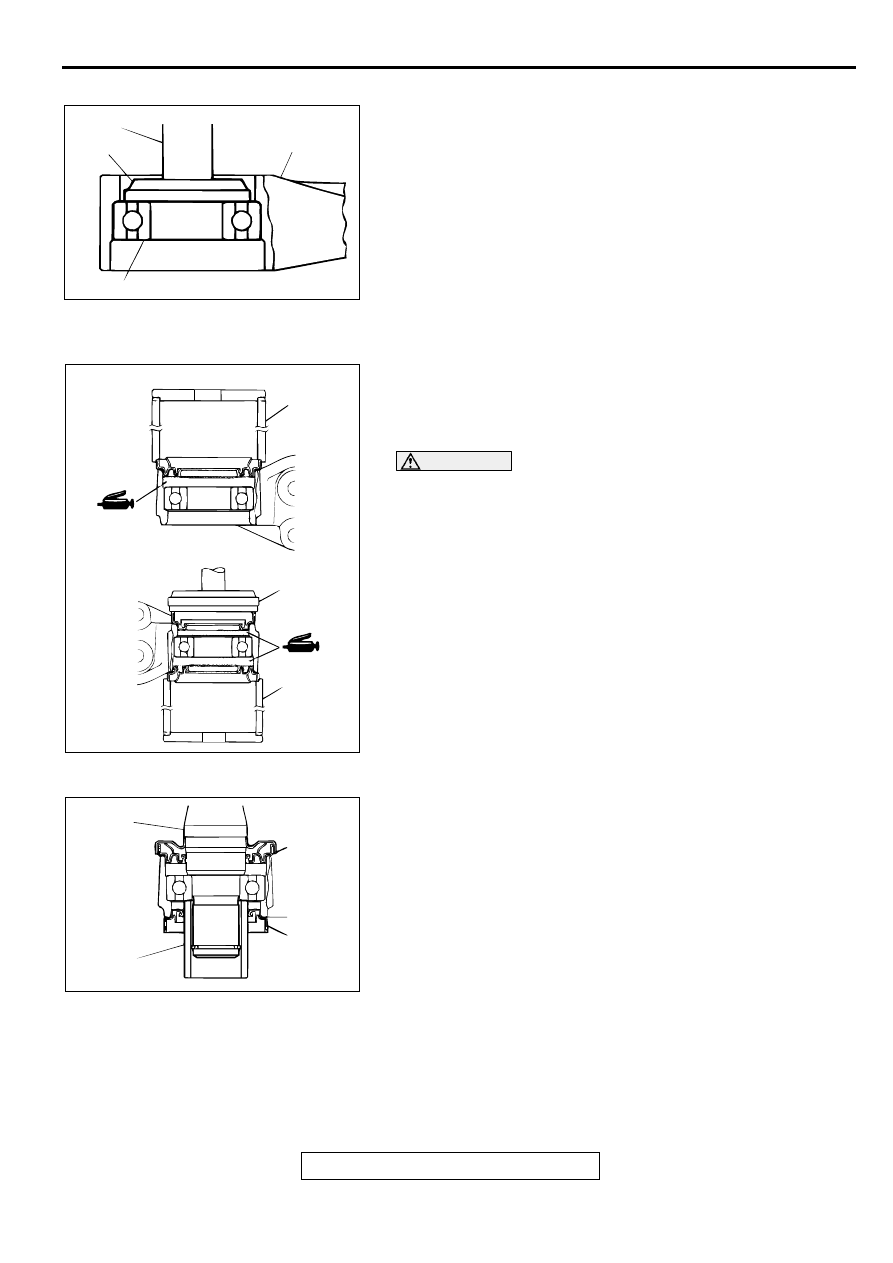

>>C<< CENTER BEARING INSTALLATION
Use special tools MB990930 and MB990938 to press the
center bearing into the center bearing bracket.

>>D<< DUST SEAL INNER/DUST SEAL OUTER
INSTALLATION
1. Pack multipurpose grease in the places shown in the figure.

Quantity:

14

−

 20 g (0.5

−

 0.7 oz) <Dust seal inner>

 8

−

 12 g (0.3

−

 0.4 oz) <Dust seal outer>

CAUTION

Do not damage the rubber portion of the dust seal outer
surface when packing the multipurpose grease, otherwise
grease will leak.
2. Use special tools MB990890 and MB990934 to press the oil

seal into the center bearing bracket.

3. Apply multipurpose grease to the lip of the dust seal.

NOTE: Do not apply the specified grease to the outside of
the lip.

>>E<< INNER SHAFT INSTALLATION
Use special tool MB991172 to hold the center bearing inner
race, and then press-in the inner shaft.

AC001168

MB990938

CENTER BEARING

CENTER
BEARING
BRACKET

AB

MB990930

AC001169

DUST SEAL INNER

MB990890

MB990934

MB990890

AB

DUST SEAL OUTER

AC001170

INNER
SHAFT

AB

MB991172

DRIVE SHAFT ASSEMBLY

TSB Revision

FRONT AXLE

26-22

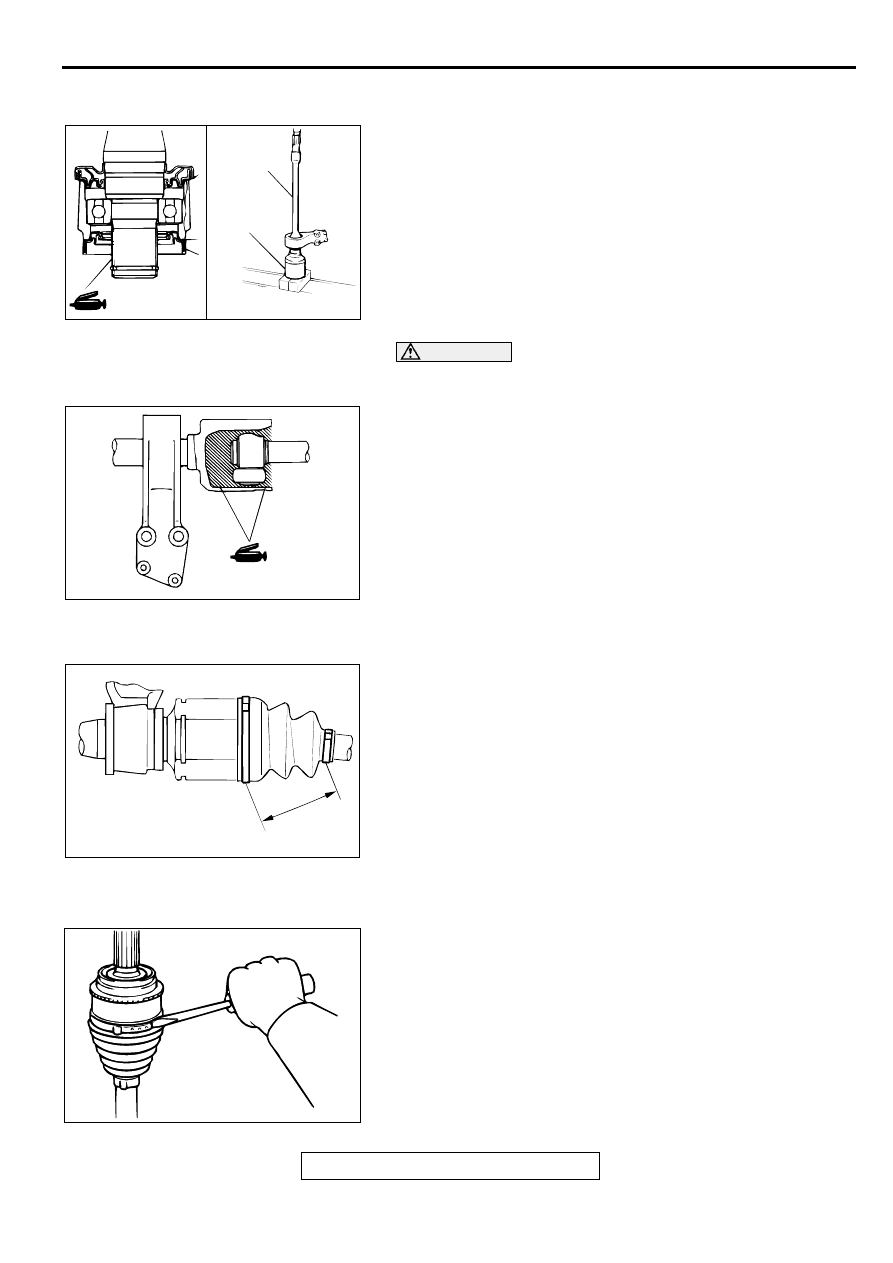

>>F<< TJ CASE AND INNER SHAFT ASSEMBLY
INSTALLATION
1. Apply multipurpose grease to the inner shaft serration, and

then press the inner shaft assembly into the TJ case.

CAUTION

The driveshaft joint uses special grease. Do not mix old
and new or different types of grease.
2. Fill the TJ case with repair kit grease and insert the

driveshaft, and then refill the TJ case with repair kit grease.

Grease quantity:

100

±

 10 g (3.5

±

 0.4 oz) <2.4L ENGINE>

105

±

 10 g (3.7

±

 0.4 oz) <3.0L ENGINE>

NOTE: The grease in the repair kit should be divided in half
for use, respectively, at the joint and inside the boot.

>>G<< TJ BOOT BAND (SMALL)/TJ BOOT BAND (LARGE)
INSTALLATION
1. Position the TJ outer race so that the distance between the

boot bands is at the standard value.

Standard value (A): 85

±

 3 mm (3.3

±

 0.12 inch)

2. Remove part of the TJ outer race to release the air pressure

inside the boot.

BJ BOOT REPLACEMENT

M1261005200071

1. Remove the boot bands (large and small).

NOTE:  The BJ boot bands cannot be re-used.

2. Remove the BJ boot.

AC001171

TJ CASE

AB

INNER
SHAFT
ASSEMBLY

AC001172

AC001173AB

A

ACX00982 AB

DRIVE SHAFT ASSEMBLY

TSB Revision

FRONT AXLE

26-23

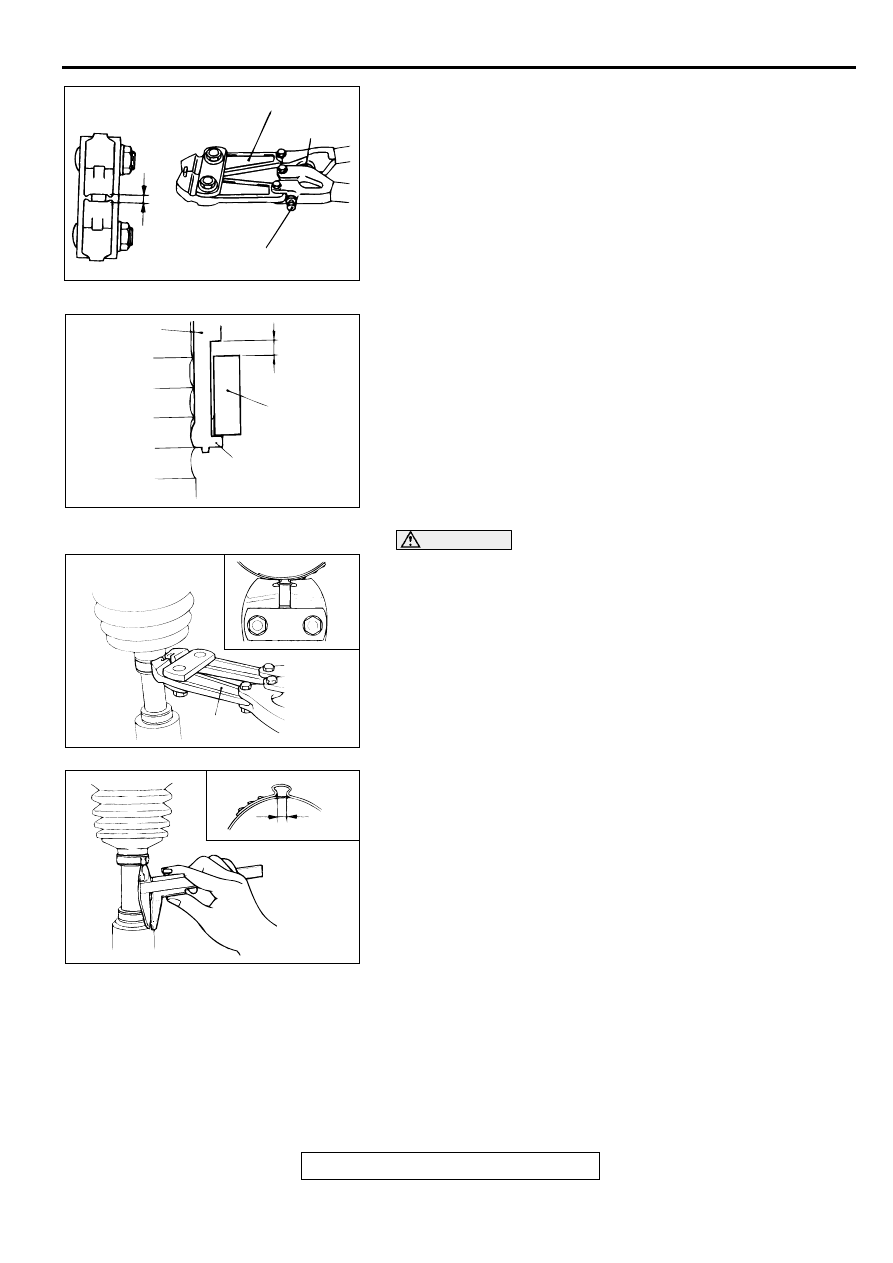

3. Turn the adjusting bolt on the special tool MB991561 so that

the size of the opening (W) is at the standard value.

Standard value (W): 2.9 mm (0.12 inch)

<If it is larger than 2.9 mm (0.12 inch)>

Tighten the adjusting bolt.

<If it is smaller than 2.9 mm (0.12 inch)>

Loosen the adjusting bolt.

NOTE: The value of W will change by approximately 0.7 mm
(0.03 inch) for each turn of the adjusting bolt.

NOTE: The adjusting bolt should not be turned more than
once.

4. Place the BJ boot band (small) against the projection at the

edge of the boot, and then secure it so that there is a
clearance left as shown by (A) in the illustration.

CAUTION

•

Secure the driveshaft in an upright position and clamp
the part of the BJ boot band to be crimped securely in
the jaws of the special tool MB991561.

•

Crimp the BJ boot band until the special tool MB991561
touches the stopper.

5. Use special tool MB991561 to crimp the BJ boot band

(small).

6. Check that crimping amount (B) of the BJ boot band is at the

standard value.

Standard value (B): 2.4

−

 2.8 mm (0.10

−

 0.11 inch)

ACX00993AB

STOPPER

ADJUSTING BOLT

(W)

MB991561

AC001175

BJ BOOT

A

BJ BOOT BAND
(SMALL)

PROJECTION

AB

ACX00995AB

MB991561

ACX00996AC

B

DRIVE SHAFT ASSEMBLY

TSB Revision

FRONT AXLE

26-24

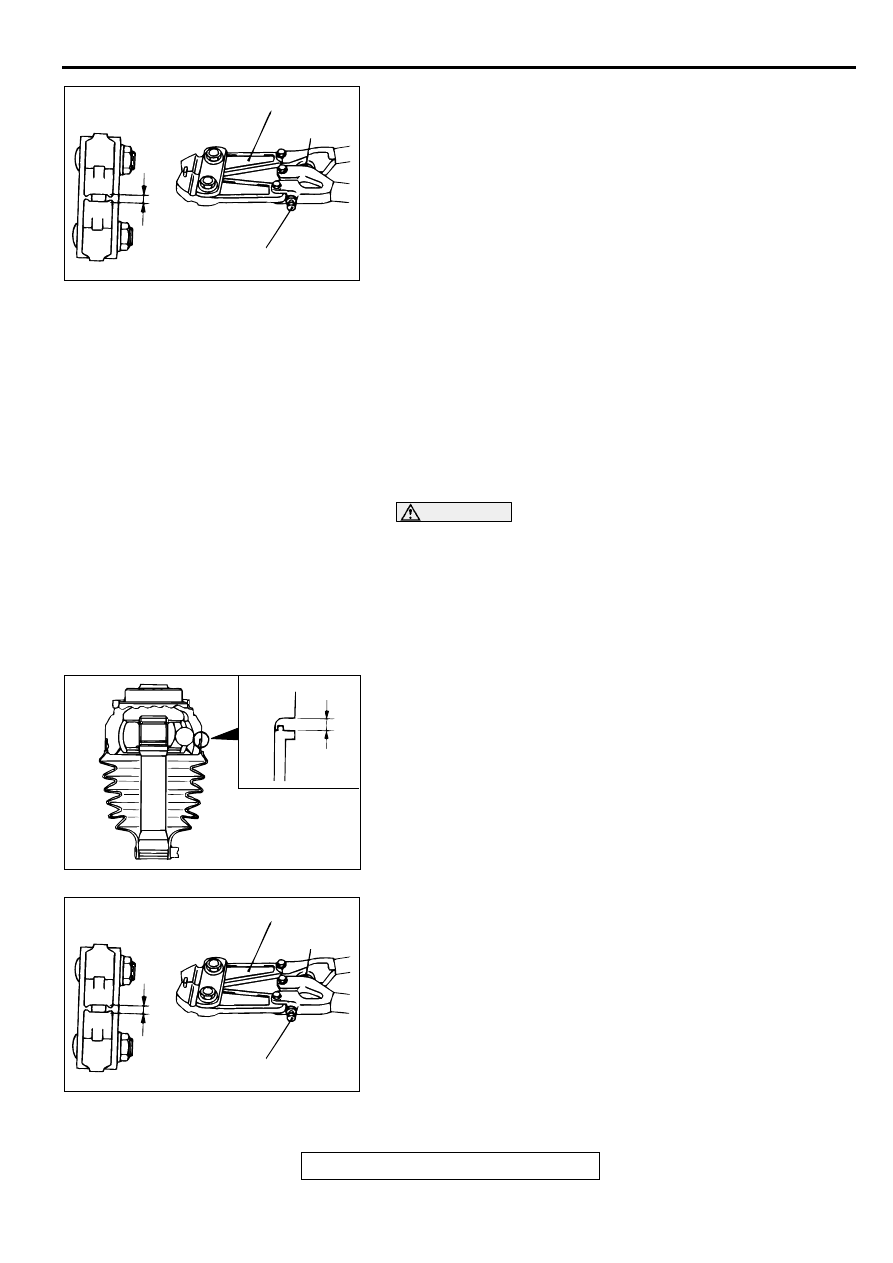

<If the crimping amount is larger than 2.8 mm (0.11
inch)>
Readjust the value of (W) in step 4 according to the
following formula, and then repeat the operation in
step 6.

[W = 5.5 mm (0.22 inch)

−

 B]

Example: If B = 2.9 mm (0.11 inch), then W = 2.6 mm
(0.10 inch).
<If the crimping amount is smaller than 2.4 mm (0.09
inch)>
Remove the BJ boot band, readjust the value of (W) in
step 4 according to the following formula, and then
repeat the operations in steps 5 and 6 using a new BJ
boot band.

[W = 5.5 mm (0.22 inch)

−

 B]

Example: If B = 2.3 mm (0.10 inch), then W = 3.2 mm
(0.13 inch).

7. Check that the BJ boot band is not sticking out past the

place where it has been installed. If the BJ boot band is
sticking out, remove it and then repeat the operations in
steps 4 to 6 using a new BJ boot band.

CAUTION

The driveshaft joint uses special grease. Do not mix old
and new grease or different types of grease.
8. Fill the inside of the BJ boot with the specified amount of the

repair kit grease.

Grease quantity:

<2.4L ENGINE> 110

±

 10 g (3.9

±

 0.4 oz)

<3.0L ENGINE> 120

±

 10 g (4.2

±

 0.4 oz)

9. Install the BJ boot band (large) so that clearance (C)

between it and the BJ housing is at the standard value.

Standard value (C): 0.1

−

 1.55 mm (0.004

−

 0.061 inch)

10.Follow the same procedure as in step 3 to adjust the size of

the opening (W) on special tool MB991561 so that it is at the
standard value.

Standard value (W): 3.2 mm (0.13 inch)

ACX00993AB

STOPPER

ADJUSTING BOLT

(W)

MB991561

AC001176

C

AB

ACX00993AB

STOPPER

ADJUSTING BOLT

(W)

MB991561
