AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-296

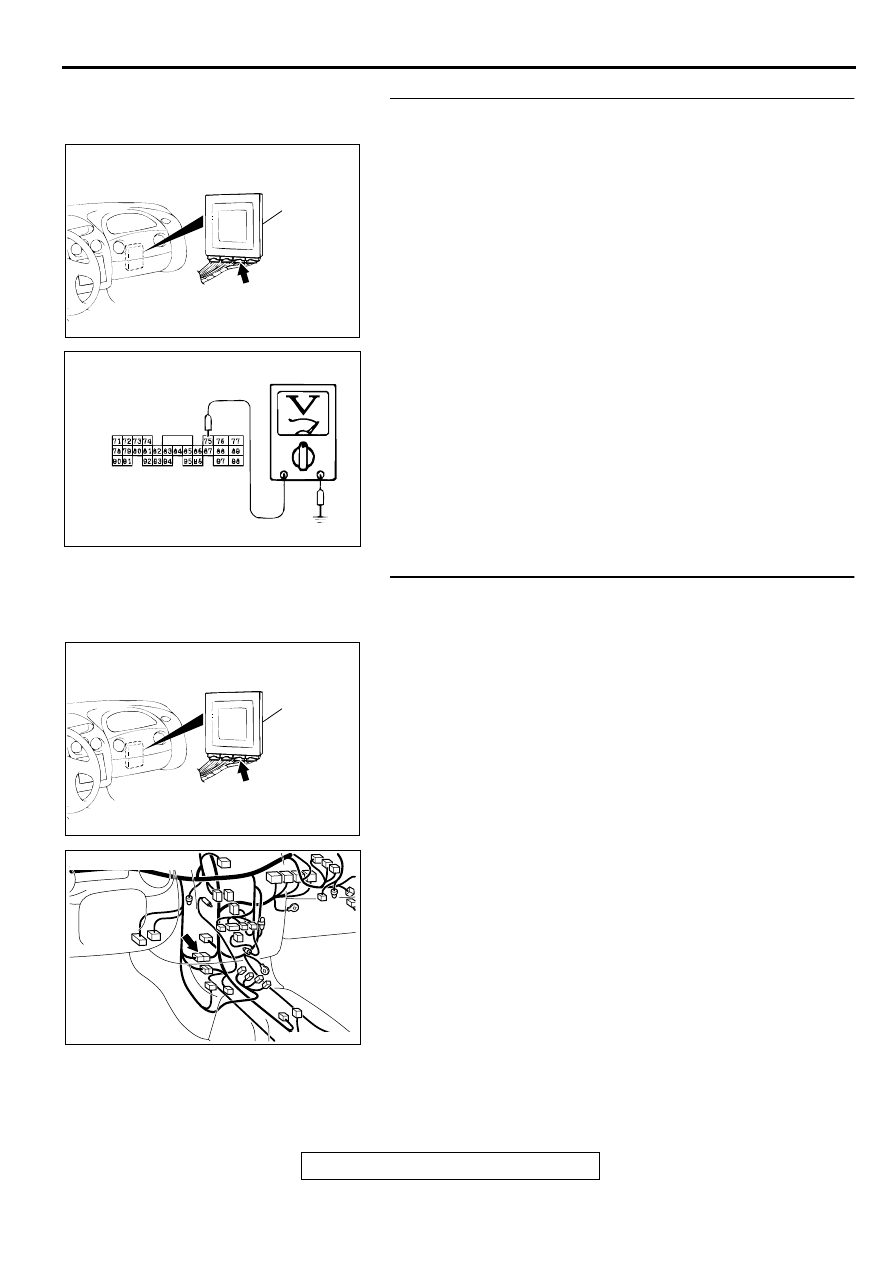

STEP 3. Check the signal voltage at PCM connector C-57
<2.4L Engine> or C-59 <3.0L Engine> by backprobing.
(1) Do not disconnect connector C-57 <2.4L Engine> or C-59

<3.0L Engine>.

(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 75 and ground by

backprobing.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 5.
NO :  Go to Step 4.

STEP 4. Check connectors C-57 <2.4L Engine> or C-59
<3.0L Engine> at PCM and C-28 at inter mediate connector
for damage.
Q: Are the connectors in good condition?

YES : Replace the PCM.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001657

CONNECTOR: C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>

AK

PCM

AC002097

C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>
CONNECTOR HARNESS
SIDE VIEW

AE

AC001657

CONNECTOR: C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>

AK

PCM

AC001741

CONNECTOR: C-28

AM

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-297

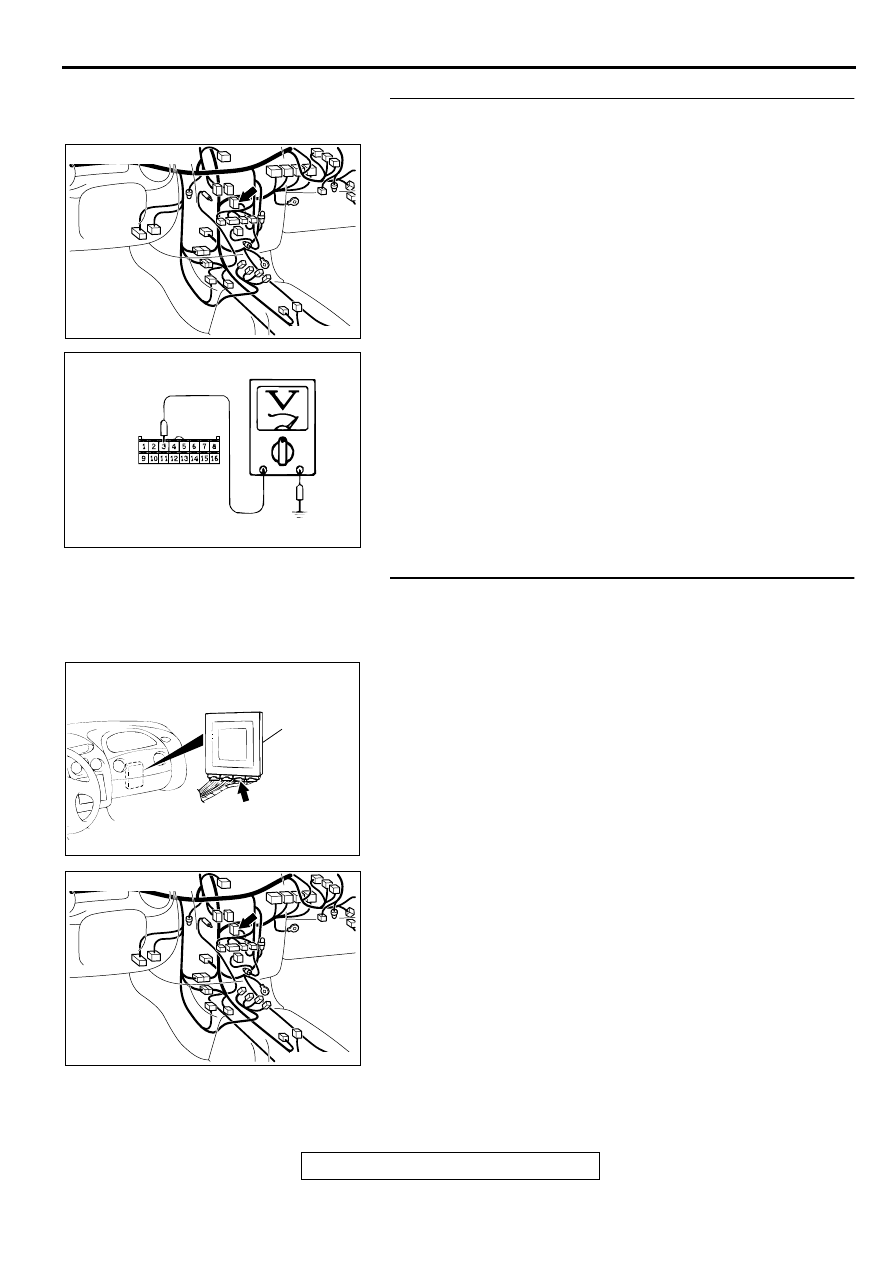

STEP 5. Check the signal voltage at auto-cruise control-
ECU connector C-20 by backprobing.
(1) Do not disconnect connector C-20.
(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 3 and ground by

backprobing.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 7.
NO :  Go to Step 6.

STEP 6. Check harness for short circuit to ground, open
circuit or damage between PCM connector C-57 <2.4L
Engine> or C-59 <3.0L Engine> terminal 75 and auto-cruise
control-ECU connector C-20 terminal 3.
Q: Is the harness wire in good condition?

YES : Go to Step 7.
NO :  Repair it.

AC001741

CONNECTOR: C-20

AO

AC002119

C-20 CONNECTOR
HARNESS SIDE VIEW

AE

AC001657

CONNECTOR: C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>

AK

PCM

AC001741

CONNECTOR: C-20

AO

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-298

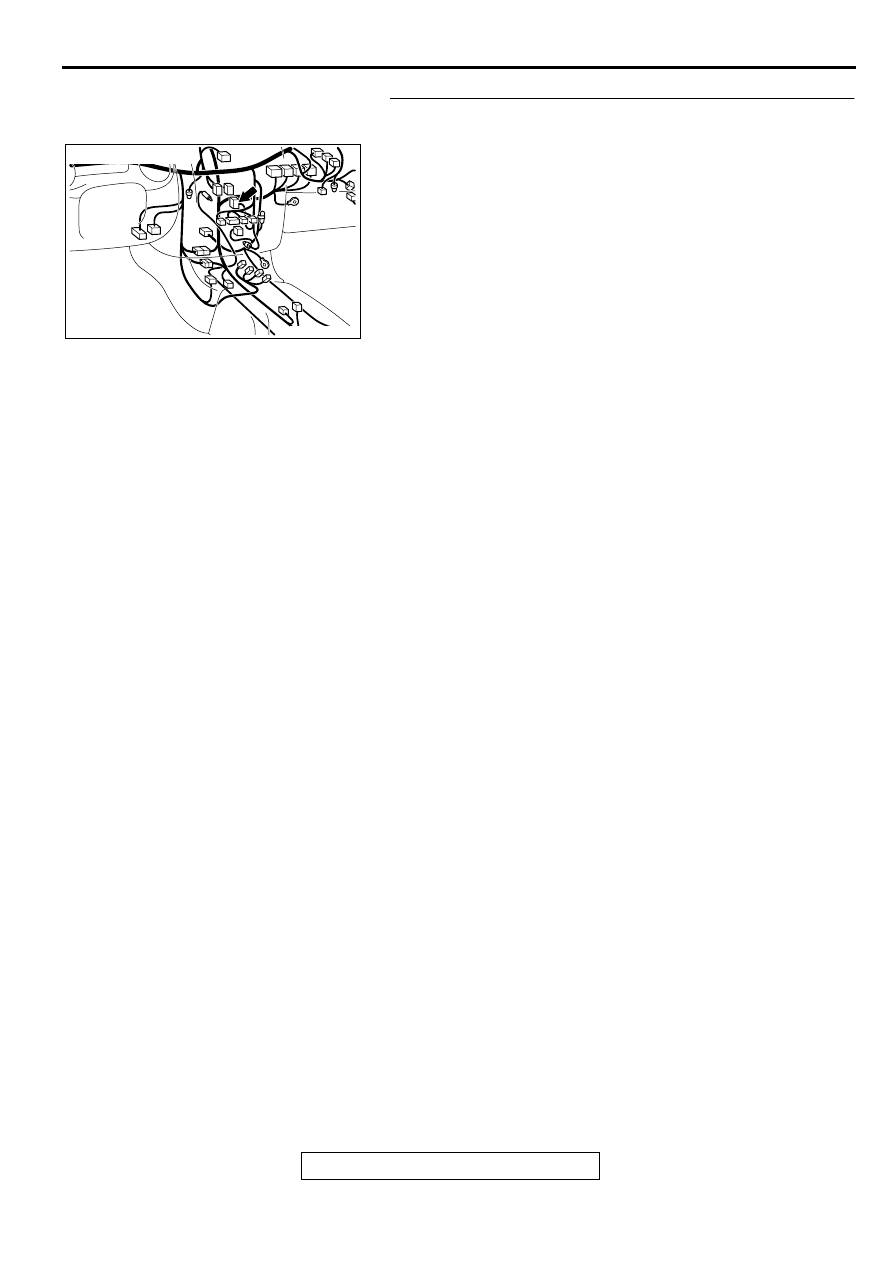

STEP 7. Check connector C-20 at auto-cruise control-ECU
connector for damage.
Q: Is the connector in good condition?

YES : Replace the auto-cruise control-ECU.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001741

CONNECTOR: C-20

AO

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-299

INSPECTION PROCEDURE 17: Shift Switch Assembly System <Vehicles with Sport Mode>

AC004697

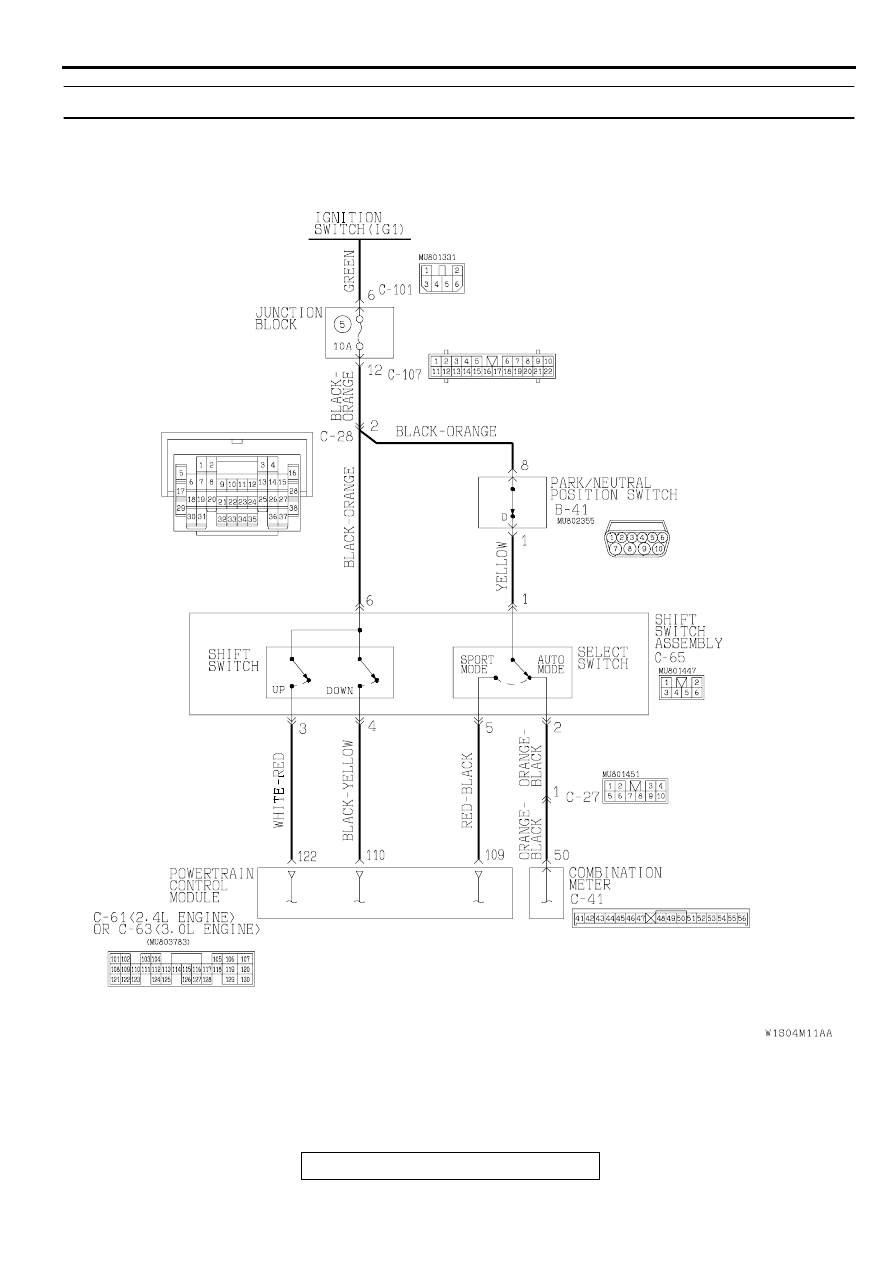

Shift Switch Assembly System Circuit

AC
