AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-124

STEP 16. Check connectors C-28 at intermediate
connector and C-107 at junction block for damage.
Q: Are the connectors in good condition?

YES : Go to Step 17.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

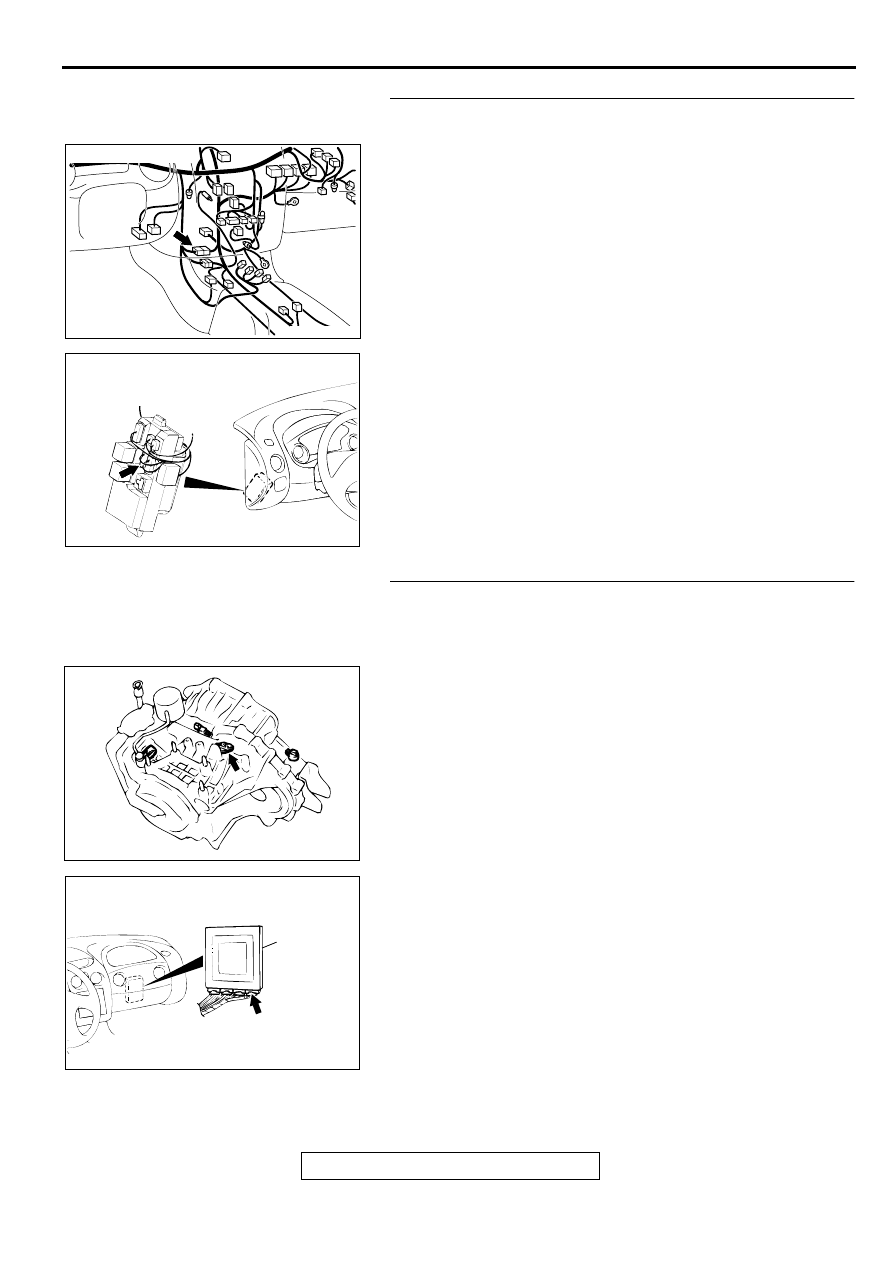

STEP 17. Check harness for damage between output shaft
speed sensor harness side connector B-38 terminal 2 and
PCM connector C-61 <2.4L Engine> or C-63 <3.0L Engine>
terminal 104.
Q: Is the harness wire in good condition?

YES : Go to Step 18.
NO :  Repair it.

AC001741 AJ

CONNECTOR: C-28

AC001691

CONNECTOR: C-107

JUNCTION BLOCK
(FRONT VIEW)

AO

AC001837AE

CONNECTOR: B-38

AC001657

CONNECTOR: C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>

PCM

AN

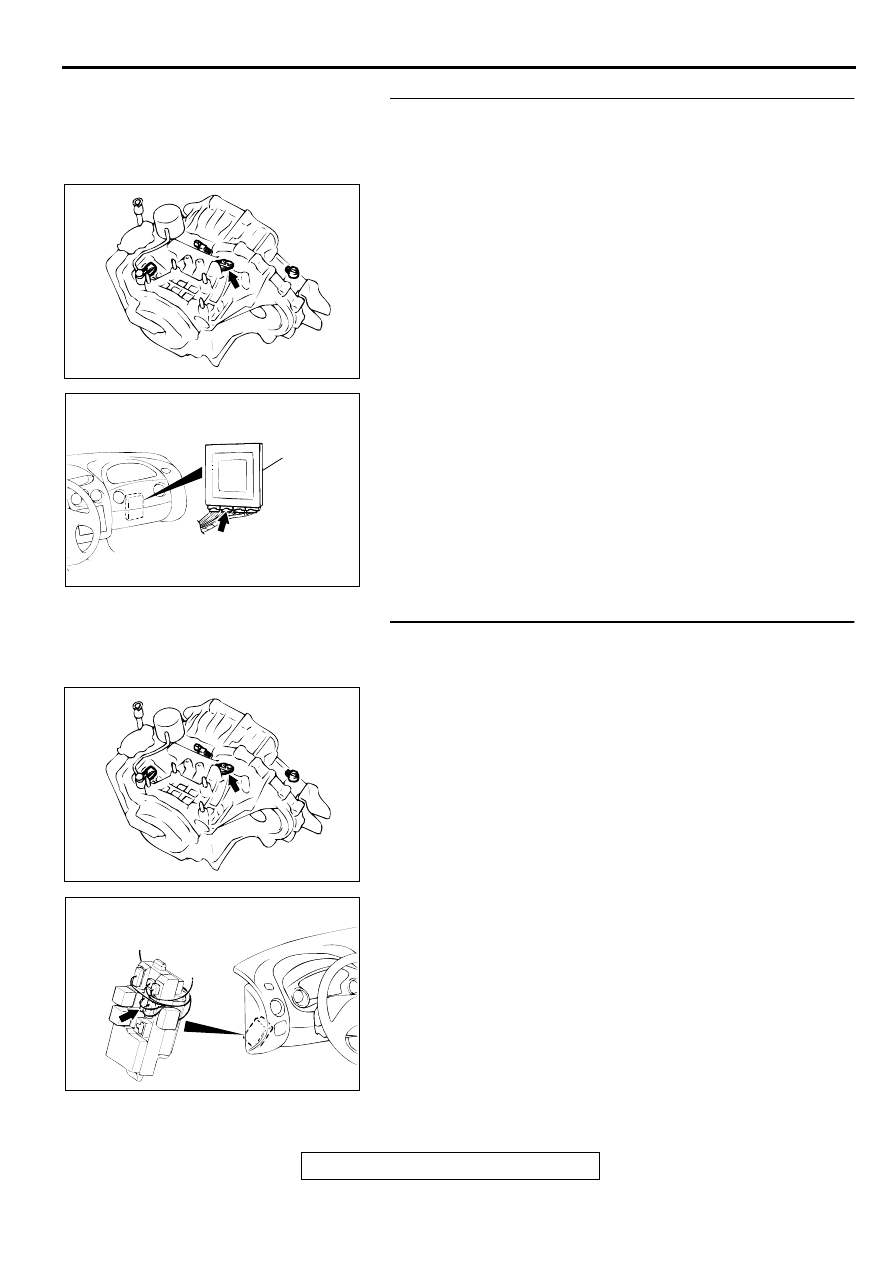

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-125

STEP 18. Check harness for damage between output shaft
speed sensor harness side connector B-38 terminal 1 and
PCM connector C-54 <2.4L Engine> or C-55 <3.0L Engine>
terminal 57.
Q: Is the harness wire in good condition?

YES : Go to Step 19.
NO :  Repair it.

STEP 19. Check harness for damage between output shaft
speed sensor harness side connector B-38 terminal 3 and
junction block connector C-107 terminal 12.
Q: Is the harness wire in good condition?

YES : Go to Step 20.
NO :  Repair it.

AC001837AE

CONNECTOR: B-38

AC001657

CONNECTOR: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>

PCM

AL

AC001837AE

CONNECTOR: B-38

AC001691

CONNECTOR: C-107

JUNCTION BLOCK
(FRONT VIEW)

AO

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-126

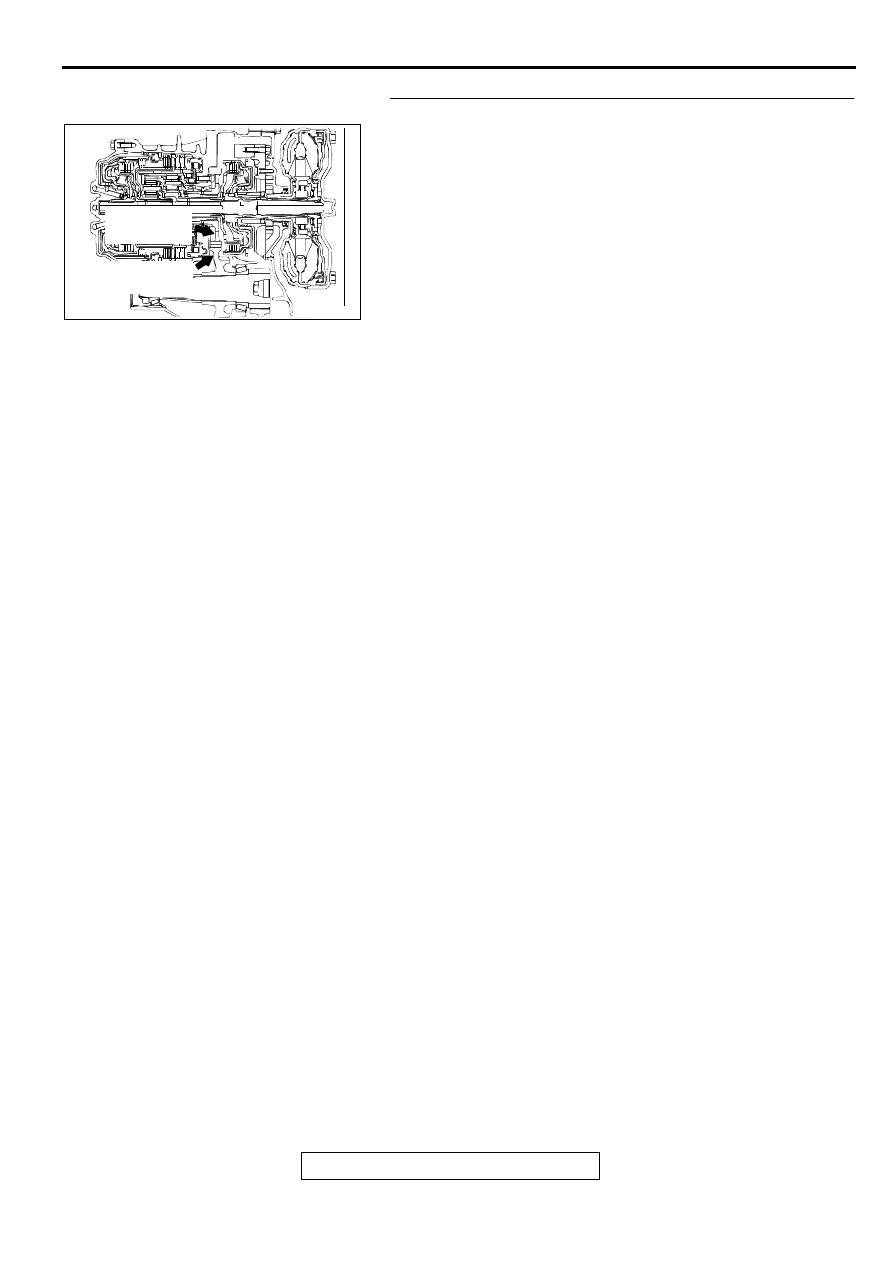

STEP 20. Replace the transfer drive gear or driven gear.
(1) Replace the transfer drive gear driven gear. Refer to

GROUP 23B, Transaxle, Output Shaft

P.23B-11

.

(2) Start the engine and run.
(3) Read in the A/T diagnostic trouble code.

Q: Is the A/T diagnostic trouble code number "23" output?

YES : The A/T diagnostic trouble code may have set due to

external radio frequency (RFI), possibility caused by
cellular phone activity, after market components
installed on the vehicle, etc.

NO :  The inspection is complete.

AC002221AC

TRANSFER
DRIVE GEAR

TRANSFER
DRIVEN GEAR

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-127

DTC 26: Stoplight Switch System

AC004686AC

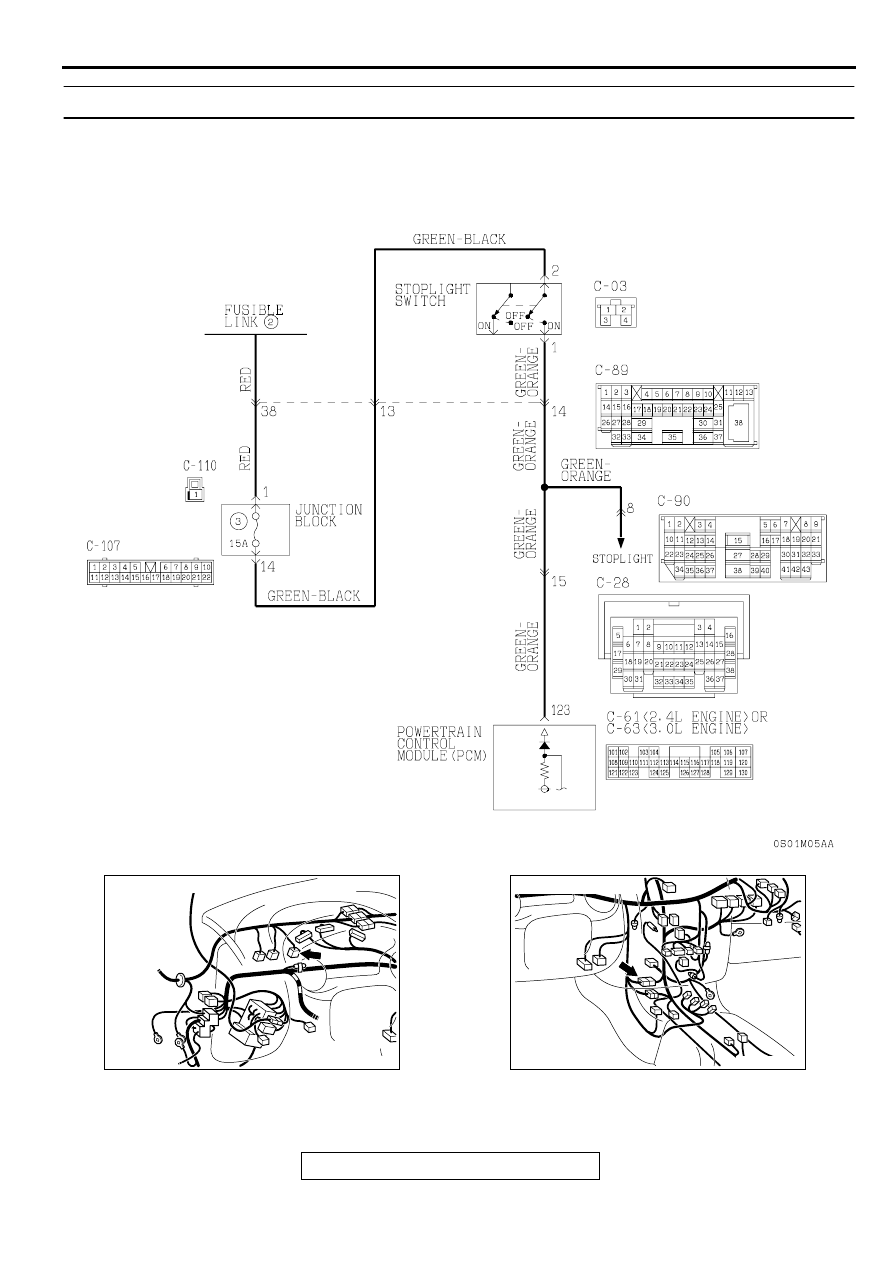

Stoplight Switch System Circuit

AC001729

CONNECTOR: C-03

AG

AC001741 AJ

CONNECTOR: C-28
