22-1

GROUP 22

MANUAL



TRANSAXLE

CONTENTS

MANUAL TRANSAXLE  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22A

MANUAL TRANSAXLE OVERHAUL . . . . . . . . . . . . . . . . . . . . .

22B

22A-2

GROUP 22A

MANUAL



TRANSAXLE

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

22A-3

MANUAL TRANSAXLE DIAGNOSIS

22A-6

INTRODUCTION TO MANUAL TRANSAXLE
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

22A-6

TROUBLESHOOTING STRATEGY . . . . . .

22A-6

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

22A-6

SYMPTOM PROCEDURES . . . . . . . . . . . .

22A-6

SPECIAL TOOLS. . . . . . . . . . . . . . . .

22A-9

ON-VEHICLE SERVICE. . . . . . . . . . .

22A-9

TRANSAXLE OIL LEVEL CHECK  . . . . . . .

22A-9

TRANSAXLE OIL REPLACEMENT  . . . . . .

22A-9

TRANSAXLE CONTROL . . . . . . . . . .

22A-10

REMOVAL AND INSTALLATION  . . . . . . . .

22A-10

SHIFT LEVER ASSEMBLY  . . . . . . . .

22A-13

DISASSEMBLY AND ASSEMBLY  . . . . . . .

22A-13

TRANSAXLE ASSEMBLY . . . . . . . . .

22A-14

REMOVAL AND INSTALLATION
<2.4L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

22A-14

SPECIFICATIONS  . . . . . . . . . . . . . . .

22A-22

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

22A-22

GENERAL DESCRIPTION

TSB Revision

MANUAL TRANSAXLE

22A-3

.

G EN ER A L DESC RIPTIO N

M1221000100514

ITEMS

SPECIFICATIONS

Transaxle model

F5M42

F5M51

Engine model

4G64

6G72

Transaxle type

5-speed forward, 1-speed reverse constant mesh

Gear ratio

1st

3.583

3.333

2nd

1.947

2.105

3rd

1.379

1.407

4th

1.030

1.031

5th

0.767

0.761

Reverse

3.363

3.416

Final gear ratio (Differential gear ratio)

3.722

3.736

Speedometer gear ratio

29/36

28/36

GENERAL DESCRIPTION

TSB Revision

MANUAL TRANSAXLE

22A-4

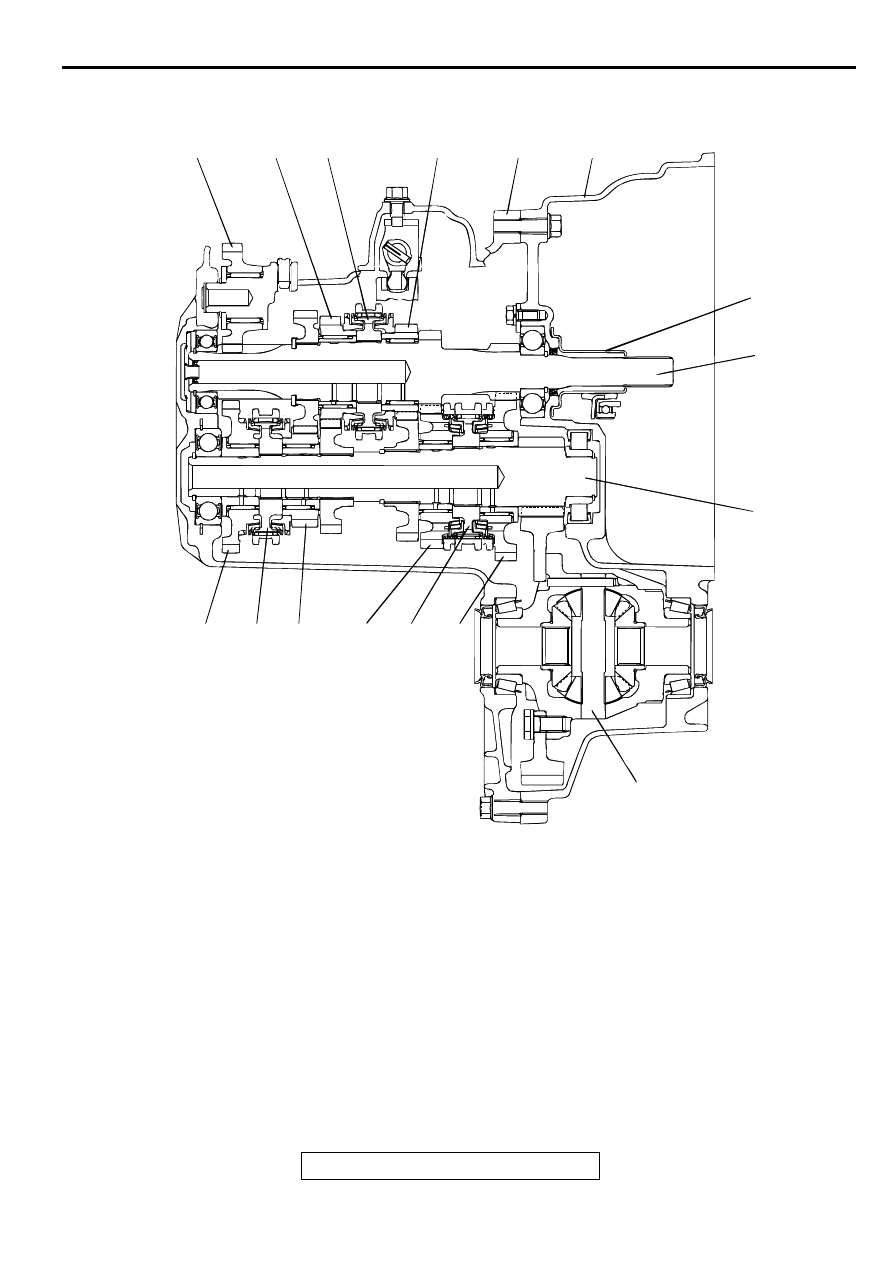

SECTIONAL VIEW <F5M42>

AC001599

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

AB





1.  REVERSE IDLER GEAR





2.  4TH SPEED GEAR





3.  3RD-4TH SPEED SYNCHRONIZER

HUB





4.  3RD SPEED GEAR





5.  TRANSAXLE CASE





6.  CLUTCH HOUSING





7.  RELEASE BEARING RETAINER





8.  INPUT SHAFT





9.  OUTPUT SHAFT





10.  DIFFERENTIAL





11.  1ST SPEED GEAR





12.  1ST-2ND SPEED SYNCHRONIZER

HUB





13. 2ND SPEED GEAR





14. 5TH SPEED GEAR





15. 5TH-REVERSE SPEED

 SYNCHRONIZER HUB





16.  REVERSE GEAR
