21B-1

GROUP 21B

CLUTCH

OVERHAUL

CONTENTS

CLUTCH . . . . . . . . . . . . . . . . . . . . . . .

21B-2

REMOVAL AND INSTALLATION . . . . . . . .

21B-2

CLUTCH INSPECTION. . . . . . . . . . . . . . . .

21B-6

CLUTCH RELEASE CYLINDER . . . .

21B-8

DISASSEMBLY AND REASSEMBLY. . . . .

21B-8

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

21B-10

SPECIFICATIONS  . . . . . . . . . . . . . . .

21B-11

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

21B-11

GENERAL SPECIFICATIONS  . . . . . . . . . .

21B-11

SERVICE SPECIFICATIONS  . . . . . . . . . . .

21B-11

LUBRICANTS  . . . . . . . . . . . . . . . . . . . . . . .

21B-11

CLUTCH

TSB Revision

CLUTCH OVERHAUL

21B-2

.

C LU TC H

REMOVAL AND INSTALLATION

M1212001000040

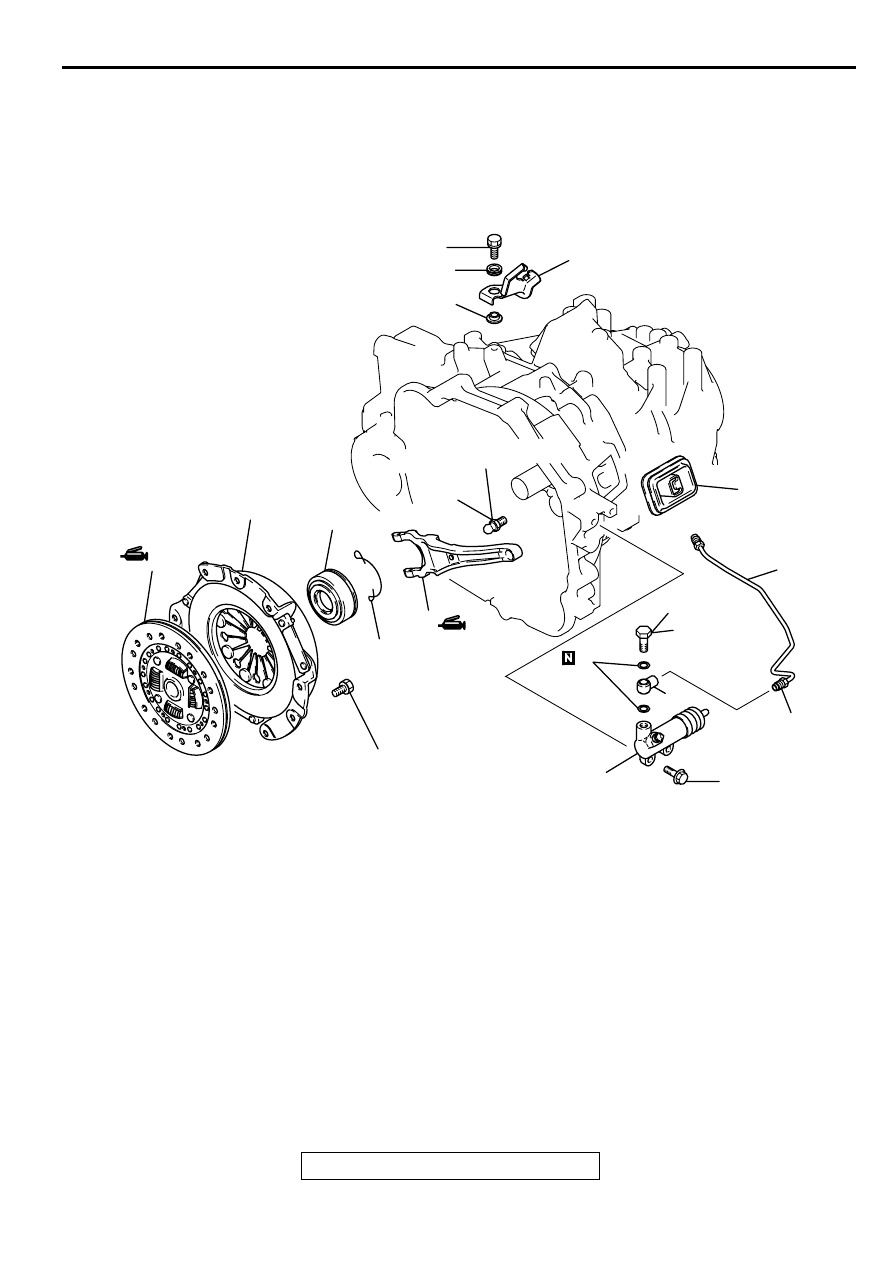

 <2.4LENGINE>

AKX00758

19 ± 3 N·m
14 ± 2 ft-lb

35 ± 6 N·m
26 ± 4 ft-lb

23 ± 2 N·m
17 ± 1 ft-lb

15 ± 2 N·m
11 ± 1 ft-lb

19 ± 3 N·m
14 ± 2 ft-lb

19 ± 3 N·m
14 ± 2 ft-lb

1

8

7

10

13

9

12

2

3

5

4

11

AB

6

14

15

REMOVAL STEPS
1. CLUTCH FLUID LINE BRACKET
2. INSULATOR
3 W ASHER
4. CLUTCH TUBE
5. UNION BOLT
6. UNION
7. GASKET
8. CLUTCH RELEASE CYLINDER

>>B<<

9. CLUTCH COVER

>>B<<

10.CLUTCH DISC
11. RETURN CLIP
12.CLUTCH RELEASE BEARING

<<A>>

>>A<<

13.RELEASE FORK
14.RELEASE FORK BOOT
15.FULCRUM

REMOVAL STEPS (Continued)

CLUTCH

TSB Revision

CLUTCH OVERHAUL

21B-3

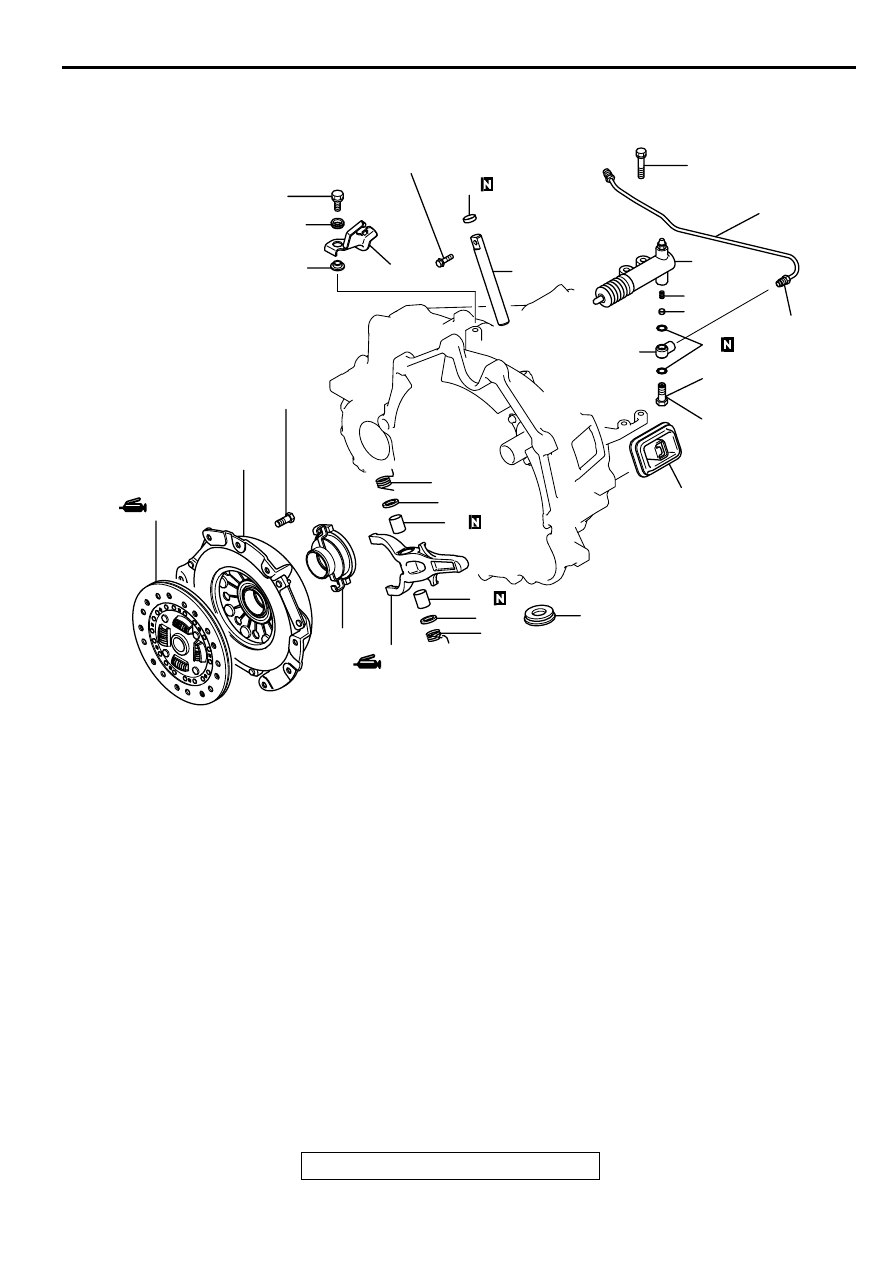

 <3.0L ENGINE>

AKX00761

19 ± 3 N·m
14 ± 2 ft-lb

9.8 ± 2 N·m
87 ± 17 in-lb

19 ± 3 N·m
14 ± 2 ft-lb

15 ± 2 N·m
11 ± 1 ft-lb

19 ± 3 N·m
14 ± 2 ft-lb

23 ± 2 N·m
17 ± 1 ft-lb

3

2

13

10

1

9

14

8

7

5

6

4

22

23

21

20

16

15

17

19

11

12

AB

18

18

REMOVAL STEPS
1. CLUTCH FLUID LINE BRACKET
2. INSULATOR
3 W ASHER
4. CLUTCH TUBE
5. UNION BOLT
6. UNION
7. GASKET
8. VALVE
9. VALVE SPRING
10.CLUTCH RELEASE CYLINDER

>>B<<

11. CLUTCH COVER

>>B<<

12.CLUTCH DISC

>>E<<

13.SEALING CAP
14.RELEASE FORK SHAFT
15.SUPPORT SPRING (L)
16.PACKING

>>D<<

17.RELEASE FORK

>>C<<

18.BUSHING
19.CLUTCH RELEASE BEARING
20.PACKING
21.SUPPORT SPRING (R)
22.RELEASE FORK BOOT
23.MAINTENANCE HOLE COVER

REMOVAL STEPS (Continued)

CLUTCH

TSB Revision

CLUTCH OVERHAUL

21B-4

REMOVAL SERVICE POINT

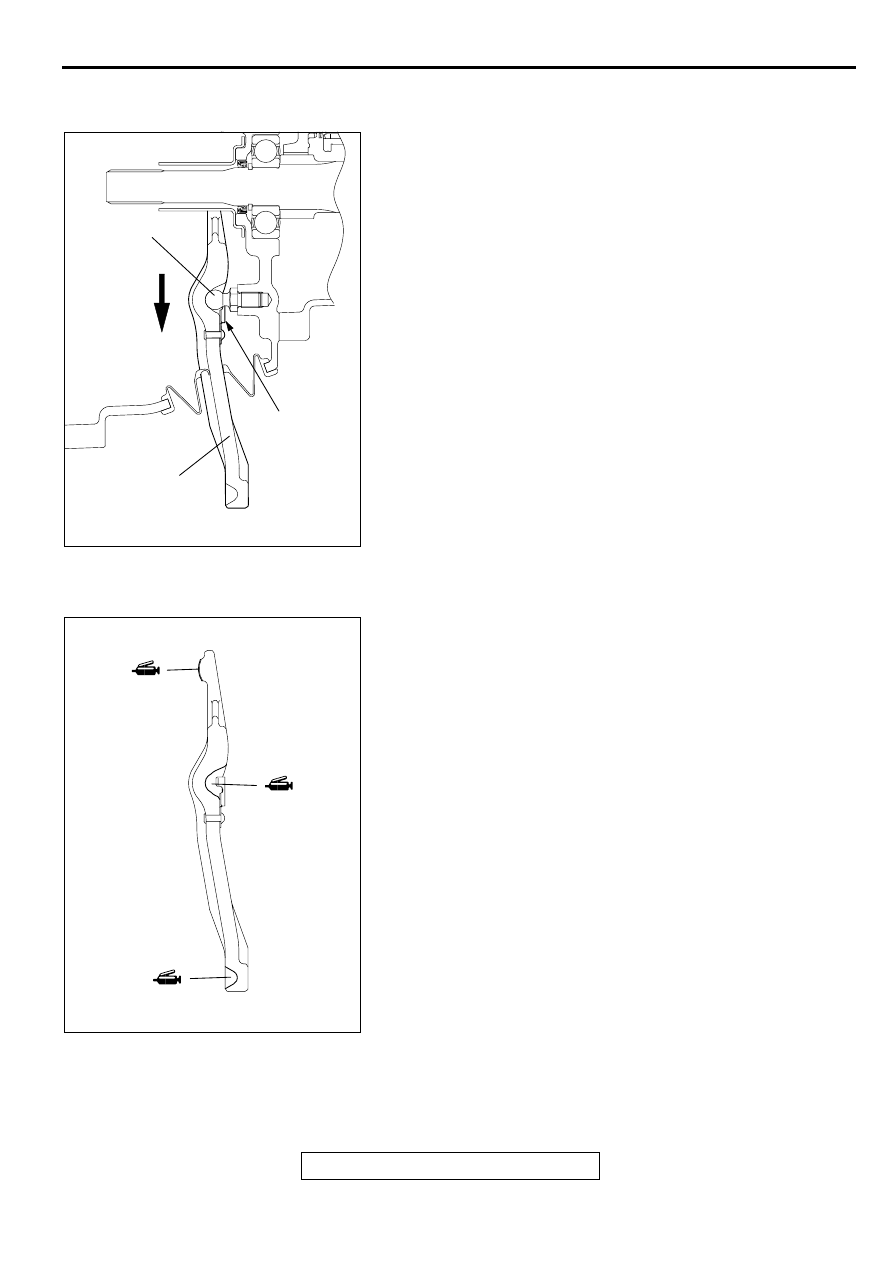

<<A>> RELEASE FORK REMOVAL
Move the release fork in the direction shown to remove the clip
from the fulcrum.

INSTALLATION SERVICE POINTS

>>A<< RELEASE FORK INSTALLATION
1. Apply Mitsubishi genuine grease part number 0101011 or

equivalent to the illustrated positions of the release fork.

2. Install the release fork to the fulcrum.

AKX00752

FULCRUM

CLIP

RELEASE FORK

AB

AKX00753

APPLY
GREASE

APPLY
GREASE

APPLY
GREASE

AB
