Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 223

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-91

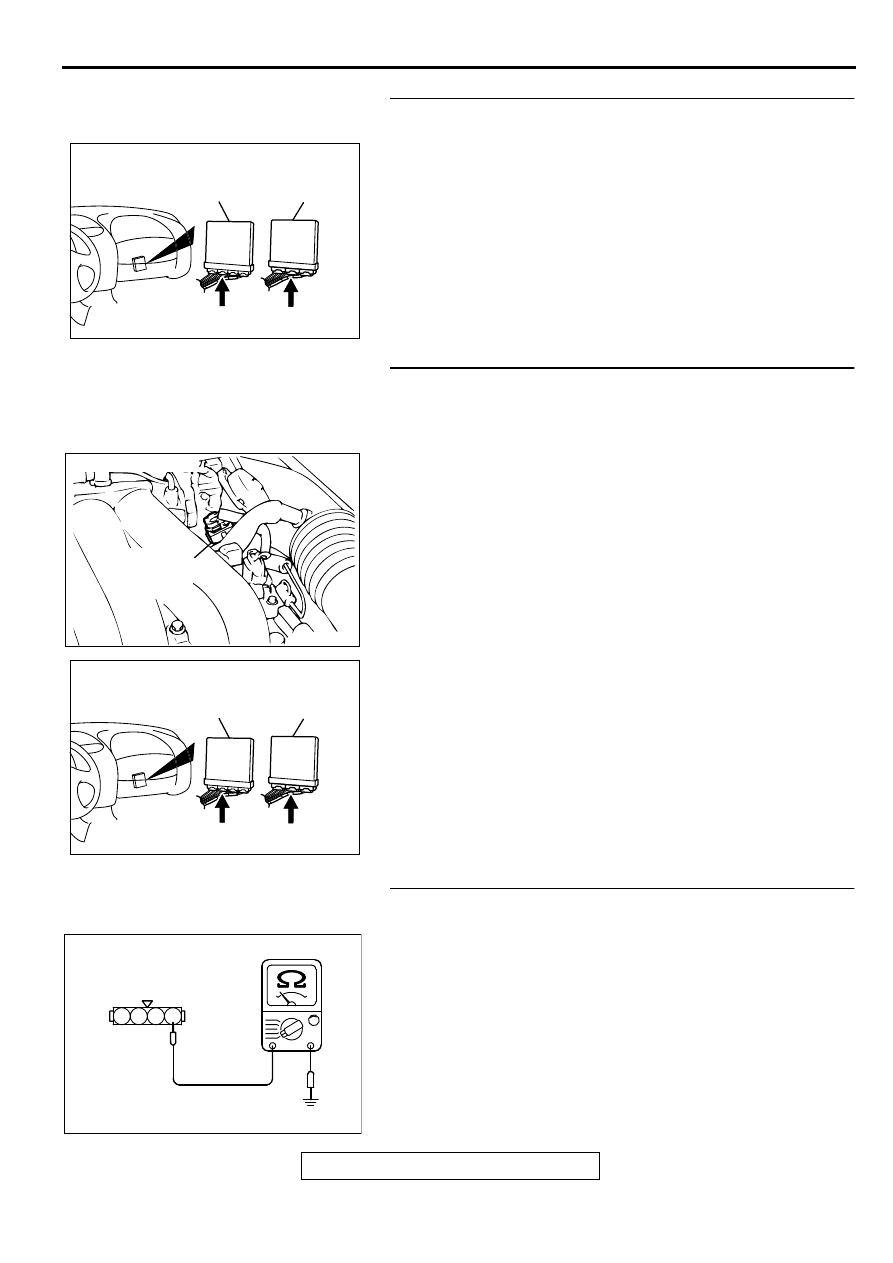

STEP 4. Check connector C-58 at ECM <M/T> or connector
C-55 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 5.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

STEP 5. Check for open circuit and short circuit to ground
between throttle position sensor connector B-07 terminal 4
and ECM connector C-58 terminal 42 <M/T> or PCM
connector C-55 terminal 46 <A/T>.
Q: Is the harness wire in good condition?

YES : Replace the ECM or PCM. Then go to Step 14.
NO :  Repair it. Then go to Step 14.

STEP 6. Check the continuity at throttle position sensor
harness side connector B-07.
(1) Disconnect the connector B-07 and measure at the harness

side.

(2) Measure the continuity between terminal 1 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 9.
NO :  Go to Step 7.

AK000225

CONNECTOR : C-58<M/T>, C-55<A/T>

C-55

C-58

PCM<A/T>

ECM<M/T>

AI

ACX02484 AC

CONNECTOR : B-07

THROTTLE
POSITION
SENSOR

AK000225

CONNECTOR : C-58<M/T>, C-55<A/T>

C-55

C-58

PCM<A/T>

ECM<M/T>

AI

AK000237AB

B-07 HARNESS
SIDE CONNECTOR

4 3 2 1

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-92

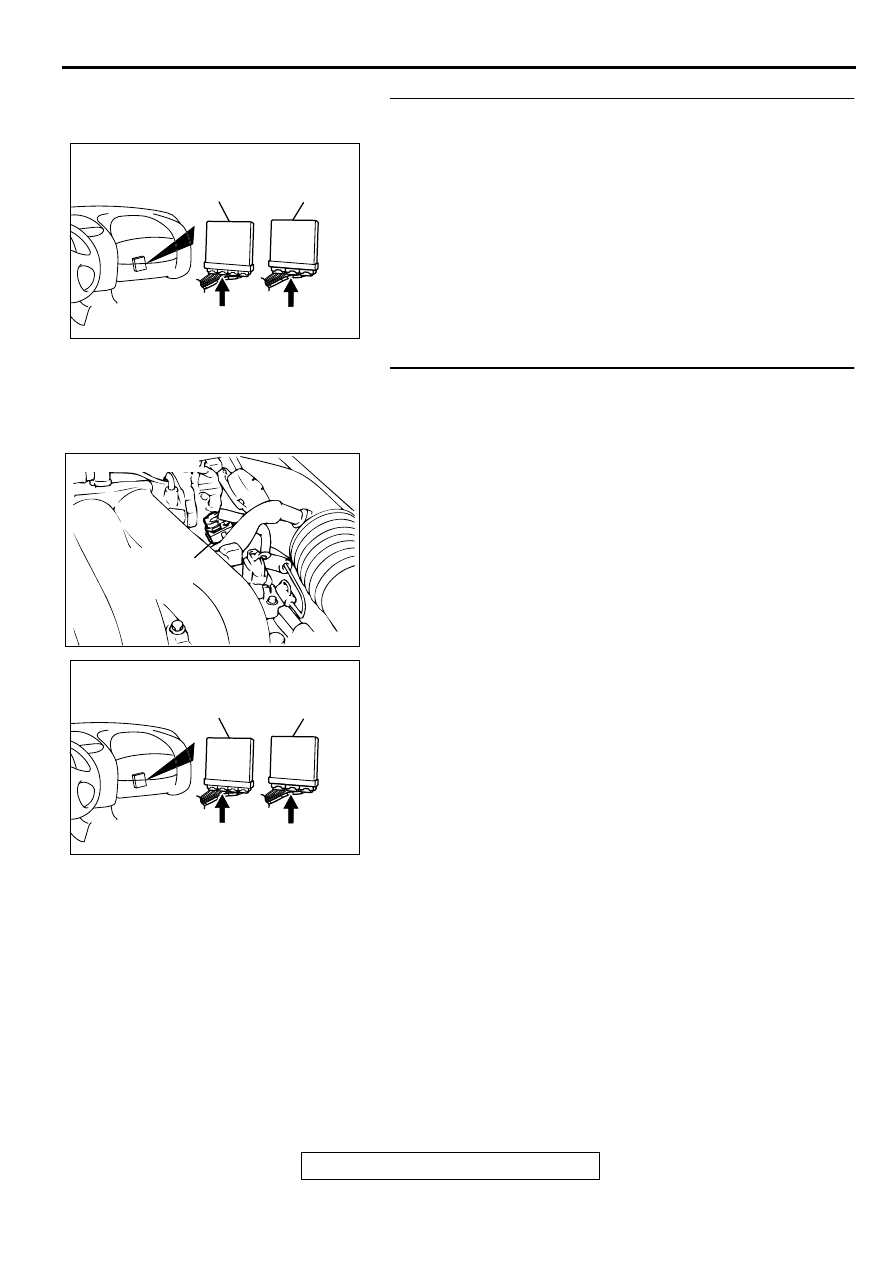

STEP 7. Check connector C-58 at ECM <M/T> or connector
C-55 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 8.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

STEP 8. Check for open circuit and harness damage
between throttle position sensor connector B-07 terminal 1
and ECM connector C-58 terminal 49 <M/T> or PCM
connector C-55 terminal 57 <A/T>.
Q: Is the harness wire in good condition?

YES : Replace the ECM or PCM. Then go to Step 14.
NO :  Repair it. Then go to Step 14.

AK000225

CONNECTOR : C-58<M/T>, C-55<A/T>

C-55

C-58

PCM<A/T>

ECM<M/T>

AI

ACX02484 AC

CONNECTOR : B-07

THROTTLE
POSITION
SENSOR

AK000225

CONNECTOR : C-58<M/T>, C-55<A/T>

C-55

C-58

PCM<A/T>

ECM<M/T>

AI

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-93

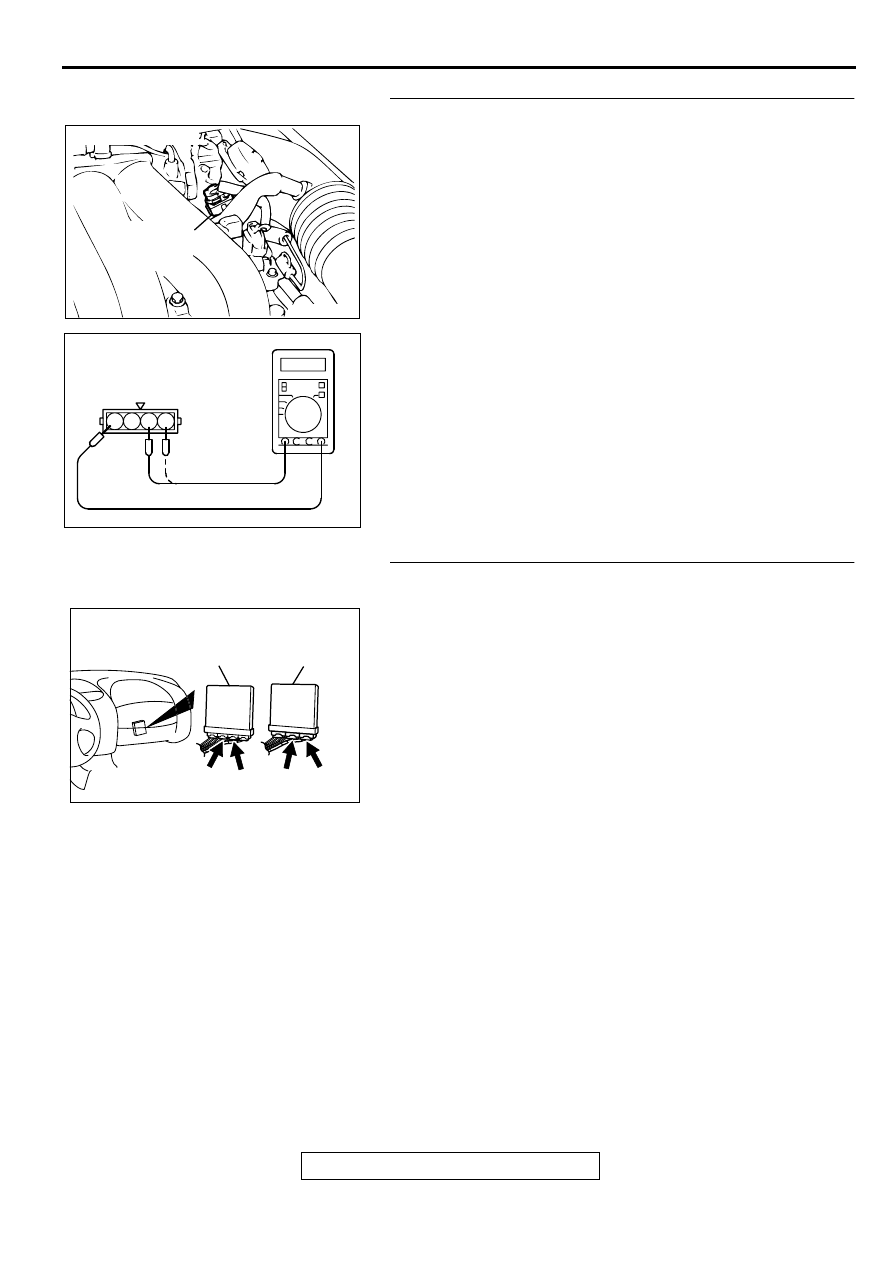

STEP 9. Check the throttle position sensor.
(1) Disconnect the connector B-07.
(2) Measure the resistance between throttle position sensor

side connector terminal 1 and 4.

Standard value: 3.5

−

 6.5 k

Ω

(3) Measure resistance between the throttle position sensor

side connector terminal 1 and 3.

(4) Move the throttle valve from the idle position to the full-open

position.

•

Resistance should change smoothly in proportion to the
opening angle of the throttle valve.

Q: Is the resistance normal?

YES : Go to Step 10.
NO :  Replace the throttle position sensor.(Refer to

P.13B-

565

, Throttle Body.) Then go to Step 14.

STEP 10. Check connector C-58, C-62 at ECM <M/T> or
connector C-55, C-59 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 11.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

ACX02484 AC

CONNECTOR : B-07

THROTTLE
POSITION
SENSOR

AKX01413

THROTTLE POSITION
SENSOR CONNECTOR

1 2 3 4

AB

AK000225

CONNECTORS : C-58, C-62<M/T>,
C-55, C-59<A/T>

C-55

C-58

PCM<A/T>

ECM<M/T>

AK

C-59

C-62

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-94

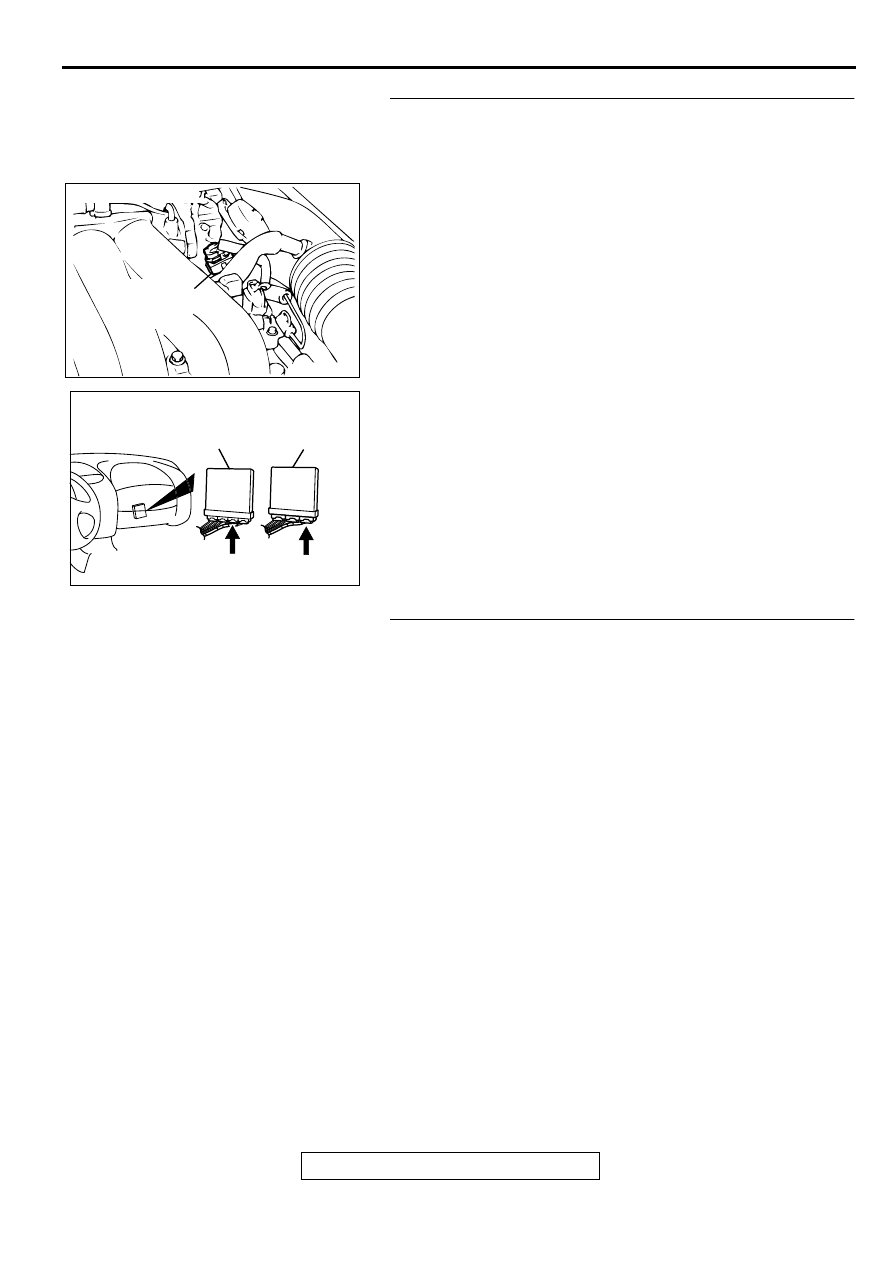

STEP 11. Check for open circuit and short circuit to ground
between throttle position sensor connector B-07 terminal 3
and ECM connector C-62 terminal 78 <M/T> or PCM
connector C-69 terminal 78 <A/T>.
Q: Is the harness wire in good condition?

YES : Go to Step 12.
NO :  Repair it. Then go to Step 14.

STEP 12. Check for short circuit to ground between
throttle position sensor connector and auto-cruise control-
ECU.
Refer to GROUP 17, Auto Cruise Control System-Diagnostic
Trouble Code Chart (

P.17-10

).

Q: Is the harness wire in good condition?

YES : Go to Step 13.
NO :  Repair it. Then go to Step 14.

ACX02484 AC

CONNECTOR : B-07

THROTTLE
POSITION
SENSOR

AK000225

CONNECTOR : C-62<M/T>, C-59<A/T>

C-59

C-62

PCM<A/T>

ECM<M/T>

AL
