MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-79

STEP 5. Check for open circuit between engine coolant
temperature sensor connector B-11 terminal 1 and ECM
connector C-60 terminal 83 <M/T> or PCM connector C-54
terminal 44 <A/T>.
Q: Is the harness wire in good condition?

YES : Replace the ECM or PCM. Then go to Step 11.
NO :  Repair it. Then go to Step 11.

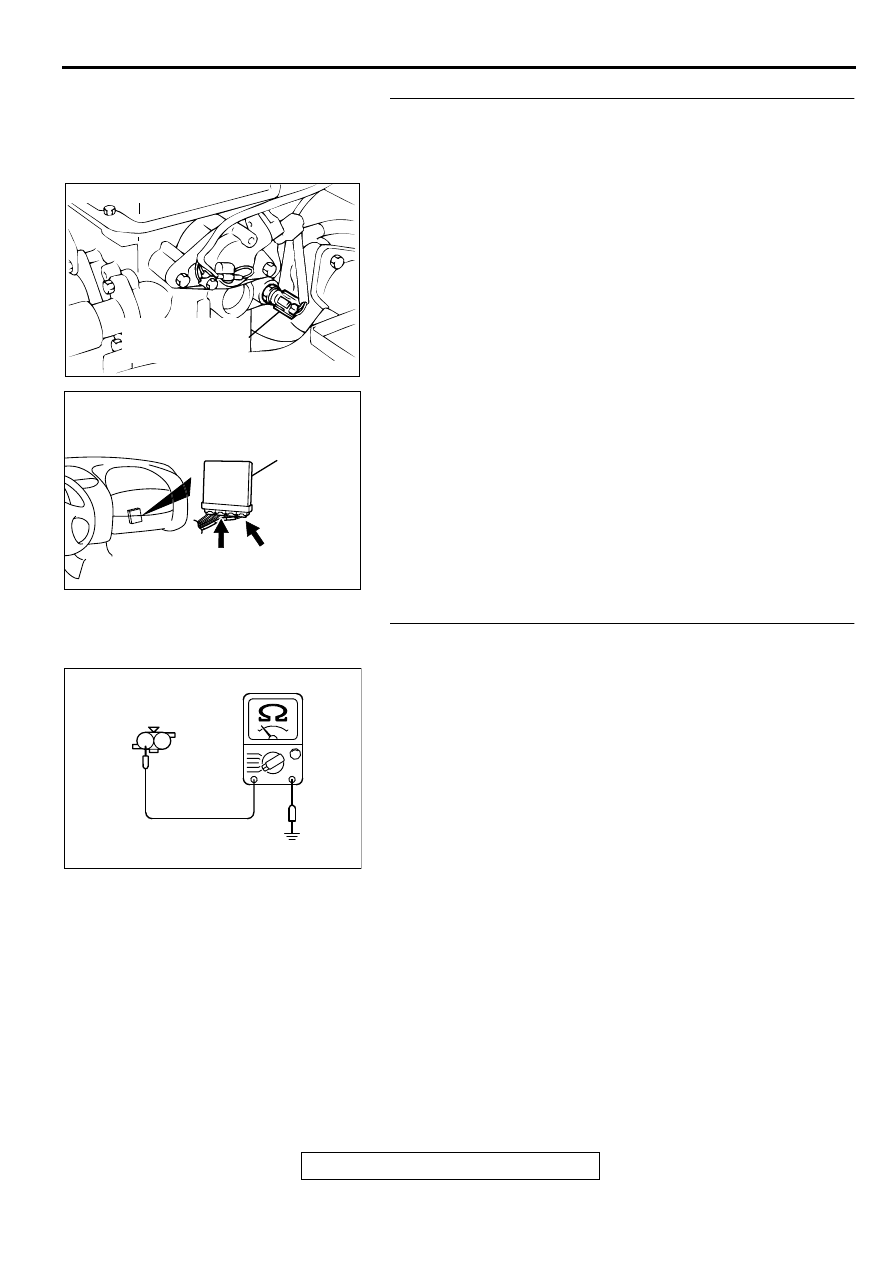

STEP 6. Check the continuity at engine coolant
temperature sensor harness side connector B-11.
(1) Disconnect the connector B-11 and measure at the harness

side.

(2) Check for the continuity between terminal 2 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 9.
NO :  Go to Step 7.

ACX02478 AD

ENGINE COOLANT
TEMPERATURE
SENSOR

CONNECTOR : B-11

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

AK000235

B-11 HARNESS
SIDE CONNECTOR

AB

2 1

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-80

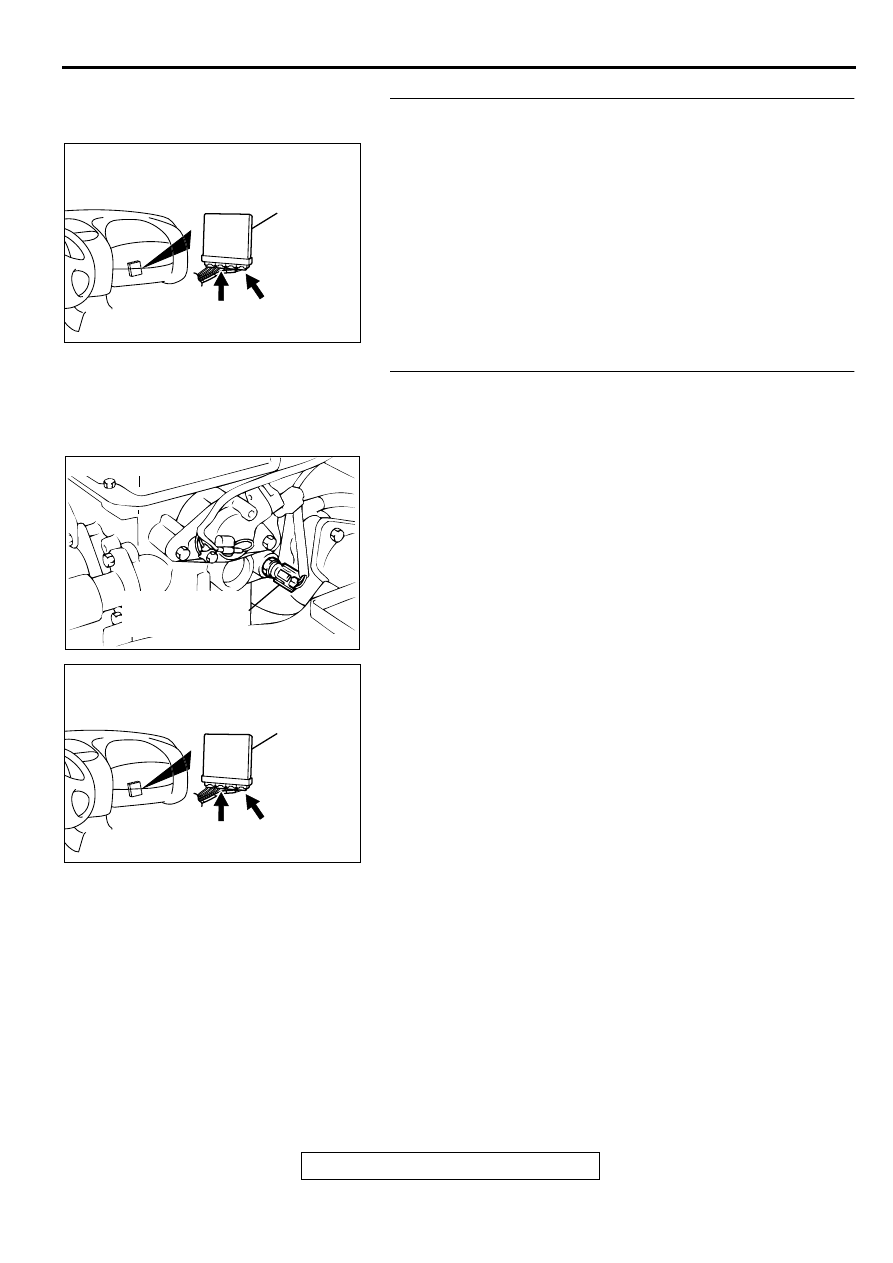

STEP 7. Check connector C-60 at ECM <M/T> or connector
C-54 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 8.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 11.

STEP 8. Check for open circuit between engine coolant
temperature sensor connector B-11 terminal 2 and ECM
connector C-60 terminal 92 <M/T> or PCM connector C-54
terminal 57 <A/T>.
Q: Is the harness wire in good condition?

YES : Replace the ECM or PCM. Then go to Step 11.
NO :  Repair it. Then go to Step 11.

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

ACX02478 AD

ENGINE COOLANT
TEMPERATURE
SENSOR

CONNECTOR : B-11

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-81

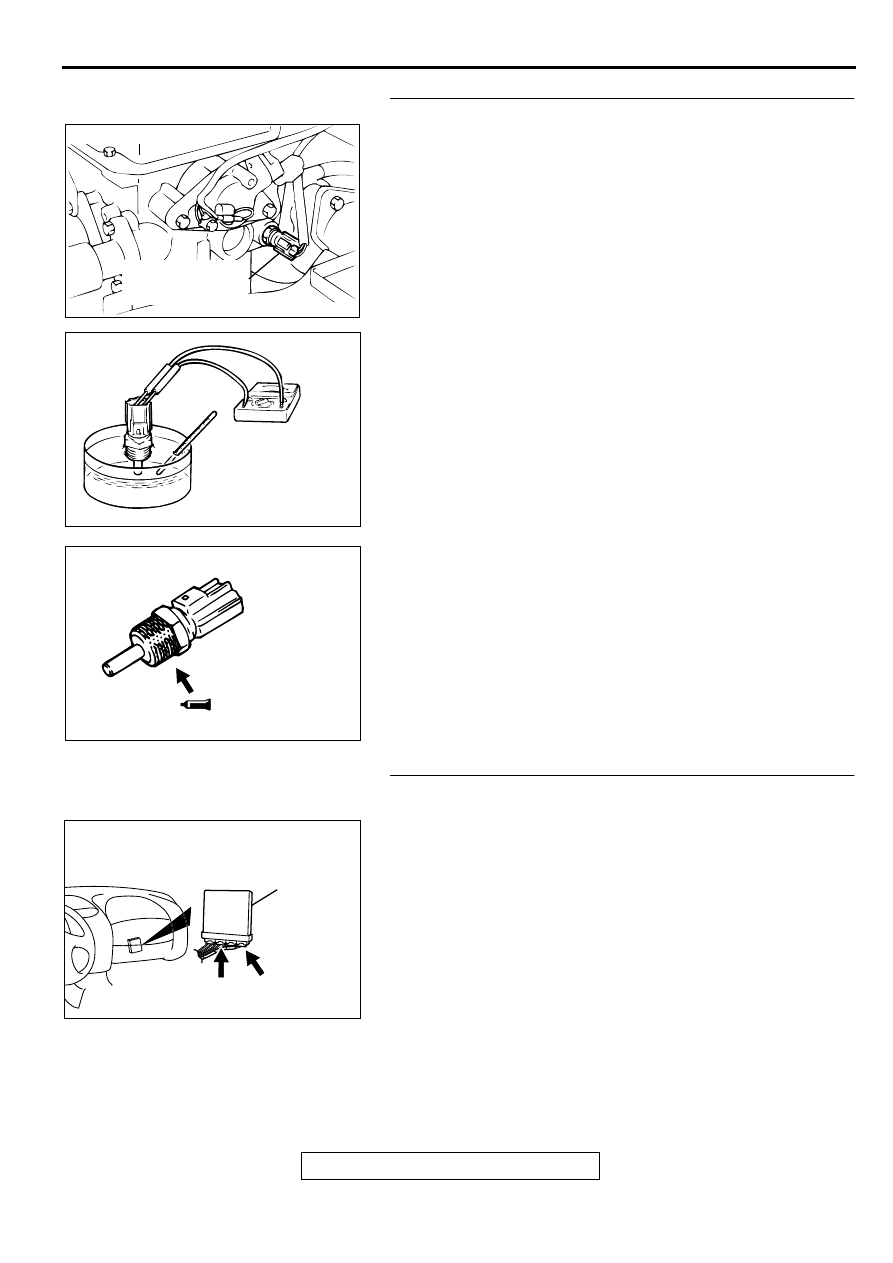

STEP 9. Check the engine coolant temperature sensor.
(1) Disconnect the engine coolant temperature sensor

connector B-11.

(2) Remove the engine coolant temperature sensor.
(3) With the temperature sensing portion of engine coolant

temperature sensor immersed in hot water, check
resistance.

Standard value:

5.3

−

 6.7 k

Ω

 [at 0C

°

 (32

°

 F)]

2.3

−

 3.0 k

Ω

 [at 20C

°

 (68

°

 F)]

1.0

−

 1.5 k

Ω

 [at 40C

°

 (104

°

 F)]

0.30

−

 0.42 k

Ω

 [at 80C

°

 (176

°

 F)]

(4) Apply 3M



 AAD part number 8731 or equivalent on the

screw section of the engine coolant temperature sensor.

(5) Install the engine coolant temperature sensor, and tighten

to the specified torque.

Tightening torque: 29

±

 10 N

⋅

 m(22

±

 7 ft-lb)

Q: Is the resistance at the standard value?

YES : Go to Step 10.
NO :  Replace the engine coolant temperature sensor. Then

go to Step 11.

STEP 10. Check connector C-60 at ECM <M/T> or
connector C-54 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Replace the ECM or PCM. Then go to Step 11.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 11.

ACX02478 AD

ENGINE COOLANT
TEMPERATURE
SENSOR

CONNECTOR : B-11

AKX01622

AKX01623 AB

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-82

STEP 11. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to,

Procedure 6

−

 Other Monitor (

P.13A-5

).

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0116 is output?

YES : Retry the troubleshooting.
NO :  The inspection is complete.

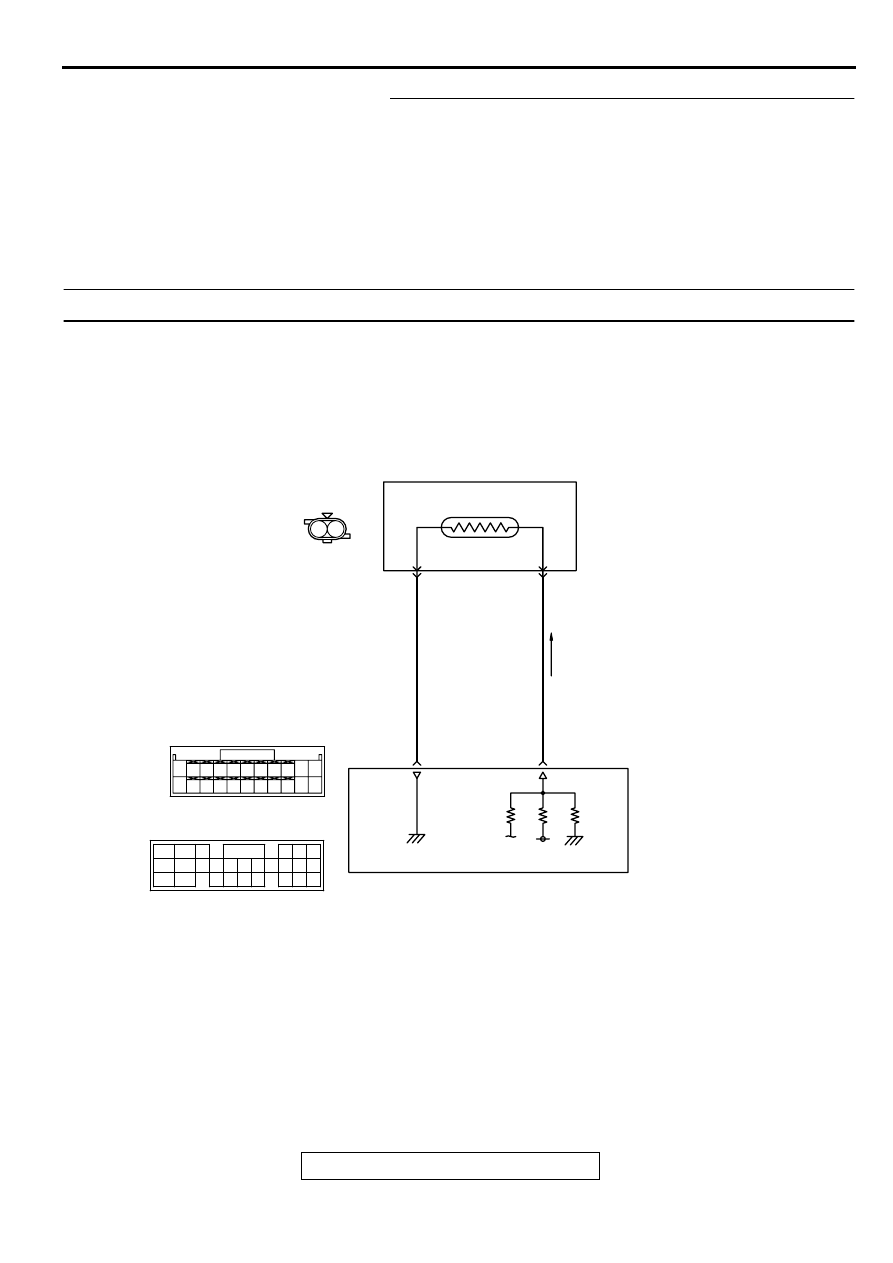

DTC P0117: Engine Coolant Temperature Circuit Low Input

AK000655

1 2

BLA

CK

YELLO

W

-GREEN

92<M/T>
57<A/T>

83<M/T>
44<A/T>

 C-60<M/T>
(MU803772)

 C-54<A/T>
(MU803781)

ENGINE CONTROL
MODULE(ECM)<M/T>
OR
POWERTRAIN CONTROL
MODULE(PCM)<A/T>

ENGINE COOLANT
TEMPERATURE SENSOR

        B-11
 (MU802406)

2

1

5V

82

78

81

80

89 90 91 92

79

87

71

74

73

72

76

75

77

85

88

83 84

86

42 43
48 49 50 51 52 53 54 55 56 57

46

45

44

58 59

60 6162 63

64 65 66

47

41
