KNUCKLE

TSB Revision

REAR AXLE

27-9

REMOVAL SERVICE POINT

.

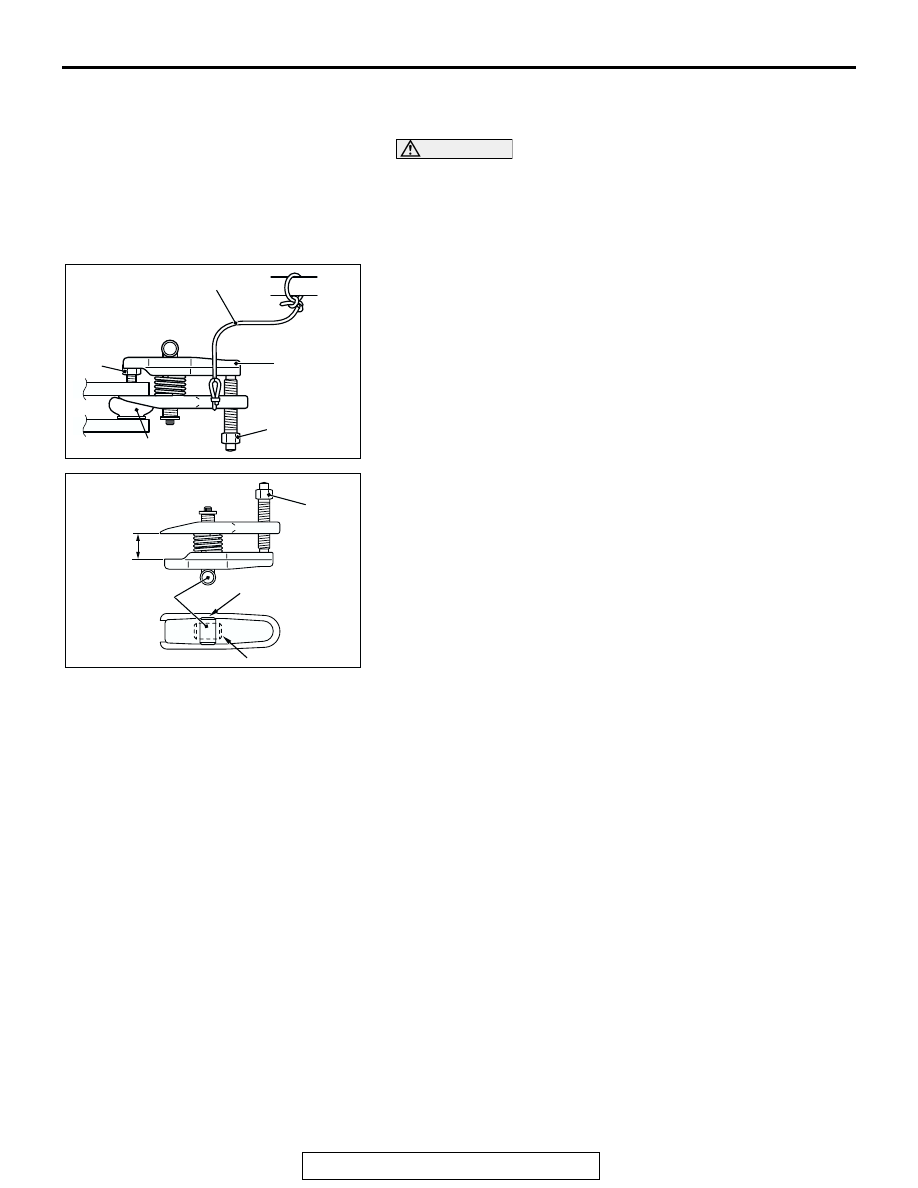

<<A>> TOE CONTROL ARM DISCONNECTION

CAUTION

• Do not remove the nut from ball joint. Loosen it and use

the special tool to avoid possible damage to ball joint
threads.

• Hang the special tool with cord to prevent them from

falling.

1. Install special tool MB991897 as shown in the figure.

2. After turning the bolt and knob to adjust the arms of special

tool in parallel, tighten the bolt by hand and confirm that the
arms are parallel.
NOTE: When adjusting the arms in parallel, turn the knob in
the direction shown in the figure.

3. Tighten the bolt with a wrench to disconnect the ball joint.

INSPECTION

M1271003100091

Check the knuckle for wear or cracks.

AC208247AC

CORD

BOLT

MB991897

NUT

BALL JOINT

AC106821

KNOB

PARALLEL

BOLT

GOOD

BAD

AB

SPECIFICATIONS

TSB Revision

REAR AXLE

27-10

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1271004000150

SERVICE SPECIFICATIONS

M1271000300212

ITEM

SPECIFICATION

Brake caliper assembly bolt <flange bolt>

60

± 5 N⋅m (45 ± 3 ft-lb)

Brake caliper assembly bolt <bolt and washer>

55

± 5 N⋅m (41 ± 3 ft-lb)

Lower arm assembly to knuckle jam nut

108

± 10 N⋅m (80 ± 7 ft-lb)

Rear hub assembly bolt

71

± 7 N⋅m (53 ± 5 ft-lb)

Shock absorber assembly to knuckle bolt

98

± 10 N⋅m (73 ± 7 ft-lb)

Toe control arm assembly to knuckle jam nut

29

± 4 N⋅m (21 ± 4 ft-lb)

Trailing arm assembly to knuckle nut

128

± 9 N⋅m (94 ± 7 ft-lb)

Upper arm assembly to knuckle nut

98

± 10 N⋅m (73 ± 7 ft-lb)

ITEM

LIMIT

Wheel bearing end play mm (in)

0.05 (0.002)

Rear hub rotary-sliding resistance N

⋅m (ft-lb)

18 (13)

23B-1

GROUP 23B

AUTOMATIC

TRANSAXLE

OVERHAUL

CONTENTS

GENERAL INFORMATION . . . . . . . .

23B-2

SPECCIAL TOOLS  . . . . . . . . . . . . . .

23B-5

TRANSAXLE . . . . . . . . . . . . . . . . . . .

23B-10

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-10

OIL PUMP  . . . . . . . . . . . . . . . . . . . . .

23B-56

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-56

UNDERDRIVE CLUTCH AND INPUT
SHAFT . . . . . . . . . . . . . . . . . . . . . . . .

23B-57

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-57

REVERSE AND OVERDRIVE
CLUTCH . . . . . . . . . . . . . . . . . . . . . . .

23B-59

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-59

PLANETARY GEAR  . . . . . . . . . . . . .

23B-64

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-64

LOW-REVERSE BRAKE . . . . . . . . . .

23B-66

DISASSEMBLY AND ASSEMBLY . . . . . . .

23B-66

SECOND BRAKE . . . . . . . . . . . . . . . .

23B-67

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-67

OUTPUT SHAFT. . . . . . . . . . . . . . . . .

23B-68

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-68

DIFFERENTIAL. . . . . . . . . . . . . . . . . .

23B-70

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-70

VALVE BODY . . . . . . . . . . . . . . . . . . .

23B-74

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-74

DRIVE SHAFT OIL SEAL . . . . . . . . . .

23B-78

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23B-78

SPECIFICATIONS  . . . . . . . . . . . . . . .

23B-79

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

23B-79

GENERAL SPECIFICATIONS  . . . . . . . . . .

23B-80

SERVICE SPECIFICATIONS . . . . . . . . . . .

23B-80

VALVE BODY SPRING IDENTIFICATION
TABLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-81

ADJUSTING PLATE, SNAP RING AND
SPACERS . . . . . . . . . . . . . . . . . . . . . . . . . .

23B-81

SEALANTS . . . . . . . . . . . . . . . . . . . . . . . . .

23B-84

GENERAL INFORMATION

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-2

GENERAL INFORMATION

M1233000100414

This automatic transaxle is made up of the following main parts.
The torque converter employs a 3 element, 1 step, 2 phase lock-up clutch.
The gear train is made up of 3 multi-plate clutches, 2 multi-plate brakes and 2 planetary gears made up of a
sun gear, carrier, pinion gear and annulus gear.
The cases consist of a converter housing, transaxle case, rear cover and a valve body cover.
Parts related to oil pressure regulation are the oil pump, which pressurizes the oil; the regulator, which con-
trols the pressure setting; the solenoid valves, which changes the oil pressure with electrical signals; the
pressure control valve, which controls the oil pressure coming from the solenoid valve that effects each clutch
and brake; each kind of valve, which carry out the retention of the oil pressure through the lines; and finally
the valve body, which houses all the valves.

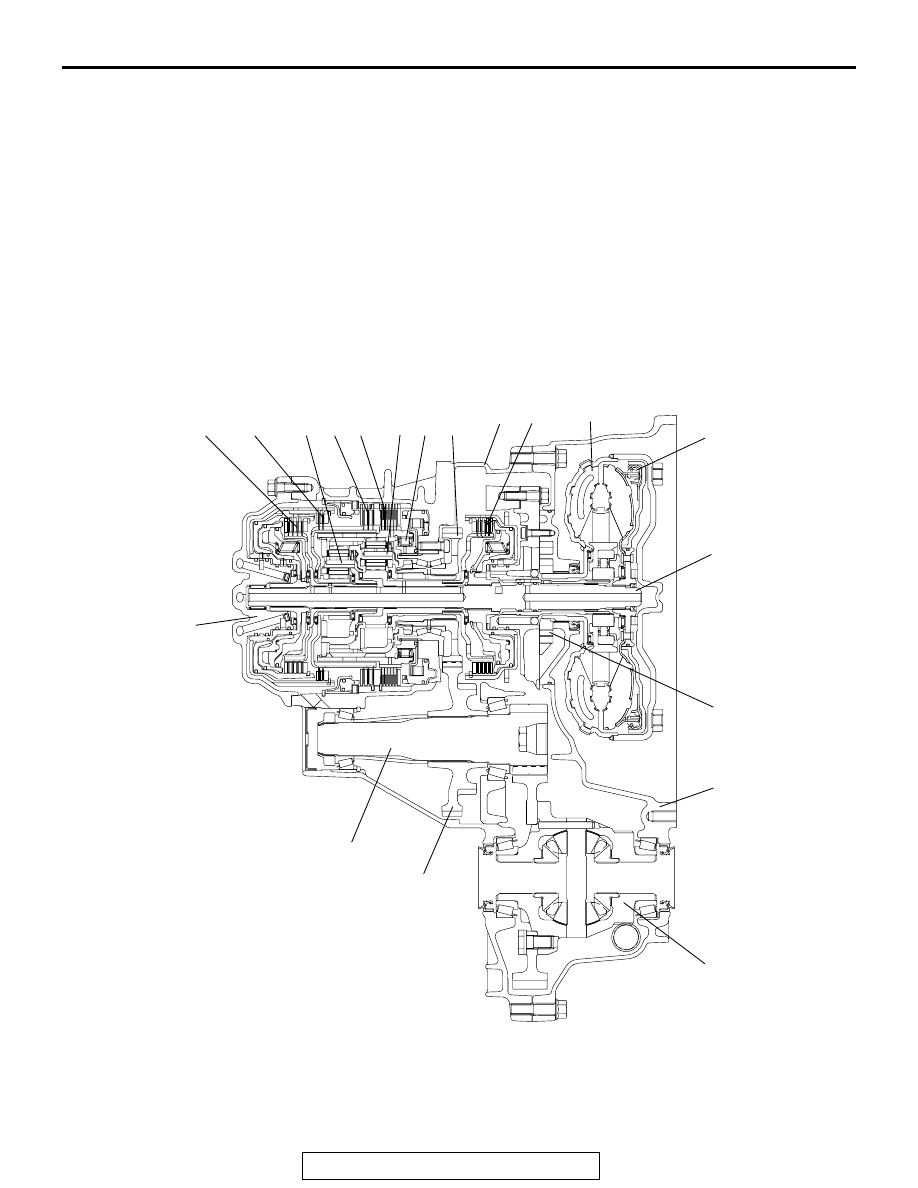

SECTIONAL VIEW <F4A42>

AKX01131

1

2

3

4

5

6

7

19

11

12

18

14

15

17

13

AB

16

9

10

8

1.

OVERDRIVE CLUTCH

2.

REVERSE CLUTCH

3.

OVERDRIVE PLANETARY CARRIER

4.

SECOND BRAKE

5.

LOW-REVERSE BRAKE

6.

OUTPUT PLANETARY CARRIER

7.

ONE-WAY CLUTCH

8.

TRANSFER DRIVE GEAR

9.

TRANSAXLE CASE

10. UNDERDRIVE CLUTCH
11. TORQUE CONVERTER
12. TORQUE CONVERTER CLUTCH
