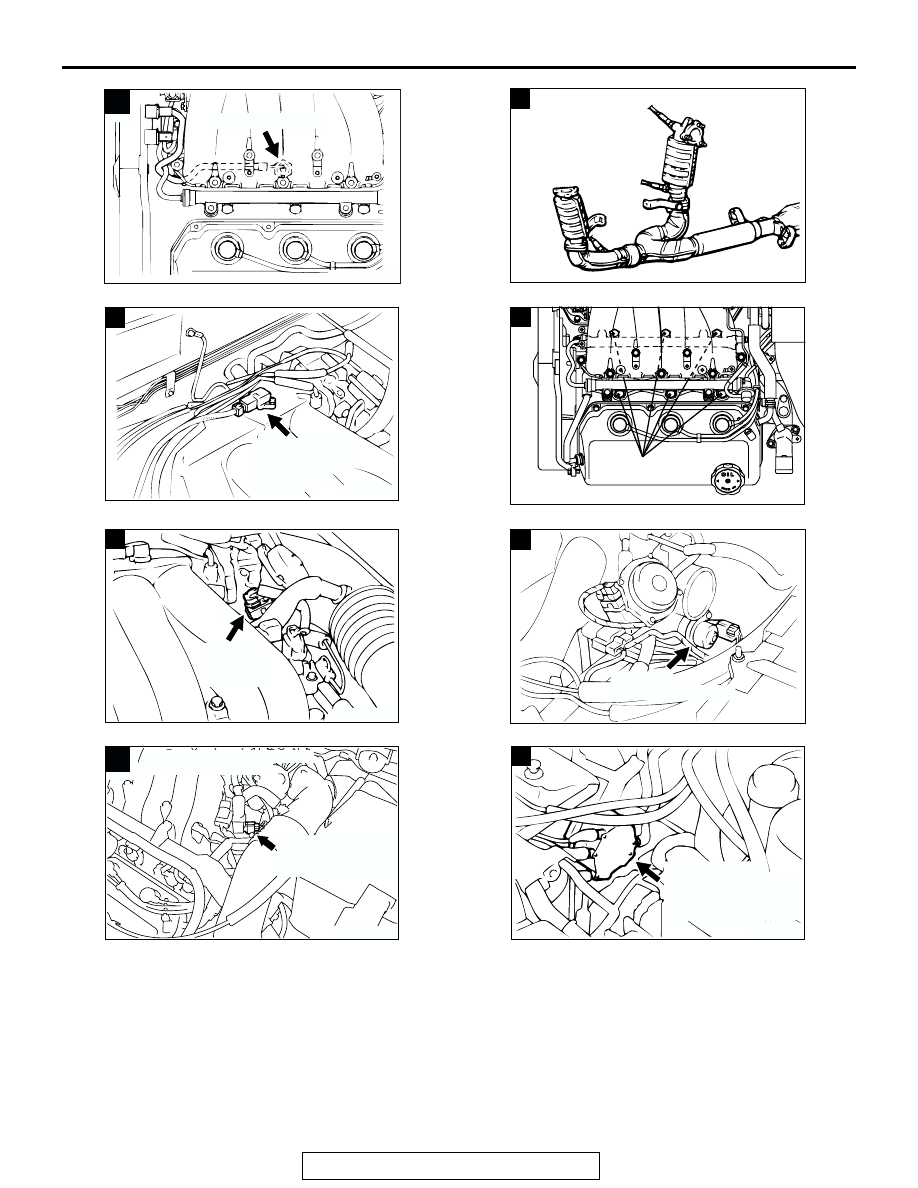

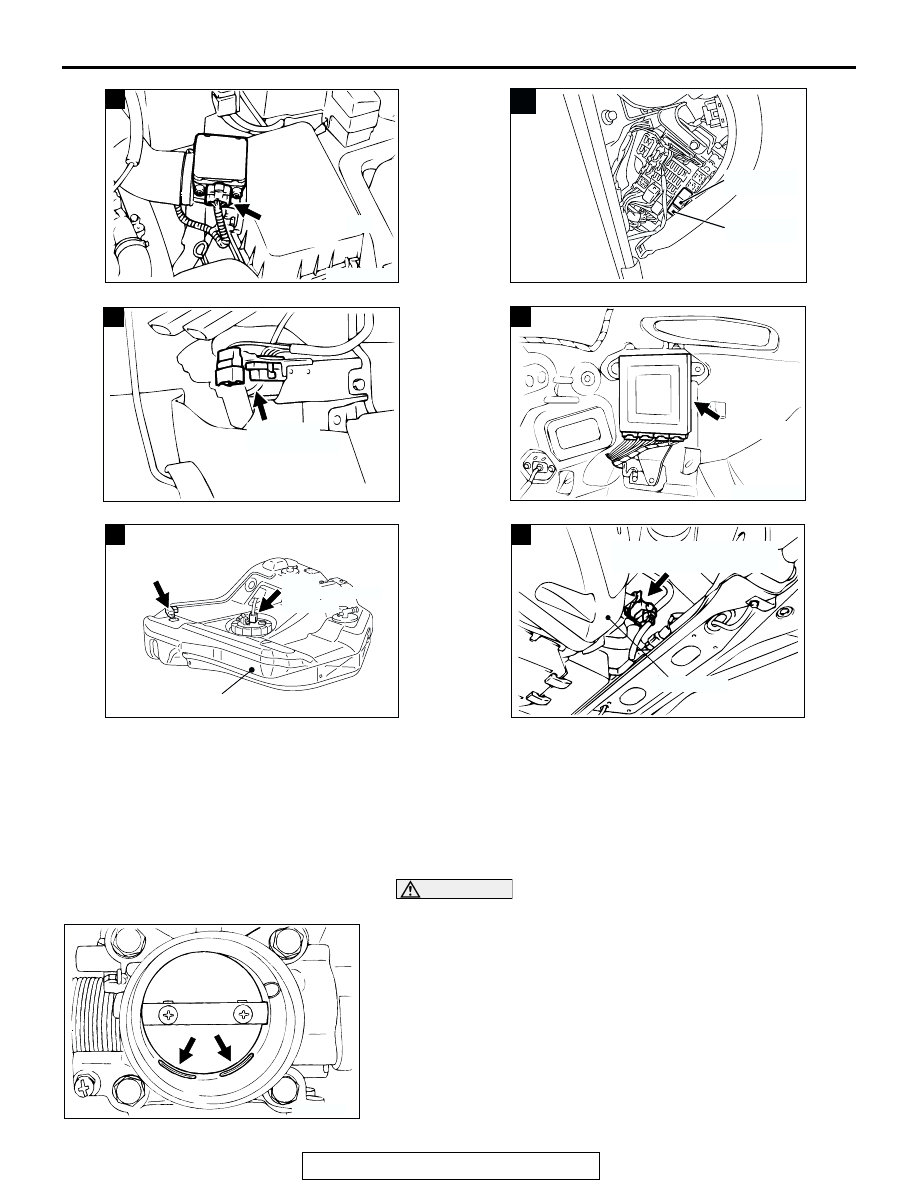

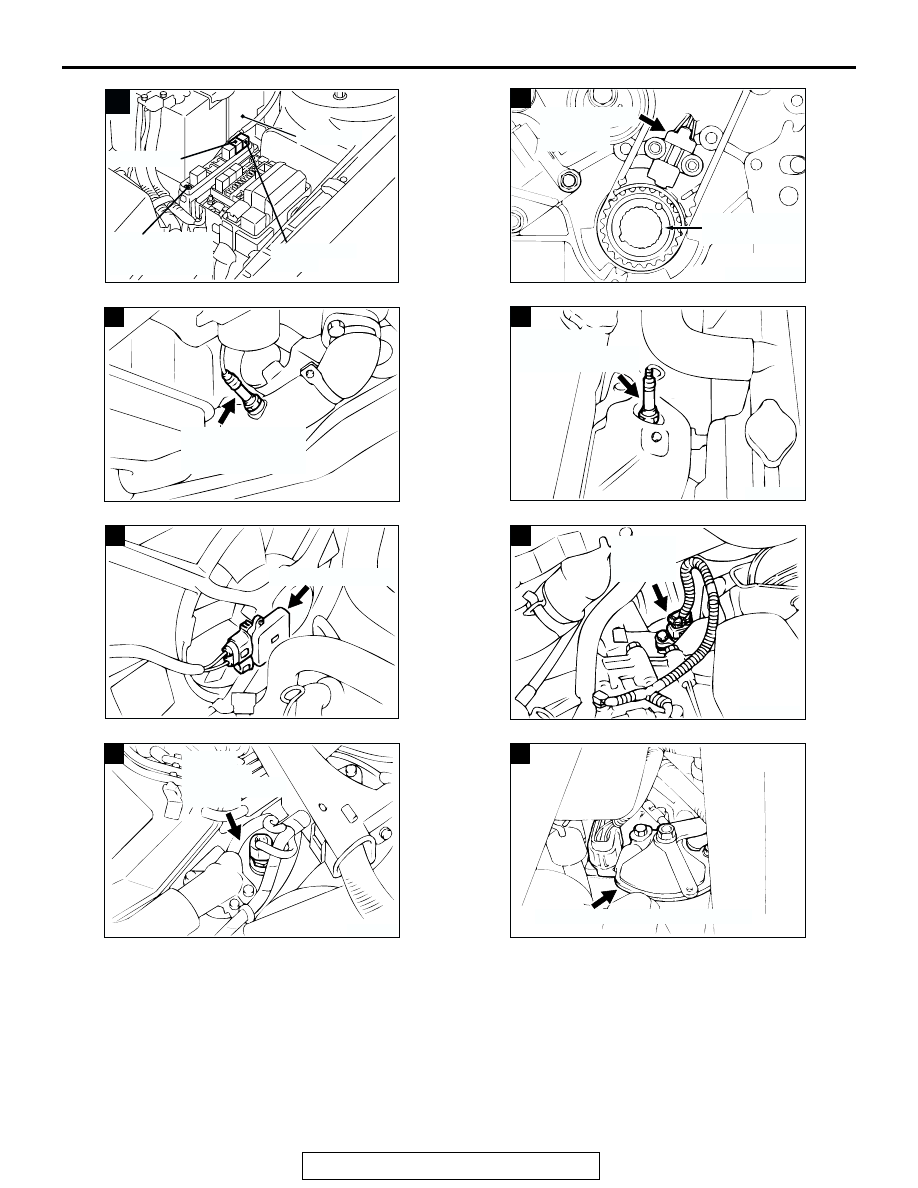

ON-VEHICLE SERVICE

TSB Revision

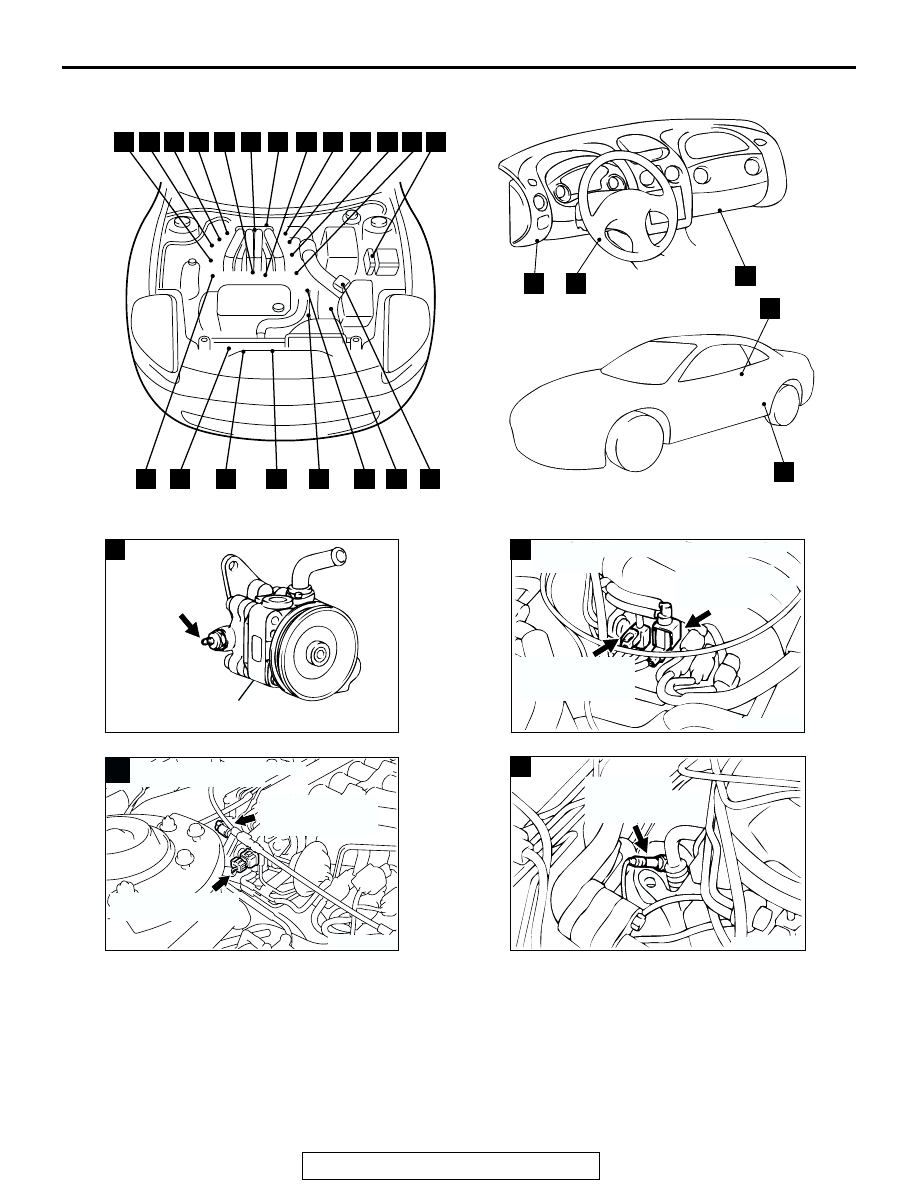

MULTIPORT FUEL INJECTION (MFI) <3.0L>

13B-1099

AK101678

AC

V

W

Y

Z

X

S

T

O

P

Q

R

N

U

A

B

D

E

F

G

H

I

J

L

M

C

K

ACX02522 AI

A

POWER
STEERING
PRESSURE
SWITCH

POWER STEERING
OIL PUMP

AK301845

B

AB

EGR VACUUM
REGULATOR
SOLENOID VALVE

EVAPORATIVE
EMISSION PURGE
SOLENOID

<WITHOUT INTAKE MANIFOLD TUNING
SYSTEM>

AK302596AB

C

EGR VACUUM
REGULATOR
SOLENOID VALVE

INTAKE MANIFOLD
TUNING SOLENOID

<WITH INTAKE MANIFOLD
   TUNING SYSTEM>

ACX02481 AI

D

RIGHT BANK
HEATED OXYGEN
SENSOR (FRONT)

ON-VEHICLE SERVICE

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L>

13B-1100

AK103511

KNOCK SENSOR

AK103511AC

E

ACX02493 AK

F

RIGHT BANK
HEATED OXYGEN
SENSOR (REAR)

ACX02483 AM

G

MANIFOLD
ABSOLUTE
PRESSURE
SENSOR

AK000103

AK000103AD

INJECTORS

H

ACX02484AK

I

THROTTLE
POSITION
SENSOR

ACX02523 AK

J

IDLE AIR
CONTROL MOTOR

AK302582AB

K

EVAPORATIVE
EMISSION PURGE
SOLENOID

<WITH INTAKE MANIFOLD
   TUNING SYSTEM>

ACX02485 AI

L

DISTRIBUTOR
(BUILT-IN CAMSHAFT
POSITION SENSOR
AND IGNITION COIL)

ON-VEHICLE SERVICE

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L>

13B-1101

AK101426

AC101133

AG

BATTERY

M

ENGINE SPEED
DETECTION
CONNECTOR

MFI RELAY

A/C COMPRESSOR
RELAY

ACX02486

N

AI

CRANK SHAFT
POSITION
SENSOR

CRANK SHAFT
SPROCKET

ACX02488 AK

O

LEFT BANK
HEATED OXYGEN
SENSOR (REAR)

ACX02489 AJ

P

LEFT BANK
HEATED OXYGEN
SENSOR (FRONT)

ACX02501

Q

FAN CONTROLLER

AH

ACX02473 AF

R

VEHICLE
SPEED
SENSOR

ACX02490AK

S

ENGINE
COOLANT
TEMPERATURE
SENSOR

AK000075AI

T

TRANSMISSION RANGE SWITCH

ON-VEHICLE SERVICE

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L>

13B-1102

THROTTLE BODY (THROTTLE VALVE AREA)
CLEANING

M1131001000440

1. Start the engine and warm it up until the coolant is heated to

80

°C (176°F) or higher. Stop the engine.

2. Remove the air intake hose from the throttle body.

CAUTION

Do not allow cleaning solvent to enter the bypass passage.
3. Plug the bypass passage inlet (arrow) of the throttle body.
4. Spray cleaning solvent into the valve through the throttle

body intake port and leave it for approximately five minutes.

5. Start the engine, rev it several times and then idle it for about

one minute. If the idling speed becomes unstable (or if the
engine stalls) due to the bypass passage being plugged,
slightly open the throttle valve to keep the engine running.

6. If the throttle valve deposits are not removed, repeat steps 4

and 5.

7. Unplug the bypass passage inlet.

AK301285

U

U

VOLUME
AIRFLOW
SENSOR

AB

AK101398AF

FUEL PUMP
RELAY (2)

FUEL PUMP
RELAY (1)

V

ACX02447 AL

W

DATA LINK
CONNECTOR

ACX02509 AN

X

ECM OR PCM

AK301844AC

FUEL TANK
DIFFERENTIAL
PRESSURE
SENSOR

FUEL TANK

FUEL
TEMPERATURE
SENSOR

Y

ACX02516

Z

AM

EVAPORATIVE EMISSION
VENTILATION SOLENOID

FUEL TANK

AK000112AB
