MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-381

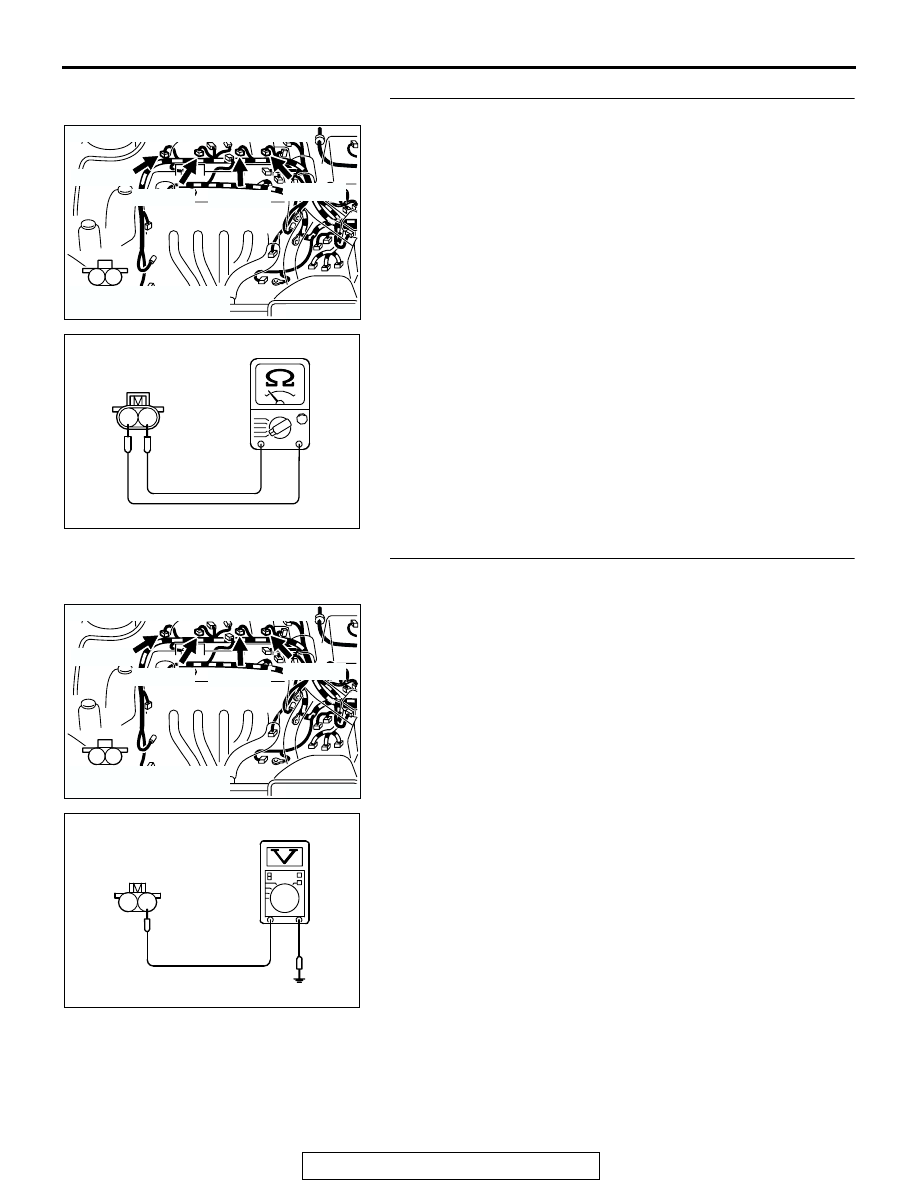

STEP 3. Check the injector.
(1) Disconnect the injector connector B-01 <No. 1 cylinder> or

B-02 <No. 2 cylinder> or B-05 <No. 3 cylinder> or B-06
<No. 4 cylinder>.

(2) Measure the resistance between injector side connector

terminal No. 1 and No. 2.

Standard value: 13

− 16 ohms [at 20°C (68°F)]

Q: Is the resistance between 13 and 16 ohms?

YES : Go to Step 4.
NO :  Replace the injector. Then go to Step 10.

STEP 4. Measure the power supply voltage at injector
connector.
(1) Disconnect connector B-01 <No. 1 cylinder> or B-02 <No. 2

cylinder> or B-05 <No. 3 cylinder> or B-06 <No. 4 cylinder>
and measure at the harness side.

(2) Turn the ignition switch to the "ON" position.

(3) Measure the voltage between terminal No. 1 and ground.

• Voltage should be battery positive voltage.

(4) Turn the ignition switch to the "LOCK" (OFF) position.
Q: Is battery positive voltage (approximately 12 volts)

present?
YES : Go to Step 6.
NO :  Go to Step 5.

AK300737

1

2

CONNECTORS: B-01, B-02, B-05, B-06

AB

B-02 (GR)

B-01 (GR)

B-05 (GR)

B-06 (GR)

HARNESS CONNECTOR:
COMPONENT SIDE

AK000559

2

1

INJECTOR SIDE
CONNECTOR

AB

AK300737

1

2

CONNECTORS: B-01, B-02, B-05, B-06

AB

B-02 (GR)

B-01 (GR)

B-05 (GR)

B-06 (GR)

HARNESS CONNECTOR:
COMPONENT SIDE

AK000560

1

2

B-01, B-02, B-05, B-06
HARNESS CONNECTORS:
COMPONENT SIDE

AL

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-382

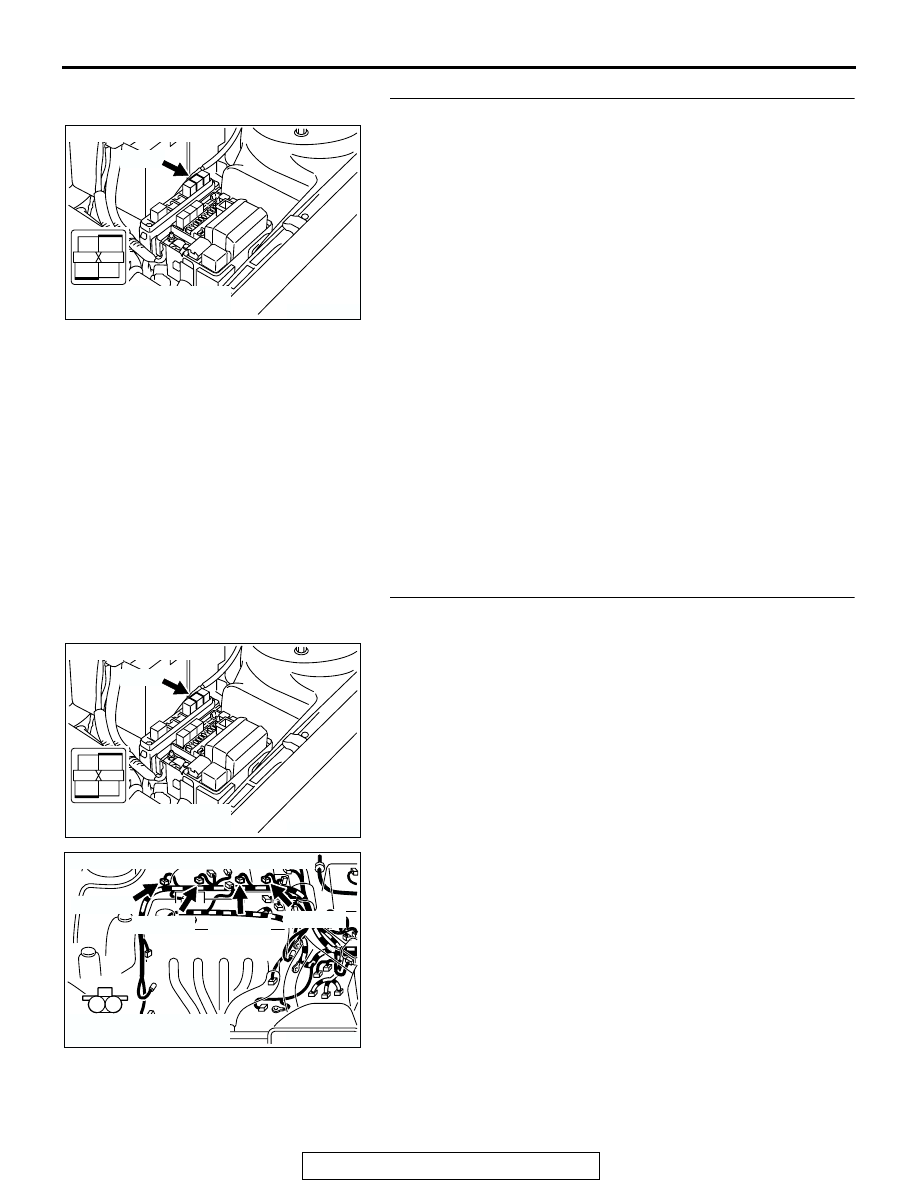

STEP 5. Check connector A-18X at MFI relay for damage.
Q: Is the connector in good condition?

YES : Repair harness wire between MFI relay connector

and injector connector because of open circuit or
short circuit to ground.

a. Repair harness wire between MFI relay

connector A-18X (terminal No. 4) and injector
connector B-01 (terminal No. 1) when
checking No. 1 cylinder.

b. Repair harness wire between MFI relay

connector A-18X (terminal No. 4) and injector
connector B-02 (terminal No. 1) when
checking No. 2 cylinder.

c. Repair harness wire between MFI relay

connector A-18X (terminal No. 4) and injector
connector B-05 (terminal No. 1) when
checking No. 3 cylinder.

d. Repair harness wire between MFI relay

connector A-18X (terminal No. 4) and injector
connector B-06 (terminal No. 1) when
checking No. 4 cylinder.

Then go to Step 10.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

. Then go to Step 10.

STEP 6. Check for harness damage between MFI relay
connector and injector connector.

a. Check the harness wire between MFI relay connector

A-18X (terminal No. 4) and injector connector B-01 (termi-
nal No. 1) when checking No. 1 cylinder.

b. Check the harness wire between MFI relay connector

A-18X (terminal No. 4) and injector connector B-02 (termi-
nal No. 1) when checking No. 2 cylinder.

c. Check the harness wire between MFI relay connector

A-18X (terminal No. 4) and injector connector B-05 (termi-
nal No. 1) when checking No. 3 cylinder.

d. Check the harness wire between MFI relay connector

A-18X (terminal No. 4) and injector connector B-06 (termi-
nal No. 1) when checking No. 4 cylinder.

Q: Is the harness wire in good condition?

YES : Go to Step 7.
NO :  Repair it. Then go to Step 10.

AK300454

2

1

3

4

CONNECTOR: A-18X

AB

A-18X

HARNESS CONNECTOR:
COMPONENT SIDE

AK300454

2

1

3

4

CONNECTOR: A-18X

AB

A-18X

HARNESS CONNECTOR:
COMPONENT SIDE

AK300737

1

2

CONNECTORS: B-01, B-02, B-05, B-06

AB

B-02 (GR)

B-01 (GR)

B-05 (GR)

B-06 (GR)

HARNESS CONNECTOR:
COMPONENT SIDE

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-383

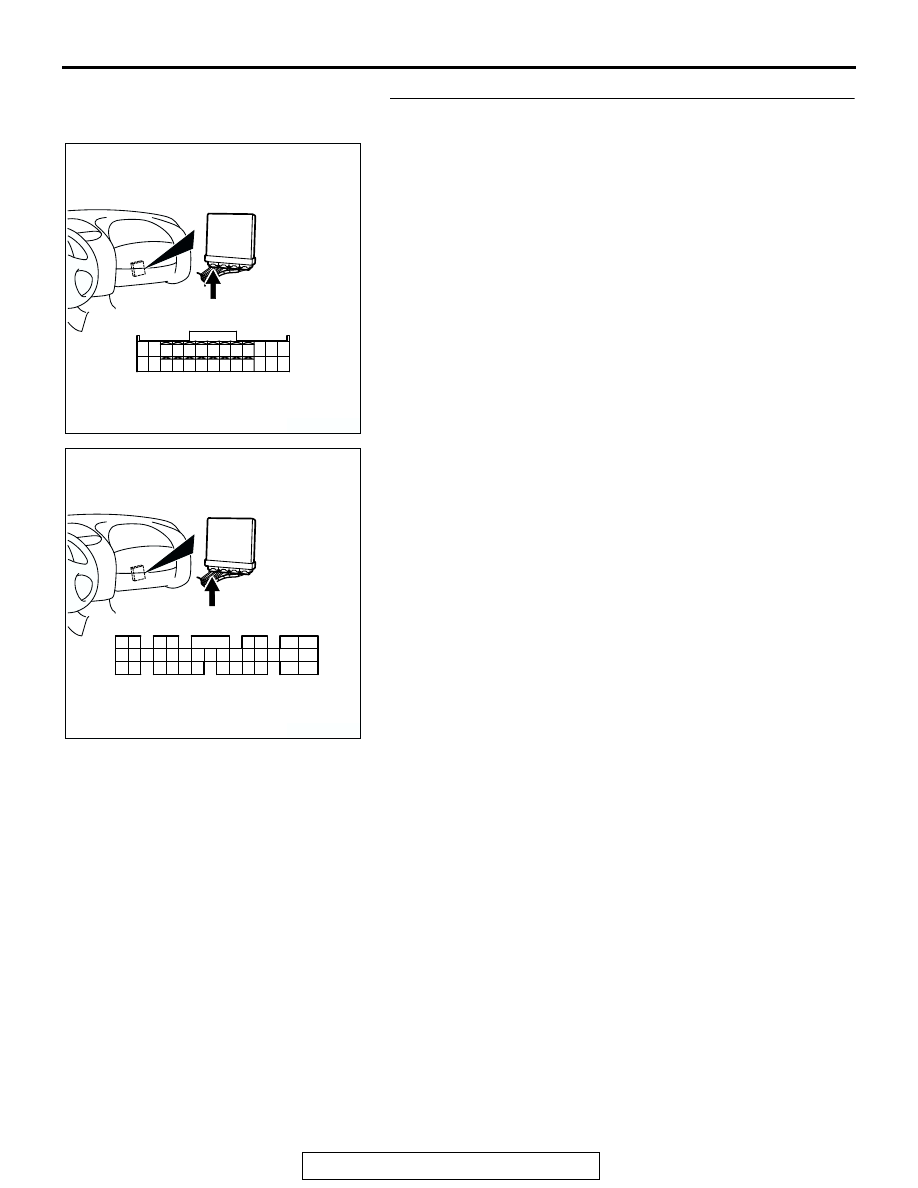

STEP 7. Check connector C-49 at ECM <M/T> or connector
C-50 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 8.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

. Then go to Step 10.

AK300413

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

21

23

26

24

25

3

10

11

12

13

CONNECTOR: C-49 <M/T>

C-49 (G)

AB

HARNESS CONNECTOR:
COMPONENT SIDE

AK300414

2

3

4

5

6

7

8

9

11

12

13

14

15

16

17

18

19

20

30

21

22

23

24

25

26

27

28

29

31

32

33

34

35

1

10

C-50 (GR)

CONNECTOR: C-50 <A/T>

AB

HARNESS CONNECTOR:
COMPONENT SIDE

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-384

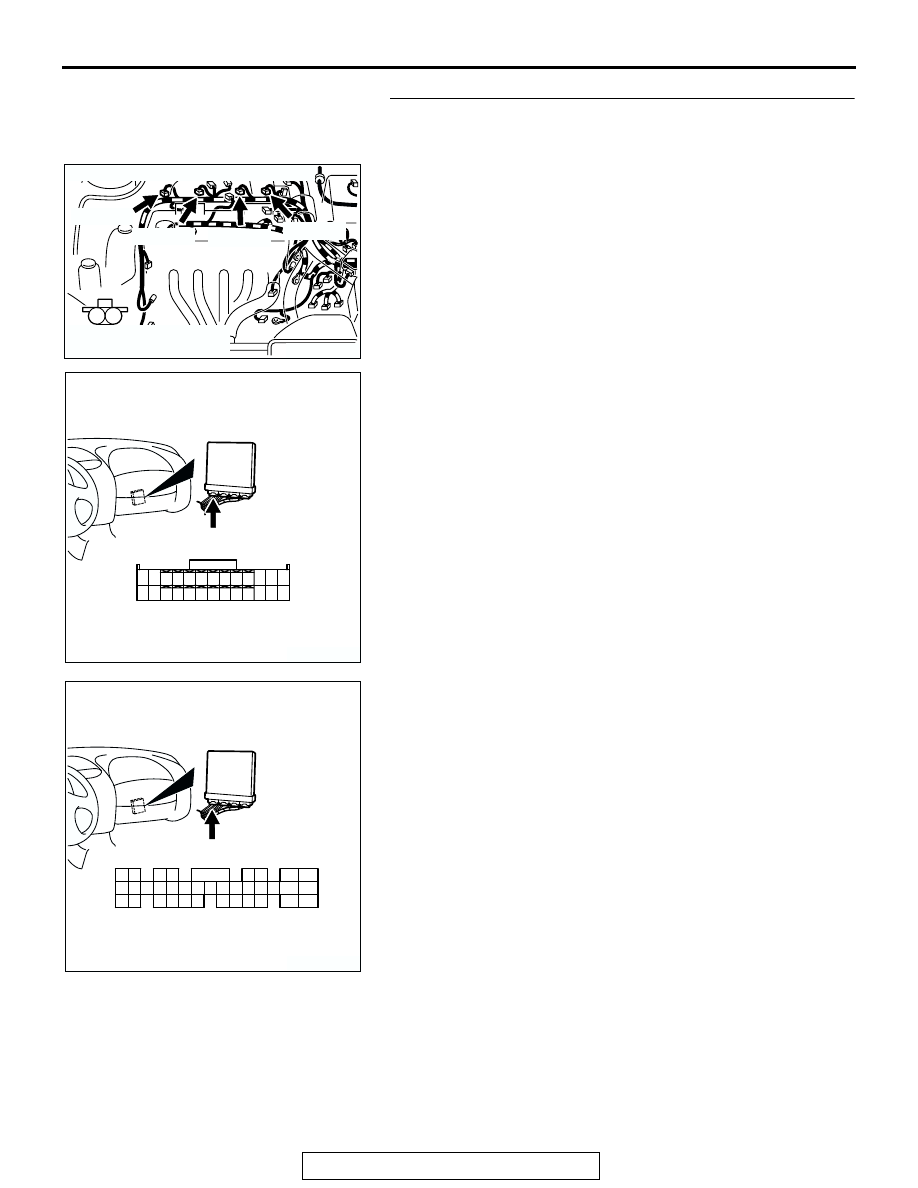

STEP 8. Check for open circuit and short circuit to ground
and harness damage between injector connector and ECM
connector <M/T> or PCM connector <A/T>.

a. Check the harness wire between injector connector B-01

(terminal No. 2) and ECM connector C-49 (terminal No. 1)
<M/T> or PCM connector C-50 (terminal No. 1) <A/T> when
checking No. 1 cylinder.

b. Check the harness wire between injector connector B-02

(terminal No. 2) and ECM connector C-49 (terminal No. 14)
<M/T> or PCM connector C-50 (terminal No. 9) <A/T> when
checking No. 2 cylinder.

c. Check the harness wire between injector connector B-05

(terminal No. 2) and ECM connector C-49 (terminal No. 2)
<M/T> or PCM connector C-50 (terminal No. 24) <A/T>
when checking No. 3 cylinder.

d. Check the harness wire between injector connector B-06

(terminal No. 2) and ECM connector C-49 (terminal No. 15)
<M/T> or PCM connector C-50 (terminal No. 2) <A/T> when
checking No. 4 cylinder.

Q: Is the harness wire in good condition?

YES : Go to Step 9.
NO :  Repair it. Then go to Step 10.
