GROUP 35C

ACTIVE STABILITY

CONTROL SYSTEM

(ASC)

CONTENTS

GENARAL  . . . . . . . . . . . . . . . . . . . . .

35C-2

SERVICE SPECIFICATIONS. . . . . . .

35C-2

SPECIAL TOOL . . . . . . . . . . . . . . . . .

35C-3

TROUBLESHOOTING . . . . . . . . . . . .

35C-4

STANDARD FLOW OF DIAGNOSTIC
TROUBLESHOOTING  . . . . . . . . . . . . . . . .

35C-4

PRECAUTIONS FOR DIAGNOSIS. . . . . . .

35C-4

INSPECTION OF ASC INDICATOR LAMP,



ASC OFF INDICATOR LAMP,



ABS WARNING LAMP AND



BRAKE WARNING LAMP. . . . . . . . . . . . . .

35C-5

DIAGNOSTIC FUNCTION  . . . . . . . . . . . . .

35C-5

DIAGNOSIS CODE CHART . . . . . . . . . . . .

35C-6

DIAGNOSTIC TROUBLE CODE



PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

35C-8

TROUBLE SYMPTOM CHART. . . . . . . . . .

35C-85

SYMPTOM PROCEDURES . . . . . . . . . . . .

35C-85

DATA LIST REFERENCE TABLE  . . . . . . .

35C-109

ACTUATOR TEST TABLE . . . . . . . . . . . . .

35C-112

CHECK AT ECU TERMINALS . . . . . . . . . .

35C-113

ON-VEHICLE SERVICE . . . . . . . . . . .

35C-116

HYDRAULIC UNIT (HU) CHECK  . . . . . . . .

35C-116

MEASURES FOR DISCHARGED



BATTERY  . . . . . . . . . . . . . . . . . . . . . . . . . .

35C-119

STEERING WHEEL SENSOR



NEUTRAL POINT LEARNING  . . . . . . . . . .

35C-119

ASC OFF SWITCH . . . . . . . . . . . . . . .

35C-120

REMOVAL AND INSTALLATION  . . . . . . . .

35C-120

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35C-120

HYDRAULIC UNIT  . . . . . . . . . . . . . . .

35C-121

REMOVAL AND INSTALLATION  . . . . . . . .

35C-121

WHEEL SPEED SENSOR  . . . . . . . . .

35C-123

REMOVAL AND INSTALLATION  . . . . . . . .

35C-123

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35C-123

G AND YAW LATE SENSOR . . . . . . .

35C-124

REMOVAL AND INSTALLATION  . . . . . . . .

35C-124

STEERING WHEEL SENSOR  . . . . . .

35C-125

REMOVAL AND INSTALLATION  . . . . . . . .

35C-125

Main

Index

Group

TOC

GENERAL

ACTIVE STABILITY CONTROL SYSTEM (ASC)

35C-2

GENERAL

M1357000100028

Due to the adoption of the active stability control sys-
tem (ASC), the service procedure has been added.
<M/T-vehicles>

SERVICE SPECIFICATIONS

M1357003000019

Item

Standard value

Wheel speed sensor current  mA

5.9

− 8.4

Wheel speed sensor insulation resistance  M

Ω

5

− 100

Main

Index

Group

TOC

SPECIAL TOOL

ACTIVE STABILITY CONTROL SYSTEM (ASC)

35C-3

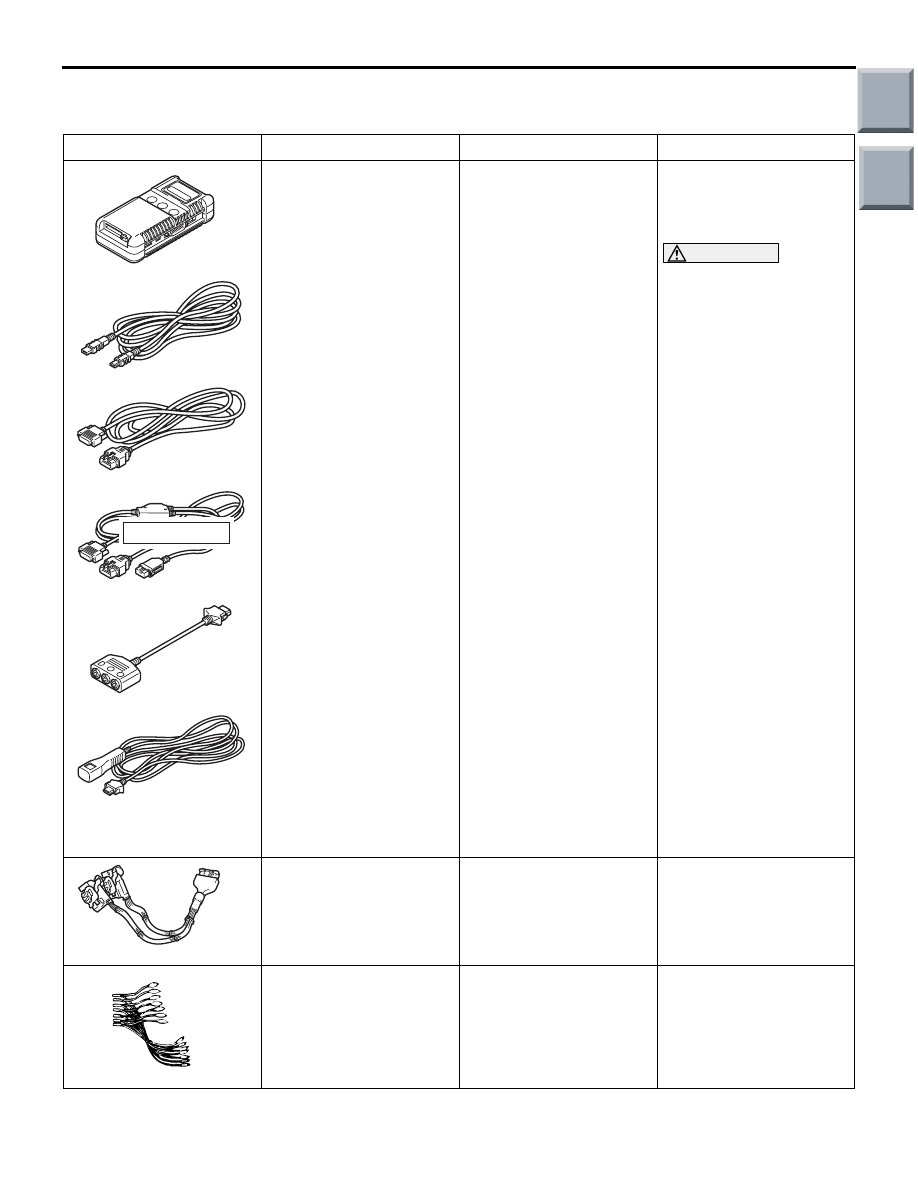

SPECIAL TOOL

M1357000200014

Tool

Number

Name

Use

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

M.U.T.-III sub-assembly

a. Vehicle

communication
interface (V.C.I.)

b. M.U.T.-III USB cable
c. M.U.T.-III main

harness A (for vehicles
with CAN
communication)

d. M.U.T.-III main

harness B (for vehicles
without CAN
communication)

e. Measuring adapter

harness

f. M.U.T.-III trigger

harness

ASC check (DTCs
display, service data
display and calibration by
M.U.T.-III)

CAUTION

For vehicles with CAN
communication, use the
M.U.T.-III main harness
A to send the simulated
vehicle speed. If you
connect the M.U.T.-III
main harness B instead,
the CAN
communication does
not function correctly.

MB991984

ABS check harness

Voltage inspection at
ASC-ECU terminals

MB991709

Wiring harness set

Output voltage inspection
at G and yaw rate sensor

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

a

b

c

d

e

f

DO NOT USE

MB991984

Main

Index

Group

TOC

TROUBLESHOOTING

ACTIVE STABILITY CONTROL SYSTEM (ASC)

35C-4

TROUBLESHOOTING

STANDARD FLOW OF DIAGNOSTIC
TROUBLESHOOTING

M1357000400018

Refer to GROUP 00

− How to Use Troubleshoot-

ing/Inspection Service Points

P.00-5

.

PRECAUTIONS FOR DIAGNOSIS

M1357000500015

1. ABS/ASC controls brake pressure by the

assistance of ECU. The symptoms described in
the chart below may occur during the normal
ABS/ASC operation, and they do not indicate any
sign of malfunction.

2. On the snowy or gravelled roads, a vehicle with

ABS would have longer braking distance
compared to the one without ABS. Considering
this characteristics, advise the customer to drive
the vehicle safely at lower speed and not to put
too much confidence in the ABS system when
driving on the above-mentioned roads.

3. The diagnosis code detection condition depends

on each diagnosis code. When the trouble
symptoms are rechecked, conditions described in
the description for the diagnosis code procedures
should be met.

Symptoms

Description of symptoms

• When the ABS hydraulic unit operates, the operating noise is

generated from the motor. (Squeak noise)

• Noise is generated from the brake pedal together with the

vibration. (Gride noise)

• When ABS operates, the system repeats the activation and

deactivation. At this time, the noise is generated from the
chassis components. (Clonk: Suspension, Squeaky: Tyres)

These noises are generated when the
system and brake pedal operate
normally, and they do not indicate any
sign of malfunction.

• A slight shock may be felt when depressing the brake pedal

lightly during the low speed driving.

• Small clicking noise may be heard from the engine

compartment.

This noise is generated when the system
operation check (startup check
performed at the vehicle speed which is a
few km/h higher than the predetermined
vehicle speed) is performed, and it does
not indicate malfunction.
