TRANSMISSION FLUID COOLER, HOSE AND PIPE

AUTOMATIC TRANSMISSION

23A-312

TRANSMISSION FLUID COOLER, HOSE AND PIPE

REMOVAL AND INSTALLATION

M1231021900033

REMOVAL SERVICE POINTS

.

<<A>> HOSE ASSEMBLY <RADIATOR
SIDE>/HOSE ASSEMBLY <TRANSMISSION SIDE>
REMOVAL

Drain the transmission fluid, which still remained in the hose
assembly and the transmission fluid cooler.

Pre-removal and Post-installation Operation
• Transmission Fluid Draining and Supplying (Refer to

GROUP 00, Maintenance Service

− Automatic Transmis-

sion Fluid

P.00-45

.)

• Front Under Cover <LH> Removal and Installation

AC306186

1

2

3

AB

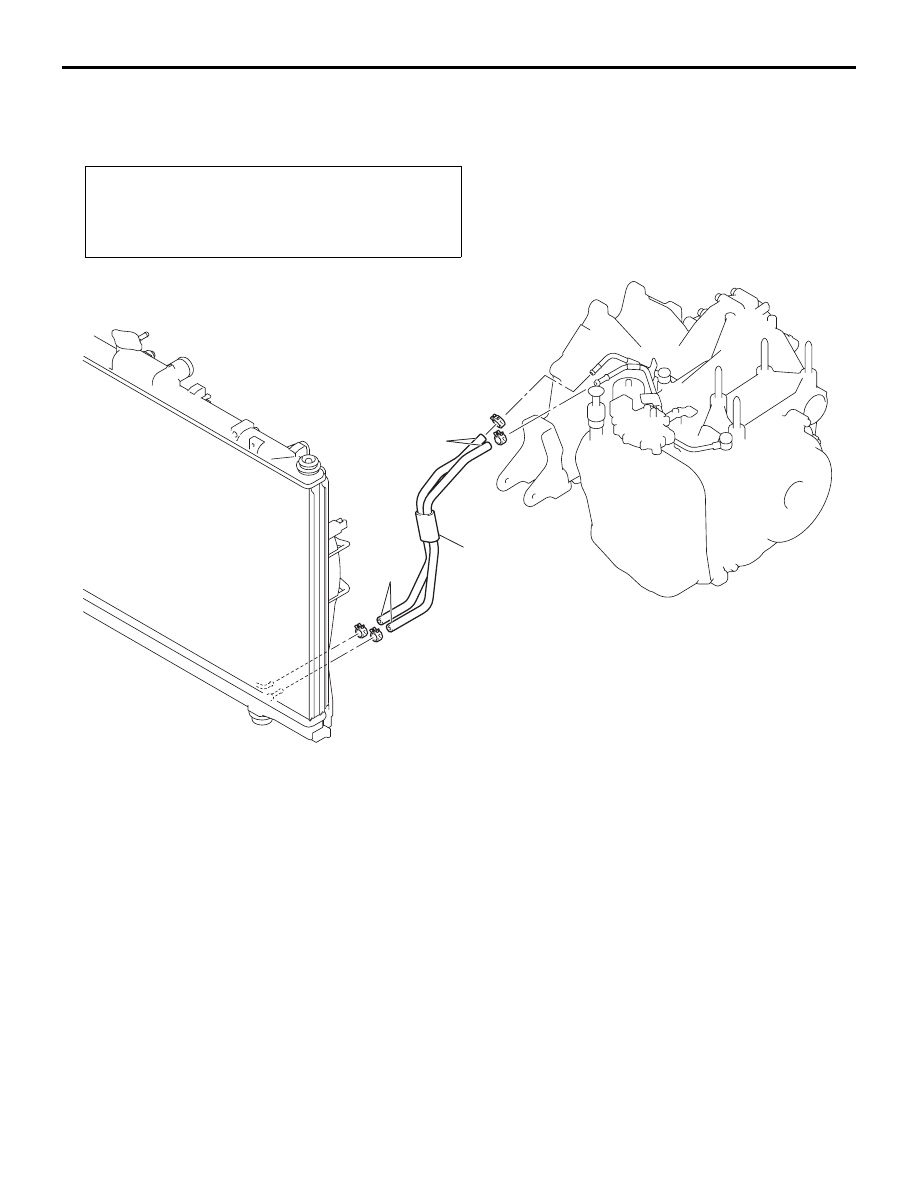

TRANSMISSION FLUID COOLER
LINE ASSEMBLY REMOVAL
STEPS

<<A>>

1.

HOSE ASSEMBLY CONNECTION
<RADIATOR SIDE>

•

AIR CLEANER ASSEMBLY
(REFER TO GROUP 15

P.15-4

).

<<A>>

2.

HOSE ASSEMBLY CONNECTION
<TRANSMISSION SIDE>

3.

HOSE ASSEMBLY

TRANSMISSION FLUID COOLER
LINE ASSEMBLY REMOVAL
STEPS (Continued)

SPECIFICATIONS

AUTOMATIC TRANSMISSION

23A-313

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1231012400245

SERVICE SPECIFICATIONS

M1231000300359

ITEM

SPECIFICATION

Transmission inhibitor switch

Transmission inhibitor switch body mounting bolt

11

± 1 N⋅m (96 ± 8 in-lb)

Transmission control

Adjusting nut

12

± 2 N⋅m (107 ± 17 in-lb)

Shift knob attaching screw

2.0

± 0.3 N⋅m (18 ± 2 in-lb)

Selector lever assembly attaching bolt

12

± 2 N⋅m (102 ± 22 in-lb)

Transmission control cable attaching bolt

12

± 2 N⋅m (102 ± 22 in-lb)

Transmission assembly

Adjusting nut

12

± 2 N⋅m (107 ± 17 in-lb)

Center member attaching bolt

83

± 12 N⋅m (61 ± 9 ft-lb)

Cover attaching bolt

11

± 0.5 N⋅m (93 ± 4 in-lb)

Drive plate bolt

49

± 3 N⋅m (36 ± 2 ft-lb)

Drive shaft and inner shaft assembly bolt (RH)

41

± 4 N⋅m (30 ± 3 ft-lb)

Drive shaft nut

226

± 29 N⋅m (167 ± 21 ft-lb)

Engine oil pan and transmission coupling bolt

35

± 6 N⋅m (26 ± 4 ft-lb)

Front roll stopper bracket retainer nut

69

± 10N⋅m (51 ± 7 ft-lb)

Rear roll stopper bracket attaching bolt

90

± 10 N⋅m (67 ± 7 ft-lb)

Rear roll stopper bracket retainer nut

69

± 10N⋅m (51 ± 7 ft-lb)

Flange nut (lower arm ball joint connection)                                                  110 ± 10 N⋅m
Self-locking nut (tie rod end connection)

29

± 4 N⋅m (21 ± 3 ft-lb)

Stabilizer link to strut connecting nut

48

± 7 N⋅m (36 ± 5 ft-lb)

Starter motor attaching bolt

30

± 3 N⋅m (23 ± 2 ft-lb)

Starter terminal nut

12

± 2 N⋅m (102 ± 22 in-lb)

Transmission assembly upper part coupling bolt

73

± 10 N⋅m (54 ± 7 ft-lb)

Transmission assembly lower part coupling bolt

88

± 10 N⋅m (65 ± 7 ft-lb)

Transmission mount bracket attaching nut

83

± 12 N⋅m (61 ± 9 ft-lb)

Transmission mount stopper attaching nut

83

± 12 N⋅m (61 ± 9 ft-lb)

Transmission fluid drain plug

32

± 2 N⋅m (23 ± 2 ft-lb)

ITEM

STANDARD VALUE

Transmission fluid temperature sensor k

Ω

at 0

°C (32°F)

16.7

− 20.5

at 20

°C (68°F)

7.3

− 8.9

at 40

°C (104°F)

3.4

− 4.2

at 60

°C (140°F)

1.9

− 2.2

at 80

°C (176°F)

1.0

− 1.2

at 100

°C (212°F)

0.57

− 0.69

SPECIFICATIONS

AUTOMATIC TRANSMISSION

23A-314

LUBRICANT

M1231000400419

Line pressure kPa

980

− 1050

Resistance of damper control clutch solenoid valve coil [at 20

°C (68°F)] Ω

2.7

− 3.4

Resistance of low-reverse solenoid valve coil [at 20

°C (68°F)] Ω

2.7

− 3.4

Resistance of overdrive solenoid valve coil [at 20

°C (68°F)] Ω

2.7

− 3.4

Resistance of second solenoid valve coil [at 20

°C (68°F)] Ω

2.7

− 3.4

Resistance of underdrive solenoid valve coil [at 20

°C (68°F)] Ω

2.7

− 3.4

Resistance of reduction (RED) solenoid valve coil [at 20

°C (68°F)] Ω

2.7

− 3.4

Stall speed r/min

2,100

− 2,600 r/min

ITEM

STANDARD VALUE

ITEM

SPECIFIED LUBRICANT

QUANTITY

Transmission fluid (litres)

F5A5

A

MITSUBISHI ELC4 SP III

8.4

11B-1

GROUP 11B

ENGINE OVERHAUL

<3.8L ENGINE>

CONTENTS

SPECIAL TOOLS. . . . . . . . . . . . . . . .

11B-2

ALTERNATOR AND DRIVE BELT . .

11B-4

REMOVAL AND INSTALLATION . . . . . . . .

11B-4

INTAKE MANIFOLD PLENUM AND
THROTTLE BODY ASSEMBLY  . . . .

11B-6

REMOVAL AND INSTALLATION . . . . . . . .

11B-6

IGNITION SYSTEM  . . . . . . . . . . . . . .

11B-8

REMOVAL AND INSTALLATION . . . . . . . .

11B-8

TIMING BELT. . . . . . . . . . . . . . . . . . .

11B-10

REMOVAL AND INSTALLATION . . . . . . . .

11B-10

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

11B-15

INTAKE MANIFOLD AND FUEL
PARTS . . . . . . . . . . . . . . . . . . . . . . . .

11B-17

REMOVAL AND INSTALLATION . . . . . . . .

11B-17

WATER PUMP & WATER HOSE  . . .

11B-19

REMOVAL AND INSTALLATION . . . . . . . .

11B-19

EXHAUST MANIFOLD. . . . . . . . . . . .

11B-21

REMOVAL AND INSTALLATION . . . . . . . .

11B-21

ROCKER ARMS AND CAMSHAFT . .

11B-23

REMOVAL AND INSTALLATION  . . . . . . . .

11B-23

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-26

CYLINDER HEAD AND VALVES. . . .

11B-29

REMOVAL AND INSTALLATION  . . . . . . . .

11B-29

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-34

OIL PAN AND OIL PUMP. . . . . . . . . .

11B-37

REMOVAL AND INSTALLATION  . . . . . . . .

11B-37

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-43

PISTON AND CONNECTING ROD  . .

11B-44

REMOVAL AND INSTALLATION  . . . . . . . .

11B-44

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-51

CRANKSHAFT AND CYLINDER
BLOCK . . . . . . . . . . . . . . . . . . . . . . . .

11B-53

REMOVAL AND INSTALLATION  . . . . . . . .

11B-53

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

11B-57

SPECIFICATIONS  . . . . . . . . . . . . . . .

11B-59

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

11B-59

GENERAL SPECIFICATIONS  . . . . . . . . . .

11B-62

SERVICE SPECIFICATIONS  . . . . . . . . . . .

11B-63

SEALANTS  . . . . . . . . . . . . . . . . . . . . . . . . .

11B-65
