ENGINE CONTROL

ENGINE AND EMISSION CONTROL

17-3

ENGINE CONTROL

GENERAL INFORMATION

M1171000100352

For the accelerator system, an electronic throttle
actuator control system is utilized, eliminating the
accelerator cable.

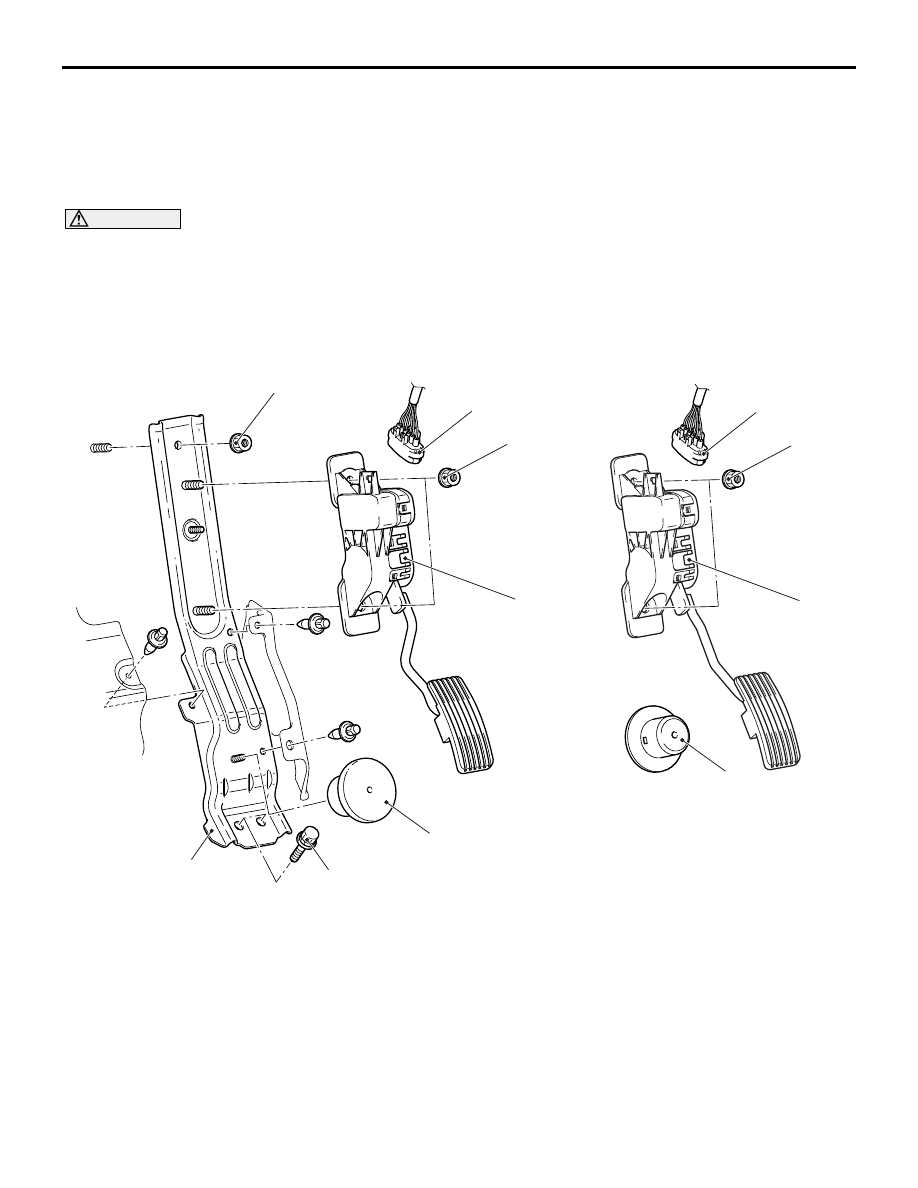

ACCELERATOR PEDAL

REMOVAL AND INSTALLATION

M1171003000031

CAUTION

• Never loosen the screw fixing the accelerator pedal assembly resin cover. If the screw is

loosened, the sensor incorporated in the resin cover is misaligned and the accelerator pedal
position sensor (APS) do not work normally.

• Do not remove the accelerator pedal pad. If the pad is removed and installed, excessive force may

damage APS.

AC310547

AC302205

AC31441

AB

1

13 ± 2 N·m

12 ± 2 N·m

13 ± 2 N·m

2

3

3

4

1

13 ± 2 N·m

2

<L.H. drive vehicles>

<R.H. drive vehicles>

Removal steps

1.

Accelerator pedal position sensor
(APS) connector

2.

Accelerator pedal assembly

3.

Accelerator pedal arm stopper

•

Turn up the floor mat <Driver’s
side>

4.

Accelerator pedal bracket <L.H.
drive vehicles>

Removal steps (Continued)

AUTO-CRUISE CONTROL

ENGINE AND EMISSION CONTROL

17-4

AUTO-CRUISE CONTROL

GENERAL INFORMATION

M1172000100355

By using the auto-cruise control, the driver can drive
at preferred speeds in a range of approximately 40 to
200 km/h without depressing the accelerator pedal.

For this auto-cruise control system, in conjunction
with the electronic throttle valve control system, the
engine-ECU <M/T> or engine-A/T-ECU <A/T>
electronically controls the throttle valve.

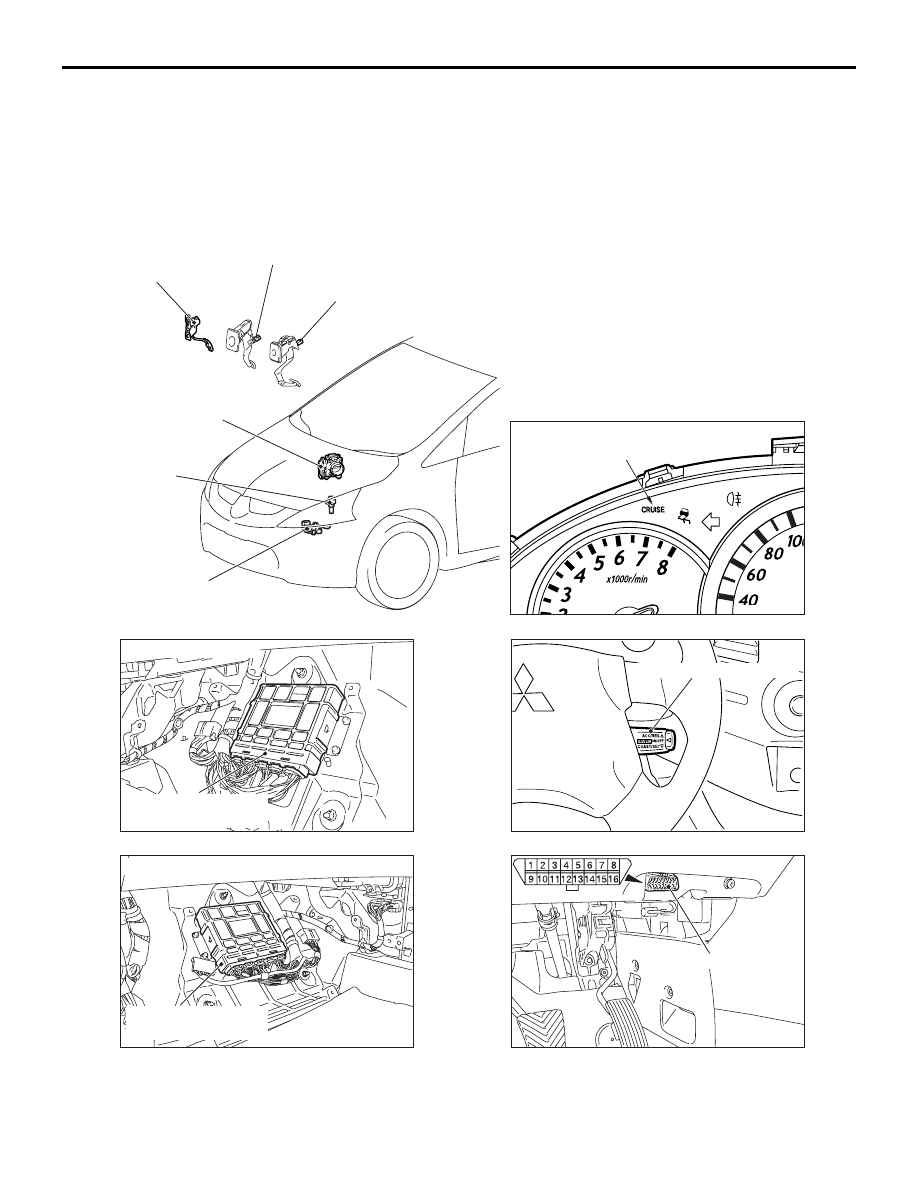

CONSTRUCTION DIAGRAM

AC310711

AC310578

AC310579

AC302161

AC310676

AC310710

AC310397

AC311198

Engine-ECU <M/T> or
engine-A/T-ECU <A/T>

Engine-ECU <M/T> or
engine-A/T-ECU <A/T>

<L.H. drive vehicles>

<R.H. drive vehicles>

Auto-cruise control switch

Auto-cruise control
indicator lamp

Diagnosis connector

Stop lamp switch

Clutch switch

Vehicle speed
sensor

Inhibitor switch

Throttle body assembly
(Built-in throttle position
sensor and throttle valve
control servo)

Accelerator pedal
(Built-in accelerator
pedal position sensor)

AB
