CRANKSHAFT AND CYLINDER BLOCK

ENGINE OVERHAUL

11B-67

NOTE: When boring cylinders, finish all of four
cylinders to the same oversize. Do not bore only
one cylinder to an oversize.

42-1

GROUP 42

BODY

CONTENTS

HOOD . . . . . . . . . . . . . . . . . . . . . . . . .

42-3

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

42-3

ADJUSTMENT OF CLEARANCE AROUND HOOD

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-3

ADJUSTMENT OF ALIGNMENT OF HOOD STEPPED

PORTION AND HOOD STRIKER. . . . . . . .

42-3

ADJUSTMENT OF HOOD HEIGHT . . . . . .

42-4

HOOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-5

REMOVAL AND INSTALLATION . . . . . . . .

42-5

FENDER . . . . . . . . . . . . . . . . . . . . . . .

42-6

REMOVAL AND INSTALLATION . . . . . . . .

42-6

FUEL FILLER LID  . . . . . . . . . . . . . . .

42-7

REMOVAL AND INSTALLATION . . . . . . . .

42-7

WINDOW GLASS. . . . . . . . . . . . . . . .

42-8

ADHESIVE  . . . . . . . . . . . . . . . . . . . . . . . . .

42-8

SPECIAL TOOL  . . . . . . . . . . . . . . . . . . . . .

42-8

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . .

42-8

WINDSHIELD . . . . . . . . . . . . . . . . . . . . . . .

42-10

REMOVAL AND INSTALLATION . . . . . . . .

42-10

DELTA WINDOW GLASS. . . . . . . . . . . . . .

42-14

REMOVAL AND INSTALLATION . . . . . . . .

42-14

QUARTER WINDOW GLASS. . . . . . . . . . .

42-17

REMOVAL AND INSTALLATION . . . . . . . .

42-17

TAILGATE WINDOW GLASS . . . . . . . . . . .

42-20

REMOVAL AND INSTALLATION . . . . . . . .

42-20

DOOR . . . . . . . . . . . . . . . . . . . . . . . . .

42-23

SERVICE SPECIFICATIONS . . . . . . . . . . .

42-23

SEALANTS AND ADHESIVES . . . . . . . . . .

42-23

SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . .

42-23

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

42-24

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

42-24

DOOR FIT ADJUSTMENT . . . . . . . . . . . . .

42-24

DOOR WINDOW GLASS ADJUSTMENT  .

42-25

POWER WINDOW CHECK. . . . . . . . . . . . .

42-26

GLASS SLIDING MECHANISM CHECK AND
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

42-27

POWER WINDOW SAFETY MECHANISM CHECK

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-27

POWER WINDOW TIMER FUNCTION CHECK

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-27

POWER WINDOW OPERATING CURRENT CHECK

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-28

POWER WINDOW RELAY CHECK  . . . . . .

42-28

CIRCUIT BREAKER (INCORPORATED IN THE

POWER WINDOW MOTOR) INSPECTION

42-29

CENTRAL DOOR LOCKING SYSTEM INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-29

CHECK OF KEY LOCK PREVENTION FUNCTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-29

DOOR OUTSIDE HANDLE PLAY CHECK .

42-29

DOOR INSIDE HANDLE PLAY ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-29

DOOR ASSEMBLY . . . . . . . . . . . . . . . . . . .

42-31

REMOVAL AND INSTALLATION  . . . . . . . .

42-31

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

42-32

DOOR GLASS AND REGULATOR . . . . . . .

42-33

REMOVAL AND INSTALLATION  . . . . . . . .

42-33

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

42-35

DOOR HANDLE AND LATCH . . . . . . . . . . .

42-36

REMOVAL AND INSTALLATION  . . . . . . . .

42-36

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

42-38

WINDOW GLASS RUNCHANNEL AND DOOR

OPENING WEATHERSTRIP  . . . . . . . . . . .

42-40

REMOVAL AND INSTALLATION  . . . . . . . .

42-40

TAILGATE. . . . . . . . . . . . . . . . . . . . . .

42-45

SEALANT  . . . . . . . . . . . . . . . . . . . . . . . . . .

42-45

SPECIAL TOOLS  . . . . . . . . . . . . . . . . . . . .

42-46

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

42-46

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

42-46

TAILGATE FIT ADJUSTMENT . . . . . . . . . .

42-46

42-2

ADJUSTMENT OF TAILGATE HEIGHT . . .

42-47

TAILGATE OPENER CHECK . . . . . . . . . . .

42-47

TAILGATE. . . . . . . . . . . . . . . . . . . . . . . . . .

42-48

REMOVAL AND INSTALLATION . . . . . . . .

42-48

TAILGATE HANDLE AND LATCH . . . . . . .

42-50

REMOVAL AND INSTALLATION . . . . . . . .

42-50

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

42-51

KEYLESS ENTRY SYSTEM  . . . . . . .

42-52

SERVICE SPECIFICATIONS . . . . . . . . . . .

42-52

SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . .

42-53

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

42-55

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

42-55

KEYLESS ENTRY SYSTEM CHECK . . . . .

42-55

MULTI-MODE KEYLESS ENTRY FUNCTION
INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

42-56

KEYLESS ENTRY SYSTEM TIMER LOCK FUNCTION
INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

42-56

ENABLING/DISABLING THE ANSWERBACK
FUNCTION . . . . . . . . . . . . . . . . . . . . . . . . .

42-56

HOW TO REGISTER SECRET CODE . . . .

42-57

TRANSMITTER. . . . . . . . . . . . . . . . . . . . . .

42-59

DISASSEMBLY AND REASSEMBLY. . . . .

42-59

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

42-60

SUNROOF ASSEMBLY . . . . . . . . . . .

42-60

SERVICE SPECIFICATIONS . . . . . . . . . . .

42-60

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

42-60

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

42-60

WATER TEST . . . . . . . . . . . . . . . . . . . . . . .

42-60

REAR SUNROOF FIT ADJUSTMENT  . . . .

42-60

SUNROOF CHECK . . . . . . . . . . . . . . . . . . .

42-61

SUNROOF LOCK SWITCH FUNCTION INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-61

REAR SUNROOF SAFETY FUNCTION CHECK

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-61

REAR ROOF LID GLASS OPERATION CURRENT
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-61

INITIALISATION OF REAR SUNROOF  . . .

42-61

SUNROOF ASSEMBLY  . . . . . . . . . . . . . . .

42-62

REMOVAL AND INSTALLATION  . . . . . . . .

42-62

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

42-66

DISASSEMBLY AND REASSEMBLY . . . . .

42-66

LOOSE PANEL. . . . . . . . . . . . . . . . . .

42-67

REMOVAL AND INSTALLATION  . . . . . . . .

42-67

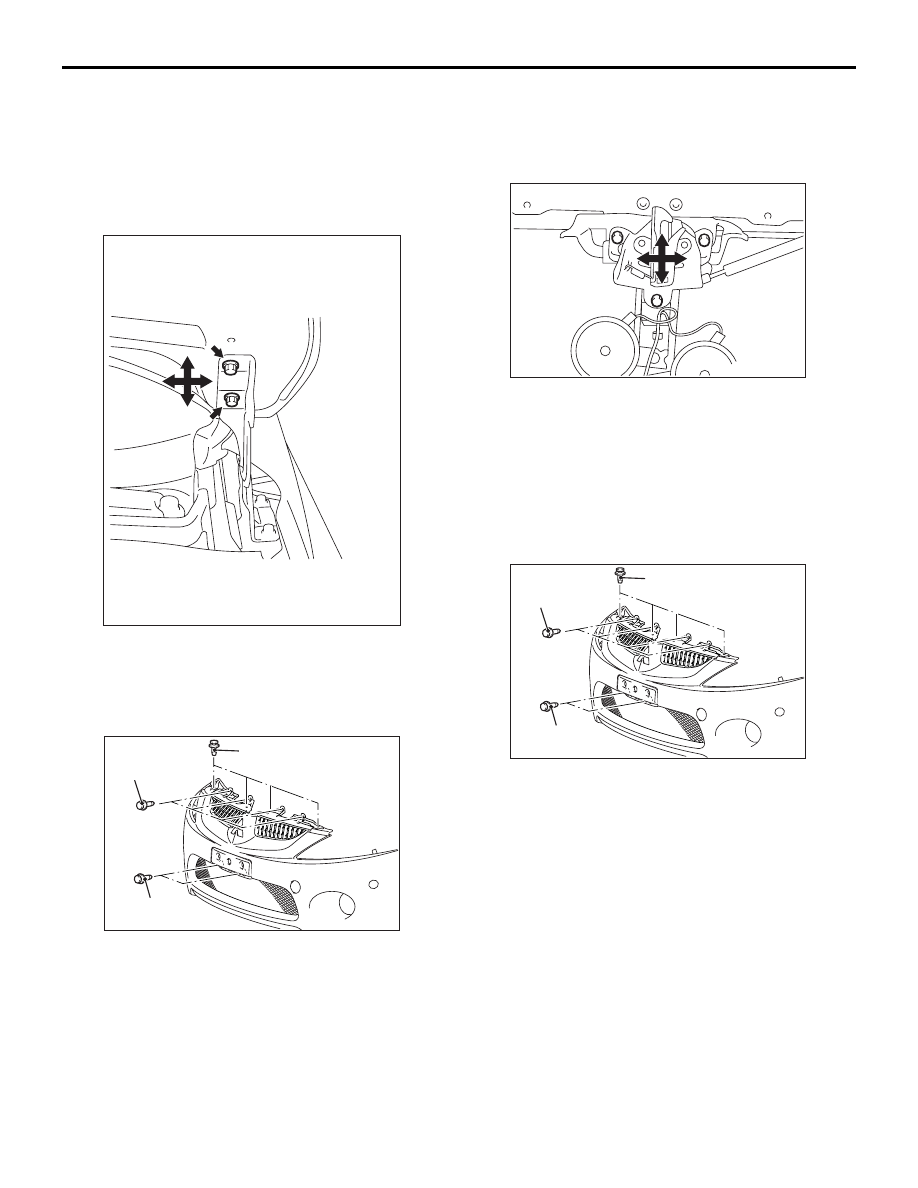

HOOD

BODY

42-3

HOOD

ON-VEHICLE SERVICE

ADJUSTMENT OF CLEARANCE AROUND
HOOD

M1421007200152

ADJUSTMENT OF ALIGNMENT OF HOOD
STEPPED PORTION AND HOOD
STRIKER

M1421007300148

1. Release the clips shown in the illustration.
2. Remove the hood latch cover.

3. Loosen the hood latch mounting bolts but do not

remove them. Then move the hood latch to align
the hood level and adjust the hood striker
engagement.

4. If the hood latch is engaged with the striker

properly, tighten the hood latch mounting bolts to
9.0

±2.0 N⋅m.

5. Install the hood latch cover.

6. Secure the clips shown in the illustration.

AC303151

AC310552AB

   Clip

   Clip

   Clip

AC310553AB

AC310552AB

   Clip

   Clip

   Clip
