Mitsubishi Grandis. Manual - part 443

STOP LAMP <RHD>

CIRCUIT DIAGRAMS

90-93

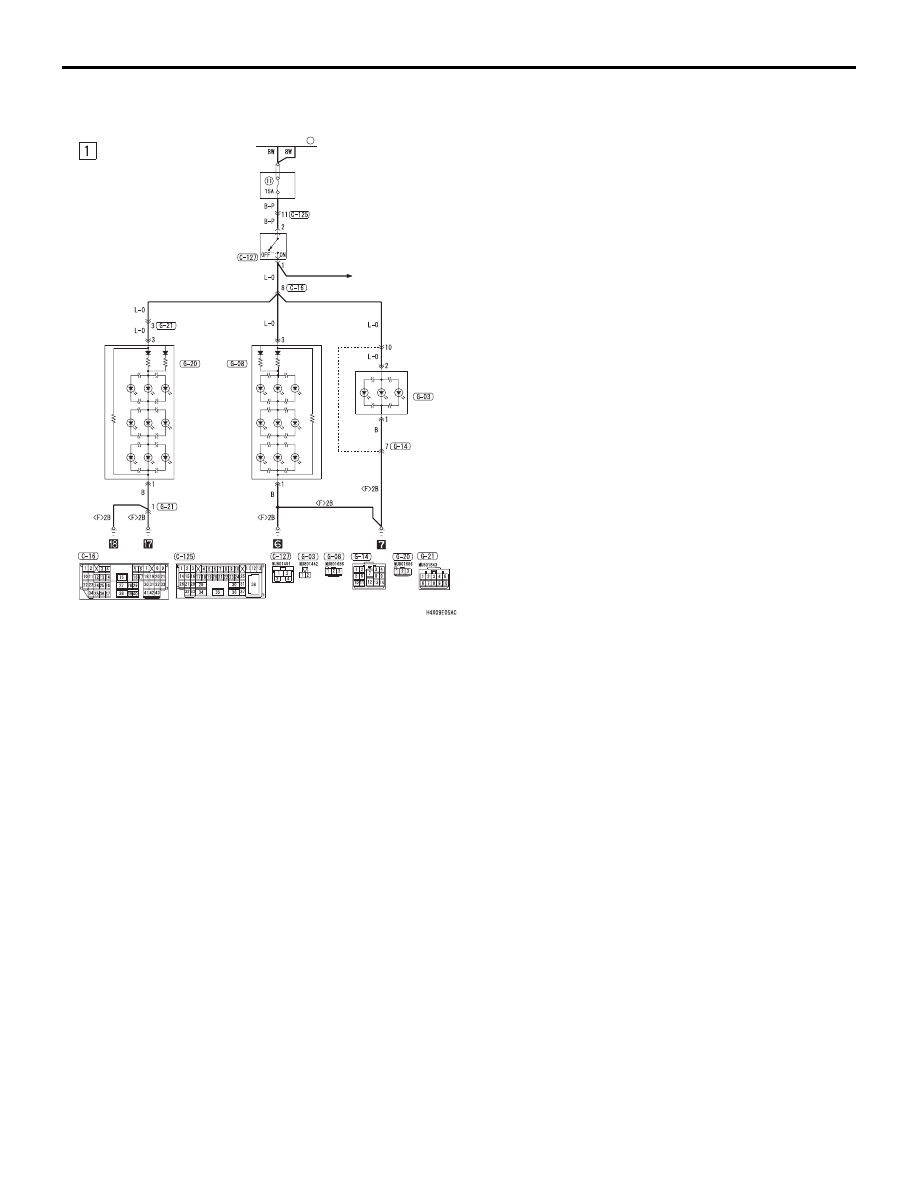

STOP LAMP <RHD>

M1901003000955

RELAY
BOX

STOP
LAMP
SWITCH

TAIL/STOP LAMP

(LH)

(RH)

HIGH-
MOUNTED
STOP LAMP

FUSIBLE LINK

26

·AUTO-CRUISE
 CONTROL SYSTEM
·EBD, ABS AND ASC
·EBD AND ABS
 <WITHOUT ASC>
·INVECS-II 4A/T

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue
W : White     Y : Yellow     SB : Sky blue     BR : Brown
O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

BACK-UP LAMP <LHD>

CIRCUIT DIAGRAMS

90-94

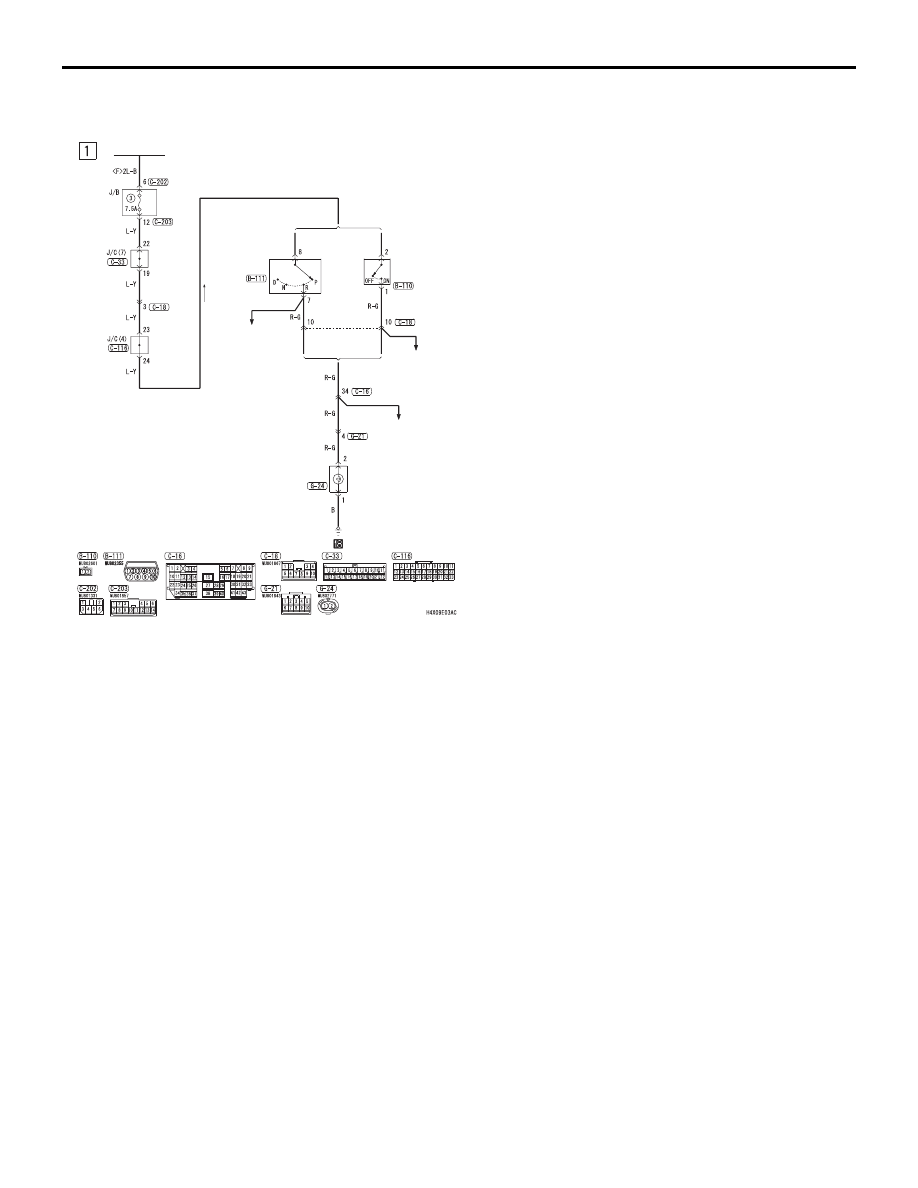

BACK-UP LAMP <LHD>

M1901003101018

SPARE CONNECTOR
(FOR NAVIGATION
SYSTEM)

IGNITION
SWITCH (IG1)

<A/T>

<M/T>

INHIBITOR
SWITCH

BACK-UP
LAMP
SWITCH

BACK-UP
LAMP

·INVECS-II 4A/T
·REAR WIPER
 AND WASHER

REAR WIPER
AND WASHER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue
W : White     Y : Yellow     SB : Sky blue     BR : Brown
O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

INVECS-II 4A/T

BACK-UP LAMP <RHD>

CIRCUIT DIAGRAMS

90-95

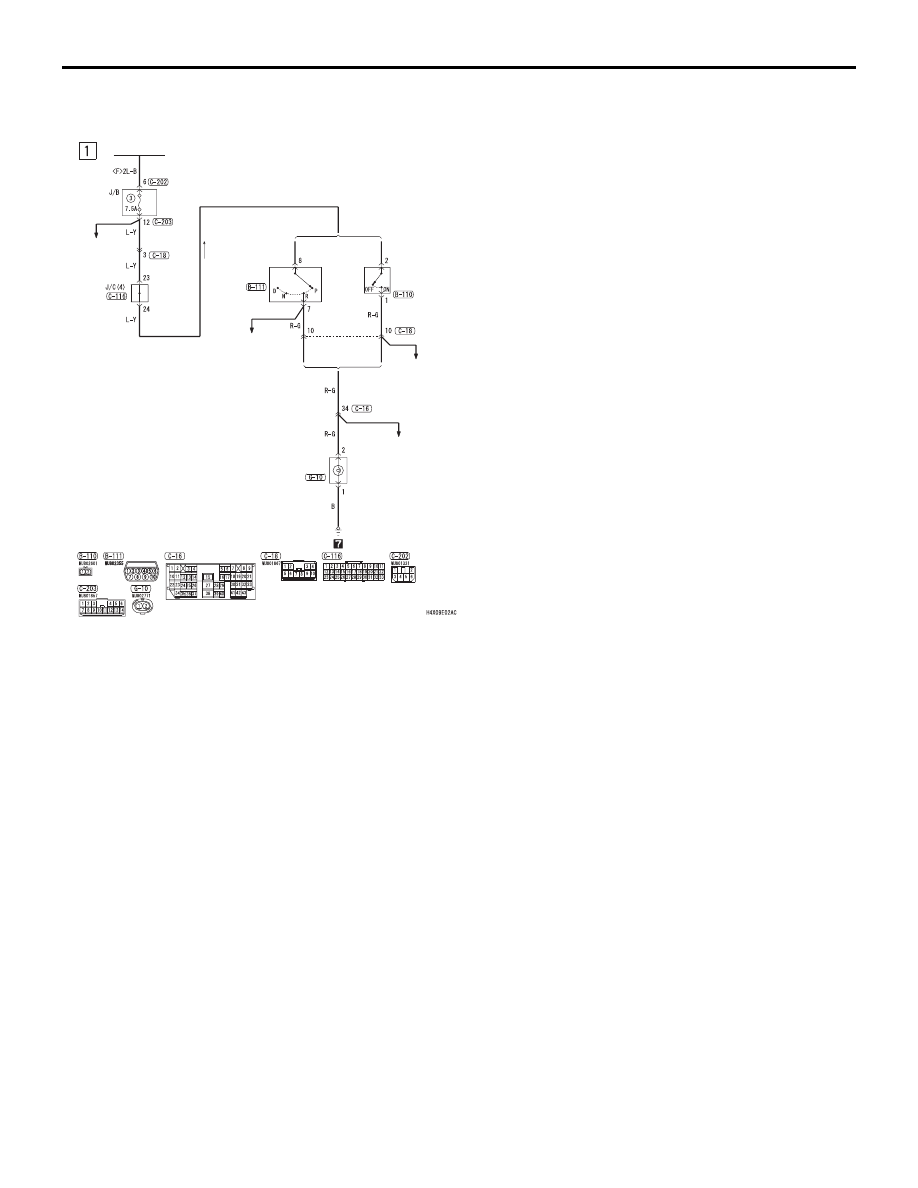

BACK-UP LAMP <RHD>

M1901003101029

IGNITION
SWITCH (IG1)

<A/T>

<M/T>

INHIBITOR
SWITCH

BACK-UP
LAMP
SWITCH

BACK-UP
LAMP

·INVECS-II 4A/T
·REAR WIPER
 AND WASHER

REAR WIPER
AND WASHER

SPARE CONNECTOR
(FOR NAVIGATION SYSTEM)

HORN

CIRCUIT DIAGRAMS

90-96

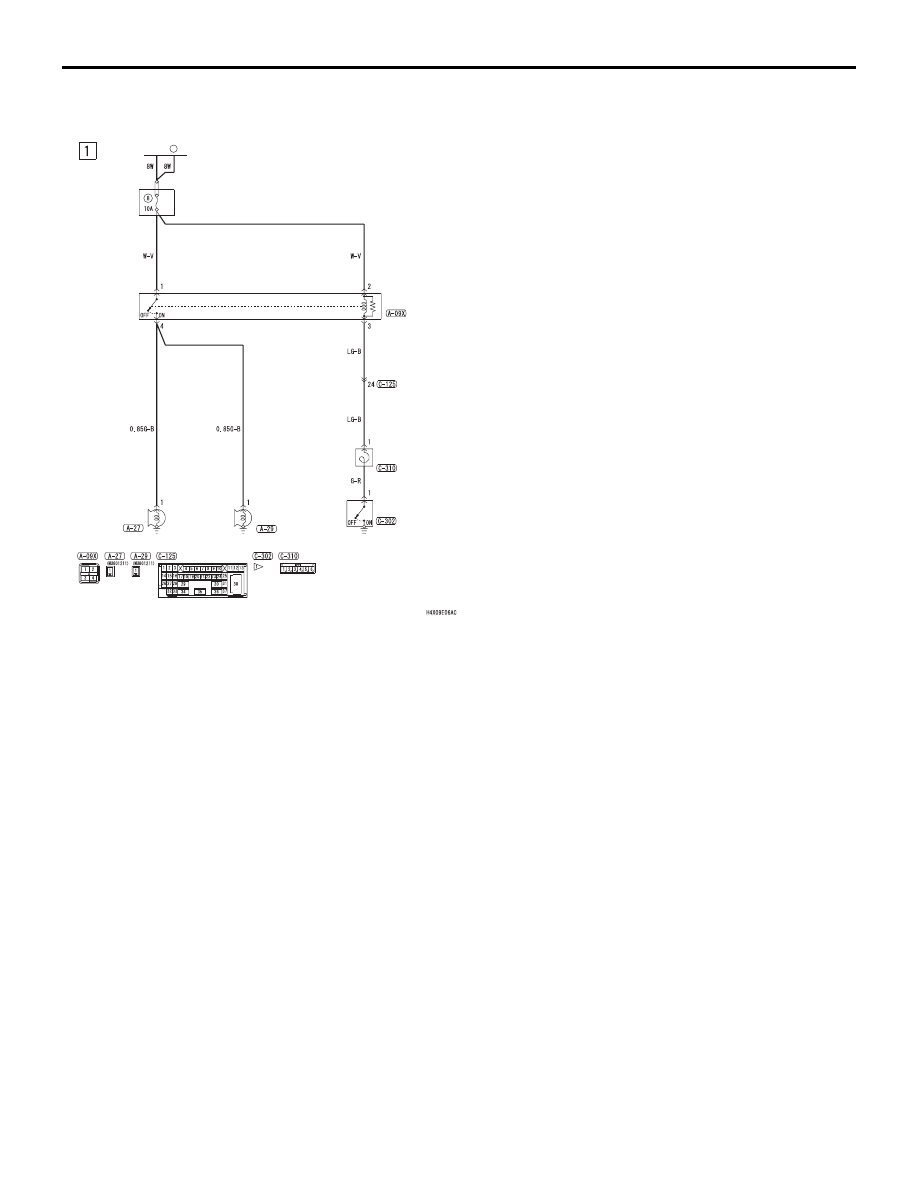

HORN

M1901003300774

HORN

(LO)

HORN

(HI)

RELAY
BOX

HORN

RELAY

CLOCK
SPRING

HORN
SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

FUSIBLE
LINK

26
