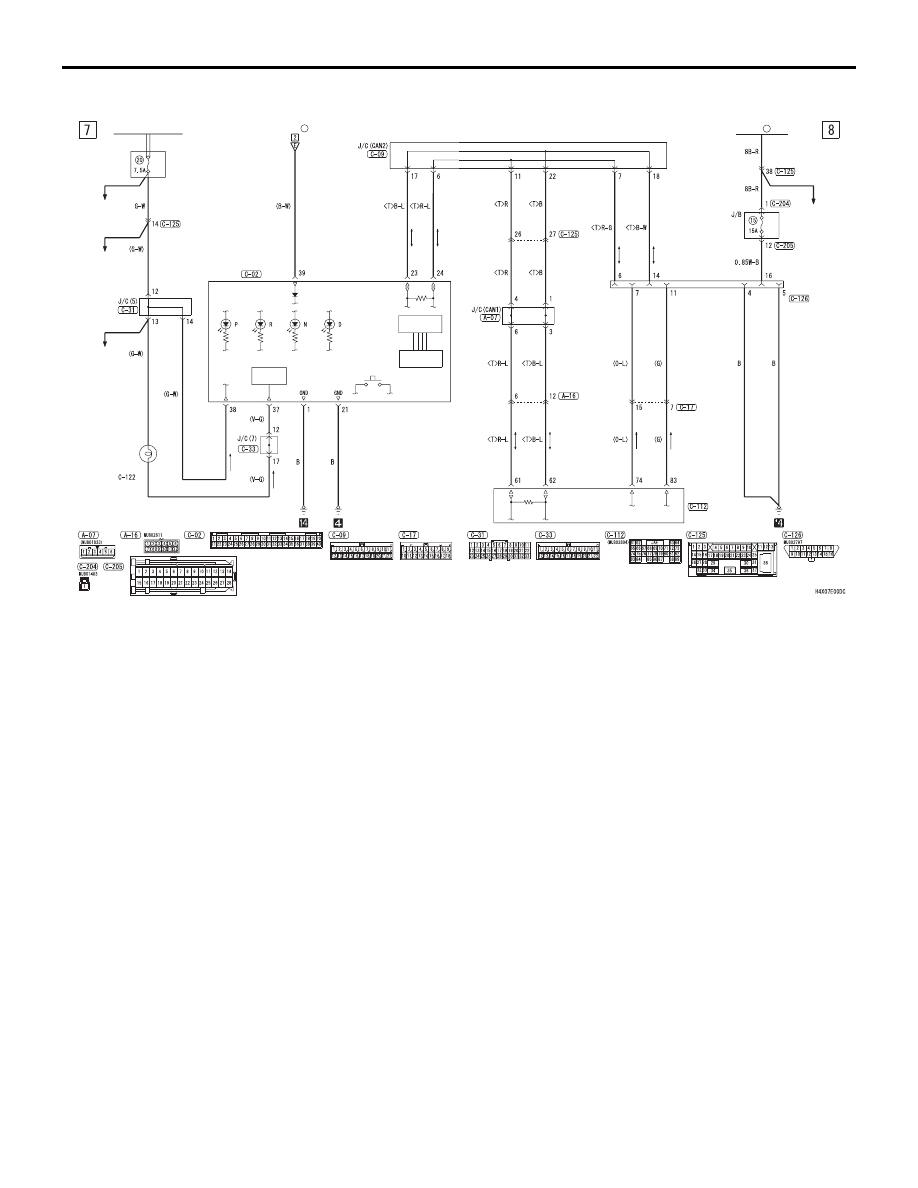

INVECS-II 4A/T <RHD>

CIRCUIT DIAGRAMS

90-41

INVECS-II 4A/T <RHD>

M1901016201123

RELAY
BOX

BATTERY
BACK-UP

ENGINE
CONTROL
RELAY

FUSIBLE
LINK

26

STOP
LAMP
SWITCH

·EBD, ABS
 AND ASC
·EBD AND ABS
 <WITHOUT ASC>
·STOP LAMP

·AUTO-CRUISE
 CONTROL SYSTEM
·ENGINE CONTROL
 SYSTEM

·AUTO-CRUISE
 CONTROL SYSTEM
·ENGINE CONTROL
 SYSTEM
·IMMOBILIZER
 SYSTEM

·AUTO-CRUISE
 CONTROL
 SYSTEM
·ENGINE
 CONTROL
 SYSTEM

SOLENOID VALVE
POWER SOURCE

A/T
CONTROL
RELAY

IGNITION
SWITCH (IG1)

ENGINE-
A/T-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

INVECS-II 4A/T <RHD>

CIRCUIT DIAGRAMS

90-42

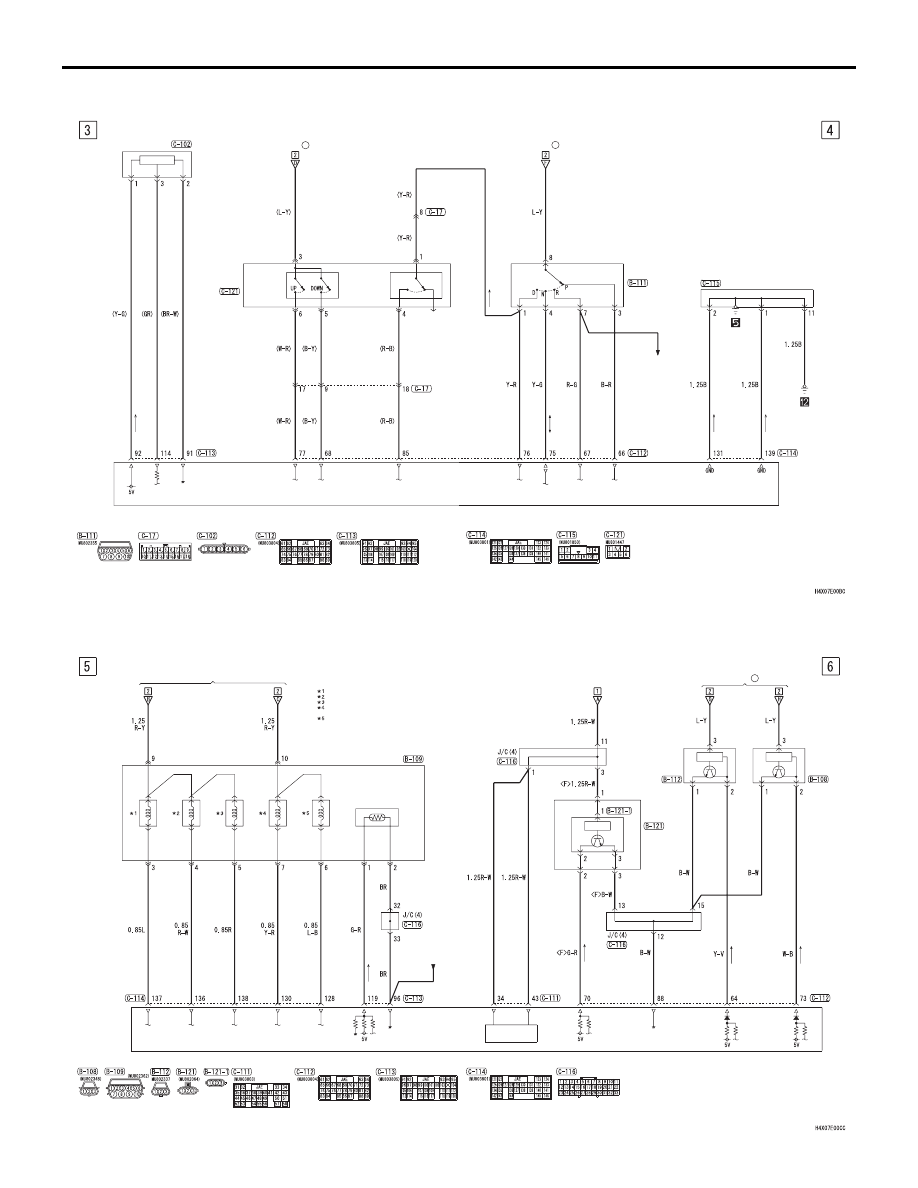

INVECS-II 4A/T <RHD> (CONTINUED)

INVECS-II 4A/T <RHD> (CONTINUED)

FUSE

3

(

)

ACCELERATOR
PEDAL
POSITION
SENSOR

HALL IC

ENGINE-
A/T-ECU

SHIFT
SWITCH
ASSEMBLY

SELECT
SWITCH

SHIFT
SWITCH

J/C (7)

SPORT
MODE

AUTO
MODE

FUSE

3

(

)

INHIBITOR
SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

J/C (4)

·BACK-UP
 LAMP
·SPARE
 CONNECTOR
 (FOR
 NAVIGATION
 SYSTEM)

ENGINE-
A/T-ECU

A/T
CONTROL
RELAY

A/T CONTROL
SOLENOID
VALVE ASSEMBLY

ENGINE
CONTROL
SYSTEM

A/T FLUID
TEMPERATURE
SENSOR

: UNDERDRIVE SOLENOID VALVE
: SECOND SOLENOID VALVE
: OVERDRIVE SOLENOID VALVE
: TORQUE CONVERTER CLUTCH
  CONTROL SOLENOID VALVE
: LOW AND REVERSE SOLENOID VALVE

NOTE

OUTPUT
SHAFT
SPEED
SENSOR

CRANK
ANGLE
SENSOR

INPUT
SHAFT
SPEED
SENSOR

ENGINE
CONTROL
RELAY

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

POWER
SOURCE

J/C(4)

(FUSE     )

3

INVECS-II 4A/T <RHD>

CIRCUIT DIAGRAMS

90-43

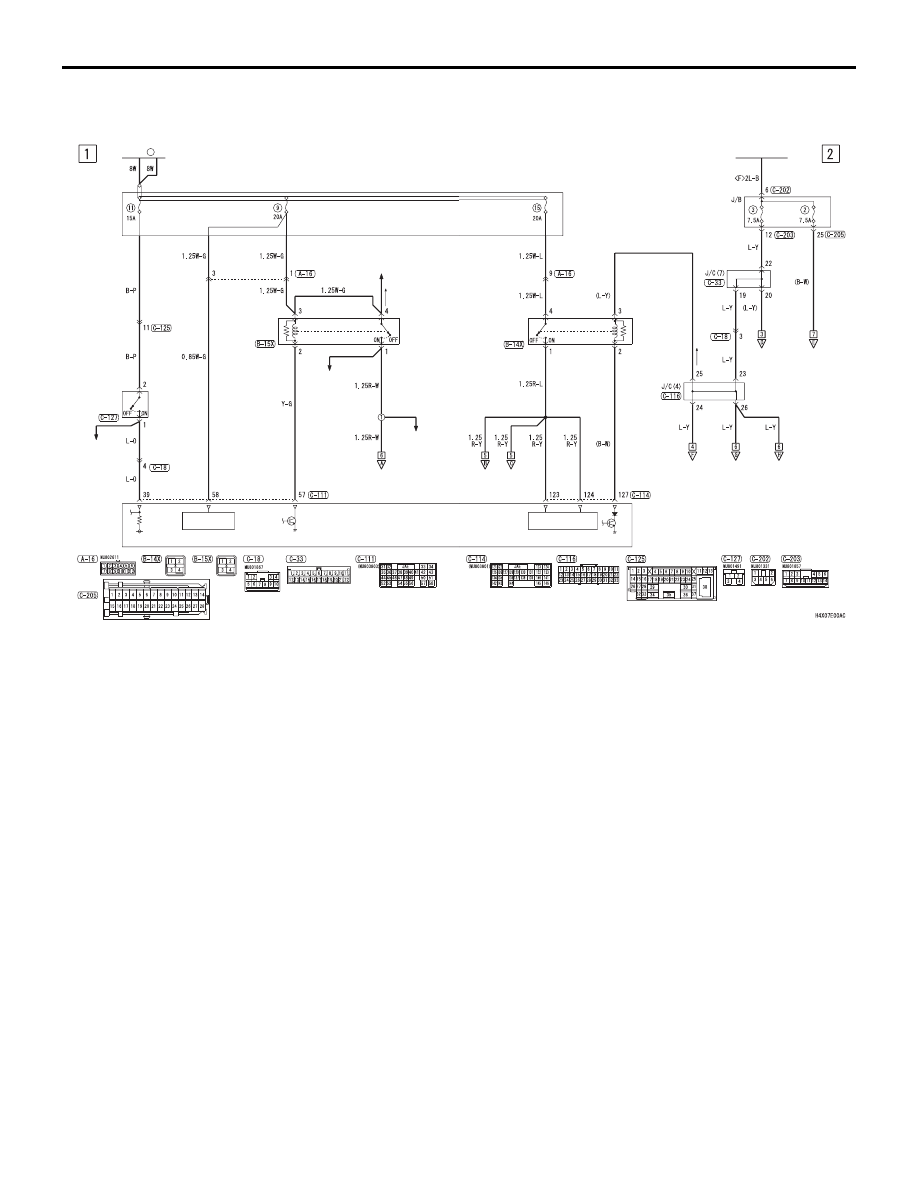

INVECS-II 4A/T <RHD> (CONTINUED)

COMBINATION
METER

CPU

J/B

(FUSE     )

2

SHIFT
INDICATOR

FRONT-ECU

(TAIL LAMP RELAY)

RELAY
BOX

A/T SELECTOR
LEVER
POSITION
ILLUMINATION
LAMP

·DUAL AUTOMATIC
 AIR CONDITIONER
·SINGLE AUTOMATIC
 AIR CONDITIONER

TAIL LAMP,
POSITION LAMP,
LICENCE PLATE
LAMP AND LIGHTING
MONITOR BUZZER

·CIGARETTE
 LIGHTER AND
 ASHTRAY
 ILLUMINATION
 LAMP
·DUAL AUTOMATIC
 AIR CONDITIONER
·SINGLE AUTOMATIC
 AIR CONDITIONER
·TURN-SIGNAL LAMP
 AND HAZARD
 WARNING LAMP

FET FOR
DIPPER

DAYTIME
DIPPER
BUTTON

FUSIBLE
LINK

30

DIAGNOSIS
CONNECTOR

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

ENGINE-
A/T-ECU

FRONT
SIDE

·DUAL AUTOMATIC
 AIR CONDITIONER
·SINGLE AUTOMATIC
 AIR CONDITIONER

HEADLAMP <LHD>

CIRCUIT DIAGRAMS

90-44

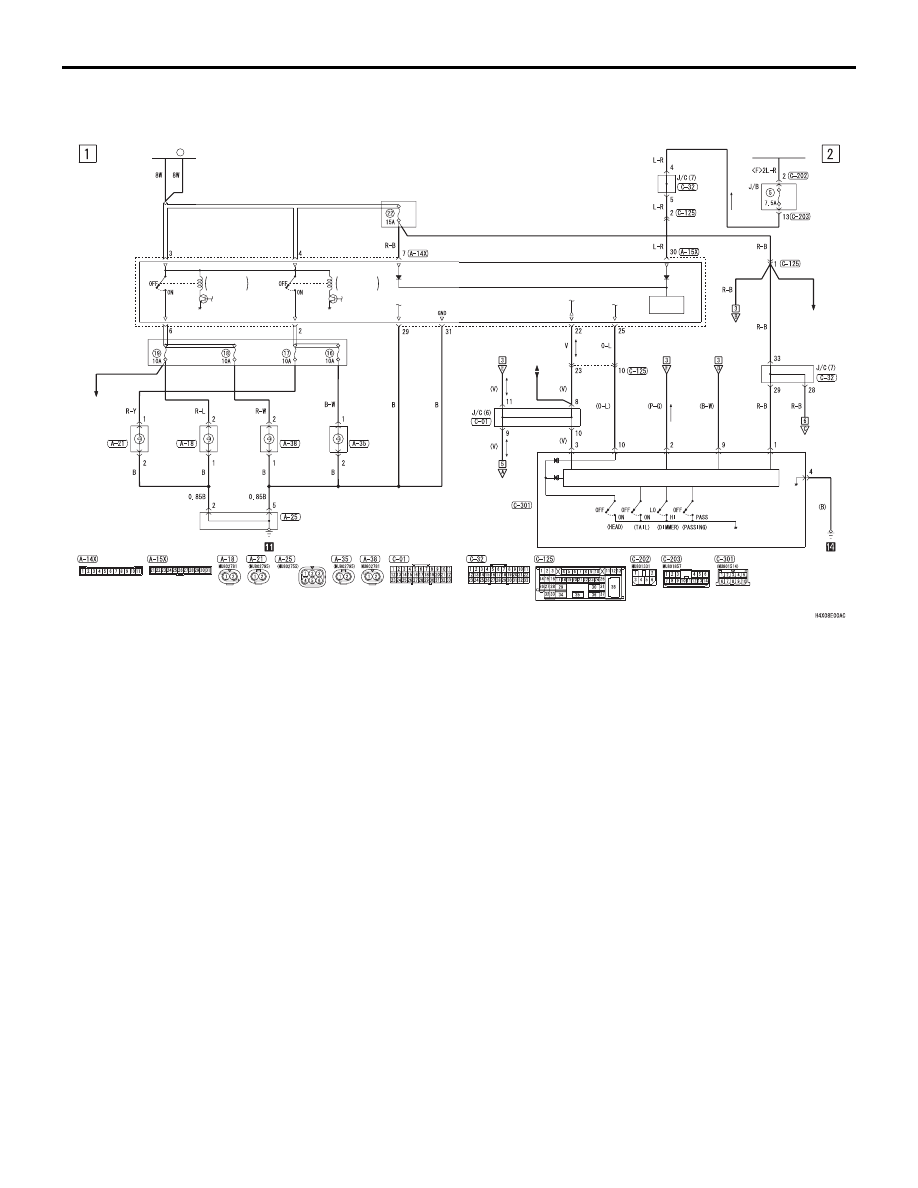

HEADLAMP <LHD>

M1901001501106

RELAY
BOX

FUSIBLE
LINK

26

RELAY
BOX

HEADLAMP
RELAY: LO

HEADLAMP
RELAY: HI

HEADLAMP

(HI: LH)

HEADLAMP

(LO: LH)

HEADLAMP

(HI: RH)

HEADLAMP

(LO: RH)

HEADLAMP
LEVELING
SYSTEM

FRONT-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue
W : White     Y : Yellow     SB : Sky blue     BR : Brown
O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

POWER
SOURCE

IGNITION
SWITCH (IG2)

ETACS-
ECU

ETACS-ECU

J/C(6)

·POWER
 WINDOWS
·SUNROOF

VANITY MIRROR
LAMP

COLUMN
SWITCH

COLUMN-ECU

DIMMER, PASSING
SWITCH

LIGHTING
SWITCH
