Mitsubishi L200. Manual - part 942

SRS

CIRCUIT DIAGRAMS

90-153

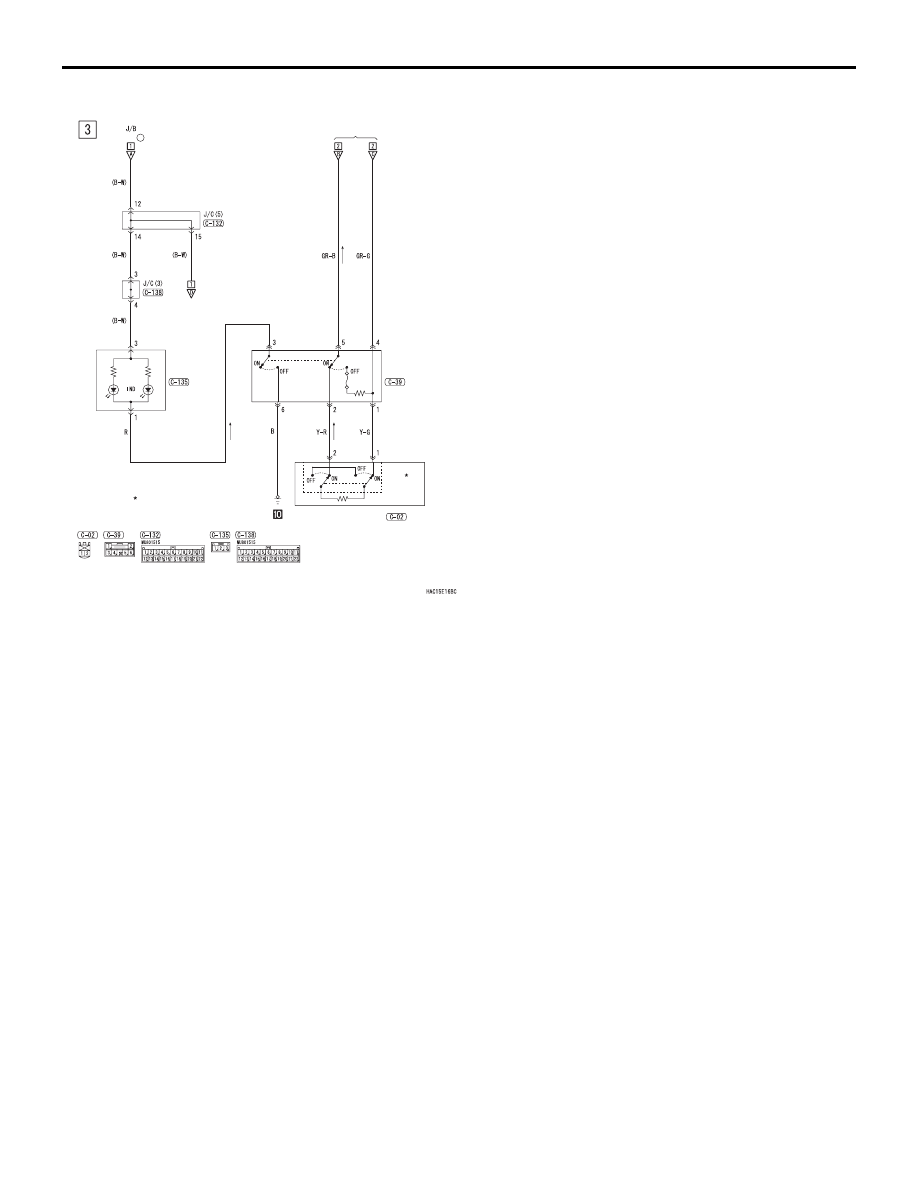

SRS <VEHICLES WITHOUT SIDE-AIRBAG (LHD)> (CONTINUED)

PASSENGER'S (FRONT)
AIR BAG MODULE (SQUIB)

PASSENGER'S
AIR BAG
CUT OFF
INDICATOR

PASSENGER'S
AIR BAG
CUT OFF
SWITCH

CONNECTOR
LOCK
SWITCH

NOTE

CONNECTOR COUPLED: ON
CONNECTOR UNCOUPLED: OFF

:

(FUSE     )

15

SRS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

SRS

CIRCUIT DIAGRAMS

90-154

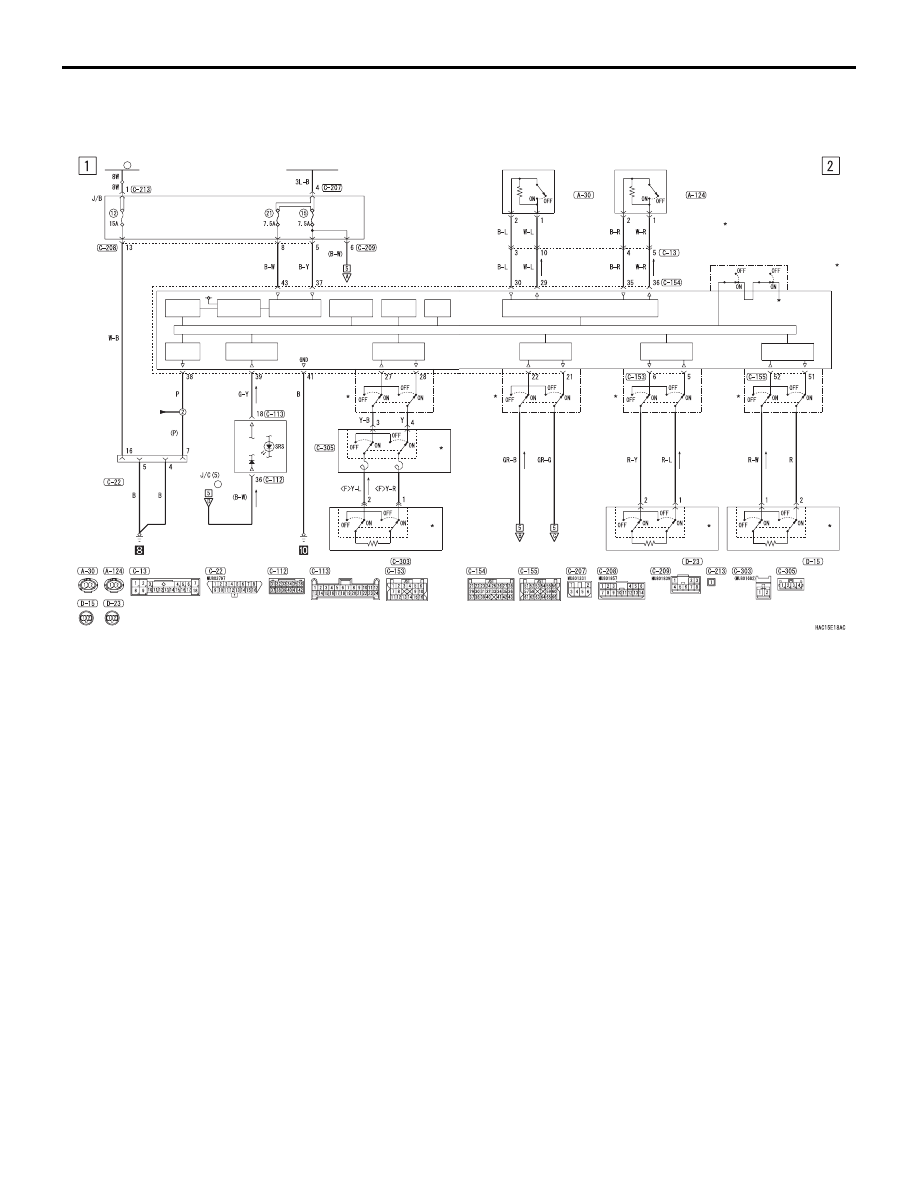

SRS <VEHICLES WITHOUT SIDE-AIRBAG
(RHD)>

M1901021002162

CONNEC-
TOR
LOCK
SWITCH

NOTE

CONNECTOR COUPLED: ON
CONNECTOR UNCOUPLED: OFF

:

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

FRONT
IMPACT
SENSOR
(LH)

FRONT
IMPACT
SENSOR
(RH)

CONNECTOR
LOCK
SWITCH

SEAT BELT
PRE-TENSIONER (RH)

SEAT BELT
PRE-TENSIONER (LH)

PASSENGER
FRONT AIR BAG
DRIVE CIRCUIT

DRIVER
PRE-TENSIONER
DRIVE CIRCUIT

PASSENGER
PRE-TENSIONER
DRIVE CIRCUIT

FRONT G-SENSOR SINGLE
PROCESS CIRCUIT

FUSIBLE
LINK

20

IGNITION
SWITCH (IG1)

DIAGNOSIS
CONNECTOR

·ELC-4A/T
·ELC-5A/T

COMBINATION
METER

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

CLOCK
SPRING

DRIVER'S AIR BAG
MODULE (SQUIB)

CONNEC-
TOR
LOCK
SWITCH

M.U.T.
INTERFACE

ALARM LAMP
DRIVE
CIRCUIT

EEPROM

FRONT AIR
BAG SAFING
G-SENSOR

DRIVER
FRONT AIR BAG
DRIVE CIRCUIT

ANALOG
G-SENSOR

POWER SOURCE
CIRCUIT

D.C-D.C
CONVERTER

BACK-UP
CAPACITOR

MICROCOMPUTER

FRONT
SIDE

(FUSE     )

15

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

SRS-ECU

SRS

CIRCUIT DIAGRAMS

90-155

SRS <VEHICLES WITHOUT SIDE-AIRBAG (RHD)> (CONTINUED)

PASSENGER'S (FRONT)
AIR BAG MODULE (SQUIB)

PASSENGER'S
AIR BAG
CUT OFF
INDICATOR

PASSENGER'S
AIR BAG
CUT OFF
SWITCH

CONNECTOR
LOCK
SWITCH

NOTE

CONNECTOR COUPLED: ON
CONNECTOR UNCOUPLED: OFF

:

(FUSE     )

15

SRS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

SRS

CIRCUIT DIAGRAMS

90-156

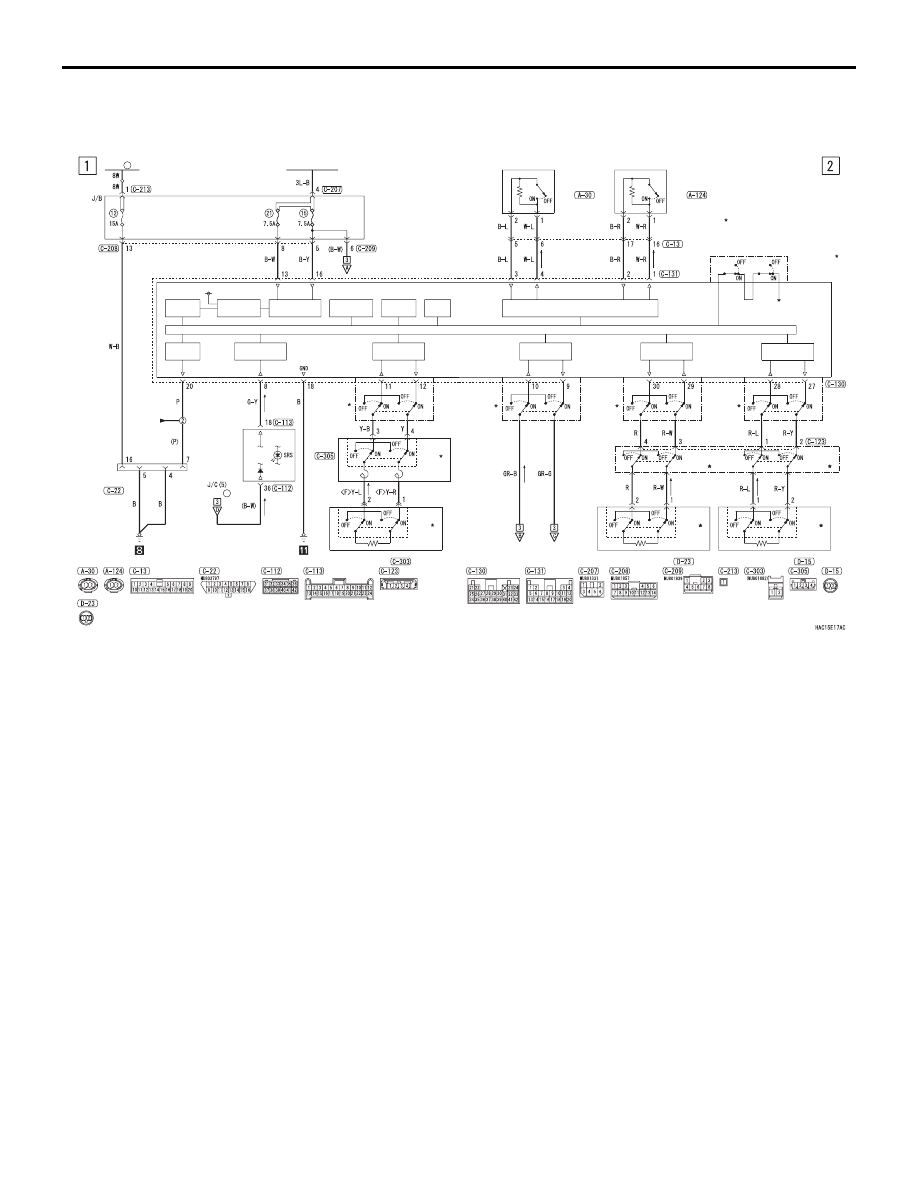

SRS <VEHICLES WITH SIDE-AIRBAG
(LHD)>

M1901021002173

CONNEC-
TOR
LOCK
SWITCH

NOTE

CONNECTOR COUPLED: ON
CONNECTOR UNCOUPLED: OFF

:

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

FRONT
IMPACT
SENSOR
(LH)

FRONT
IMPACT
SENSOR
(RH)

CONNECTOR
LOCK
SWITCH

SEAT BELT
PRE-TENSIONER (RH)

SEAT BELT
PRE-TENSIONER (LH)

PASSENGER
FRONT AIR BAG
DRIVE CIRCUIT

PASSENGER
PRE-TENSIONER
DRIVE CIRCUIT

DRIVER
PRE-TENSIONER
DRIVE CIRCUIT

FRONT G-SENSOR SIGNAL
PROCESS CIRCUIT

FUSIBLE
LINK

20

IGNITION
SWITCH (IG1)

DIAGNOSIS
CONNECTOR

·ELC-4A/T
·ELC-5A/T

COMBINATION
METER

CONNEC-
TOR
LOCK
SWITCH

CONNEC-
TOR
LOCK
SWITCH

CLOCK
SPRING

DRIVER'S AIR BAG
MODULE (SQUIB)

CONNEC-
TOR
LOCK
SWITCH

M.U.T.-II
INTERFACE

ALARM LAMP
DRIVE
CIRCUIT

EEPROM

FRONT AIR
BAG SAFING
G-SENSOR

DRIVER
FRONT AIR BAG
DRIVE CIRCUIT

ANALOG
G-SENSOR

D.C-D.C
CONVERTER

POWER SOURCE
CIRCUIT

BACK-UP
CAPACITOR

MICROCOMPUTER

SRS-ECU

FRONT
SIDE

(FUSE     )

15

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver
