Mitsubishi L200. Manual - part 933

MANUAL AIR CONDITIONER

CIRCUIT DIAGRAMS

90-117

MANUAL AIR CONDITIONER <RHD> (CONTINUED)

FUSIBLE
LINK

20

RELAY
BOX

A/C
COMPRESSOR
RELAY

A/C
COMPRESSOR
AND CLUTCH
ASSEMBLY

DUAL PRESSURE
SWITCH

FRONT
SIDE

ENGINE-
ECU

(FUSE     )

16

DIAGNOSIS
CONNECTOR

(FUSE     )

16

NO
CONNECTION

NO
CONNECTION

AUTOMATIC AIR CONDITIONER

CIRCUIT DIAGRAMS

90-118

AUTOMATIC AIR CONDITIONER

AUTOMATIC AIR CONDITIONER <LHD>

M1901005603651

IGNITION
SWITCH (IG2)

FUSIBLE
LINK

20

POWER
TRANSISTOR

BLOWER
MOTOR

BLOWER
RELAY

BATTERY
BACK-UP

A/C-ECU

IGNITION
SWITCH (ACC)

POWER
SOURCE

POWER
SOURCE

TAIL LAMP
RELAY

ETACS-ECU

REAR WINDOW
DEFOGGER

ILL

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

AUTOMATIC AIR CONDITIONER

CIRCUIT DIAGRAMS

90-119

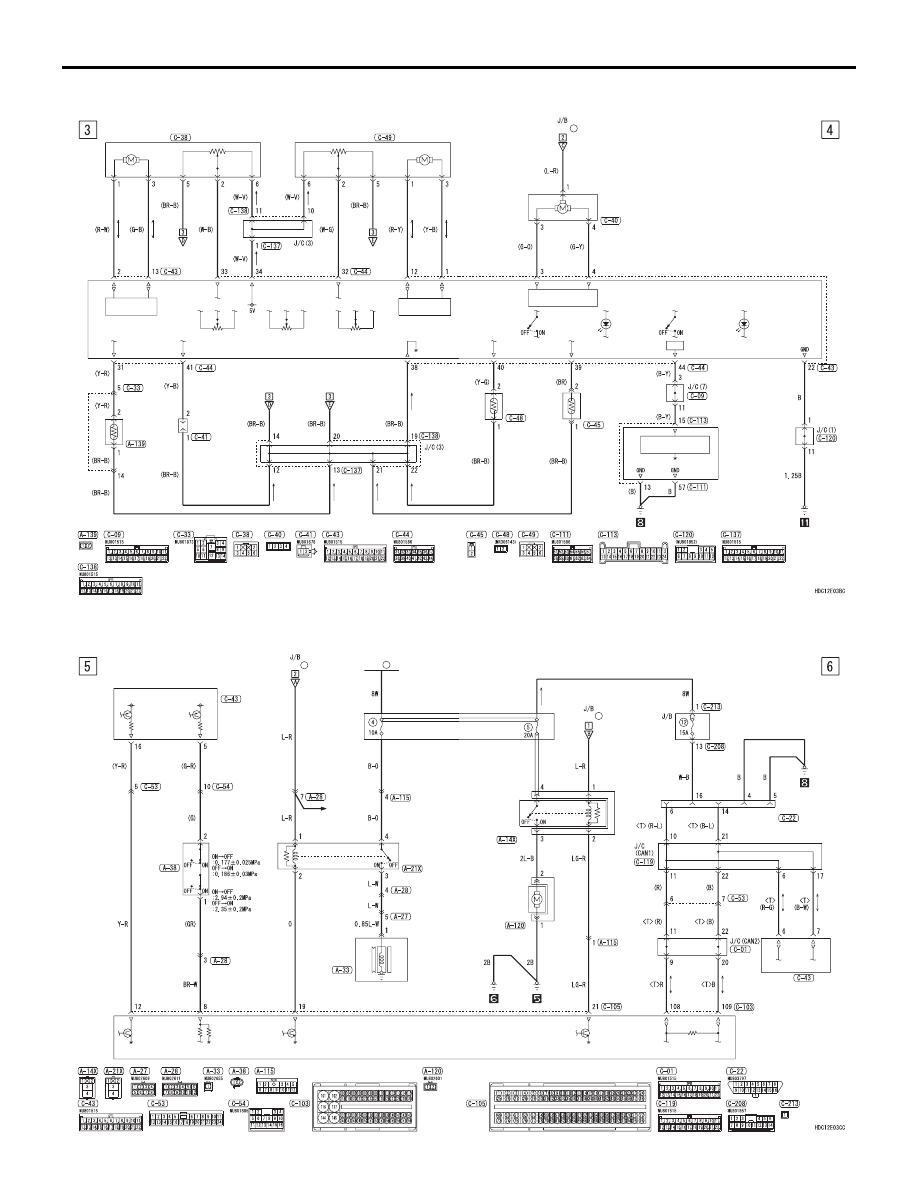

AUTOMATIC AIR CONDITIONER <LHD> (CONTINUED)

AMBIENT
TEMPERATURE
SENSOR

AIR MIXING DAMPER
CONTROL MOTOR
AND POTENTIOMETER

MODE SELECTION DAMPER
CONTROL MOTOR AND
POTENTIOMETER

MOTOR DRIVE
CIRCUIT

NO
CONNECTION

MODE SELECTION
DAMPER CONTROL
MOTOR AND
POTENTIOMETER

MOTOR DRIVE
CIRCUIT

MODE
SELECTION
DIAL

BLOWER SPEED
SELECTION
DIAL

TEMPERATURE
CONTROL
DIAL

AIR MIXING
DAMPER CONTROL
MOTOR AND
POTENTIOMETER

OUTSIDE/INSIDE AIR
SELECTION DAMPER
CONTROL MOTOR

A/C-ECU

INTERIOR
TEMPERATURE
SENSOR

MOTOR DRIVE
CIRCUIT

(FUSE     )

16

A/C
EVAPORATOR
AIR OUTLET
THERMISTOR

ILL

A/C
SWITCH

A/C
SWITCH
IND

AIR
SELECTION
SWITCH

AIR
SELECTION
IND

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

COMBINATION
METER

ILLUMINATION
CONTROL CIRCUIT

AUTOMATIC AIR CONDITIONER <LHD> (CONTINUED)

FUSIBLE
LINK

20

RELAY
BOX

A/C
COMPRESSOR
RELAY

A/C
COMPRESSOR
AND CLUTCH
ASSEMBLY

DUAL
PRESSURE
SWITCH

A/C-ECU

ENGINE-
ECU

(FUSE     )

16

LOW-PRESSURE
SIDE

HIGH-PRESSURE
SIDE

FRONT
SIDE

DIAGNOSIS
CONNECTOR

(FUSE     )

16

A/C-ECU

·

BLOW-BY HEATER

·PTC HEATER

CONDENSER
FAN RELAY
<VEHICLES
FOR ISRAEL>
OR NO
CONNECTION

CONDENSER
FAN MOTOR
<VEHICLES
FOR ISRAEL>
OR NO
CONNECTION

AUTOMATIC AIR CONDITIONER

CIRCUIT DIAGRAMS

90-120

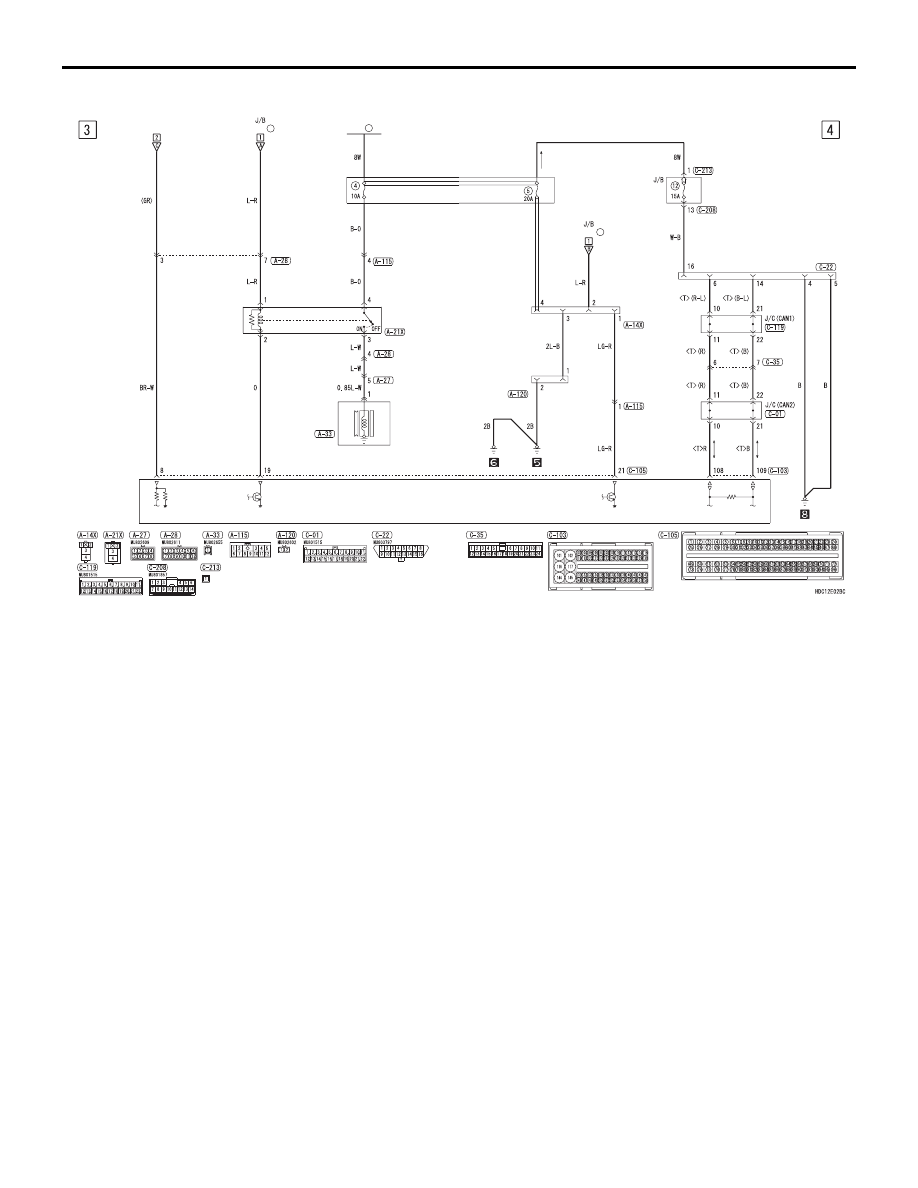

AUTOMATIC AIR CONDITIONER <RHD>

M1901005603402

IGNITION
SWITCH (IG2)

FUSIBLE
LINK

20

POWER
TRANSISTOR

BLOWER
MOTOR

BLOWER
RELAY

BATTERY
BACK-UP

A/C-ECU

IGNITION
SWITCH (ACC)

POWER
SOURCE

POWER
SOURCE

TAIL LAMP
RELAY

ETACS-ECU

REAR WINDOW
DEFOGGER

ILL

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver
