Mitsubishi L200. Manual - part 923

REAR FOG LAMP

CIRCUIT DIAGRAMS

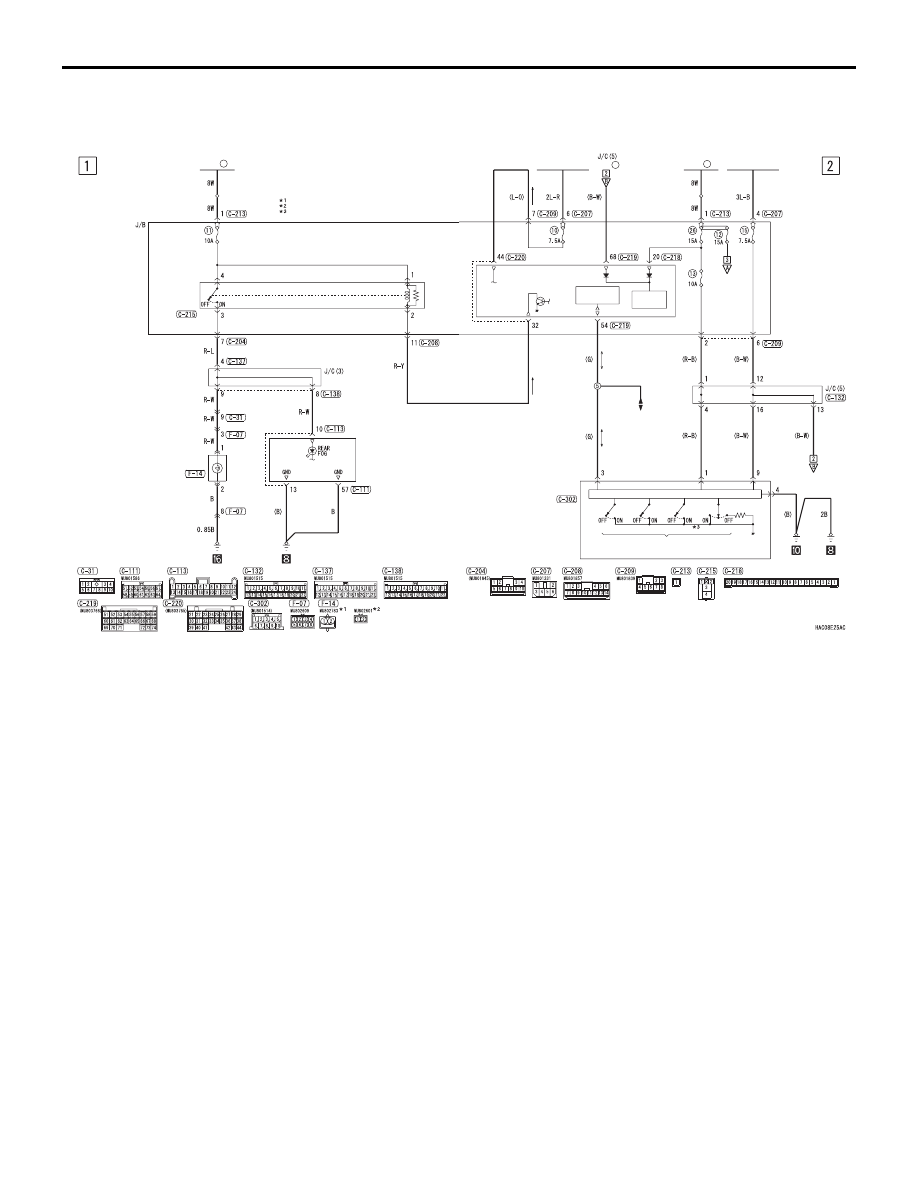

90-77

REAR FOG LAMP <VEHICLES WITH
REAR BODY (RHD)>

M1901012001804

20

FUSIBLE
LINK

(FUSE     )

15

IGNITION
SWITCH (IG1)

IGNITION
SWITCH (IG2)

LIN
INTERFACE

POWER
SOURCE

ETACS-ECU

20

FUSIBLE
LINK

COMBINATION
METER

REAR
FOG
LAMP
RELAY

REAR
FOG LAMP
(RH)

J/B SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

COLUMN
SWITCH

COLUMN-ECU

(HEAD)

(TAIL)

LIGHTING SWITCH

(AUTO)

(FOG)

·HEADLAMP
·POWER WINDOWS
·TAIL LAMP,
 POSITION LAMP,
 LICENCE PLATE
 LAMP AND LIGHTING
 MONITOR BUZZER
 <VEHICLES WITH
 REAR BODY>
·WINDSHIELD
 WIPER AND WASHER

: VEHICLES WITH AUTO LAMP

NOTE

: VEHICLES WITHOUT REAR STEP BUMPER
: VEHICLES WITH REAR STEP BUMPER

REAR FOG LAMP

CIRCUIT DIAGRAMS

90-78

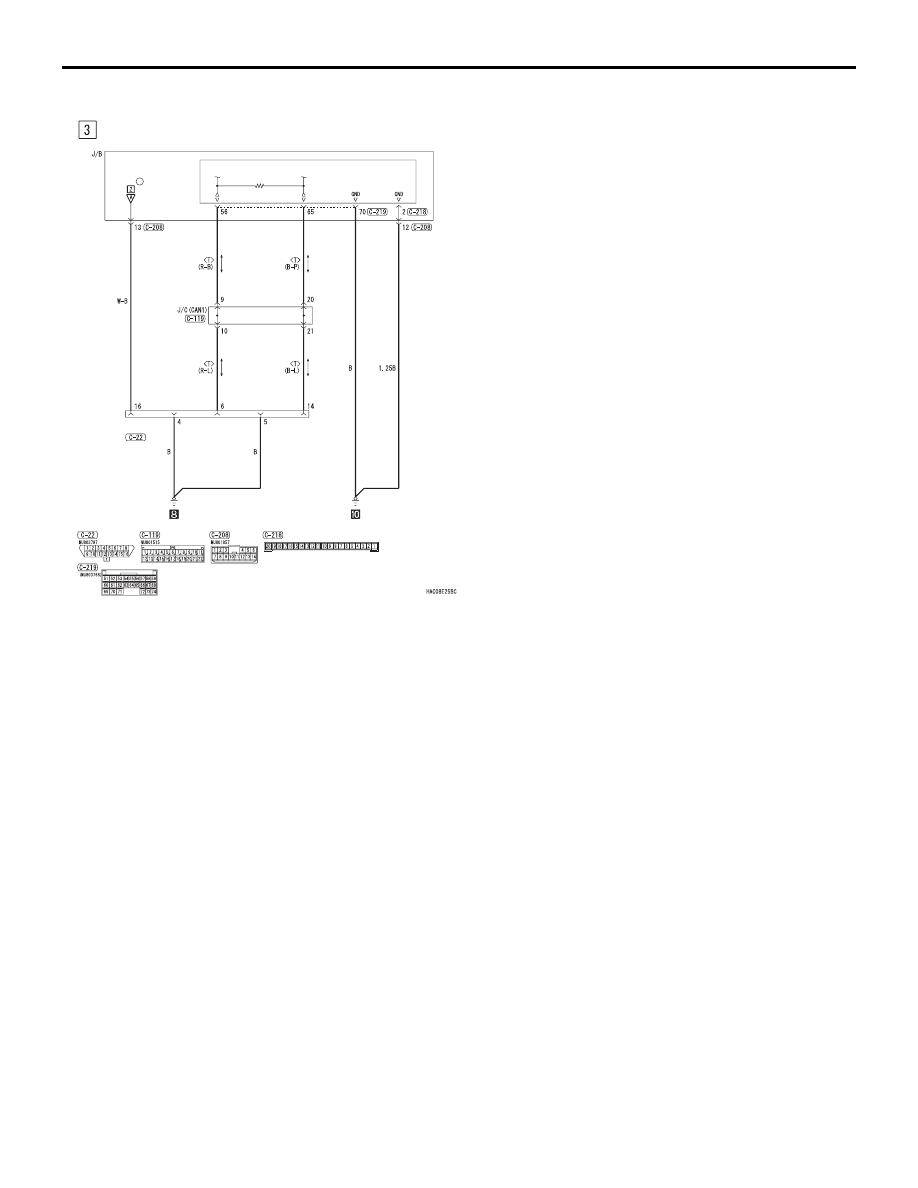

REAR FOG LAMP <VEHICLES WITH REAR BODY (RHD)> (CONTINUED)

DIAGNOSIS
CONNECTOR

ETACS-
ECU

FRONT
SIDE

J/B SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White
Y : Yellow     SB : Sky blue     BR : Brown     O : Orange     GR : Grey
R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FUSE

12

HORN

CIRCUIT DIAGRAMS

90-79

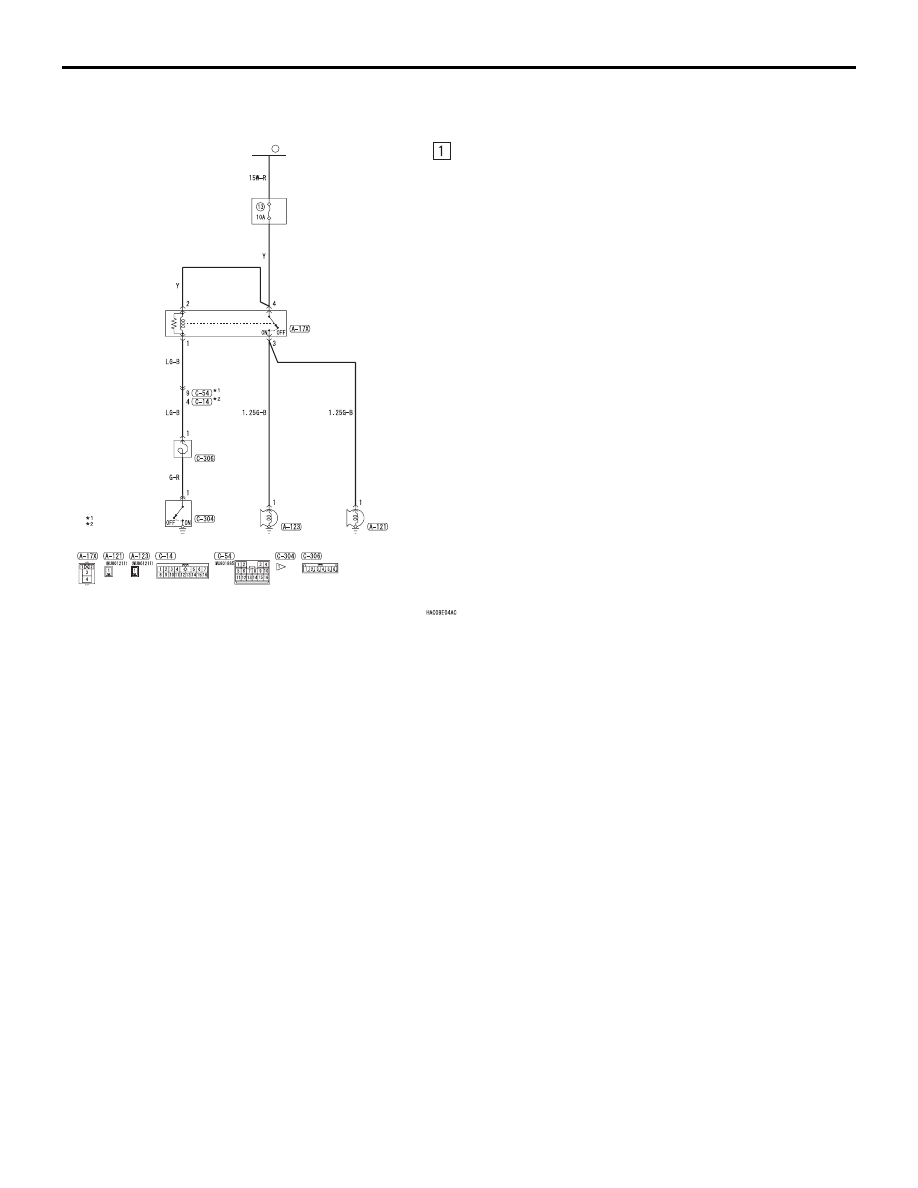

HORN

M1901003302747

FUSIBLE
LINK

23

RELAY
BOX

HORN
RELAY

HORN
(LO)

HORN
(HI)

CLOCK
SPRING

HORN
SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

NOTE

: LHD
: RHD

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

CIRCUIT DIAGRAMS

90-80

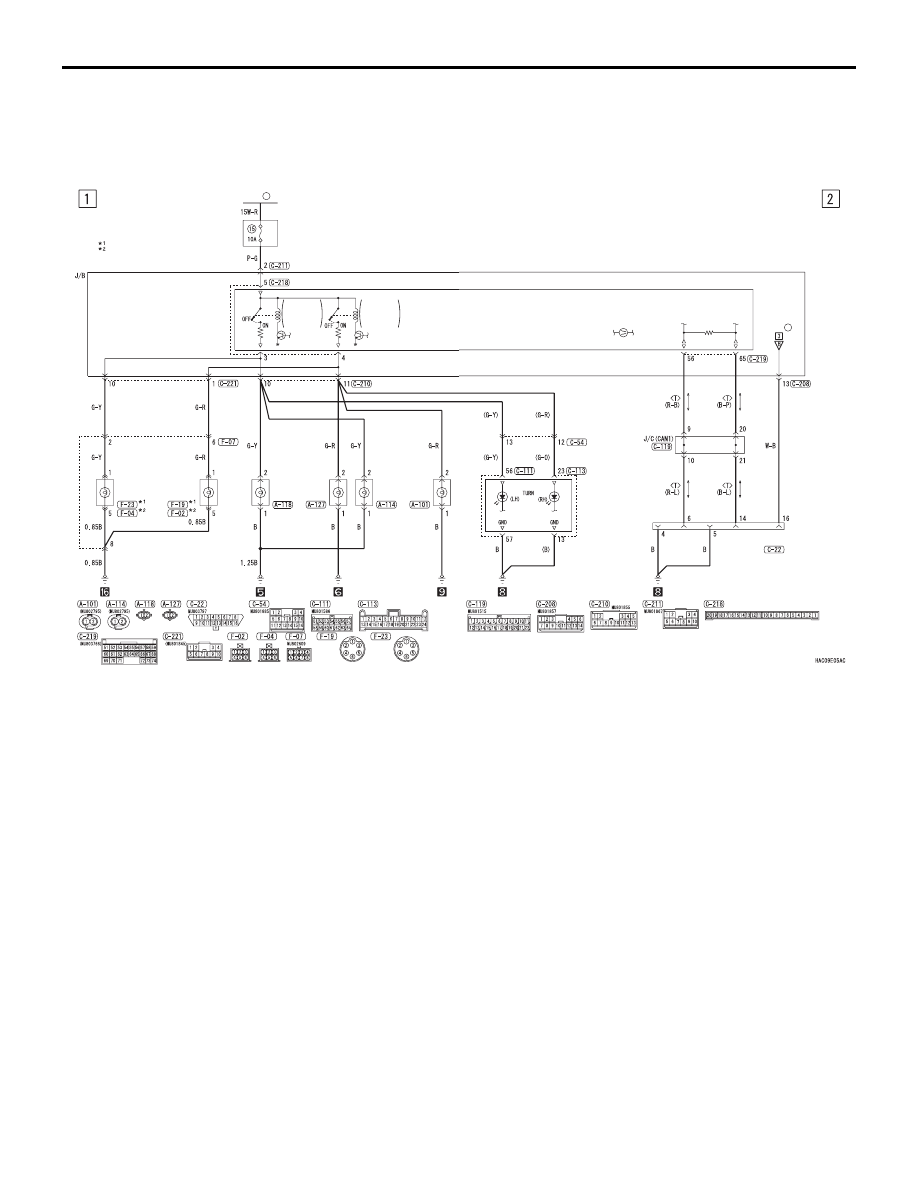

TURN-SIGNAL LAMP AND HAZARD WARNING LAMP

TURN-SIGNAL LAMP AND HAZARD
WARNING LAMP <LHD>

M1901002904162

COMBINATION
METER

BUZZER

DIAGNOSIS
CONNECTOR

FUSIBLE
LINK

23

(TURN: LH)

ETACS-
ECU

RELAY
BOX

(TURN: RH)

REAR COMBINATION
LAMP

FRONT TURN-
SIGNAL LAMP

(LH)

(RH)

SIDE TURN-
SIGNAL LAMP

(LH)

(RH)

TURN-
SIGNAL
LAMP
RELAY: RH

TURN-
SIGNAL
LAMP
RELAY: LH

J/B SIDE

FRONT
SIDE

NOTE

:
:

VEHICLES WITHOUT REAR BODY
VEHICLES WITH REAR BODY

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FUSE

12
