35B-1

GROUP 35B

ANTI-SKID

BRAKING SYSTEM

(ABS)

CONTENTS

GENERAL INFORMATION . . . . . . . .

35B-3

SERVICE SPECIFICATIONS. . . . . . .

35B-6

SPECIAL TOOLS. . . . . . . . . . . . . . . .

35B-7

TROUBLESHOOTING . . . . . . . . . . . .

35B-8

DIAGNOSIS TROUBLESHOOTING FLOW

35B-8

NOTES WITH REGARD TO DIAGNOSIS  .

35B-8

ABS WARNING LAMP INSPECTION. . . . .

35B-9

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

35B-9

DIAGNOSIS CODE CHART . . . . . . . . . . . .

35B-14

DIAGNOSIS CODE PROCEDURES  . . . . .

35B-16

CODE NO. C1200, C1205, C1210, C1215 ABS
SENSOR (OPEN CIRCUIT OR SHORT CIRCUIT)



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-16

CODE NO. C1201, C1206, C1211, C1216 ABS
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-20

CODE NO. C1202, C1207, C1212, C1217 WHEEL
SPEED SENSOR SYSTEM MALFUNCTION (POWER
CIRCUIT)  . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-26

CODE NO. C1225 ABS SENSOR SYSTEM (OUTPUT
SIGNAL MALFUNCTION). . . . . . . . . . . . . .

35B-30

CODE NO. C1226, C1231, C1236, C1241, C1246,
C1251, C1256, C1261, C1278, C1279 CONTROL
SOLENOID VALVE PRESSURE HOLDING SYSTEM



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-31

CODE NO. C1266, C1273, C1274 MOTOR SYSTEM



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-32

CODE NO. C1340 STOP LAMP SWITCH OPEN
CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-35

CODE NO. C1365 IMPROPER G-SENSOR POWER
SUPPLY <4WD>. . . . . . . . . . . . . . . . . . . . .

35B-39

CODE NO. C1381 G-SENSOR SYSTEM <4WD>



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-42

CODE NO. C1382, C1383 IMPLAUSIBLE G-SENSOR
VOLTAGE VALUE <4WD> . . . . . . . . . . . . .

35B-43

CODE NO. C1860 ABS-ECU POWER SUPPLY HIGH
VOLTAGE . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-45

CODE NO. C1861 ABS-ECU POWER SUPPLY LOW
VOLTAGE . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-47

CODE NO. C1395 BRAKE FLUID NOT REFILLED



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-50

CODE NO. U1073 BUS OFF. . . . . . . . . . . .

35B-50

SYMPTOM CHART . . . . . . . . . . . . . . . . . . .

35B-50

SYMPTOM PROCEDURES  . . . . . . . . . . . .

35B-51

M.U.T.-III cannot communicate with ABS-ECU



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-51

ABS WARNING LAMP REMAINS ON AFTER ENGINE
IS STARTED.  . . . . . . . . . . . . . . . . . . . . . . .

35B-52

FAULTY ABS OPERATION  . . . . . . . . . . . .

35B-53

THE INITIAL CHECK SOUND OF HYDRAULIC UNIT
LOUD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-54

DATA LIST REFERENCE TABLE. . . . . . . .

35B-54

ACTUATOR TEST REFERENCE TABLE . .

35B-54

CHECK AT ECU TERMINAL. . . . . . . . . . . .

35B-55

ON-VEHICLE SERVICE . . . . . . . . . . .

35B-57

WHEEL SPEED SENSOR OUTPUT CURRENT
MEASUREMENT. . . . . . . . . . . . . . . . . . . . .

35B-57

HYDRAULIC UNIT CHECK . . . . . . . . . . . . .

35B-57

REMEDY FOR A DISCHARGED BATTERY



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35B-59

HYDRAULIC UNIT  . . . . . . . . . . . . . . .

35B-60

GENERAL INFORMATION

ANTI-SKID BRAKING SYSTEM (ABS)

35B-3

GENERAL INFORMATION

M1352000101446

FEATURES

The ABS ensures directional stability and controlla-
bility during hard braking.
For vehicles with this type of ABS, 4 sensors are
installed on front and rear wheels allowing independ-
ent left and right control.

The system has the following features:

• EBD (Electronic Brake-force Distribution system)

control has been added to provide the ideal brak-
ing force for the rear wheels.

• Fail-safe function which ensures that safety is

maintained

SPECIFICATIONS

Item

Specification

ABS control method

4-sensor

No. of ABS rotor teeth

Front

47

Rear

47

Wheel speed sensor

Type

Semiconductor

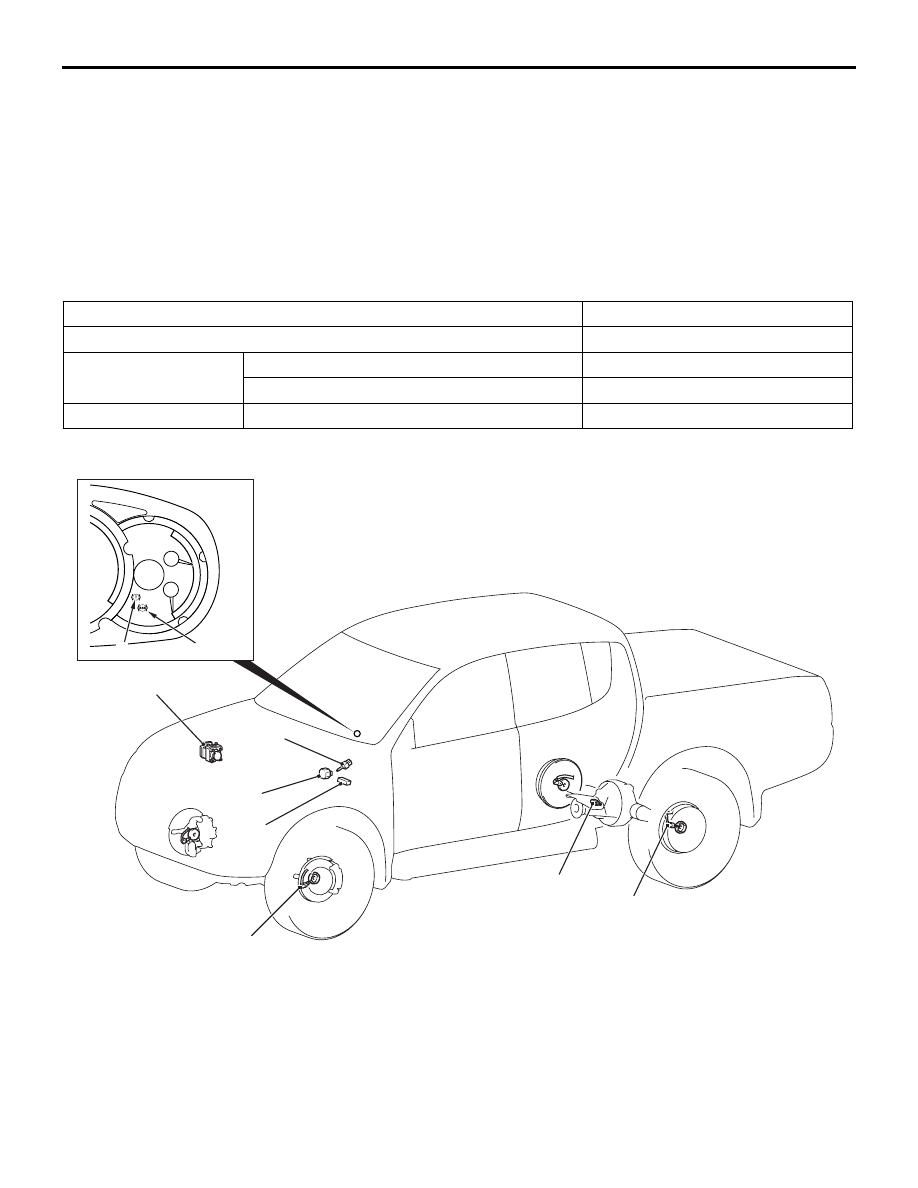

CONSTRUCTION DIAGRAM

AC805187AB

1

1

5, 9

8

2

3

6

4

7

Name of part

Number

Outline of function

Sensor

Wheel speed sensor

1

Send alternating current signals at frequencies which are
proportional to the rotation speeds of each wheel to the
ABS-ECU.

Stop lamp switch

2

Sends a signal to the ABS-ECU to indicate whether the
brake pedal is depressed or not.

G-sensor <4WD>

3

Detects acceleration in the travel direction of the vehicle
and sends a signal that is converted to a voltage value to
the ABS-ECU.

Rear differential lock
detection switch <
Vehicles with rear
differential lock>

4

ABS-ECU detects the rear differential lock state.

Actuator Hydraulic unit

5

Drives the solenoid valves according to signals from the
ABS-ECU in order to control the brake hydraulic pressure
for each wheel.

ABS warning lamp

6

Informs the driver of the system status by flash,
illuminating or turning off the warning lamp according to
the signal from ABS-ECU.

Brake warning lamp

7

Used as the warning lamp for the parking brake, brake
fluid level, and EBD control. For the EBD control, this
warning lamp informs the driver of the system status by
turning on and off the lamp according to the signal from
ABS-ECU.

Diagnosis connector

8

Outputs the diagnosis codes and allows communication
with the M.U.T.-III.

ABS-ECU

9

Controls actuators (described above) based on the signals
coming from each sensor.
Controls the self-diagnosis and fail-safe functions.
Controls the diagnosis function (M.U.T-III compatible).
