Система впрыскивания топлива



2 – 7





В  двигателе 4G9 электронный  блок  управления  идентифицирует  цилиндры  и  управляет

процессом  впрыскивания  топлива  так,  как  это  описывается  ниже.  Для  получения  информации  об
управлении впрыскиванием топлива для других моделей двигателей обращайтесь к соответствующим
Техническим Руководствам.

















ВМТ

 1 цилиндра

ВМТ

 2 цилиндра

ВМТ

 3 цилиндра

ВМТ

 4 цилиндра

75º

до ВМТ  5º

  до ВМТ



85º



45º

Двигатели

SOHC

Время

Время

Датчик положения

распределительного

вала

Датчик положения

коленчатого вала

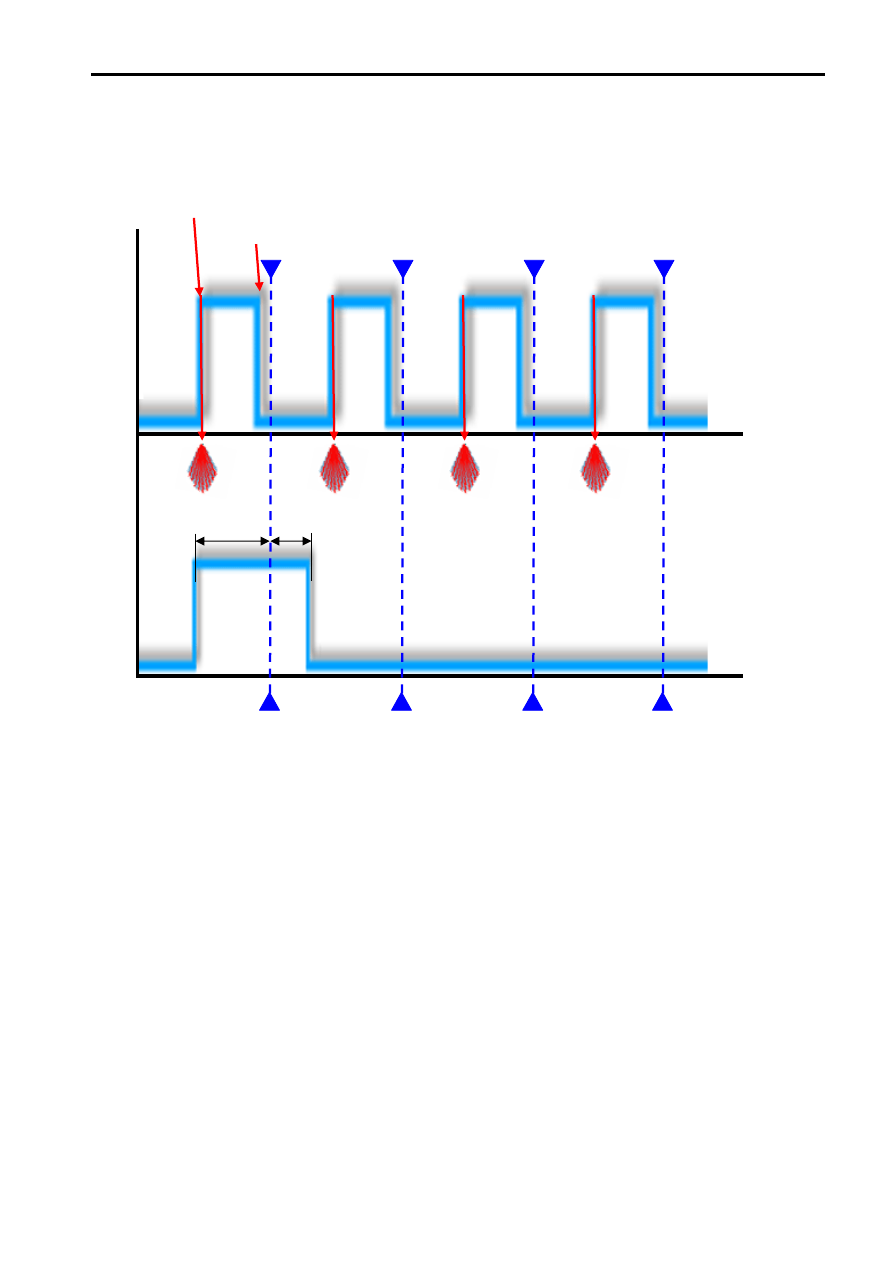

Рис. 2.6





•  Двигатель с одним верхним распределительным валом (SOHC)

  После  определения  порядка  работы  цилиндров  электронный  блок  управления  двигателем

синхронизирует работу элементов топливоподачи по переднему фронту импульса датчика положения
коленчатого  вала,  что  обычно  соответствует  положению  поршня  за 75º до  ВМТ,  и  одновременно
выбирает форсунку,  которая будет производить впрыскивание топлива.

Система впрыскивания топлива





2 – 8

















ВМТ

 1 цилиндра

ВМТ

 2 цилиндра

ВМТ

 3 цилиндра

ВМТ

 4 цилиндра

75º

до ВМТ  5º

  до ВМТ

131º

49º

Время

Время

Датчик положения

распределительного

вала

Датчик положения

коленчатого вала

56º  34º

Двигатели

DOHC



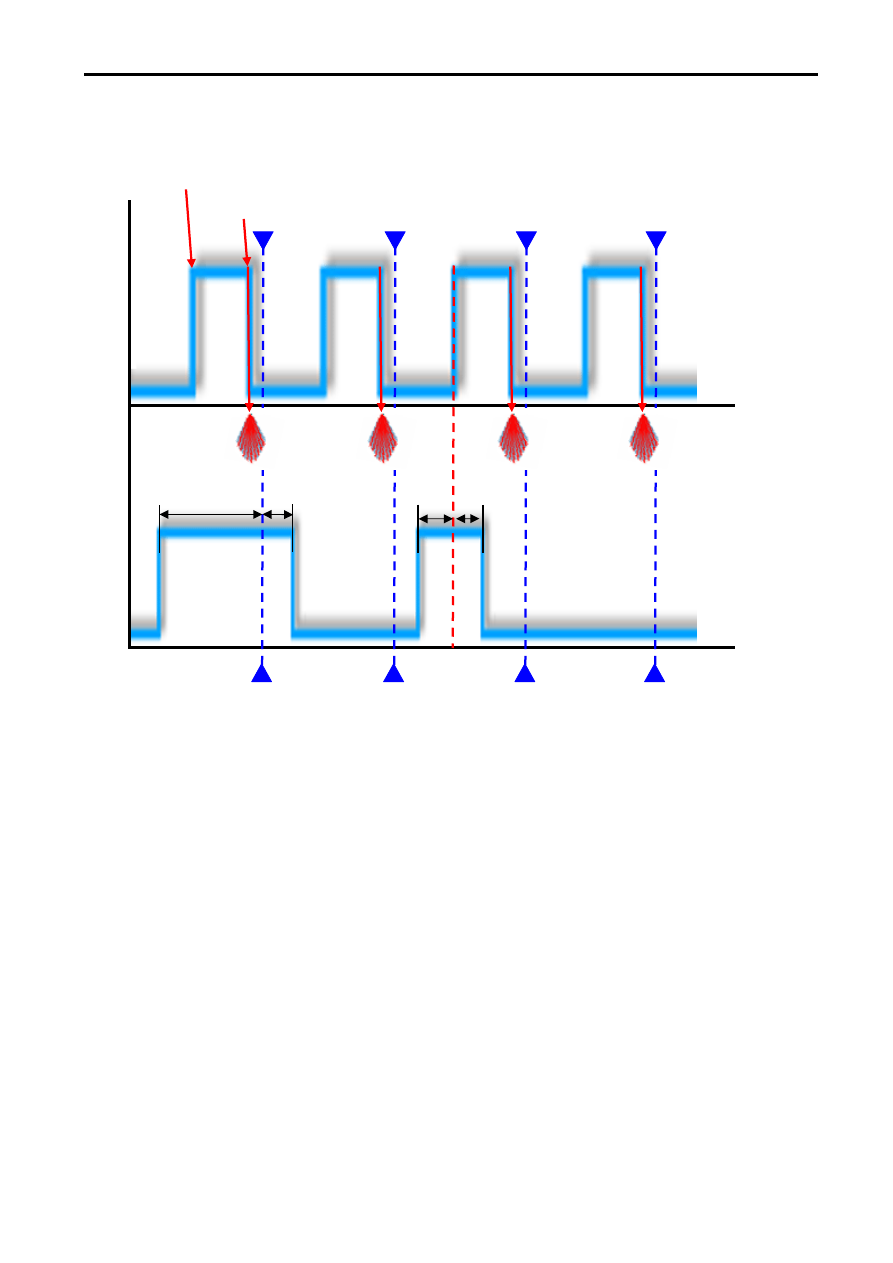

Рис. 2.7





•  Двигатель с двумя верхними распределительными валами (DOHC)

  После  определения  порядка  работы  цилиндров  электронный  блок  управления  двигателем

синхронизирует  работу  элементов  топливоподачи  по  заднему  фронту  импульса  датчика  положения
коленчатого  вала,  что  обычно  соответствует  положению  поршня  за 5º до  ВМТ,  и  одновременно
выбирает форсунку,  которая будет производить впрыскивание топлива.






Система впрыскивания топлива



2 – 9



1.7 Несинхронизированное управление топливоподачей

В  некоторых  случаях  электронный  блок  управления  двигателем  «заставляет»  топливные

форсунки  производить  впрыскивание  топлива,  не  проводя  синхронизацию  с  сигналом  датчика
положения коленчатого вала двигателя.

1.7.1  Во время запуска двигателя

В момент окончания самого первого импульса от датчика положения коленчатого вала (примерно

за 5º до ВМТ)  электронный блок управления двигателем подает управляющий сигнал одновременно
на все топливные форсунки. Такая стратегия выбирается потому, что до получения сигнала от датчика
положения распределительного вала невозможно определить ВМТ первого цилиндра и осуществлять
синхронное впрыскивание.



















1

Рабочий ход

Выпуск



Впуск



Сжатие



Рабочий ход

3

Сжатие

      Рабочий ход



Выпуск



Впуск



Сжатие

4

Впуск

Сжатие



Рабочий ход



Выпуск



Впуск

2

Выпуск

Впуск



Сжатие



Рабочий ход



Выпуск







































DOHC

Датчик положения

коленчатого вала

Датчик положения

распределительного

вала

Ширина импульса

впрыскивания

    1                                2                                3                                0                                1

Начало вращения

коленчатого вала

Синхронный впрыск

Цилиндр № 1 определён

Несинхронный впрыск

Цилиндр № 1 не определён



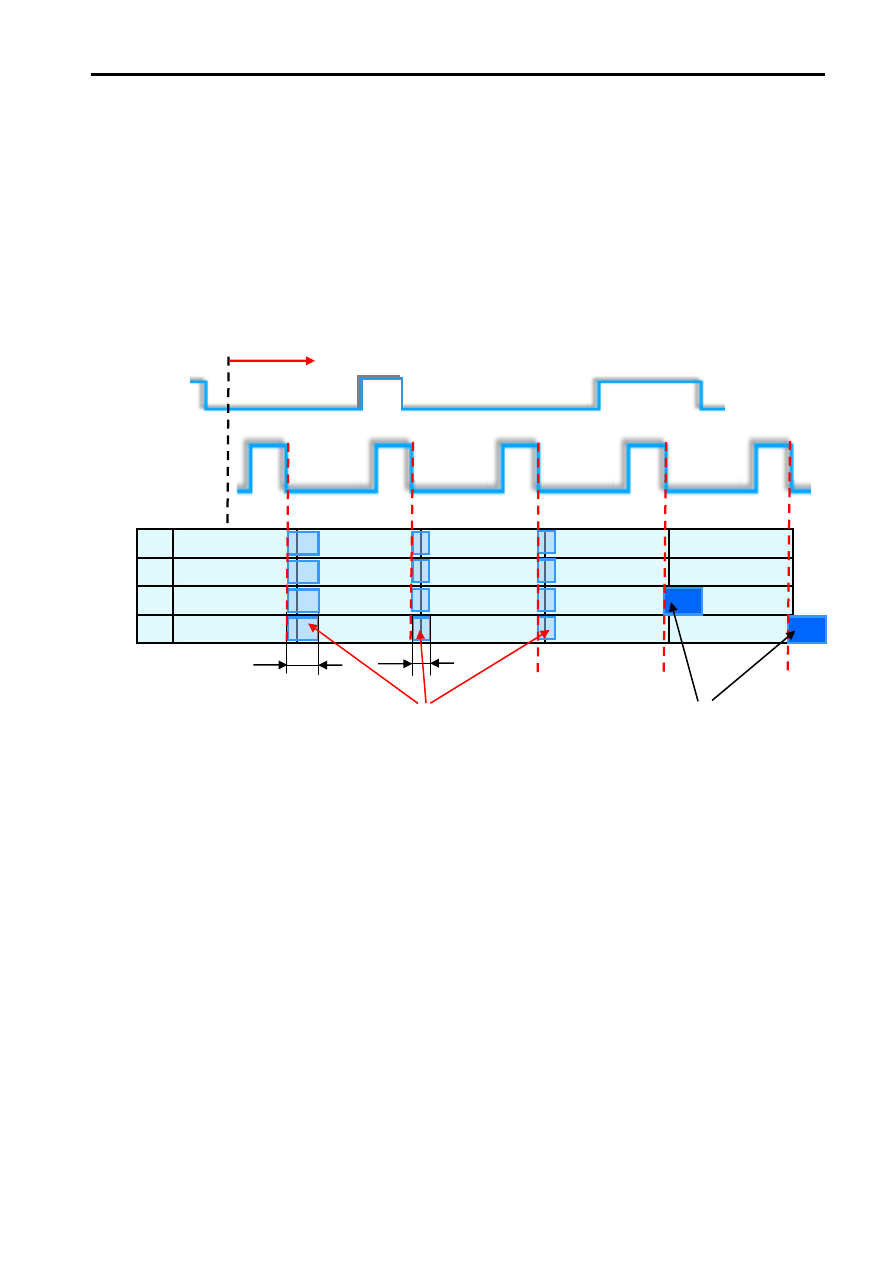

Рис. 2.8





После определения ВМТ первого цилиндра производится переход на синхронное впрыскивание

топлива.



Система впрыскивания топлива





2 – 10

1.7.2. Во время запуска двигателя при низкой температуре



Для запуска двигателя при низкой температуре охлаждающей жидкости требуется впрыск

большого количества топлива. Топливо впрыскивается всеми форсунками одновременно, дважды за
каждый оборот коленчатого вала. При этом начало впрыска топлива осуществляется по спаду сигнала
датчика положения коленчатого вала, т.е. за 5º до ВМТ.































































1.7.3. Во время резкого разгона

В  период  разгона  автомобиля,  если  скорость  открытия  дроссельной  заслонки  превышает

установленное предельное значение, то производится впрыск короткими импульсами дополнительного
количества    топлива в каждый из цилиндров, в котором осуществляется такт впуска или выпуска.

1

Рабочий ход

  Выпуск



Впуск



Сжатие



Рабочий ход

Сжатие

Рабочий ход

  Выпуск



Впуск



Сжатие

3

4

Впуск

Сжатие



Рабочий ход

  Выпуск



Впуск

2

Выпуск

Впуск



Сжатие



Рабочий ход



  Выпуск

распределительного

вала

Датчик положения

Датчик положения

коленчатого вала

DOHC

            1                              2                                3                              0                                1

Начало вращения

коленчатого вала

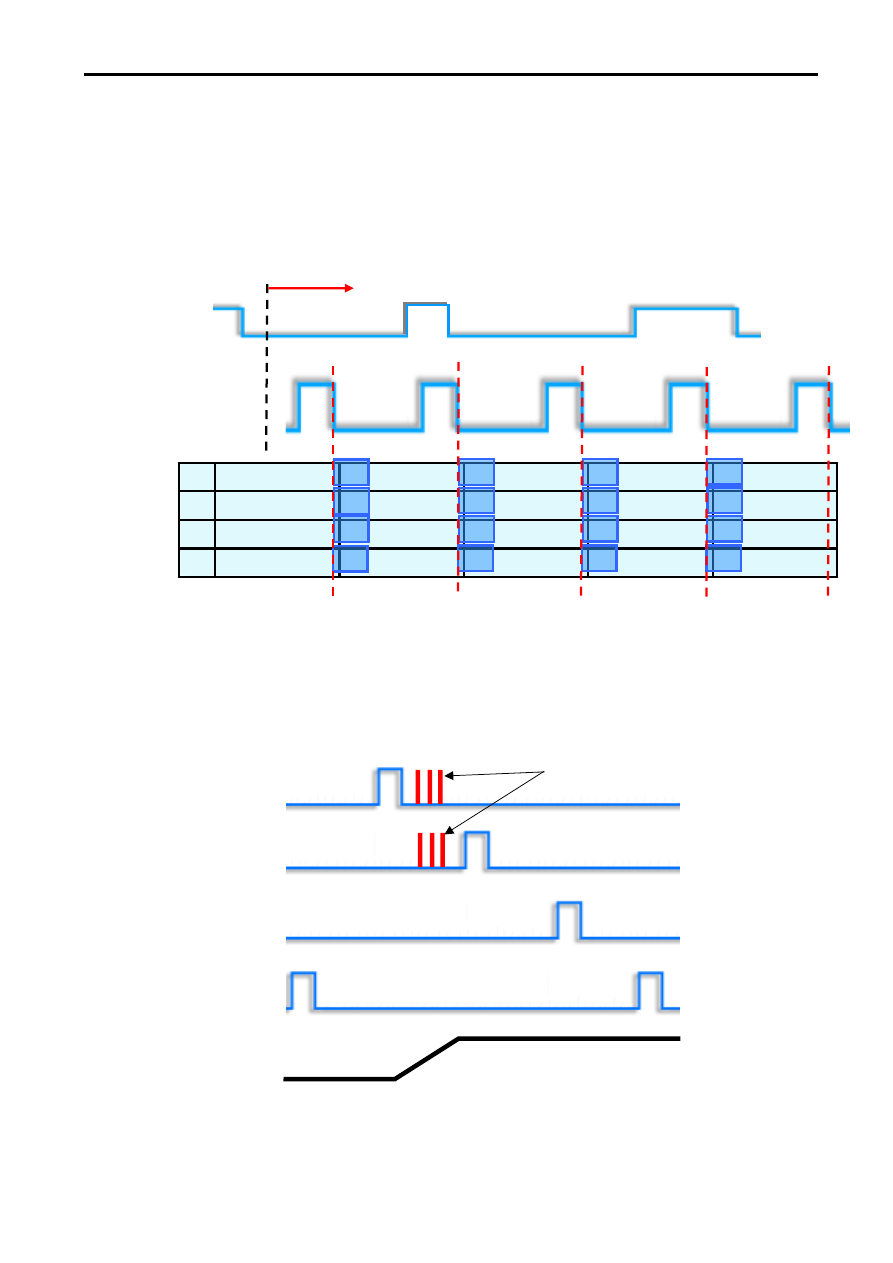

Рис. 2.9

1

3

4

2

Несинхронное
впрыскивание

Открытие дроссельной

заслонки

Рис. 2.10
