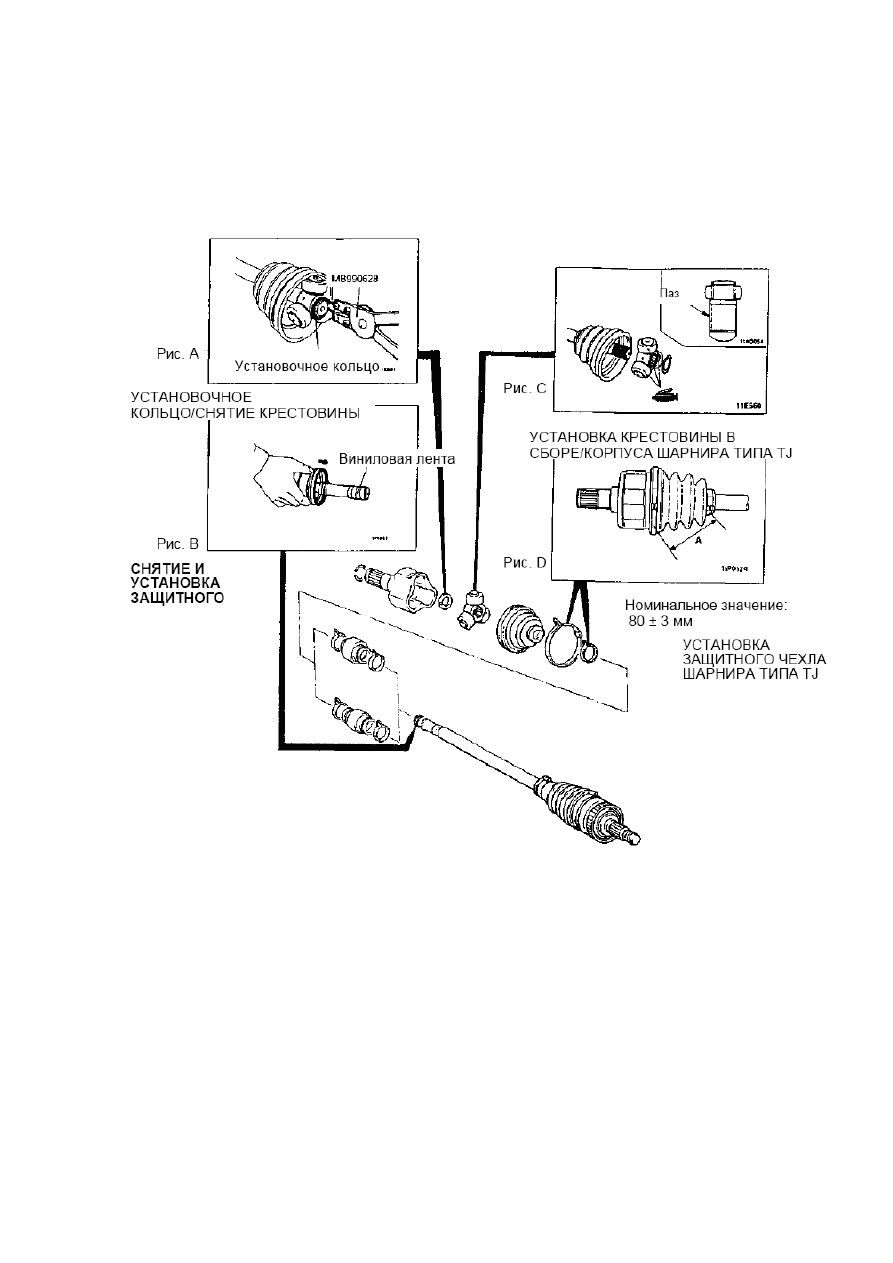

Последовательность сборки.



























336

19.04.

 Регулировка осевого зазора в подшипниках(е)

ступицы переднего колеса

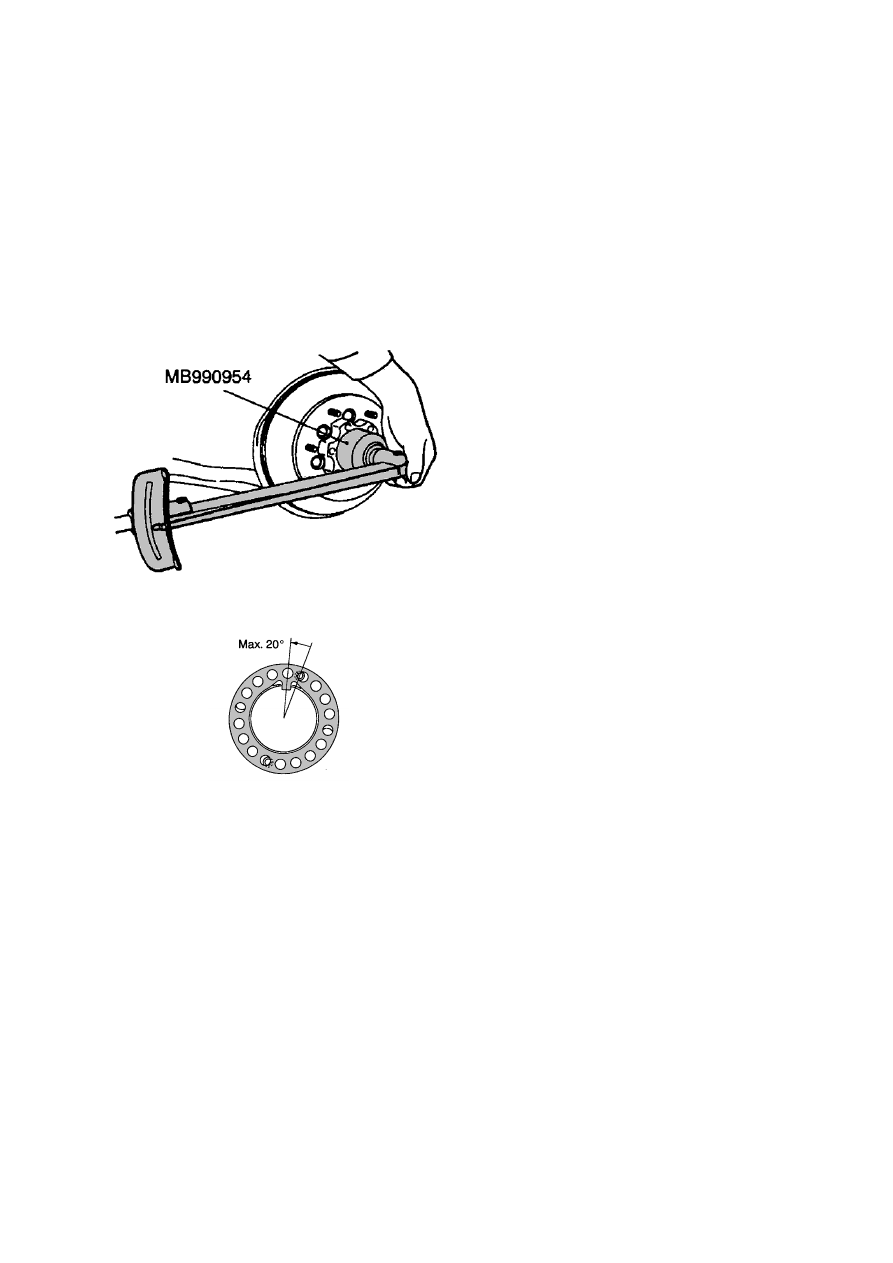

Регулировка осевого зазора в подшипниках(е) ступицы

(однорядный роликовый, Pajero Sport, L 200)







1.Затяните гайку моментом 127-196 Н м,
прокручивая при этом ступицу.

2.Ослабьте гайку до 0 Н м.

3.Затяните гайку моментом 25 Н м.

4.Ослабьте гайку еще на угол примерно
30°.




5.Установите контровочную шайбу. Если

отверстия в шайбе и гайке не совпадают,

до доверните ее до совпадения, но не

более чем на 20°.



























337

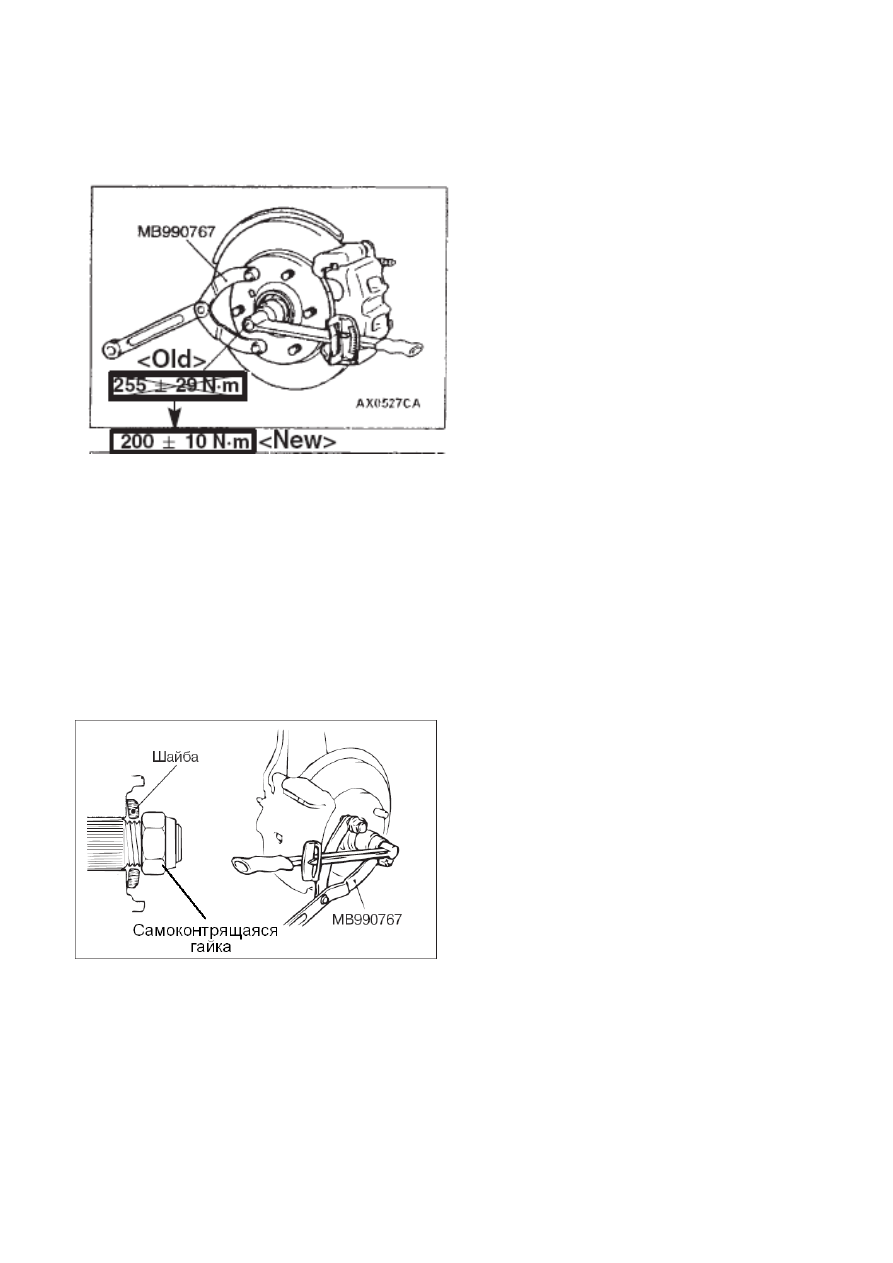

Регулировка осевого зазора в подшипниках(е) ступицы

(двухрядный роликовый, Pajero III)




1.Воспользовавшись

специнструментом МВ990767 ,

затяните гайку указанным моментом.





2.Если отверстия под шплинт не

совпадают, то затяните гайку до

первого совпавшего отверстия, но

моментом не более 200 Н м.

Установите шплинт и разогните его.









Регулировка осевого зазора в подшипниках(е) ступицы

(двухрядный шариковый Lancer (JT))





Воспользовавшись специнструментом

МВ990767 , затяните гайку указанным

моментом 245

± 29 Н м.
















338

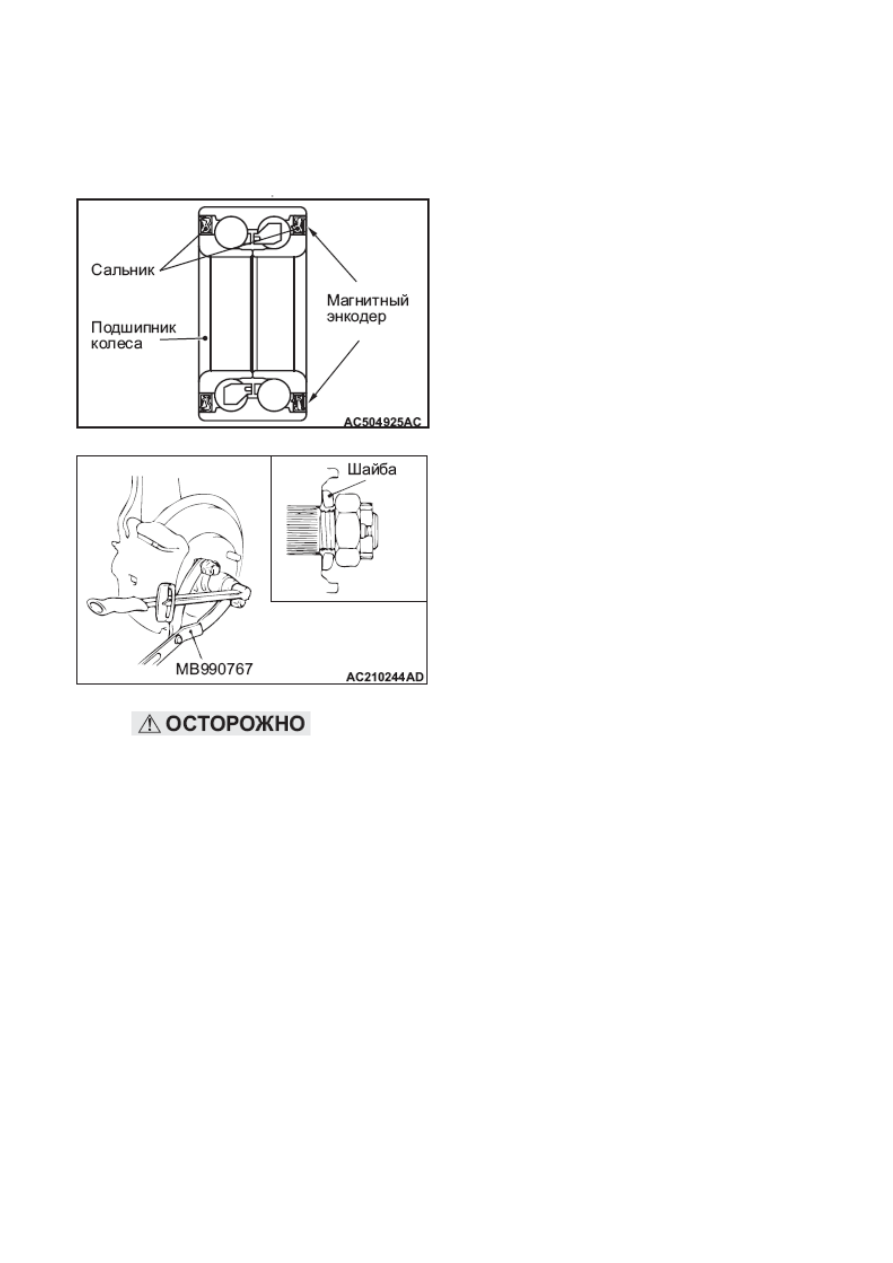

Регулировка осевого зазора в подшипниках(е) ступицы

(двухрядный шариковый Lancer (GS41))







1. Убедитесь, что шайба приводного вала

установлена так, как показано на рисунке.

2. Затяните гайку приводного вала с

помощью

специального фланцевого вилочного

держателя передней ступицы (MB990767).

Затяните гайку до нижнего предела

нормативного момента затяжки таким

образом,





чтобы отверстия под шплинт можно было

совместить со шплинтом.

Момент затяжки: 144 - 176 Нм

3. Если отверстия под шплинт не

совмещаются

с ним, затяните гайку приводного вала (до

величины менее 176 Нм) и совместите

шплинт





с ближайшим отверстием.









• Не опускайте автомобиль до полной
затяжки гайки приводного вала, чтобы
не
нагружать подшипник колеса. Это может
повредить подшипника колеса.




Нагрузки в ШРУС увеличиваются при увеличении угла между валами, и если им

приходится работать долгое время под большими углами, это может уменьшить их

долговечность и точность работы. Однако при очень больших углах работают

только наружные шарниры в переднем приводе, а время их работы в таком

положении не очень большое, потому что это происходит, только когда колеса

вывернуты до упора. ШРУСы в основном обладают очень высокой долговечностью,

если обеспечена адекватная смазка шарнира.



339
