Глава 17.

   Карданный вал.



17.01.

   Устройство карданного вала.





Карданный вал передает мощность  двигателя от коробки переключения

передач к дифференциалу. Мощность должна передаваться плавно, без колебаний

и нерегулярности скоростей вращения. Карданный вал конструируется так, чтобы

отвечать этим требованиям.








Если бы карданный вал передавал только мощность, он бы имел

прямолинейную форму. В действительности он не прямолинейный, так как коробка

переключения передач и дифференциал находятся на разной высоте. Кроме того,

угол между карданным валом и дифференциалом постоянно изменяется  в

соответствии с условиями дорожного покрытия. Конструкция карданного вала

позволяет изменять его длину за счет скользящего соединения и углы его

сочленения  в шарнирах.







264

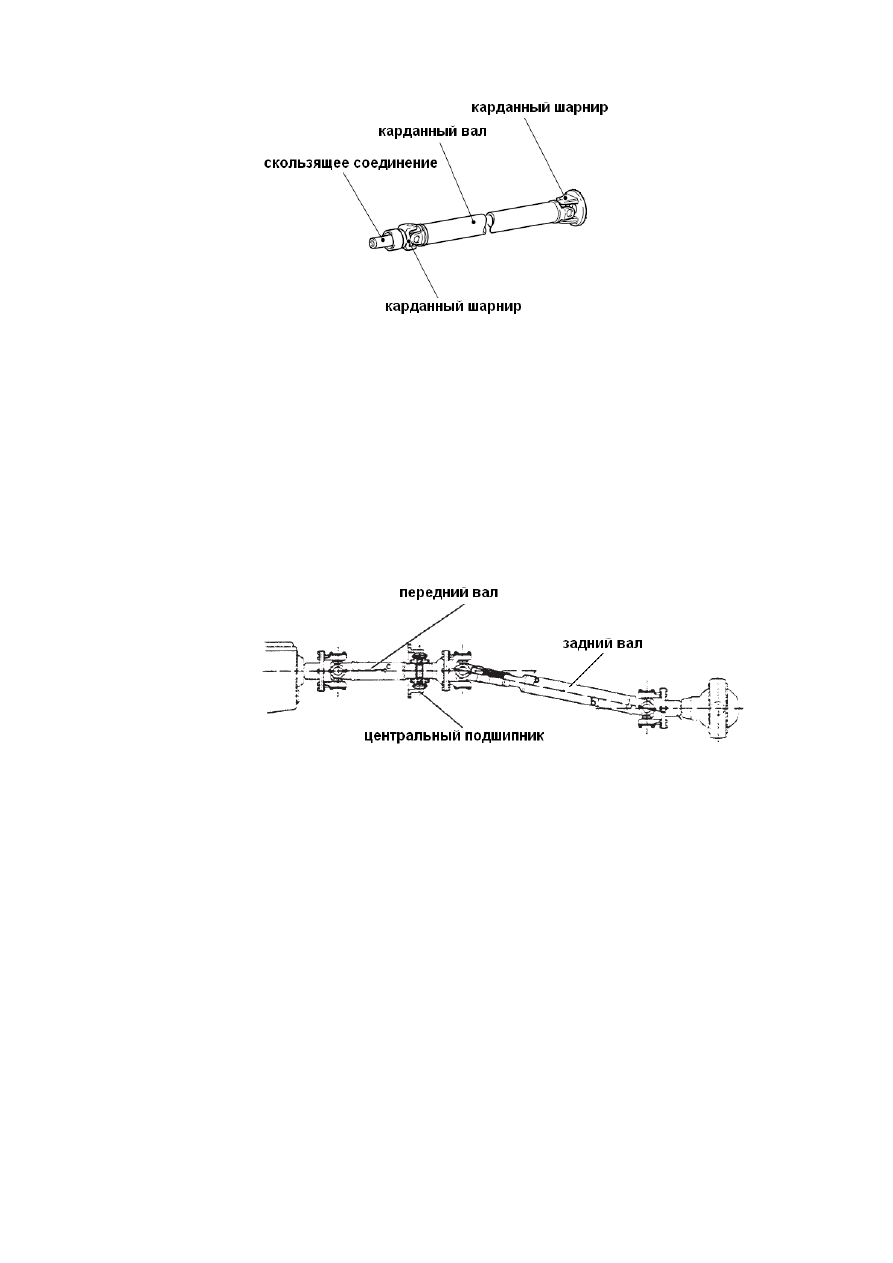

Карданные валы бывают двух видов: двухшарнирные и трехшарнирные.

Трехшарнирный вал представляет собой два вала, соединенные между собой

шарниром с целью увеличения жесткости и уменьшения  вибрации при вращении с

высокой скоростью. Середина карданного вала опирается на центральный

подшипник, который установлен на валу через резиновую втулку, чтобы вибрации

карданного вала не передавались на кузов автомобиля.

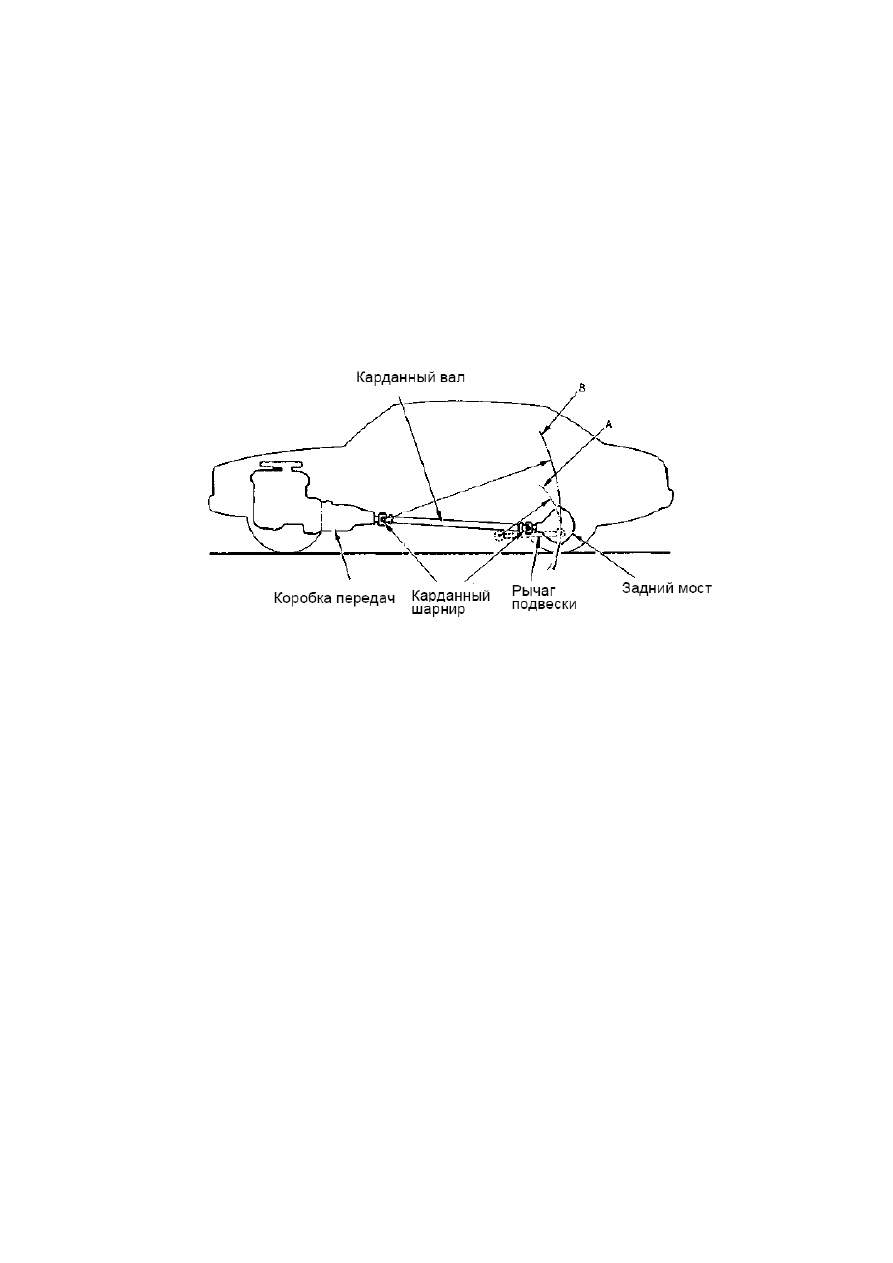

Положения коробки передач и дифференциала изменяются с условиями

дорожного покрытия. Это различие поглощается скользящим соединением.

Скользящее соединение располагается со стороны коробки передач. Втулка

скользит вдоль оси, чтобы согласовать длину карданного вала с изменением

расстояния между коробкой передач и дифференциалом. Универсальный шарнир

поглощает изменение угла карданного вала в его сочленении, обеспечивая

плавность вращения вала и передачу мощности.










265

17.02.

    Карданный шарнир.


. Наиболее распространенным шарниром в карданных валах является

универсальный карданный шарнир неравных угловых скоростей. Конструкция

универсального карданного шарнира обеспечивает его плавный поворот  в

вертикальной и горизонтальной плоскостях

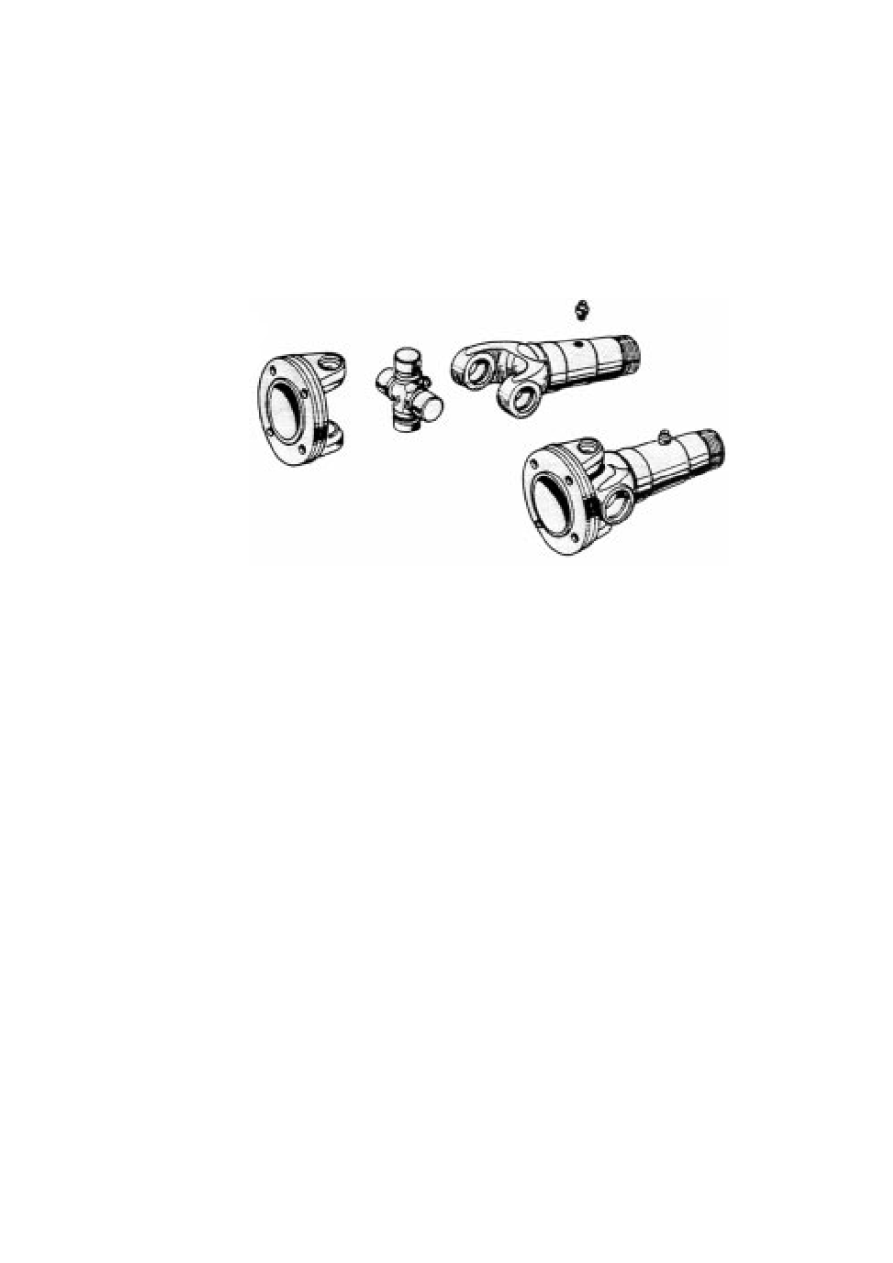

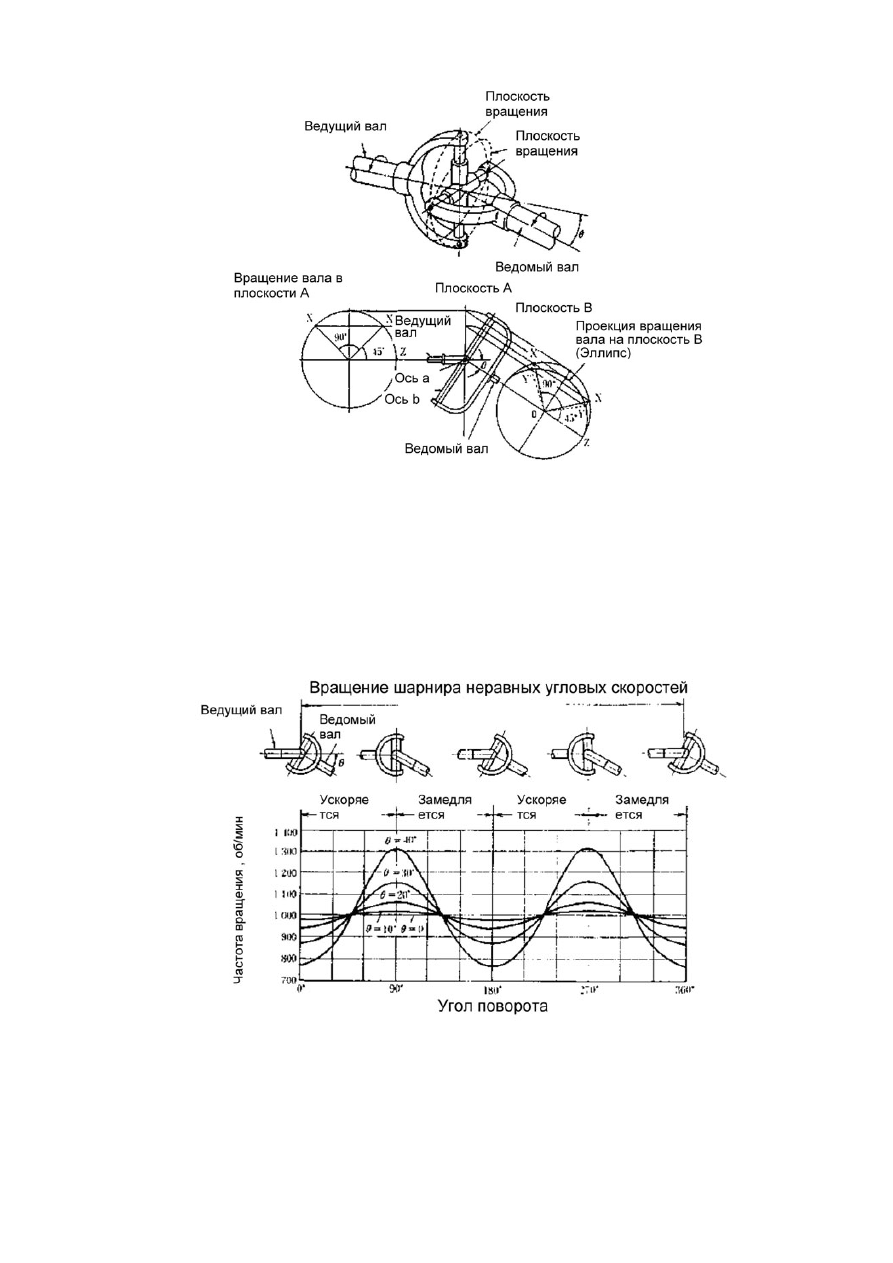

Универсальный шарнир обеспечивает плавное с постоянной скоростью скольжение

скользящего соединения на стороне ведущего вала и карданного вала на стороне

ведомого вала. Однако плавное вращение возможно, если ведущий вал образует

одну линию с ведомым валом. При условии движения между ними образуется угол,

вращение становится неравномерным. Изменение радиусов вращения по обеим

сторонам универсального шарнира ведет к неравномерности угловой скорости

ведомого вала.






266






Чем больше угол между ведущим и ведомым валом, тем больше изменение

угловой скорости.
