Mitsubishi: техническое обслуживание автомобилей - часть 646





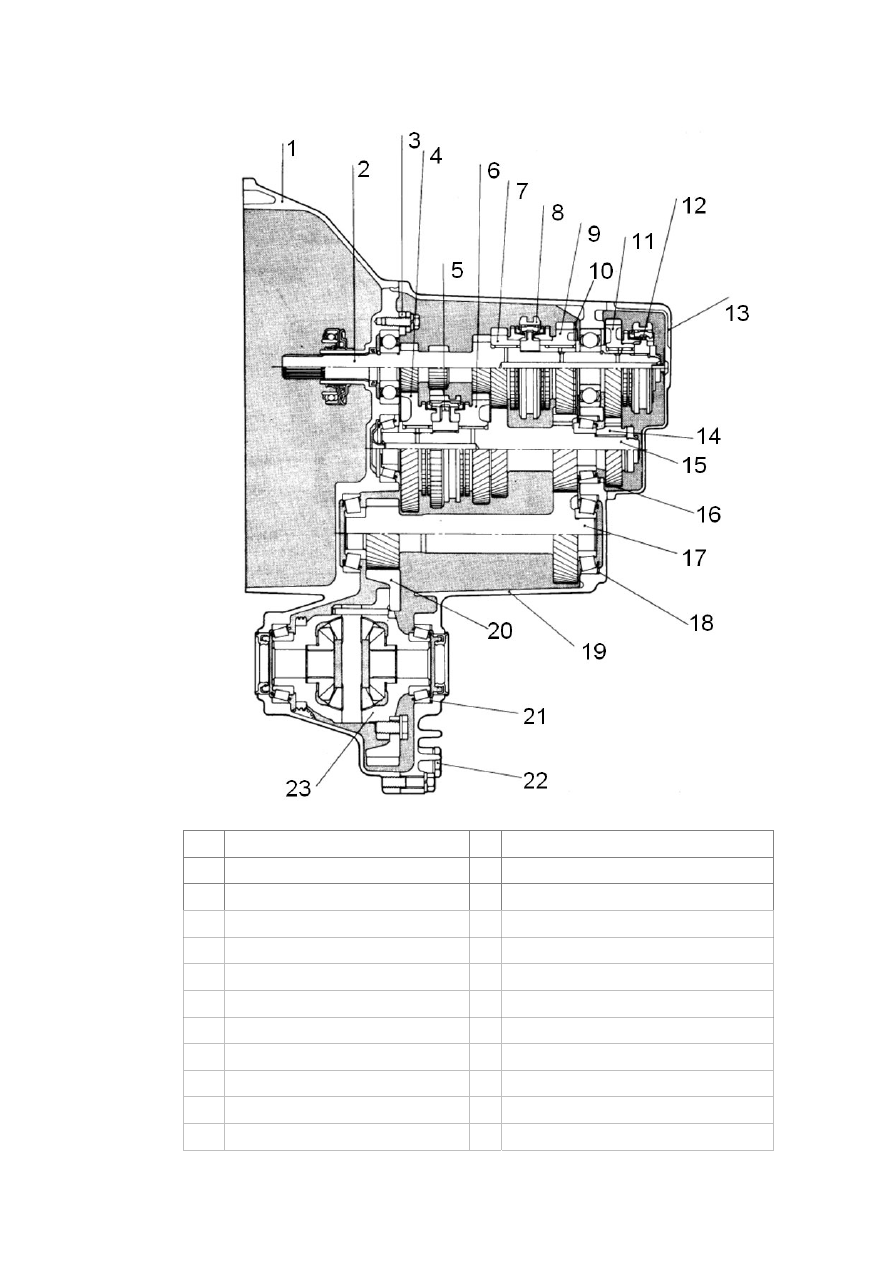

Пятиступенчатая механическая КПП переднеприводного автомобиля.

Двигатель расположен спереди поперечно. Модель КПП: F5M31.













































Картер сцепления 13 Задняя крышка

Входной вал 14 Промежут. шестерня 5-й передачи

Фиксатор подшипника 15 Промежуточный вал

Шестерня 1-й передачи 16 Регулировочная прокладка (подбор)

Синхронизатор 1-2 передачи 17 Выходной вал

Шестерня 2-й передачи 18 Регулировочная прокладка (подбор)

Шестерня 3-й передачи 19 Картер коробки передач

Синхронизатор 3-4 передачи 20 Шестерня корпуса дифференциала

Шестерня 4-й передачи 21 Регулировочная прокладка (подбор)

10

Доп. шестерня 4-й передачи 22 Сливная пробка

11

Шестерня 5-й передачи 23 Дифференциал

12

Синхронизатор 5-й передачи







220

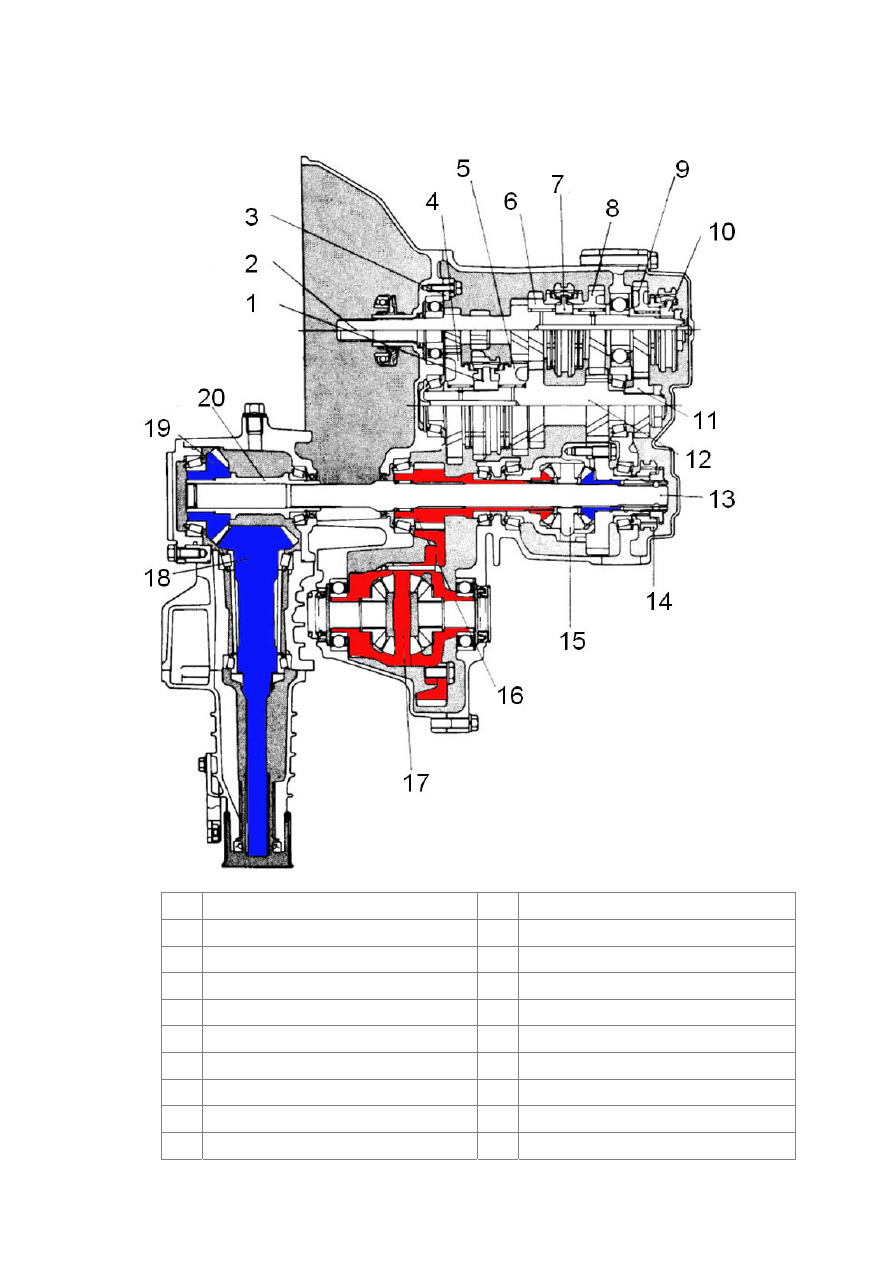

Пятиступенчатая  механическая КПП полноприводного автомобиля.

Двигатель расположен спереди поперечно.  Модель КПП: W5M31.

















































Синхронизатор 1-2 передачи 11

Промежут. шестерня 5-й передачи

Входной вал 12

Промежуточный вал

Фиксатор подшипника 13

Центральный вал

Шестерня 1-й передачи 14

Секция блокировки дифференциала

Шестерня 2-й передачи 15

Межосевой дифференциал

Шестерня 3-й передачи 16

Вал привода переднего моста

Синхронизатор 3-4 передачи 17

Дифференциал переднего моста

Шестерня 4-й передачи 18

Ведомая коническая шестерня

Шестерня 5-й передачи 19

Ведущая коническая шестерня

10

Синхронизатор 5-й передачи 20

Вал привода ведущей шестерни 19



221

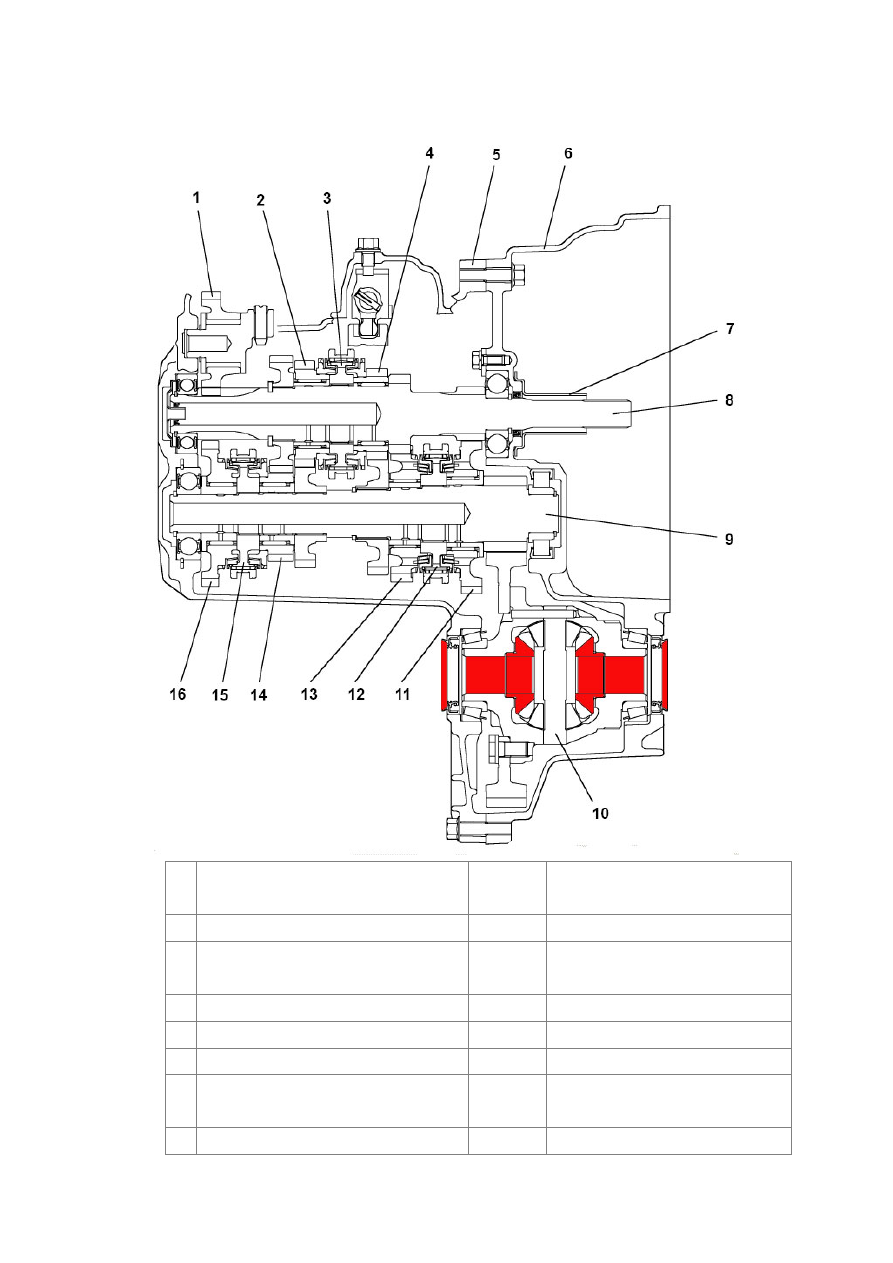

Пятиступенчатая механическая КПП переднеприводного автомобиля.

Двигатель расположен спереди поперечно. Модель КПП: F5M42 (E-W).















































Выходной вал

Свободная шестерня
заднего хода

Шестерня 4-й передачи 10

Дифференциал

11

Шестерня 1-й передачи

Синхронизатор 3-4
передачи

Шестерня 3-й передачи 12

Синхронизатор 1-2 передачи

Картер КПП 13

Шестерня 2-й передачи

Картер сцепления 14

Шестерня 5-й передачи

Направляющая выжимного

подшипника

15

Синхронизатор 5-задний
ход

Входной вал 16

Шестерня заднего хода



222

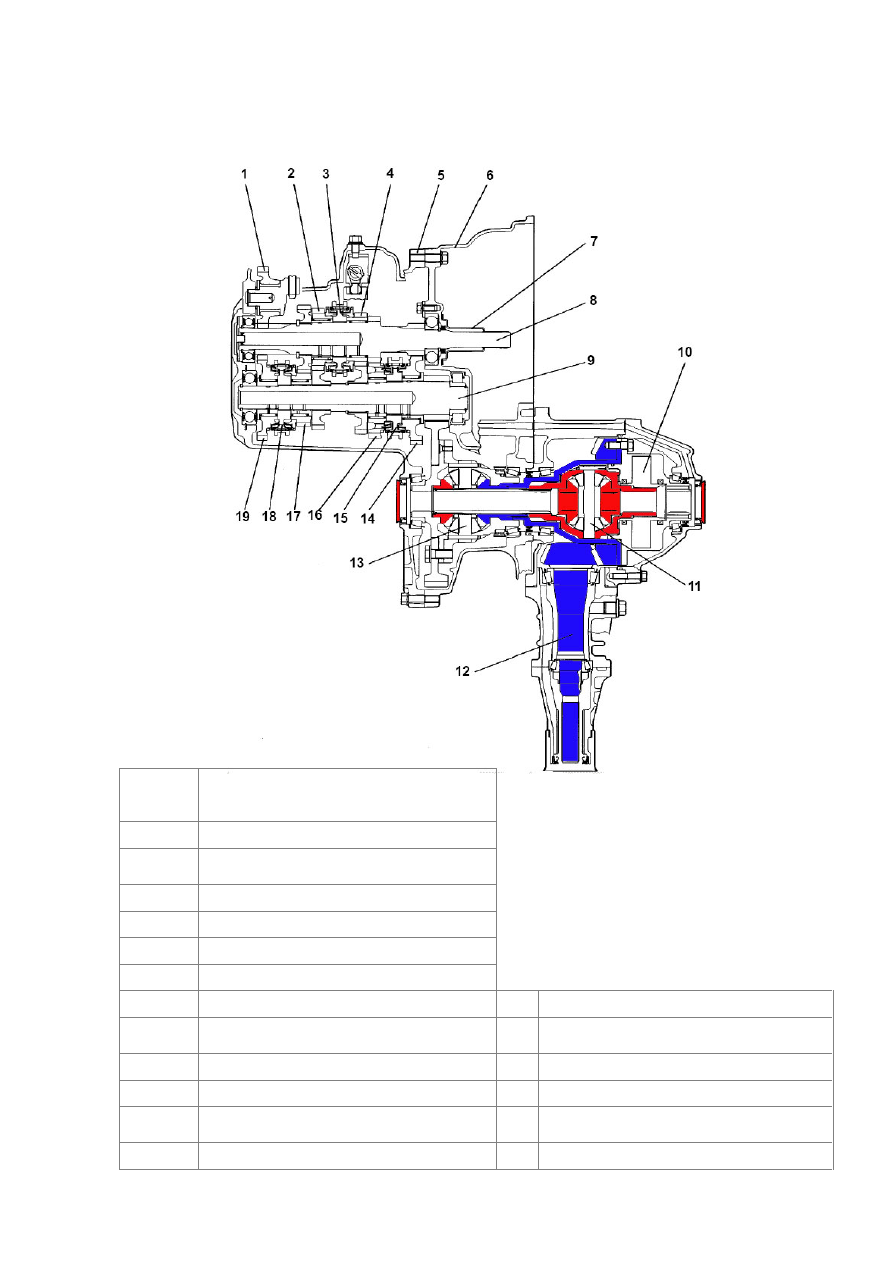

Пятиступенчатая механическая КПП полноприводного автомобиля.

Двигатель расположен спереди поперечно. Модель КПП: W5M42 (E-W).









































Свободная шестерня заднего
хода

Шестерня 4-й передачи

Синхронизатор 3-4 передачи

Шестерня 3-й передачи

Картер КПП

Картер сцепления

Направляющая выжимного подшипника

Входной вал 14

Шестерня 1-й передачи

Выходной вал 15

Синхронизатор 1-2 передачи


10

Вязкостная муфта 16

Шестерня 2-й передачи

11

Дифференциал переднего моста 17

Шестерня 5-й передачи

12

Ведомая шестерня трансфера 18

Синхронизатор 5-задний ход

13

Межосевой дифференциал 19

Шестерня заднего хода



223
