КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

5.5 Шайбы, шплинты и шпонки

(1) Шайбы

Шайбы используются для предотвращения повреждения кон-

тактной поверхности болта или гайки и детали, которые могут
возникнуть при их затяжке, а также для предотвращения ослаб-
ления соединения в результате вибрации и т.п.

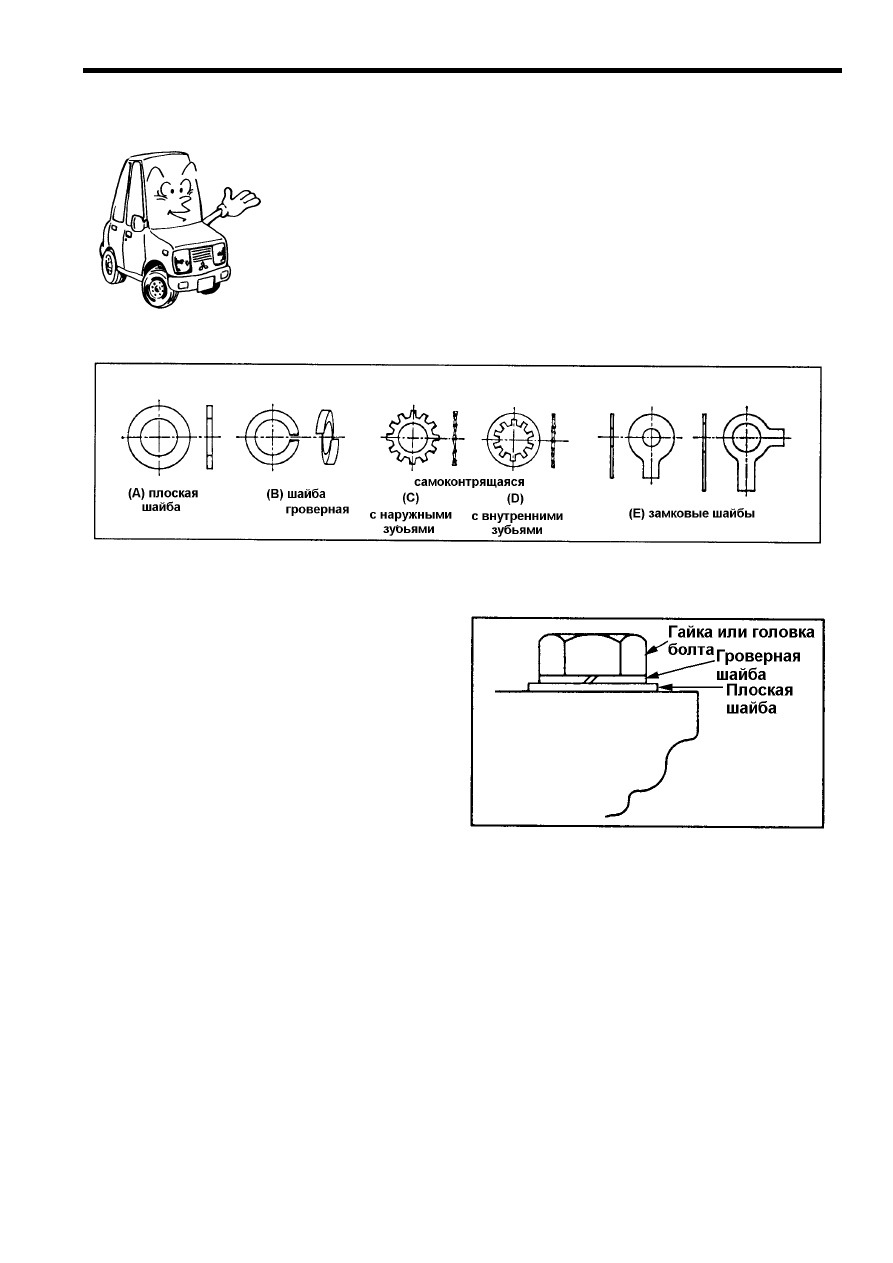

1) Типы шайб

Рис. 5-16


2) Как пользоваться шайбой





Рис. 5-17 Как использовать шайбу


















71

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ



(2) Шплинты, штифты




Шплинты и штифты используются в мостах, КПП, диффе-

ренциалах и др. узлах автомобилей, чтобы предотвратить от-
ворачивание или соскальзывание деталей.

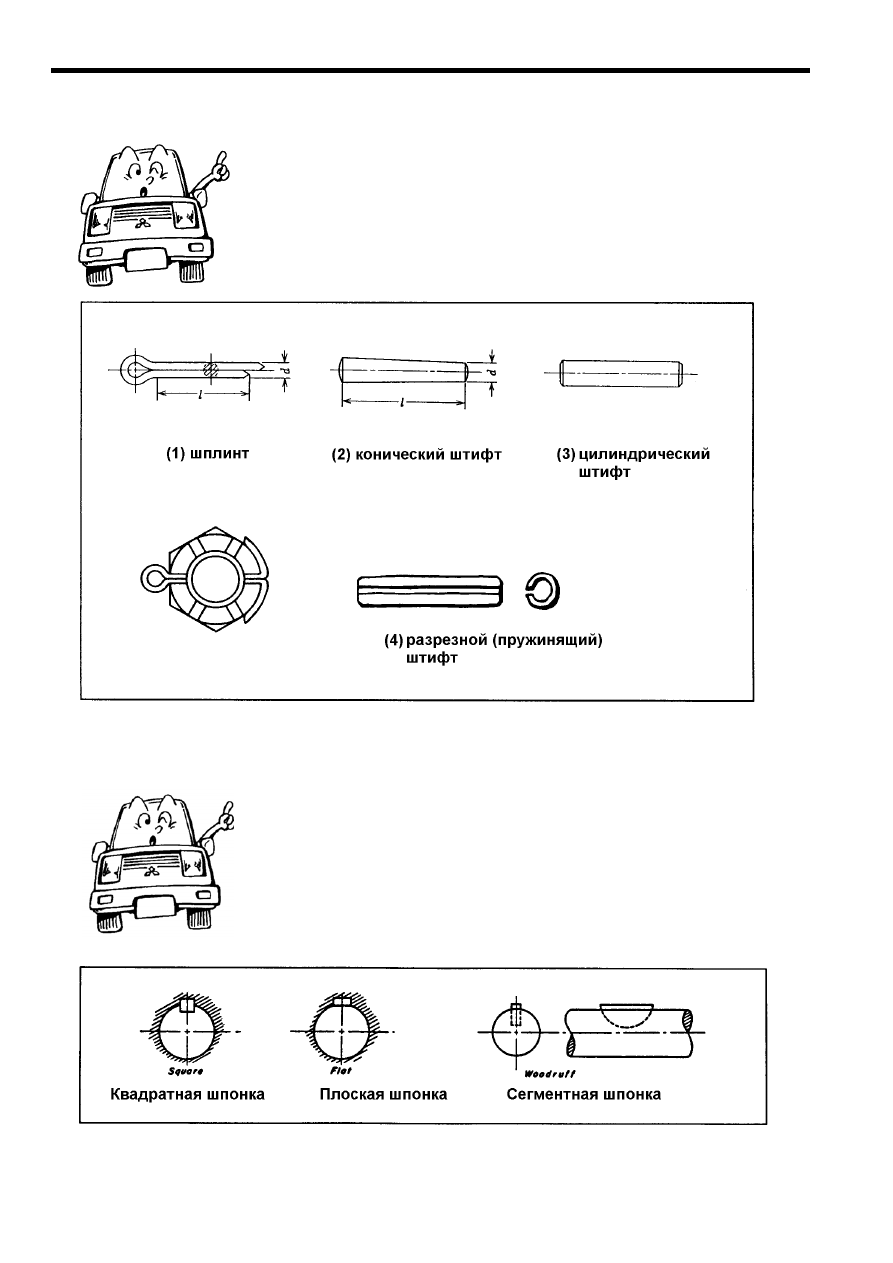

 типы фиксаторов

Р

Различные

 (3) Шпонки


ис. 5-18






Валы и втулки обычно соединяются вместе при помощи шпонок.




Рис. 5-19 Типы шпонок






72



73

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

5.6 Шестерни



Шестерни - это детали, которые точно (без проскальзывания)

передают частоту вращения и крутящий момент и используются
в КПП, дифференциалах и других узлах автомобиля.

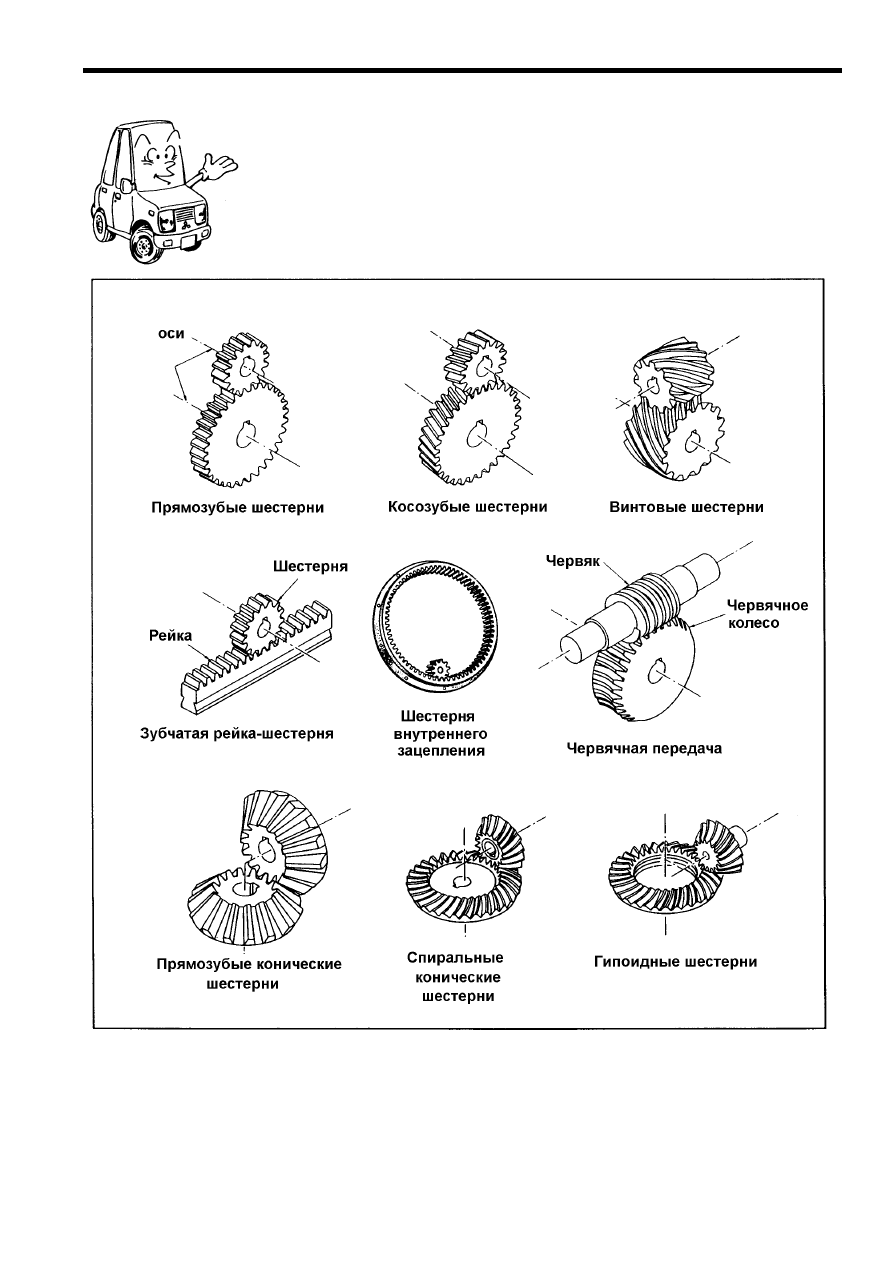

Рис. 5-20






КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

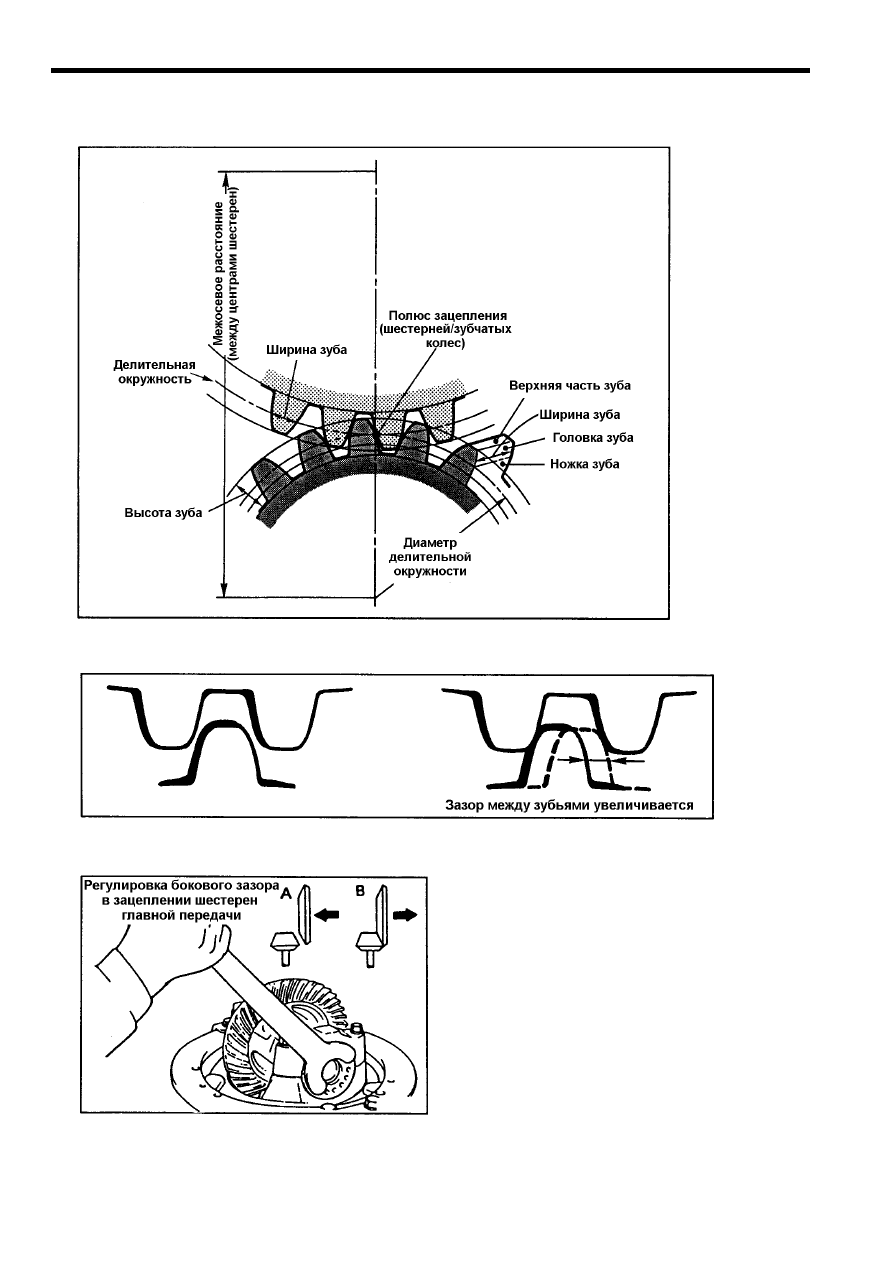

Название элементов шестерен




Рис. 5-21 Название элементов зуба




Рис. 5-22 Что произойдет, если расстояние между центрами шестерен увеличивается




Рис. 5-23 Регулировка бокового зазора гайкой






74
