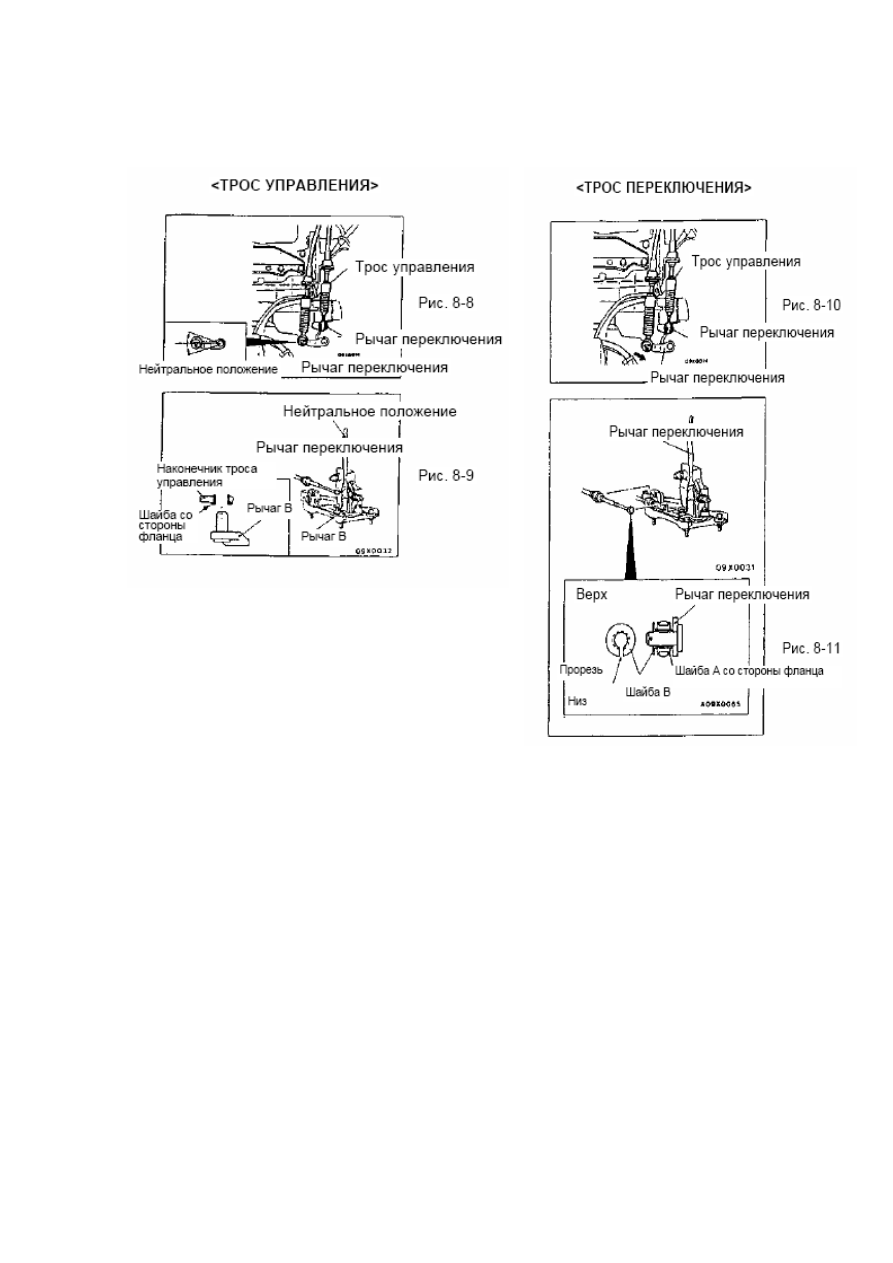

КЛЮЧЕВЫЕ МОМЕНТЫ УСТАНОВКИ


























-  -

48

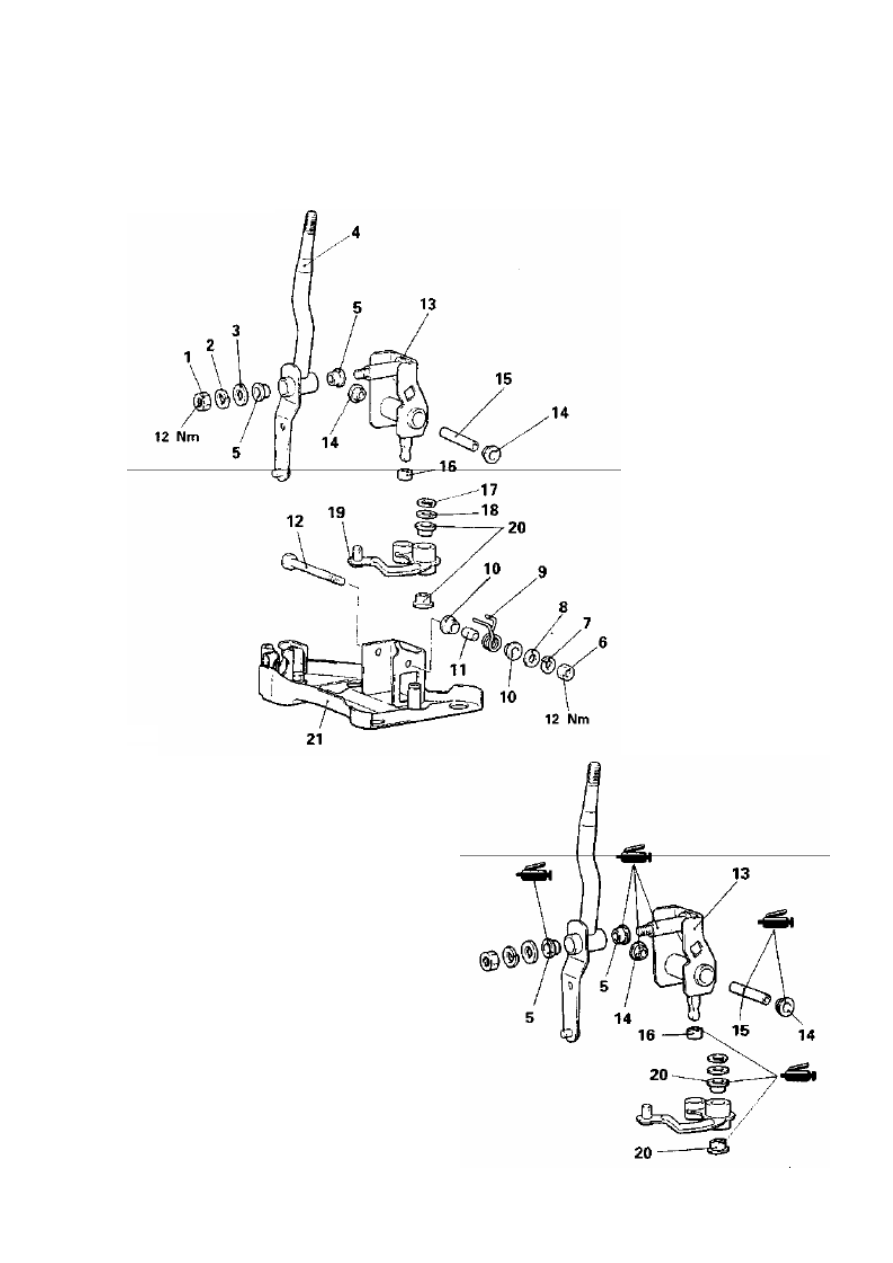

8-5 Блок рычага переключения передач в сборе

АЗБОРКА И СБОРКА


Р




Последовательность разборки
1 . Гайка
2. Пружинная шайба
3. Плоская шайба

. Рычаг переключения

. Пружинная шайба

8. Плоская шайба
9. Возвратная



пружина



10. Втулка
1 1 . Трубка
12. Болт
13. Рычаг А
14. Втулка
15. Кольцо
16. Втулка
17. Стопорное кольцо
18. Шайба

4
5. Втулка

. Гайка

6
7





-  -

49

19. Рычаг В
20. Втулка

Рис. 8-12



е



21. Кронштейн в сборе

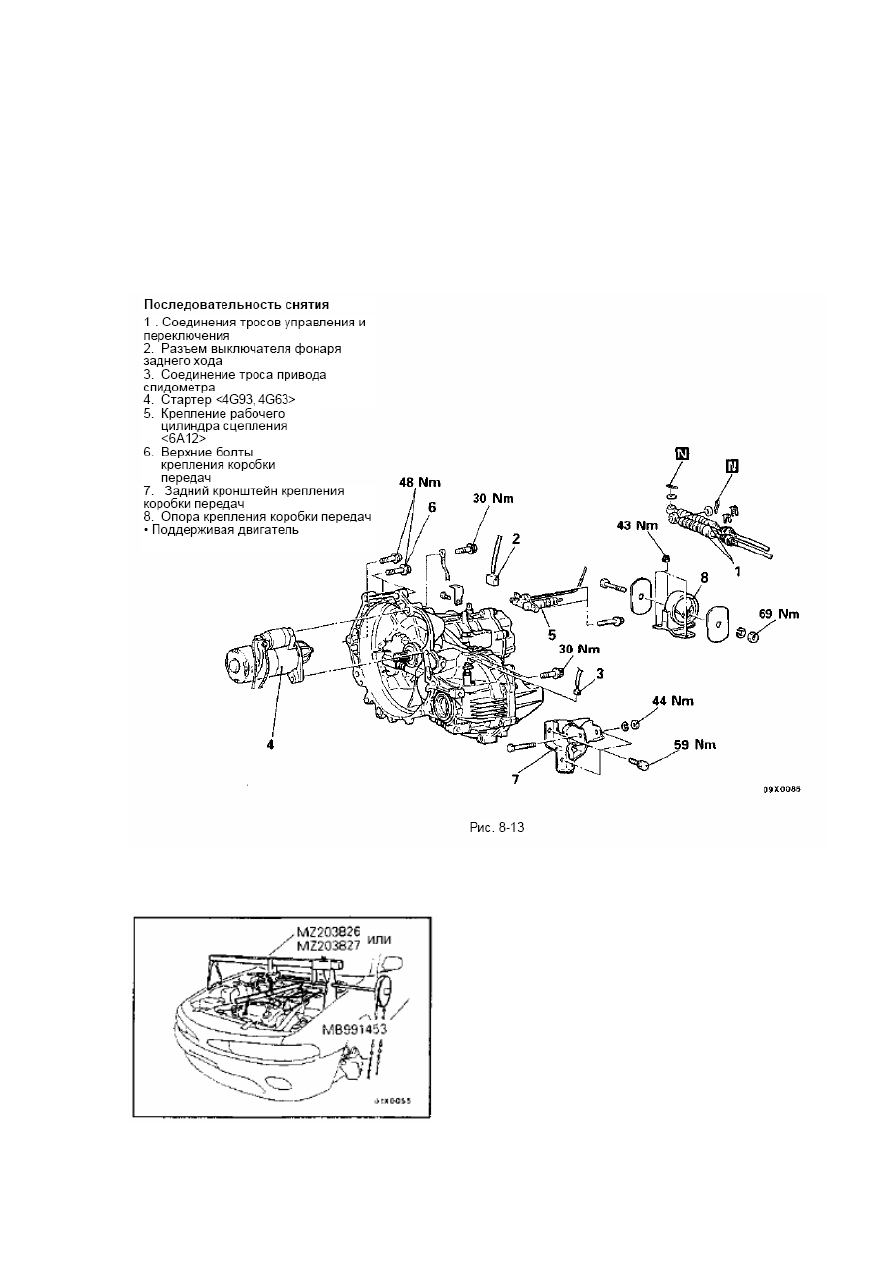

8-6 Коробка передач в сбор

СНЯТИЕ И УСТАНОВКА





ПОДДЕРЖАНИЕ ДВИГАТЕЛЯ




Рис. 8-14





-  -

50

ОБСЛУЖИВАНИЕ КОРОБКИ ПЕРЕДАЧ





Поднятие автомобиля

9. Нижняя крышка (правая)
10. Шарнир рулевой тяги
1 1 . Шарнир стабилизатора
12. Вилка крепления амортизатора
13. Шарнир нижнего поперечного рычага
14. Шарнир нижнего рычага
15. Соединение вала привода и внутреннего
вала
16. Крепление рабочего цилиндра сцепления
<4G93, 4G63>
17. Стартер <6A12>
18. Крышка картера сцепления <4G93, 4G63>
19. Опора (правая)
20. Центральная опора в сборе
21. Нижний болт крепления коробки передач
22. Коробка передач в сборе

Предупреждение

Указывает  детали,  которые  должны  быть  сначала  предварительно
притянуты,  а  затем  прикручены  окончательно  (после  постановки
автомобиля на колеса).
































-  -

51
