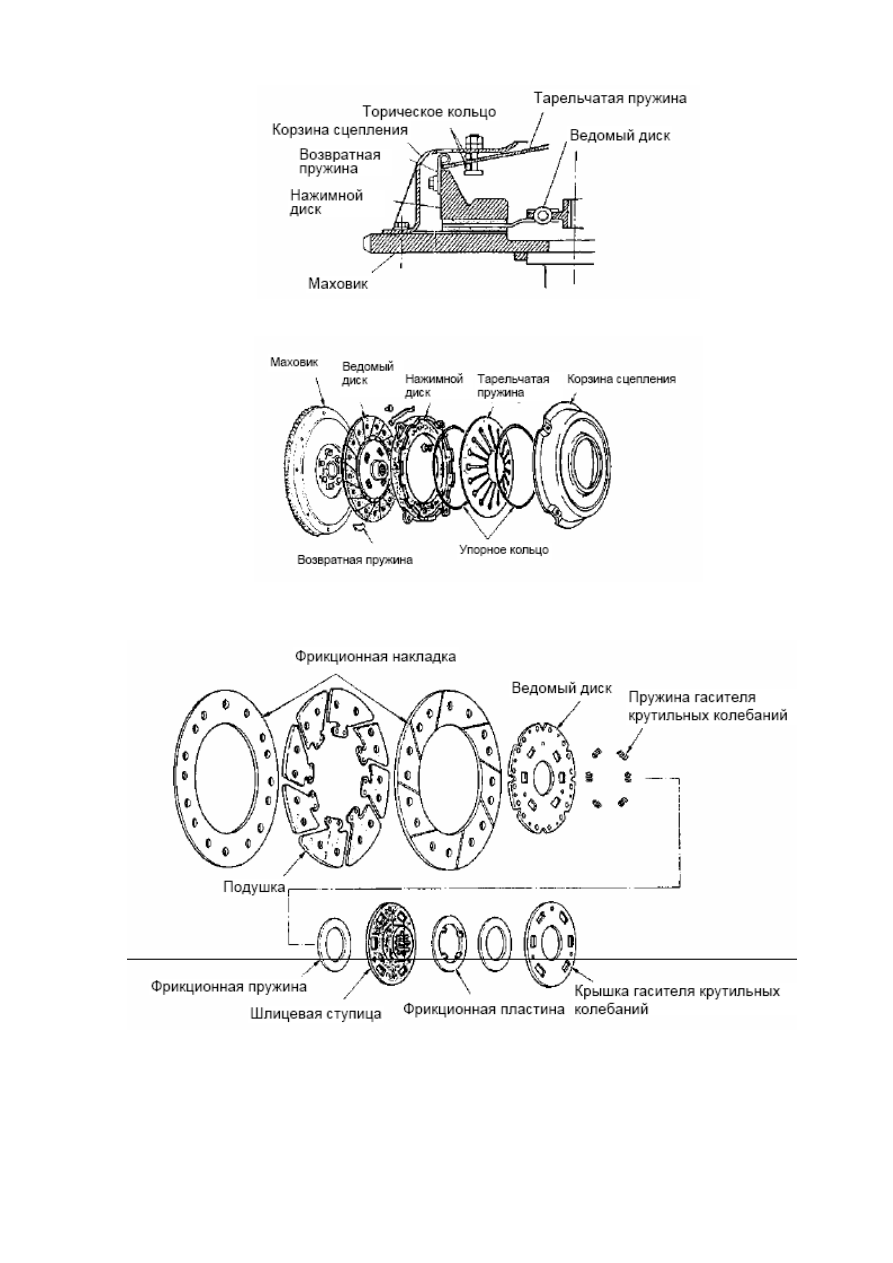

Рис. 2-5 Установка тарельчатой пружины





Рис. 2-6 Элементы сцепления









Рис. 2-7 Ведомый диск сцепления


Асбестовая основа            Асбестовая ткань, пропитанная синтетической резиной

и подверженная термической обработке.


Резиновая основа              Смесь асбеста и синтетической резины, подвергнутая

термической обработке.



-  -

8


Металлическая основа      Медесодержащие металлическая проволока и порошок

с добавлением синтетической резины, подвергнутые
термической обработке (высокий теплоотвод от
трущихся поверхностей).


Металлокерамика               Спекание керамических частиц и медной или стальной

основы.



2-4 Управление сцеплением

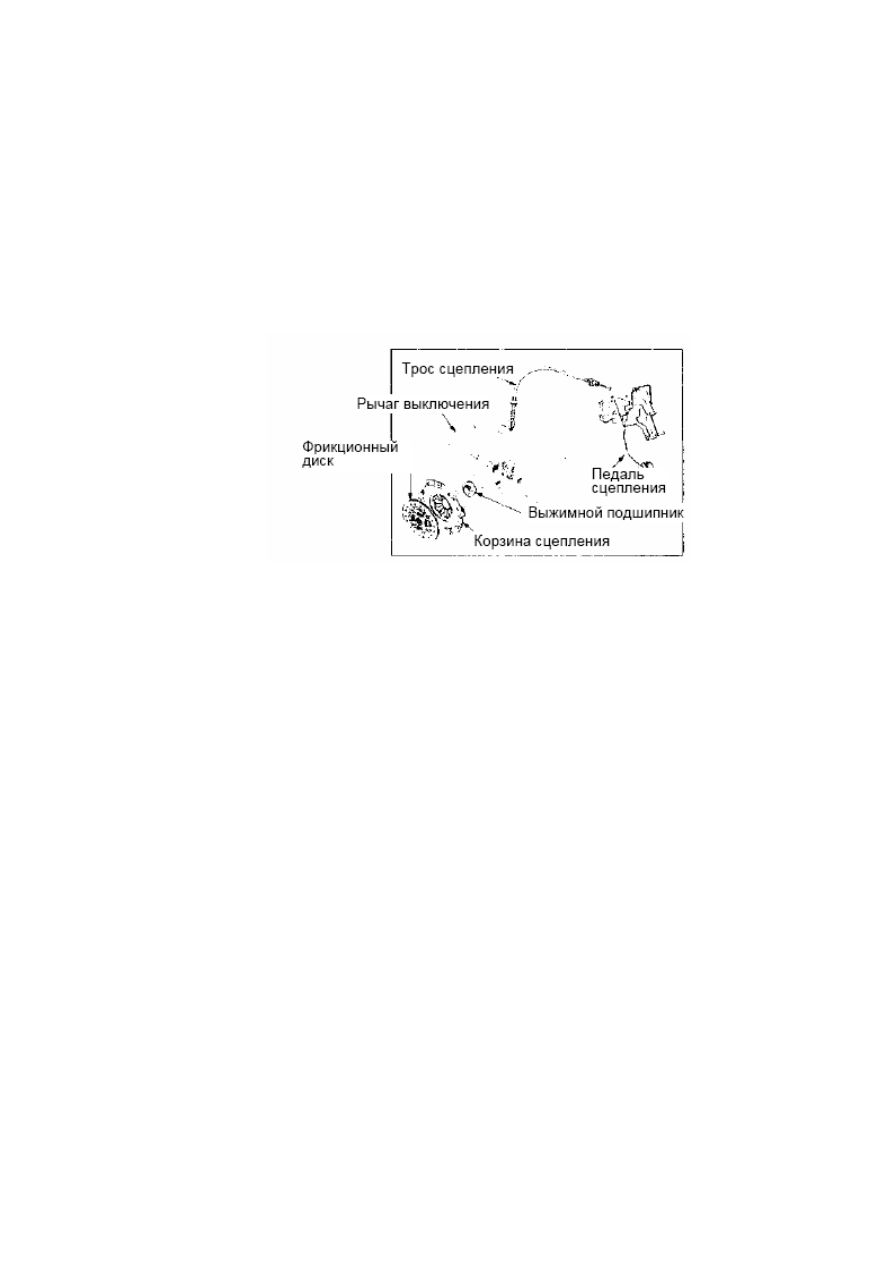

Рис. 2-8 Дисковое

сухое сцепление





-  -

9

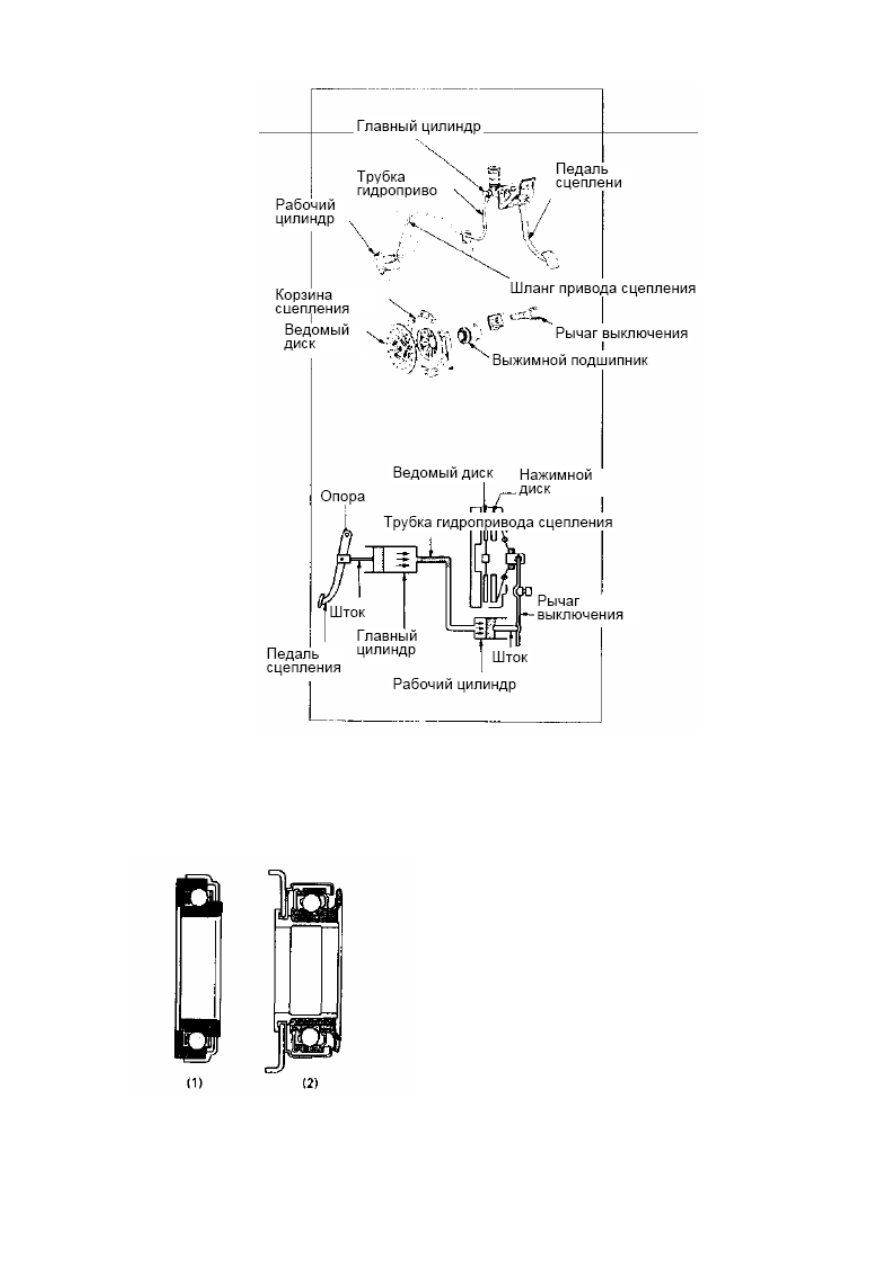

Рис. 2-9 Сцепление с гидравлическим приводом


Усилие  на  педали  сцепления  должно  лежать  в  пределах 8-15 кг  на  легковых
автомобилях и 15 - 20 кг на грузовых. Свободный ход педали сцепления должен
находиться в пределах 20 – 30 мм.




Рис. 2-10 Выжимной подшипник



На  рисунке 2-10 изображен  выжимной
шариковый  подшипник  заполненный
теплозащитной консистентной смазкой.
На

рисунке 2-10-(2) изображен

самоцентрирующийся

подшипник,

обеспечивающий

компенсацию

разности  частот  вращения  ведущих  и
ведомых  элементов  и  бесшумность
выключения сцепления.







-  -

10

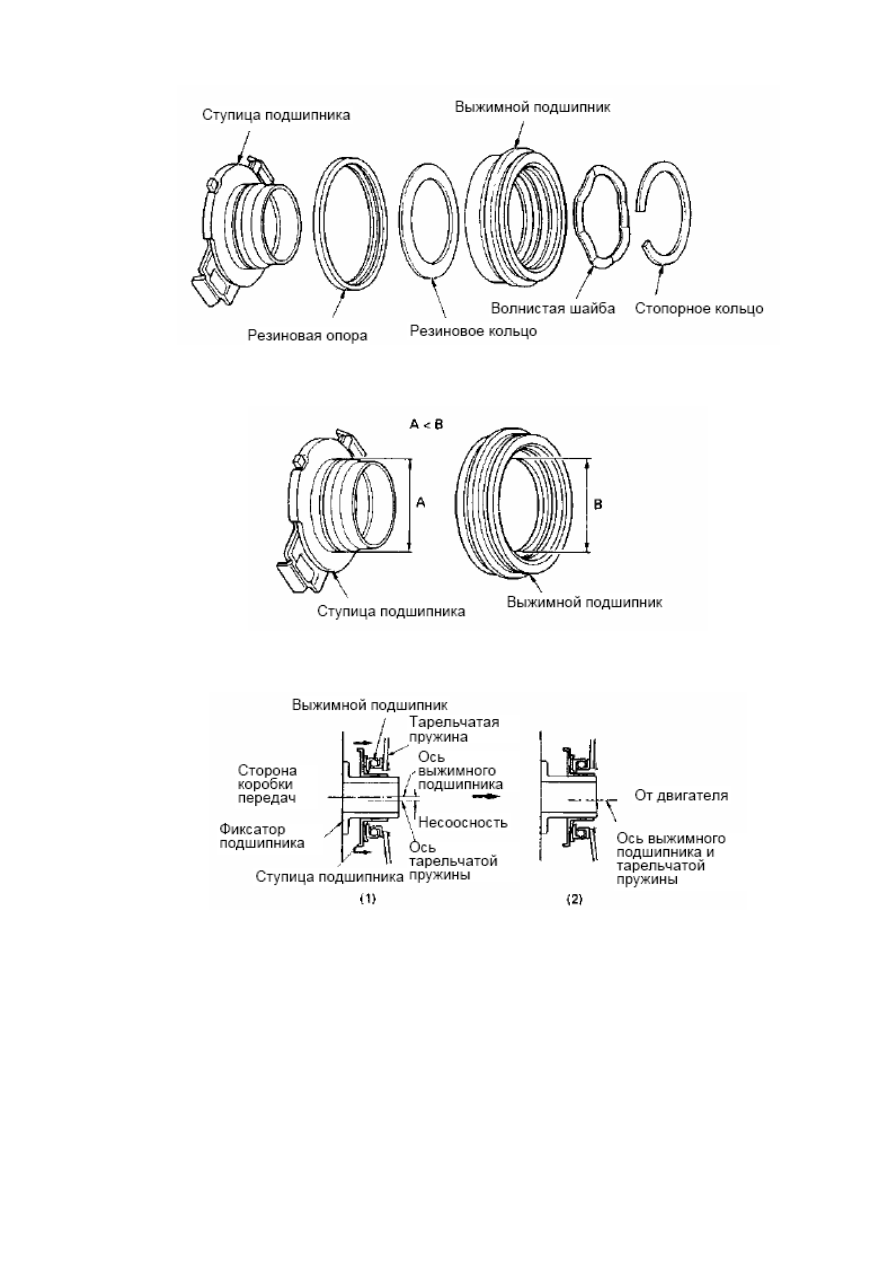

Рис. 2-11 Устройство самоцентрирующего выжимного подшипника







Рис. 2-12 Ступица подшипника и выжимной подшипник







Рис. 2-13 Работа самоцентрирующего выжимного подшипника
















-  -

11
