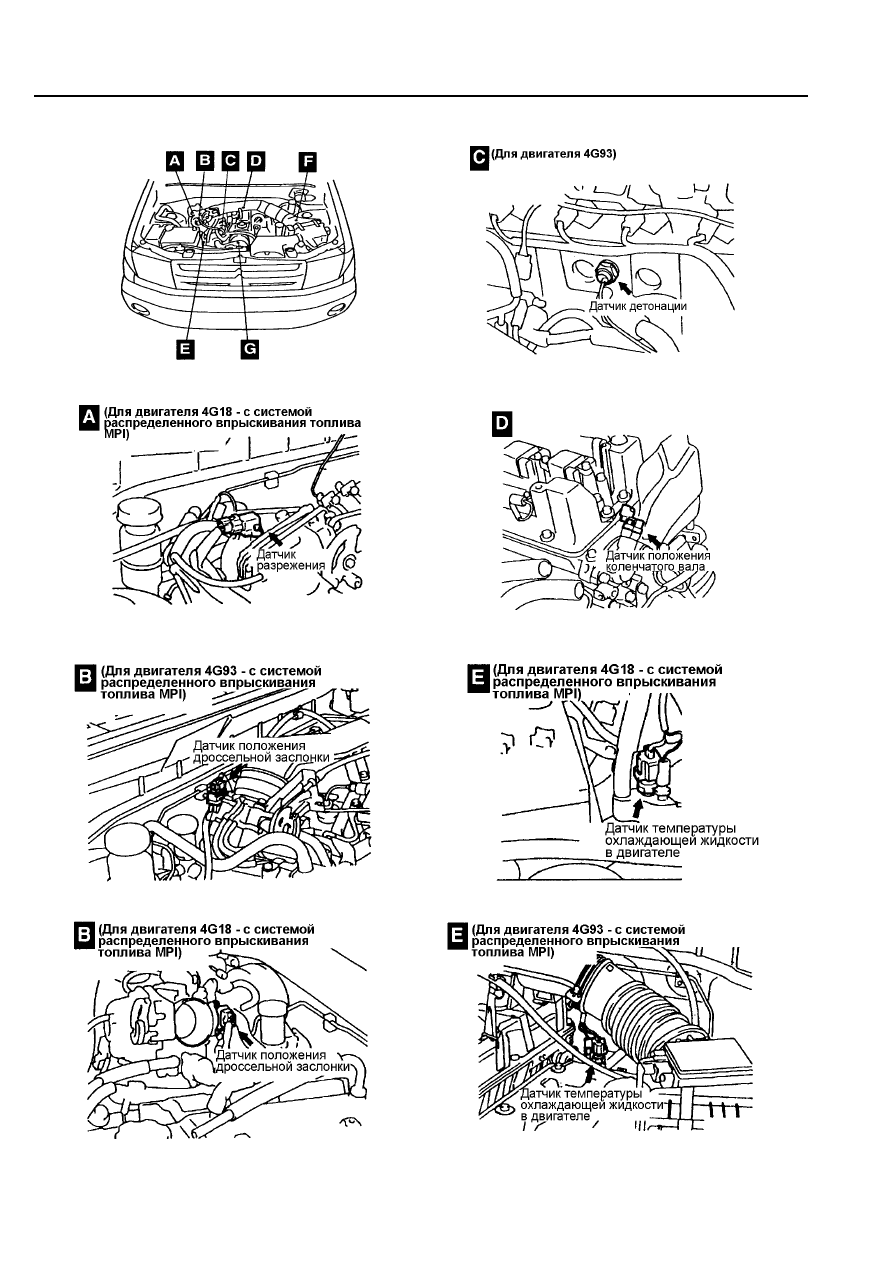

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ



(3) Датчики



Рис. ТТ7-9



Рис. ТТ7-13



Рис. ТТ7-10



Рис. ТТ7-14



Рис. ТТ7-11



Рис. ТТ7-15



Рис. ТТ7-12



7 - 4

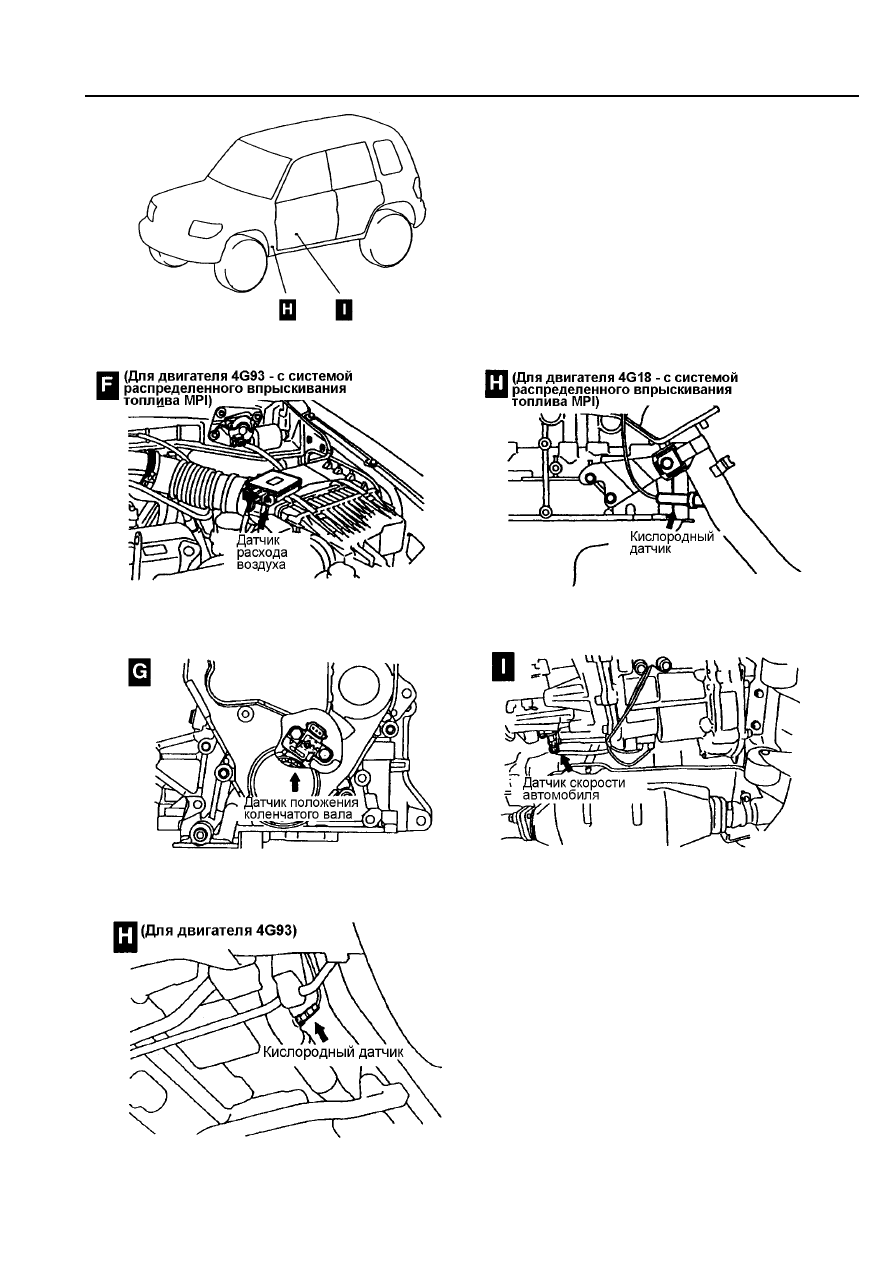

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ



Рис. ТТ7-17





Рис. ТТ7-18



Рис. ТТ7-21

Рис. ТТ7-19



Рис. ТТ7-22



Рис. ТТ7-20

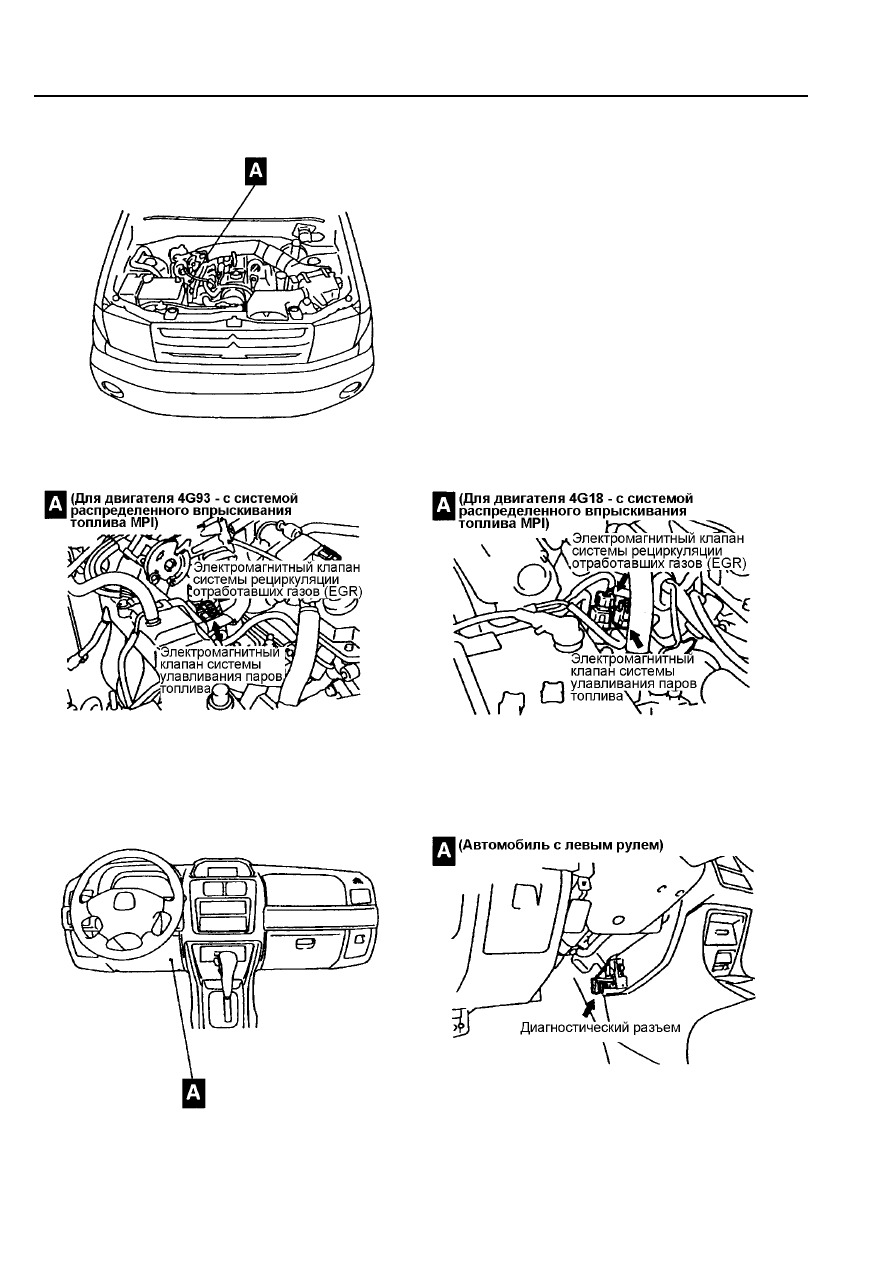

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ



(4) Электромагнитные клапаны



Рис. ТТ7-23





Рис. ТТ7-24



Рис. ТТ7-25



Рис. ТТ7-26



7 - 6

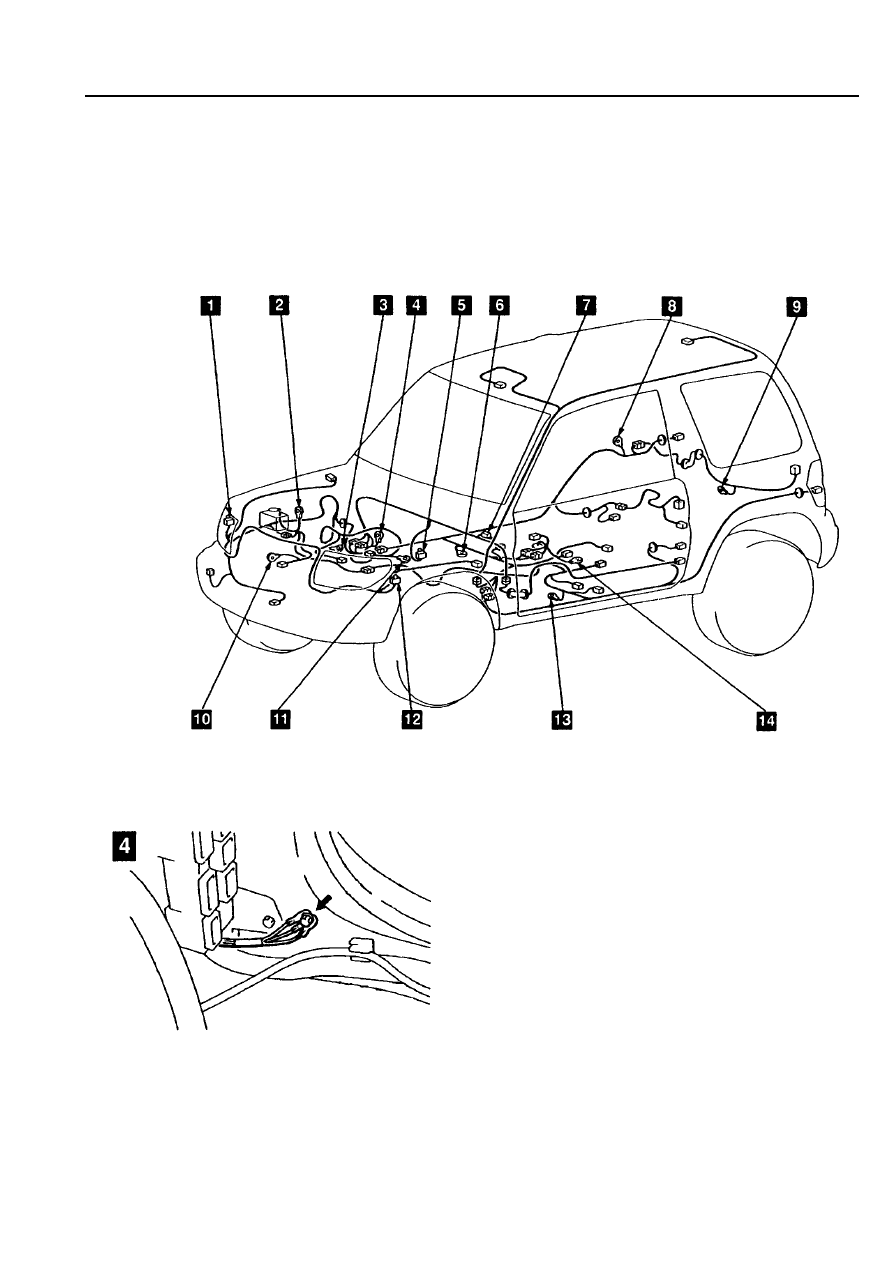

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ



(6) Точки заземления ("массы")

При  проверке  цепей  заземления,  необходимо  проверить  состояние  нескольких  точек,  в  которых

заземляется  система  распределенного  впрыскивания  топлива (MPI). Эти  точки  показаны  на  рис.
ТТ7-28,  а  также  на  рис.  ТТ7-29  и  ТТ7-30.  В  приведенном  примере  заземления,  расположение  точки
заземления №4 (Рис. ТТ7-28) показано на Рис. ТТ7-29, а расположение точки заземления № 11 на рис.
ТТ7-28.

(Автомобиль с 3-х дверным кузовом)





Рис. ТТ7-28

Рис. ТТ7-29

К точке № 4 также подсоединяются следующие
элементы

(а)  Экранированный провод электронного блока

управления АКПП

(b)  Система запуска автомобиля с АКПП (когда

селектор АКПП находится в положении “P” или
“N“)

(c)  Вывод № 91 электронного блока управления

двигателем автомобиля, оборудованного АКПП.
