Mitsubishi: техническое обслуживание автомобилей - часть 61





2) Каркас

Каркас  является  основным  силовым
элементом

шины,

который

сопротивляется  давлению  воздуха  в
шине,  а  также  внешним  нагрузкам,
деформирующим шину.
Каркас образован наложенными друг на
друга

слоями

обрезиненного

металлокорда. Для каждого слоя
выбирается  свой  угол  наклона  нитей
корда.

3) Брекер

Брекер – промежуточный  кольцевой
слой,

расположенный

между

протектором и каркасом. Он служит для
демпфирования внешних ударов
и

препятствует

распространению

местных  повреждений  протектора  на
каркас.






4) Плечевые зоны
Плечевые  зоны  являются  переходными  участками  шины  между  протектором  и
боковиной.

5) Боковины
Боковины  имеют  более  тонкий  слой  резины,  однако  качество  резины  в  этой
области выше.
Плечевые  зоны  и  боковины  сопротивляются  расширению  и  сжатию.  Они
постоянно поглощают вибрации, передаваемые колесу от дороги.

6) Борта
Борта  предназначены  для  посадки  шины  на  обод  колеса.  Борт  состоит  из
проволочного  кольца,  вокруг  которого  завернуты  слои  корда,  и  наполнительных
шнуров из прорезиненной ткани.

















7

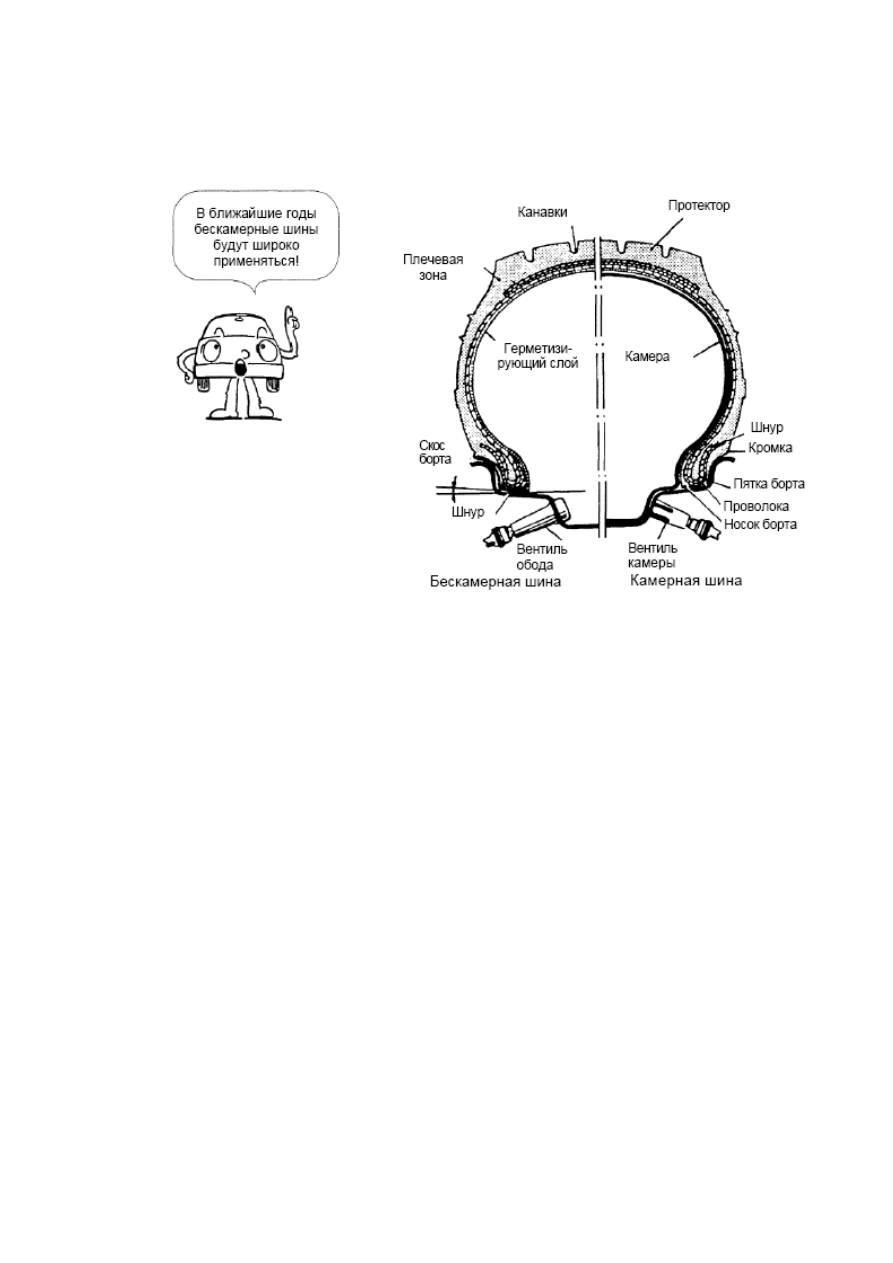

1.1.2. Классификация камерных и бескамерных шин


•

Конструкция камерных и бескамерных шин







Рис. 1.6.































8

1.1.3. Классификация шин по устройству корда и размерам сечения








Таким  образом,  по  сравнению  с  диагональными  шинами,  радиальные  шины
обеспечивают  более  высокую  гибкость  в  боковом  направлении  при  хорошей
окружной жесткости.

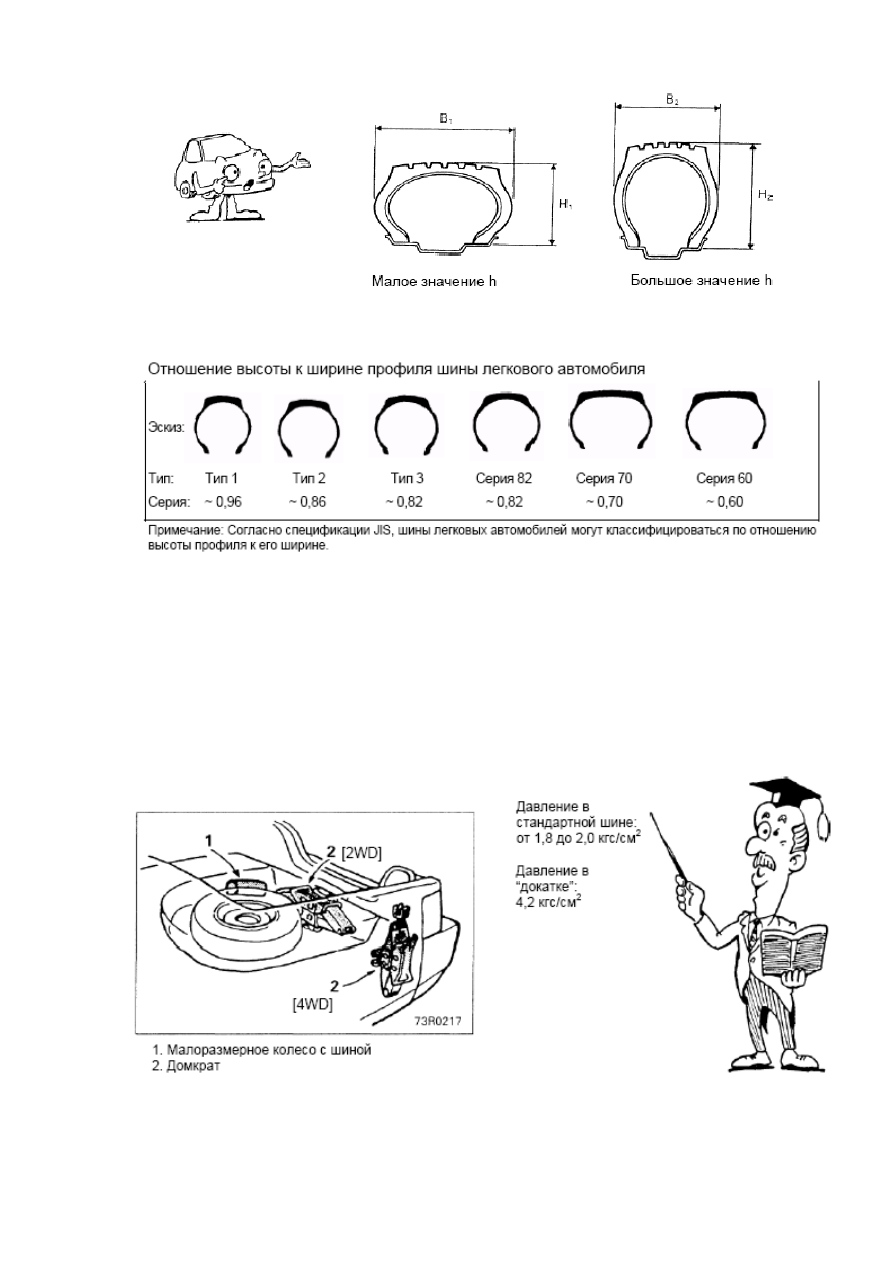

Низкопрофильные шины

По сравнению с обычными шинами,
низкопро-фильные шины имеют более
широкую форму поперечного сечения.
Отношение высоты профиля к его
ширине (H/B) называют серией
шины (h). Чем меньше h, тем выше
сцепление шины с грунтом и тем лучше
обеспечены движение автомобиля с
высокой скоростью и его устойчивость
при поворотах.







9



Рис. 1.10.



Рис. 1.11.




Шина малоразмерного запасного колеса (“докатка”)

В  шине  малоразмерного  колеса,  которая  имеет  уменьшенное  поперечное
сечение,  давление  воздуха  приблизительно  в  два  раза  выше,  чем  в  обычной
шине.  Объем,  занимаемый  колесом,  примерно  в  два  раза  меньше  объема
обычного колеса, что позволяет сэкономить место в багажнике автомобиля.


Рис. 1.12










10
